RD33772C14VEVM参考设计快速入门

上次修改时间： Sep 26, 2023支持 RD33772C14VEVM

本文档内容

  • 1

    开箱即用

  • 2

    获取硬件

  • 3

    配置硬件

购买 RD33772C14VEVM

本文档内容

1. 开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，器件尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您完成设置和使用RD33772C14VEVM板的过程。

1.1 套件内含物/装箱单

RD33772C14VEVM套件内含物包括：

  • 完成组装和测试的评估板/模块，储存在防静电袋中
  • 多根线缆
  • 快速入门指南

1.2 其他硬件

除了套件内含物外，使用此套件时，还需要使用以下硬件。

  • 低压电源范围为5.0V至14V，电流限制初始设置为1.5A
  • 电流负载，0A至500A
  • 控制器局域网（CAN）卡和线缆
  • Multilink FX调试器线缆

下一页获取硬件

2. 获取硬件

2.1 板特性

  • 电源输入为9.0V至18V
  • 多达10个通道用于温度感测
  • 多达4个通道用于组电压测量
  • 冗余电流测量
  • 锂离子电池自加热功能的外部正温度系数（PTC）
  • 硬件短路保护和软件(SW)过流保护
  • 1通道CAN和1通道本地互联网络（LIN）与车辆控制单元（VCU）进行通信

2.2 板说明

RD33772C14VEVM是用于评估和开发的硬件工具，适用于48V BMS快速原型设计。该板可用于评估MC33772C器件的功能。

2.3 板组件

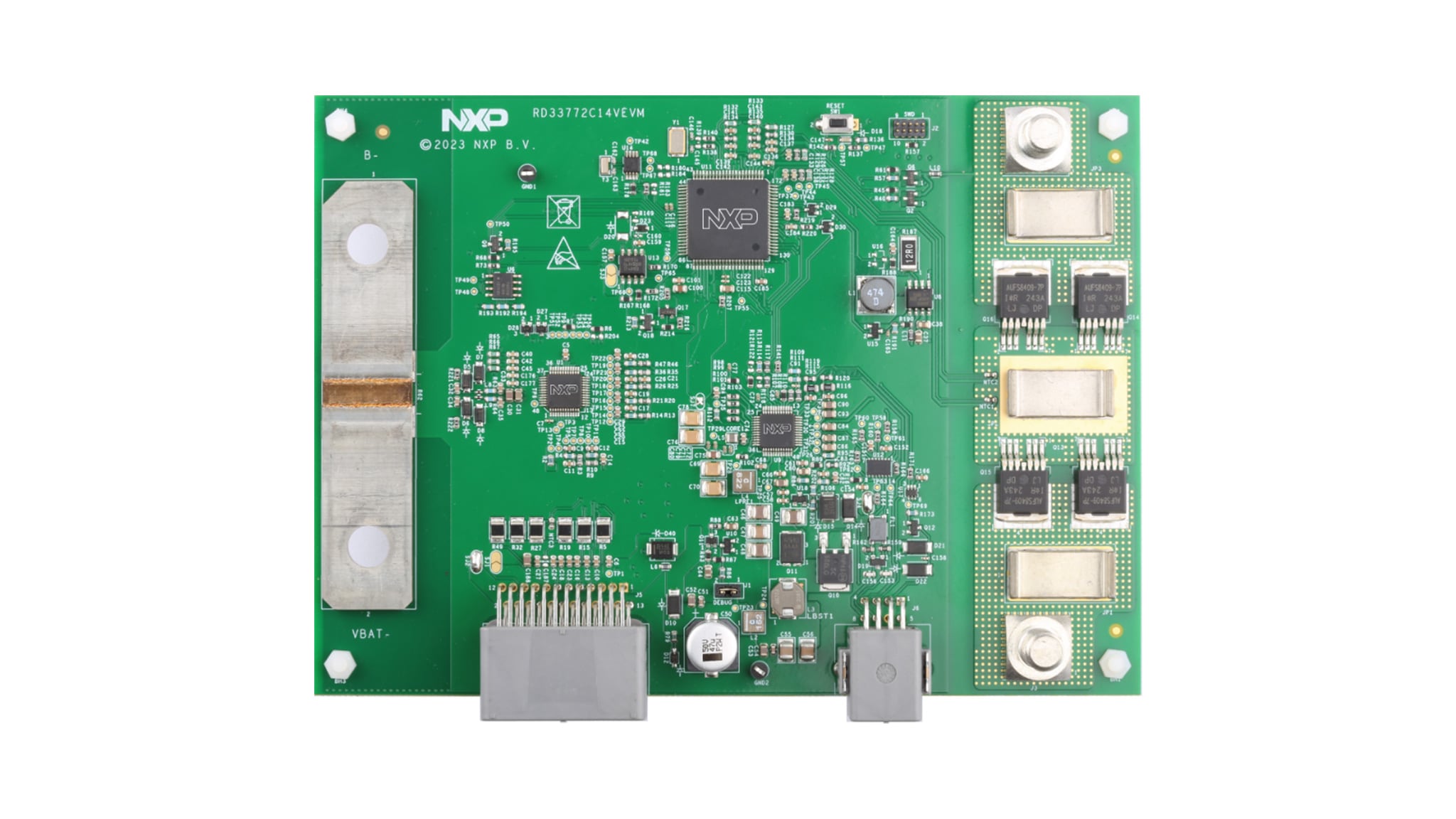

Overview of the RD33772C14VEVM Board

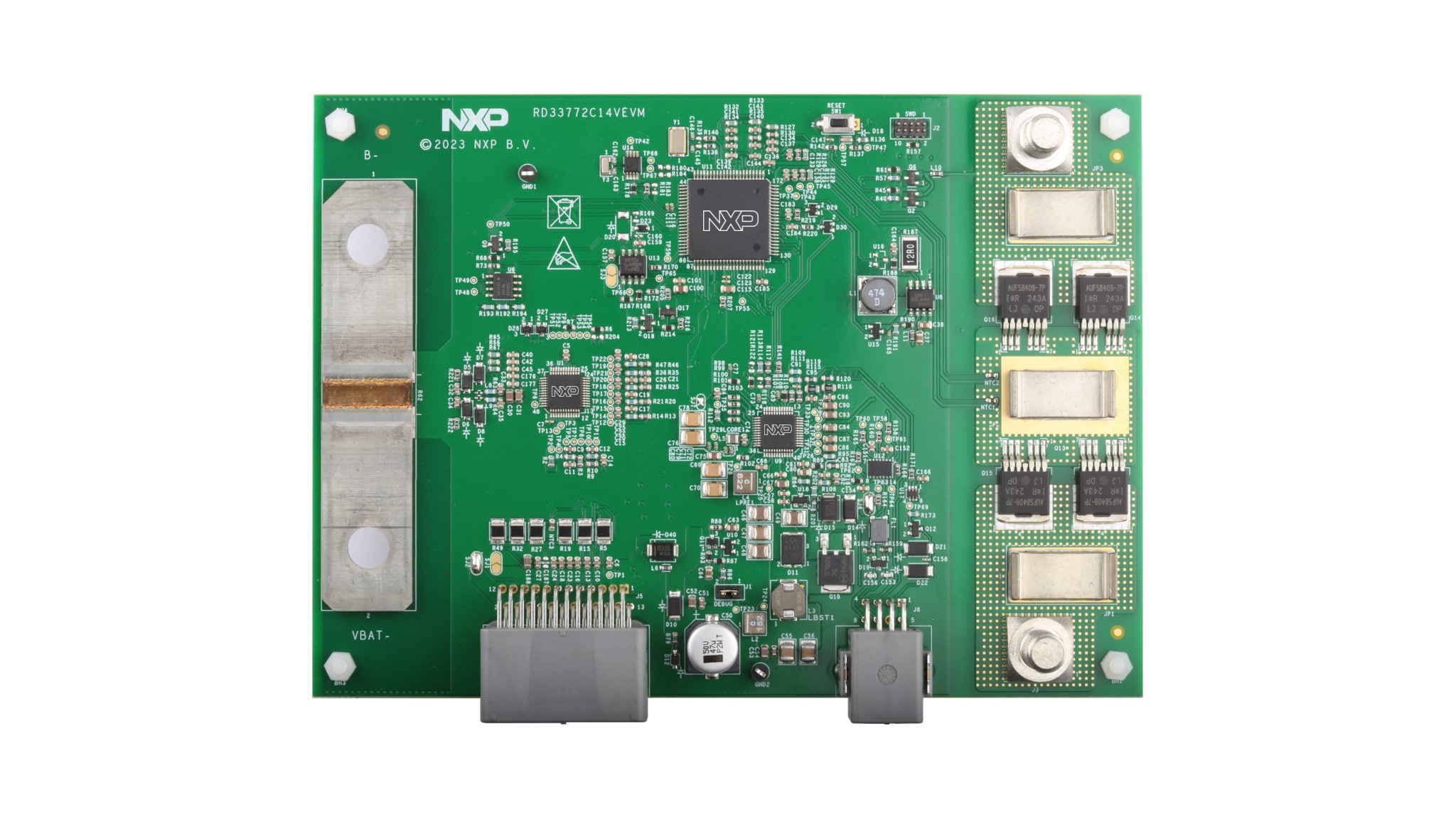

Overview of the RD33772C14VEVM Board

该参考设计具有以下恩智浦产品：

器件 说明
MC33772C 6通道锂离子电芯控制器IC
S32K344 符合AEC-Q100规范、基于32位Arm Cortex-M7的MCU，适用于通用汽车和高可靠性工业应用
FS26 功能安全系统基础芯片（SBC），低功耗，满足ASIL D安全等级
TJA1021 LIN2.1/汽车工程师学会（SAE）J2602收发器
TJA1145 高速CAN收发器

前页开箱即用
下一页配置硬件

3. 配置硬件

3.1 配置硬件

RD33772C14VEVM采用独立配置。没有接头可用来添加扩展板。套件中包含所有必要的线缆。

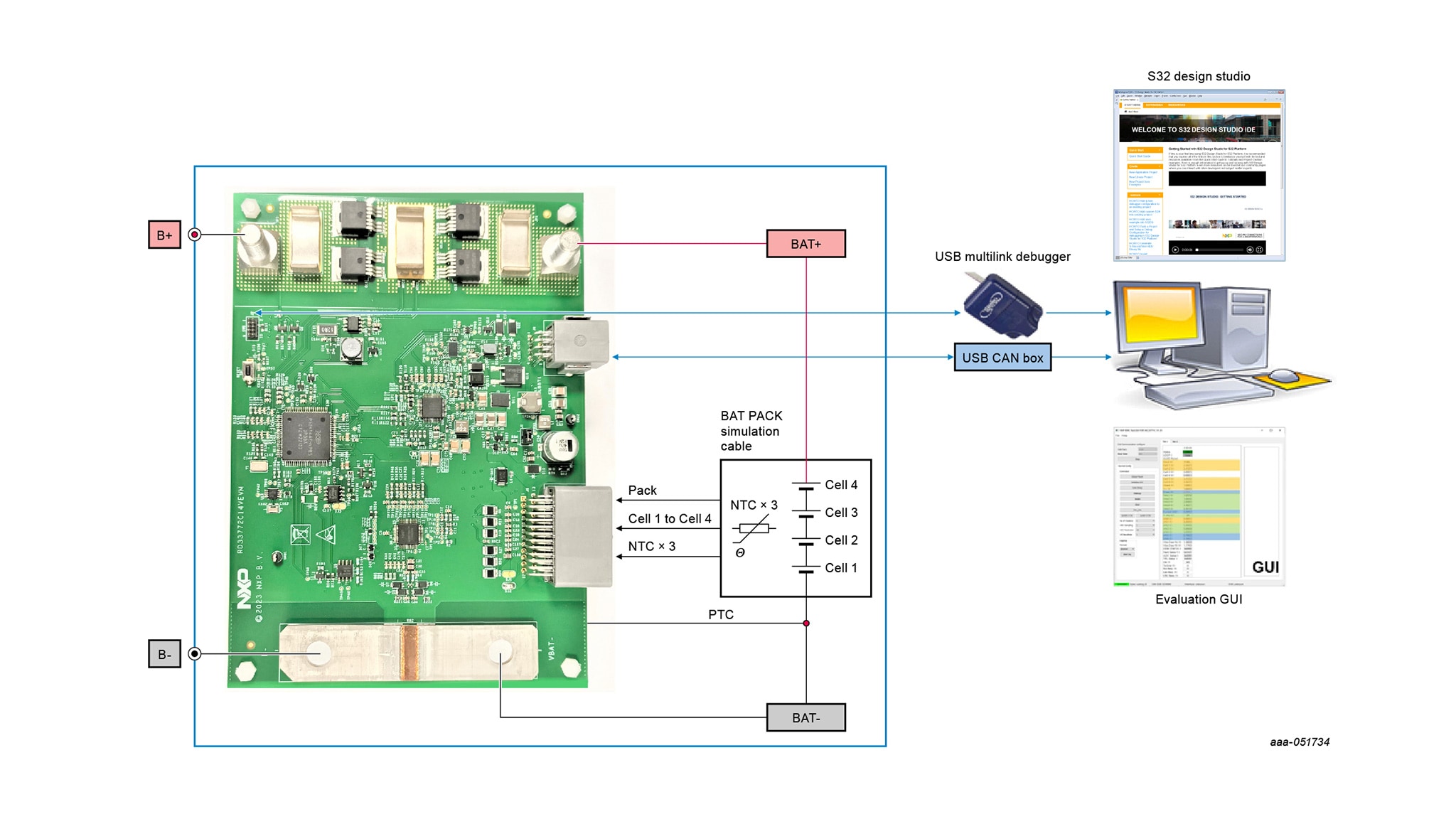

Figure 1. Hardware Configuration and Connection

Figure 1. Hardware Configuration and Connection
  • 将外部12V直流电源B+和B-连接到板上的电源
  • 将低压接头连接到J6，CAN/本地互连网(LIN)线通过外部CAN/LIN工具与PC进行通信
  • 将电池模拟线缆连接到J5，从12V DC获得电力
  • 将调试工具连接到J2，用于软件目的
