PCA9452A-EVK快速入门

上次修改时间： Feb 9, 2024

本文档内容

  • 1

    开箱即用

  • 2

    获取硬件

  • 3

    安装软件

  • 4

    配置硬件

本文档内容

1. 开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，规格小，组件数量少，成本低，性能高，可帮助您打造先进的系统。

本页面将指导您完成设置和使用PCA9452A-EVK评估板的过程。

1.1 套件内含物/装箱单

该套件内含物包括：

  • 完成组装和测试的评估板，放在防静电袋中
  • 1根接口（FTDI C232HM-DDHSL-0）线缆，用作计算机和PCA9452A-EVK评估板之间的USB到I 2 C的接口。
  • 快速入门指南

1.2 其他硬件

除了套件内含物外，使用此板时，还需要使用以下硬件。

  • 电源范围为3.0V至5.0V，电流限制初始设置为1.0A（最大电流消耗可达7.0A）
  • 示波器/万用表
  • 电子负载（可选）——每个电源轨输出都可以连接到电子负载进行测试

下一页获取硬件

2. 硬件介绍

2.1 板特性

  • 6个降压稳压器
    • 一个带有DVS的6A降压稳压器（BUCK1和BUCK3在两相下工作）
    • 1个带DVS的3A降压稳压器
    • 1个3A降压稳压器
    • 两个2A降压稳压器
  • 5个线性稳压器
    • 两个10mA LDO
    • 1个150mA LDO
    • 1个200mA LDO
    • 1个300mA LDO
  • 32.768kHz晶振驱动和缓冲输出
  • 双通道逻辑电平转换器
  • 系统特性
    • 工作输入电压范围：2.85V至5.5V
    • 电源开/关控制
    • 待机/运行模式控制
    • 智能DVS控制
    • 中断配置
    • Fm+ 1MHz I2C接口（通过FTDI USB至I2C线缆）

2.2 板说明

该评估板采用PCA9452A电源管理IC。该套件集成了全面评估PMIC所需的所有硬件。它集成了基于FTDI的通信桥，可与PCA9452A GUI软件接口对接，以完全配置和控制PMIC。

2.3 板组件

了解该板的各主要组件。

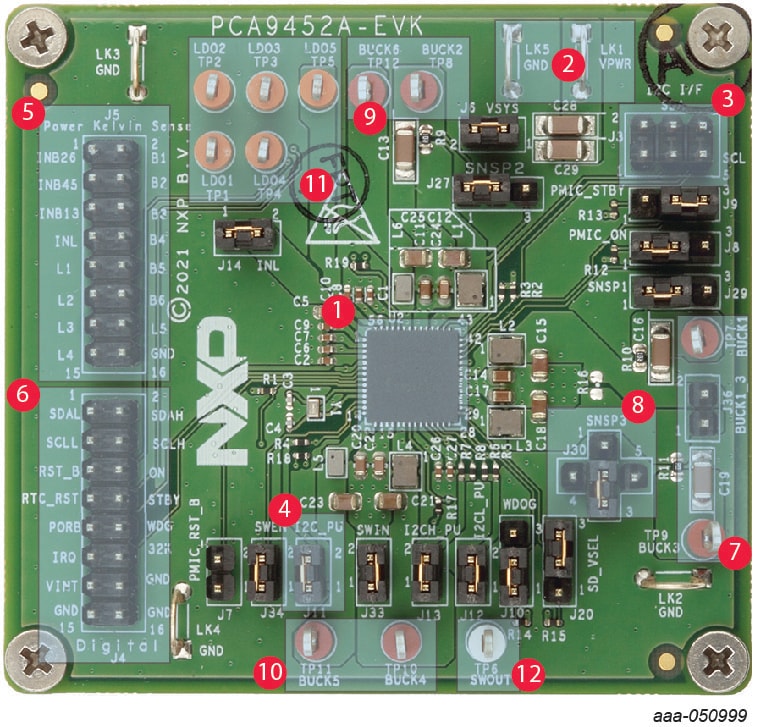

Evaluation Board Featured Component Locations
  1. PCA9452A PMIC
  2. VPWR和GND输入电源连接器
  3. I2C接头
  4. I2C上拉电压跳线（I2C_PU）
  5. Kelvin感应接头
  6. 数字IO接头
  7. BUCK1和BUCK3输出测试点
  8. BUCK3反馈连接
  9. BUCK2和BUCK6输出测试点
  10. BUCK4和BUCK5输出测试点
  11. 负载开关输出测试点

前页开箱即用
下一页安装软件

3. 安装软件

使用此评估板需先安装软件。

  • 转到： PCA945A-EVK
  • 将PCA9452_EVB_GUI.zip压缩文件解压到选定的文件夹中。无需安装（如果在解压过程中要求输入密码，请输入“NXP”）。
  • 从以下网站安装FTDI线缆驱动程序：https://www.ftdichip.com/Drivers/D2XX.htm

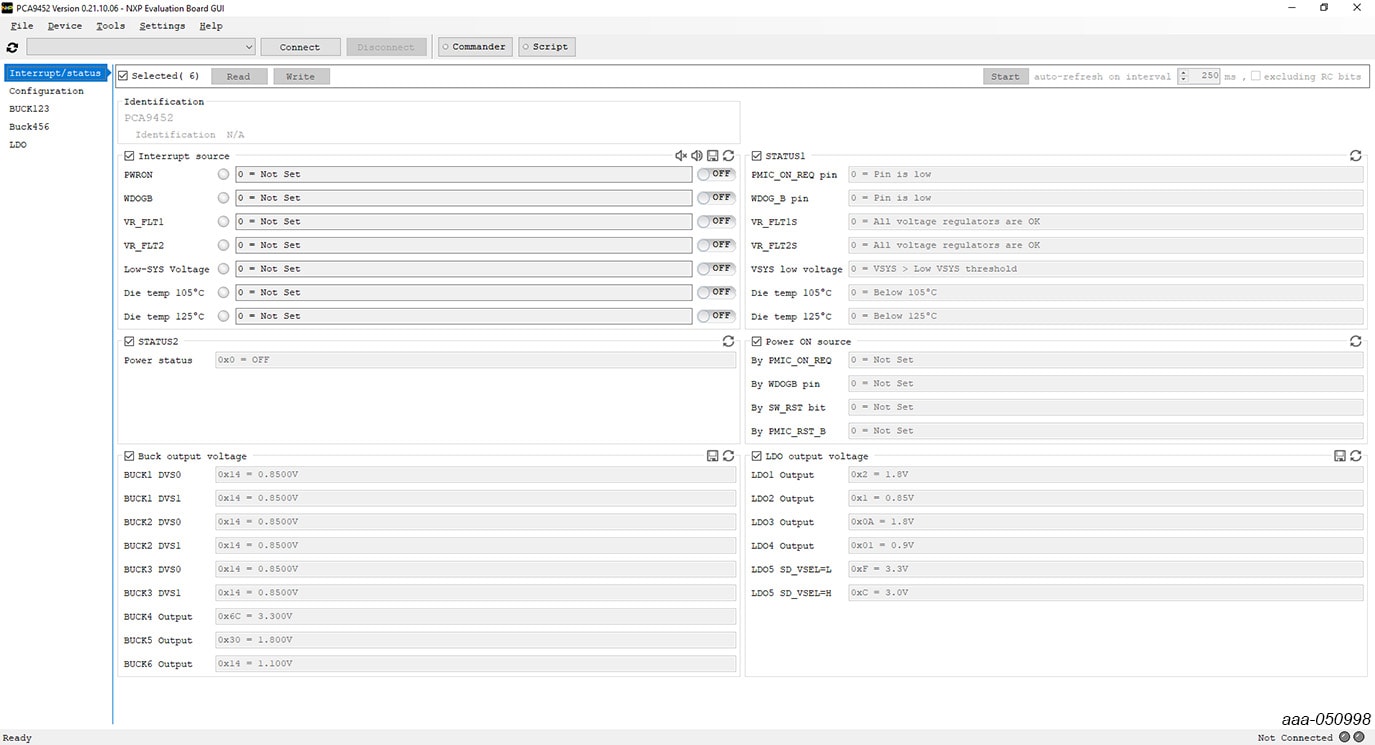

  • 运行PCA9452.exe文件。界面窗口如下所示。
Interface Window

3.1 GUI设置

打开电源并插入FTDI电缆的USB部分后，GUI会自动检测该电缆。从下拉菜单中选择电缆类型（FT2TRWH9），点击“连接”按钮。

在“设备连接状态”部分（屏幕右下角），GUI通过绿灯显示“已连接”。

前页获取硬件
下一页配置硬件

4. 配置硬件

PCA9452A-EVK测试设置

PCA9452A-EVK Test Setup

4.1 评估板连接

PCA9452A-EVK连接

PCA9452A-EVK Connections

4.2 配置板并给它上电

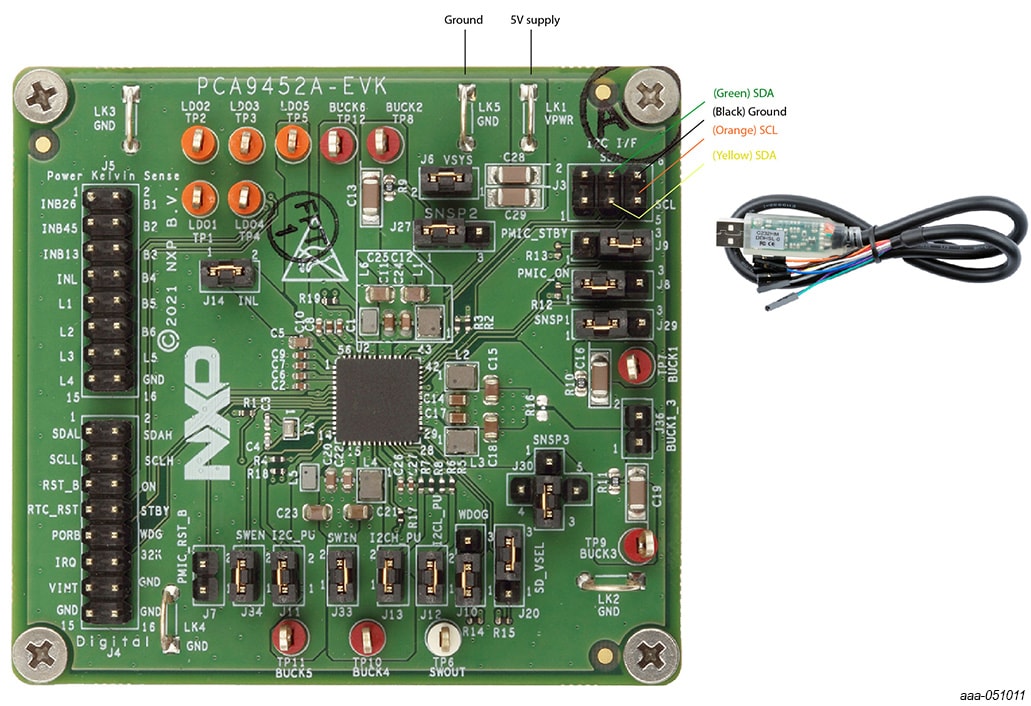

  1. 如图4所示，将FTDI电缆的电线连接到以下引脚上，并确保连接SDA、SCL、GND和上图4所示的FTDI电缆上的3.3V电线

    2. 在布线阶段，关闭电源，断开USB连接器：

  2. 连接SDA、SCL、GND和上图4所示的FTDI电缆上的3.3V电线
    1. SCL串行时钟信号（橙色电缆）应连接到‘数字IO’连接器(J3)的引脚5。
    2. 应连接两条SDA串行数据线（黄色和绿色电缆），以创建双向数据。将黄色电缆连接到引脚3，将绿色电缆连接到‘数字IO’连接器(J3)的引脚4。
    3. GND接地信号(黑色电缆)应连接到“数字IO”连接器(J3)的引脚6或引脚2。
    4. 从J11拔下跳线。来自FTDI电缆的3.3V电源线（红色电缆）应连接到'I2C_PU'连接器（J11）的引脚2。
  3. 关闭电源后，将5V电源连接到LK1接头，并将相应的接地连接到LK5
  4. 打开电源。
  5. 将FDTI电缆的USB接口连接到PC。

前页安装软件
下一页设计资源

设计资源

板信息

UM11907：PCA9452A-EVK评估板用户手册

其他参考

其他页面：应用页面：驾驶员监测系统(DMS)和乘客监测系统
