1. 开箱即用

恩智浦模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，器件尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页将指导您完成P3A1604UK-ARD板的设置和使用。

1.1 套件内含物/装箱单

该套件内含物包括：

完成组装和测试的评估板，放在防静电袋中
快速入门指南

标记为完成:1.1 套件内含物/装箱单

1.2 软件

使用此评估板需先安装软件。所有列出的软件均可在P3A1604上的评估板信息页面或从提供的链接获得。

标记为完成:1.2 软件

下一页硬件介绍

2. 硬件介绍

默认情况下，P3A1604UK的端口A配置为1.8V工作电压，而端口B则通过表1所示的跳线设置配置为3.3V工作电压。端口A的I²C/I3C接口位于J21和J24，而端口B的I²C/I3C接口位于J26和J27。

端口A信号被转到Arduino®接头(J1)和MCU/Aardvark接头(J18)，方便与I²C/I3C控制器(MCU)连接。

端口B信号连接到一个板载8位I²C GPIO扩展器(PCA9538PW)和一个I3C温度传感器(P3T1750DP)。这些设备的出厂默认I²C/I3C地址列于表2中。用户还可以将自己的I²C/I3C目标设备连接到B端口的I²C/I3C接口接头(J26、J27)。

PCA9538PW上的GPIO0和GPIO1连接到一对LED灯(蓝色和红色)。用户可以通过I²C与PCA9538PW通信来打开、关闭或闪烁LED灯。

P3A1604UK可通过J28启用/禁用。默认情况下它处于启用状态。

P3A1604UK-ARD评估板通过USB micro-B连接器J2供电。板上有低压差线性稳压器(LDO)将micro-B连接器提供的5V转换为其他电源轨，为VCCA、VCCB和板上其他组件供电。VCCA可通过J7、J8、J9配置。VCCB可通过J11、J12、J13配置。

P3A1604UK-ARD评估板设计为可与带有标准Arduino®接头的MCU板配对并由其控制。P3A1604UK随后由MCU板提供的5V电源轨供电。表3列出了MCU与P3A1604UK-ARD通信所需的所有接口信号。

P3A1604UK-ARD Block Diagram

2.1 板特性

P3A1604UK-ARD评估板通过USB micro-B连接器供电。板上配有低压差线性稳压器(LDO)，可将micro-B连接器提供的5V转换为其他电源轨，为板上的VCCA、VCCB其他组件供电。
P3A1604UK-ARD评估板设计为可与带有标准Arduino®接头的MCU板配对并由其控制。P3A1604UK由MCU板提供的5V电源轨供电。

标记为完成:2.1 板特性

2.2 板说明

板组件

P3A1604UK-ARD概述

P3A1604UK是一款带有自动方向感应功能的四通道双向电压电平转换器，能够实现双向电压电平转换。它包含用于端口A的参考电源VCCA和用于端口B的VCCB。VCCA和VCCB的供电电压范围为0.72V至3.63V。引脚A1至A4参考VCCA，引脚B1至B4参考VCCB。引脚OE用作设备使能输入，并参考VCCA。

P3A1604UK既可用于开漏应用也可用于推挽应用，适用于I3C总线以及I²C总线、SMBus和SPI协议等其他应用。请参考下图找出评估板上连接器和跳线的位置。

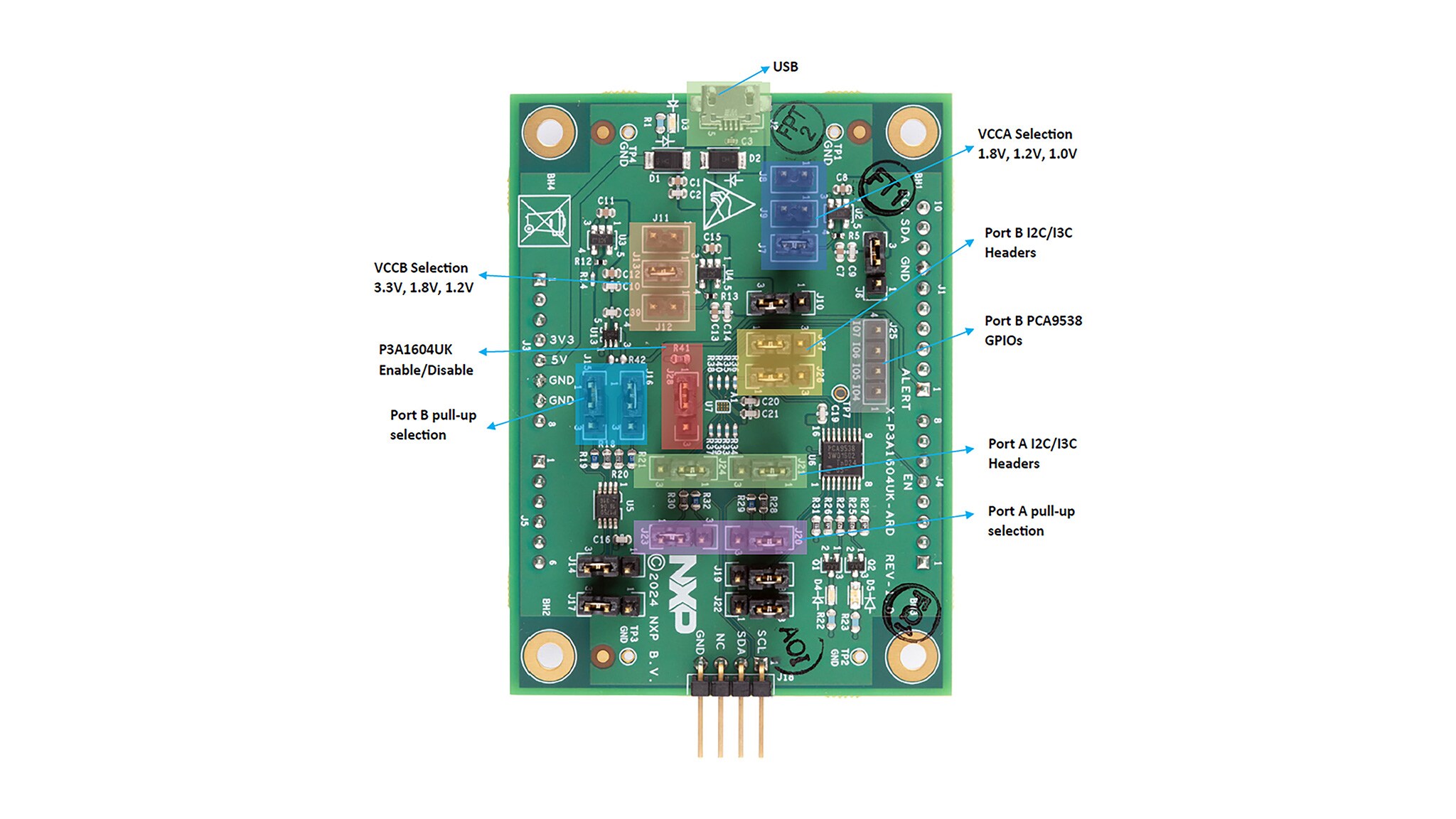

P3A1604UK-ARD Jumper Locations

P3A1604UK-ARD评估板的原理图、板布局和材料清单可在P3A1604获取。

标记为完成:2.2 板说明

前页开箱即用

下一页配置硬件

3. 配置硬件

3.1 配置硬件

拆开包装并使用micro-B USB线缆为板供电
通过J1(Arduino)或J18(MCU/Aardvark)将1.8V I3C控制器连接到端口A。接线连接请参考原理图。默认情况下，端口A具有板载2.2K上拉电阻。如果I3C控制器板上已有上拉电阻，则可通过J20和J23禁用板载上拉电阻(参见表1)

表1.跳线设置

跳线	默认设置	备注
`J1`、`J3`、`J4`、`J5`	NA	Arduino接头
`J2`	NA	USB micro-B连接器
`J6`	2-3	1-2: `VCCA`由外部提供 2-3: `VCCA`连接到LDO输出
`J7`	1-2	1-2: `VCCA`=1.8V(`J8`和`J9`断开)
`J8`	打开	1-2: `VCCA`=1.2V(`J7`和`J9`断开)
`J9`	打开	1-2: `VCCA`=1.0V(`J7`和`J8`断开)
`J10`	2-3	1-2: `VCCA`由外部提供 2-3: `VCCA`连接到LDO输出
`J11`	打开	1-2: `VCCB`=1.2V(`J12`和`J13`断开)
`J12`	打开	1-2: `VCCB`=1.8V`J11`和`J13`断开)
`J13`	1-2	1-2: `VCCB`=3.3V(`J11`和`J12`断开)
`J14`	2-3	1-2: P3T1750`A0`连接到`VCCB` 2-3: P3T1750`A0`连接到`Gnd`
`J17`	2-3	1-2: P3T1750`A1`连接到`VCCB` 2-3: P3T1750`A1`连接到`Gnd`
`J15`、`J16`	1-2	1-2: 端口B 2.2k上拉电阻 2-3: 端口B 1k上拉电阻
`J18`	NA	MCU/Aardvark接头
`J19`	2-3	1-2: PCA9538 `A0`连接到`VCCB` 2-3: PCA9538 `A0`连接到`Gnd`
`J22`	2-3	1-2: PCA9538`A1`连接到`VCCB` 2-3: PCA9538`A1`连接到`Gnd`
`J20`、`J23`	1-2	1-2: 端口A 2.2k上拉电阻 2-3: 端口A 1k上拉电阻
`J21`	1-2	1-2: 将主机SCL连接到P3A1604UK的`A1`引脚 2-3: 将主机SCL连接到P3A1604UK的`A3`引脚
`J24`	1-2	1-2: 将主机SDA连接到P3A1604UK的`A2`引脚 2-3: 将主机SDA连接到P3A1604UK的`A4`引脚
`J25`	NA	端口B的GPIO接头
`J26`	1-2	1-2: 将设备SCL连接到P3A1604UK的`B1`引脚 2-3: 将设备SCL连接到P3A1604UK的`B3`引脚
`J27`	1-2	1-2: 将设备SCL连接到P3A1604UK的`B2`引脚 2-3: 将设备SCL连接到P3A1604UK的`B4`引脚
`J28`	1-2	1-2: 启用P3A1604UK 2-3: 禁用P3A1604UK

I3C控制器可通过I²C与8位GPIO PCA9538PW通信，或通过I3C/I²C与温度传感器P3T1750DP通信。这些设备位于不同的I²C/I3C地址，其出厂默认地址见表2

表2. I²C和I3C地址

类型	器件	地址
I²C	PCA9538PW	`U6`-Adr. 0xE0
I3C	P3T1750DP	`U5`-Adr. 0x90

P3A1604UK-ARD评估板设计为可与配备标准Arduino接头的MCU板配对并由其控制。为此目的使用了四个接头：J1、J3、J4和J5。

表3. Arduino接头

信号	接头	引脚	备注
MCU_ALERT	`J1`	1	P3T1750DP的中断输出
MCU_I²C_SCL	`J1`	10	MCU SCL
MCU_I²C_SDA	`J1`	9	MCU SDA
5V0_uC	`J3`	5	MCU板提供的5V电源
3V3_uC	`J3`	4	MCU板提供的3V3电源。未使用
MCU_EN	`J4`	5	P3A1604UK使能控制
