KITFS2400FRDMEVM评估板快速入门

上次修改时间: Apr 4, 2024支持 KITFS2400FRDMEVM

本文档内容

  • 1

    开箱即用
  • 2

    获取硬件
  • 3

    配置硬件

1. 开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术,整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长,设备尺寸小,组件数量少,成本低,性能高,帮助您打造先进的系统。

本页面将指导您完成设置和使用KITFS2400FRDMEVM板的过程。

1.1 套件内含物/装箱单

KITFS2400FRDMEVM套件内含物包括:

  • 完成组装与测试的评估板和预编程的S32K144微控制器,放在防静电袋中
  • USB-STD A转USB-B-mini线缆
  • 4个接头,接线端子插头,两个位置,3.81mm引脚间距
  • 1个接头,接线端子插头,3个位置,3.81mm引脚间距
  • 板上安装的跳接线

1.2 其他硬件

除了套件内含物外,使用此套件时,还需要使用以下硬件。

  • 高达40V的电源,电流限制初始设置为1A

1.3 最低系统要求

此评估板需要Windows PC工作站。

  • 支持USB的计算机,支持Windows 7或Windows 10

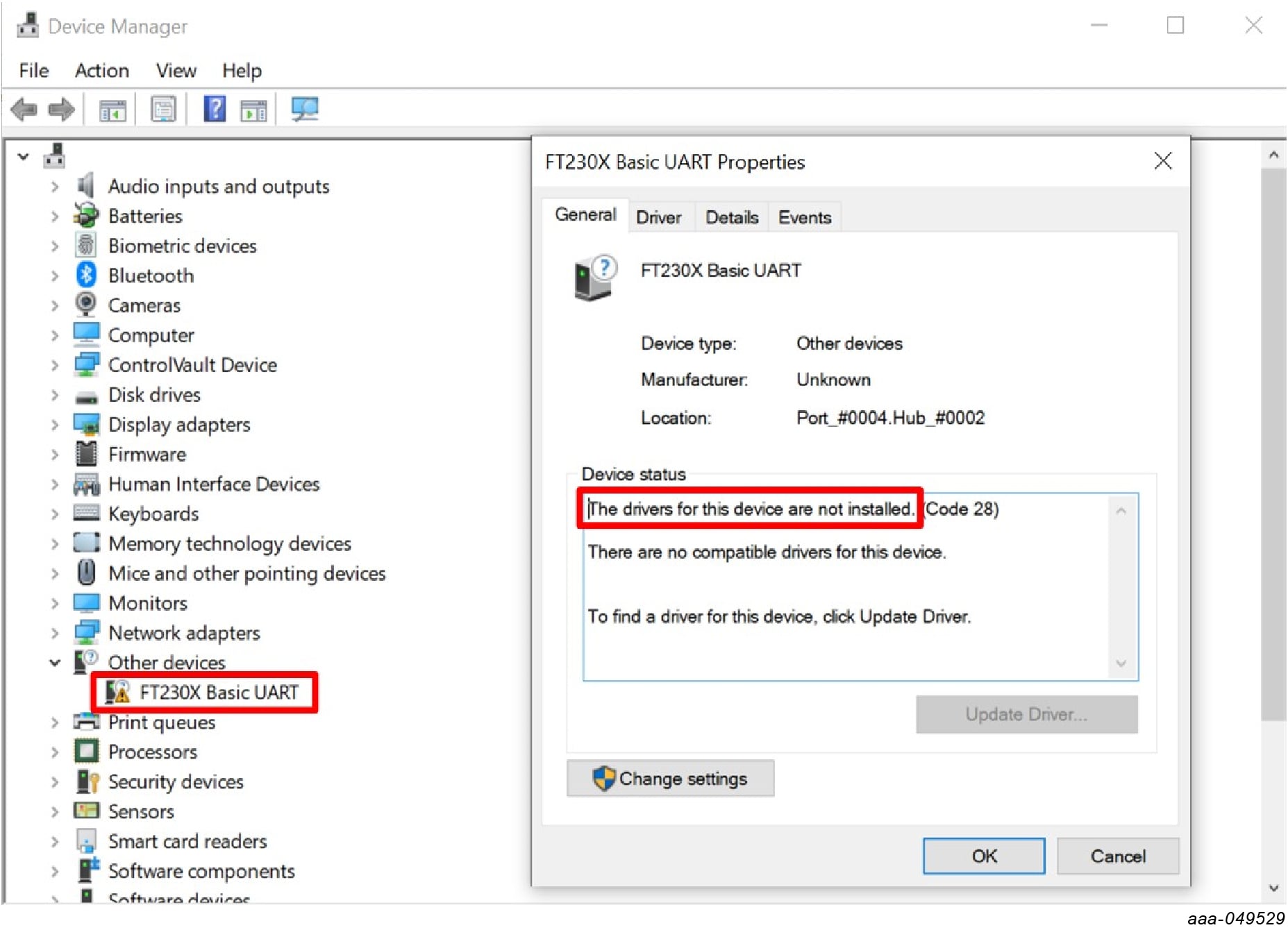

  • FTDI USB串口驱动程序(适用于FT230X基本UART设备)

1.4 软件

安装软件是使用KITFS2400FRDMEVM评估板的必要条件。评估板的信息页上提供了所有列出的软件,网址为模拟工具箱页面。

  • 恩智浦汽车SBC系列安装包GUI——最新版本

2. 获取硬件

2.1 板特性

  • 用于电源输入的Phoenix (3.81mm)公头连接器
  • 用于HVBUCK和HVLDO的Phoenix (3.81mm)公头连接器
  • 用于CAN通信的Phoenix (3.81mm)公头连接器
  • 点火钥匙开关
  • 嵌入式USB连接,可轻松连接到恩智浦GUI软件(接入SPI/CAN总线、I/O、RSTB、LIMP0、INTB、调试器、AMUX、稳压器、寄存器、OTP仿真和编程)
  • 指示信号或稳压器状态的LED
  • 支持OTP熔丝功能

2.2 板说明

KITFS2400FRDMEVM套件提供集成的平台,用于评估基于恩智浦FS2400 SBC的设计。

该套件硬件包括带嵌入式S32K144微控制器的KITFS2400FRDMEVM评估板以及将板连接到PC所需的USB电缆。

2.3 板组件

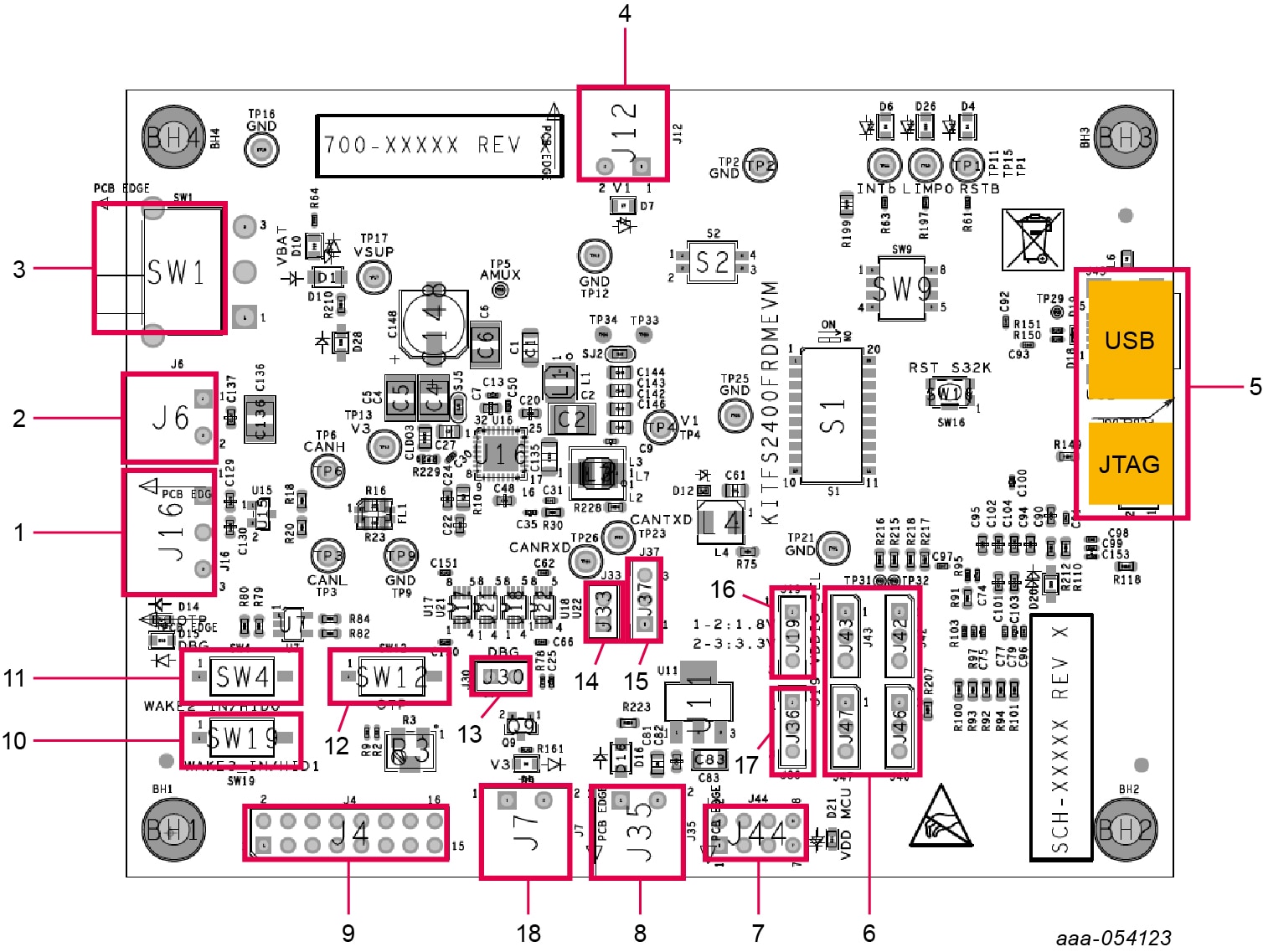

KITFS2400FRDMEVM板概述

编号 说明
1 CAN Phoenix连接器
2 VBAT Phoenix连接器
3 VBAT三个位置开关
  • 位置1-2:由USB供电的板
  • 中间位置:未供电的板
  • 位置2-3:由Phoenix连接器供电的板
4 V1电源Phoenix连接器
5 USB连接器(用于MCU闪存的JTAG,用于恩智浦GUI控制的S32K144)
6 光调试连接器
7 通信调试连接器(SPI和CAN)
8 ALT_VBAT Phoenix连接器(使用USB以外的电源为MCU或VDDIO供电)
9 FS2400信号调试接头
10 WAKE3/HID1控制开关
11 WAKE2/HID0控制开关
12 OTP模式控制开关
13 跳线将DBG引脚电压设置为0V(如打开)或4.7V/7.95V(如关闭)
14 向提供5V电压的外部LDO提供VBAT的跳线
15 5V选择(USB或外部LDO)
16 P_VAR净电压选择(1.8V或3.3V)
17 S32K144电源选择
18 V3电源Phoenix连接器

3. 配置硬件

本节介绍如何设置和运行KITFS2400FRDMEVM评估板和GUI。

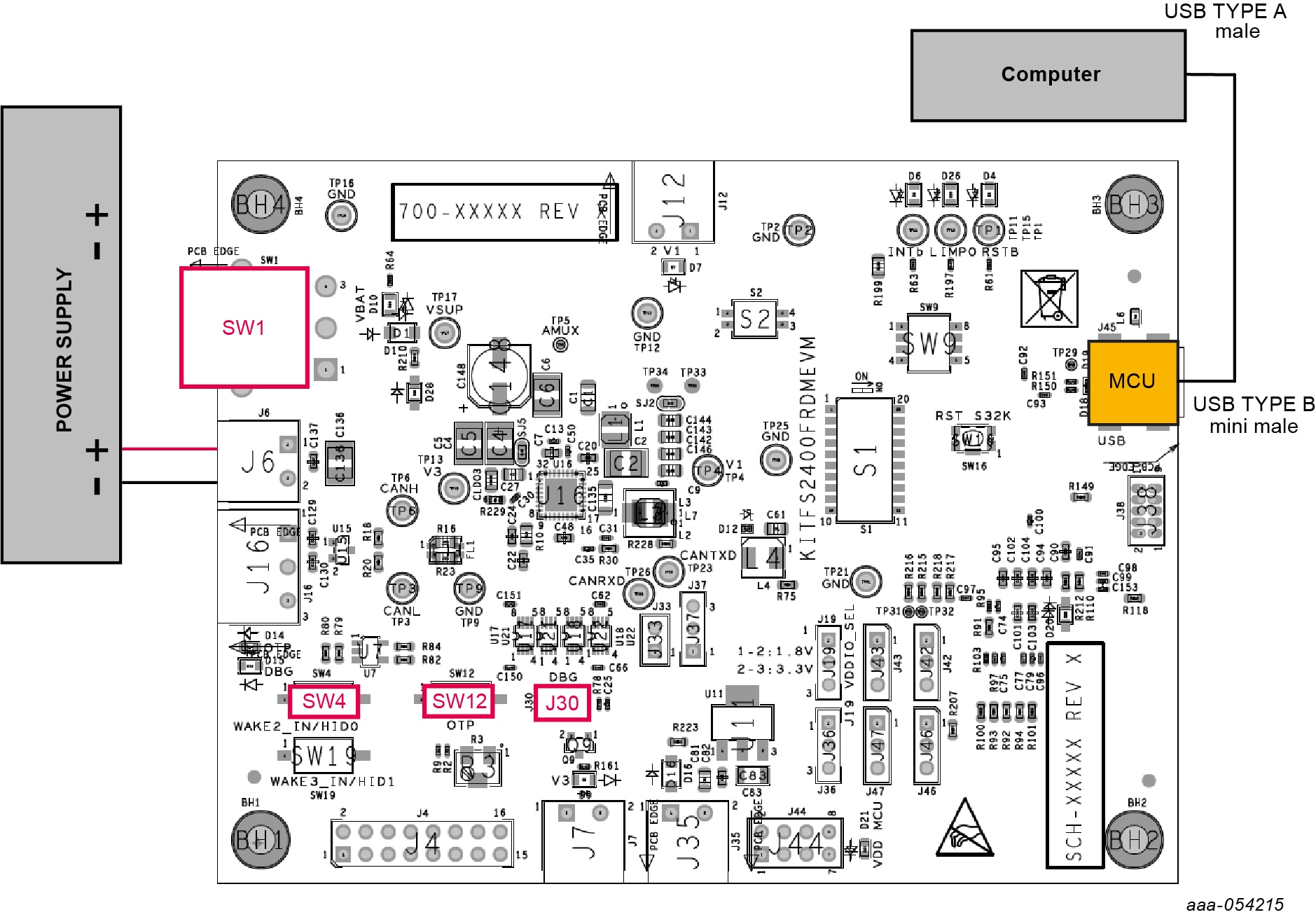

3.1 设置KITFS2400FRDMEVM

设置KITFS2400FRDMEVM板的步骤如下:

  1. 请按照默认位置设置板上的跳线和开关。默认调试配置让板上的S32K144 MCU(通过SPI)和GUI对板进行全面控制。套件推荐组件显示了默认跳线和开关配置。
  2. 将电源连接到J6(Phoenix连接器——3.81mm)。电源应设置为14V标称值
  3. 确保板和PC之间的USB线缆连接牢固。这个连接非常重要,因为USB端口作为PC和板载S32K144 MCU之间的通信通道,并且为一些板载电路提供电压和参考值
  4. SW1放置在顶部位置(2-3)

3.2 将KITFS2400FRDMEVM连接到GUI

连接KITFS2400FRDMEVM到GUI的步骤如下:

  1. 要启动恩智浦GUI应用,请查看UM12014,KITFS2400FRDMEVM用户手册
  2. 在GUI窗口的底部,有USB和设备状态栏。当把USB线缆插上,但是S32K144 M2CU和FS2400 SBC还没有通信的时候,状态栏会显示“DISCONNECTED (断开连接)”。
  3. State Disconnected(状态断开连接):USB线缆已连接,通信未建立

    State Not Detected(状态未检测):USB线缆未连接

  4. 要建立S32K144 MCU和FS2400 SBC的通信,并让GUI控制板,需要点击GUI窗口左上角Connection(连接)工具栏里的Start(开始)按钮。通信建立后,状态栏显示“CONNECTED(已连接)”。
  5. State Disconnected(状态连接):USB线缆已连接,通信建立
