K32W148开发平台快速入门
本文档内容
-
连接
-
获取软件
-
构建、运行
-
修改SDK示例
1. 连接
现在开始试用K32W148板！您可以选择观看短片中的操作顺序或遵循下列详细操作步骤。
1.1 熟悉板
K32W148板已预先使用诊断演示进行了编程，该程序会对板的各种功能进行测试。这个程序利用了与硬件调试器（J14）相连的MCU-LINK VCOM输出，可以实现串口与USB的转换，并与主机通信。它还提供了CMSIS-DAP调试接口功能。
1.2 串行终端
大多数MCUXpresso SDK示例以及为MCUXpresso IDE、IAR和Keil工具设置的开箱即用演示都使用MCU UART进行打印输出。如果您不确定如何使用终端应用，请尝试以下其中一种方法。
Mcuxpresso终端、Tera Term教程、PuTTY教程1.3 连接板
使用micro USB线缆将连接器J14连接至主机或电源，给板上电并运行演示程序。该演示可以使用市场上提供的任何Bluetooth®Smart Ready产品进行测试。IoT Toolbox也可用来展示配置文件功能。要获得开箱即用的体验，请从您设备的APP商店将IoT Toolbox下载到您的智能手机上。
1.4 运行开箱即用的演示
打开IoT Toolbox App后，选择“信标”图标，可熟悉信标。信标是通过三个广播信道发送的不可连接的广播包。后者包含以下字段。
- 公司标识符（两个字节）：0x0025（由Bluetooth SIG定义的恩智浦ID）。
- 信标标识符（1个字节）：0xBC（支持与公司标识符一起标识恩智浦信标）。
- UUID（16个字节）：信标传感器唯一标识符。
- A（两个字节）：信标应用数据。
- B（两个字节）：信标应用数据。
- C（两个字节）：信标应用数据。
- 1m时的RSSI（1个字节）：支持基于距离的应用。
2. 获取软件
2.1 安装工具链
恩智浦提供名为MCUXpresso IDE的附赠工具链。请下载MCUXpresso v11.6.0及以上版本。
获取MCUXpresso IDE 想使用不同的工具链？
需要帮助选择？没问题！MCUXpresso SDK包括对IAR等其他工具的支持。
2.2 采用MCUXpresso SDK，快速开始设计
MCUXpresso SDK为免费附赠，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。
您可以直接从MCUXpresso SDK网站mccuxpresso.nxp.com安装MCUXpresso SDK。点击“Select Development Board（选择开发板）”搜索评估板。

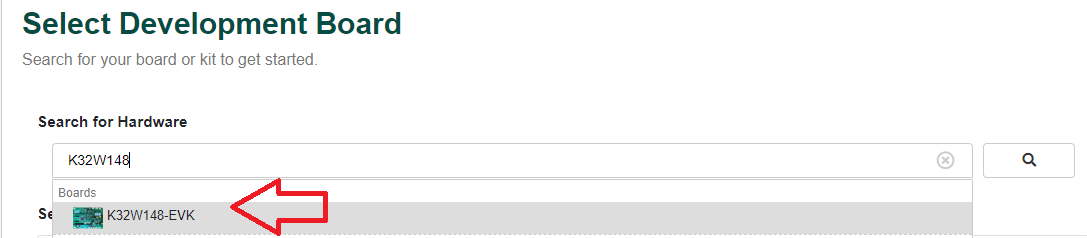

在“Search for Hardware”（搜索硬件）搜索框中，输入所选的板““K32W148-EVK”。点击此板选择它。

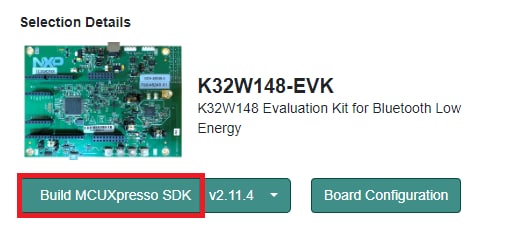

在右侧，您将看到为K32W148-EVK构建SDK的选项。单击此按钮以添加所需的中间件。
要构建SDK，我们“全选”可用的中间件。然后向下滚动并按“下载SDK”。 软件条款和条件将出现，选择“同意”才能开始下载。

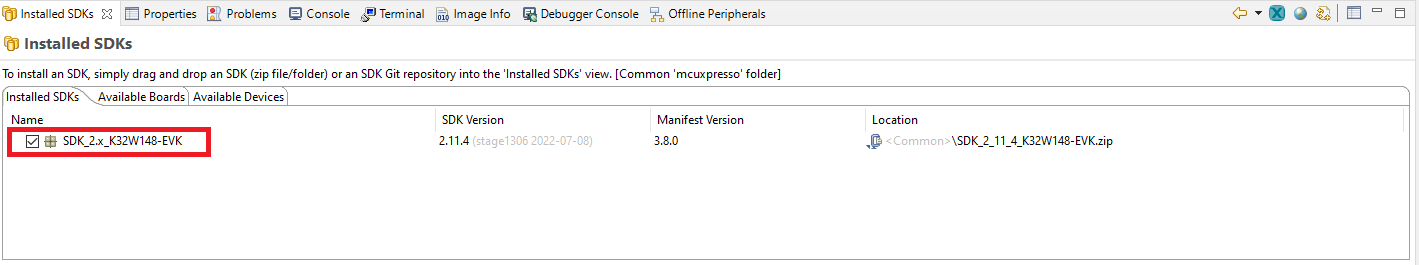

下载完SDK包后，拖放到MCUXpresso IDE中的“已安装SDK”窗口。
如果您使用其他工具链，可通过以下链接下载K32W148-EVK的SDK版本。
2.3 MCUXpresso配置工具
MCUXpresso配置工具是一套集成的配置工具，可指导用户创建新的MCUXpresso SDK项目，还可提供引脚和时钟工具，以生成面向定制板支持的初始化C代码。它完全集成为MCUXpresso IDE的一部分，如果使用IDE，则可以将其作为单独的工具。
点击下面的Get MCUXpresso Config Tools，获取配置工具安装程序。
2.4 安装驱动程序
运行Windows 10、MacOS X和Ubuntu Linux操作系统（OS）的主机支持MCU-Link。每个操作系统都提供MCU-Link固件包，其中包括主机设备驱动程序、MCU-Link固件以及用于编程CMSIS-DAP和J-Link固件选项的脚本。
要下载和安装主机设备驱动程序并更新MCU-Link固件，请按以下步骤操作：
- 访问恩智浦网站上的MCU-Link页面。
- 单击设计资源。然后，单击“软件”类别。所有三个兼容操作系统的最新版本安装包均显示在顶部。
- 下载适合您的主机操作系统的软件包并安装它（Linux/MacOS）或执行安装程序（Windows）。 软件包安装/解压到MCU-LINK_installer_Vx_xxx目录。
- 通过短接跳线
JP20将MCU-Link切换至（USB） ISP模式 - 通过USB micro-B线将板上的
J14连接器连接到主机的USB端口。MCU-Link在（USB） ISP模式下上电。该板被枚举为人机接口设备（HID）类设备。 - 按照Readme.txt文件的“固件安装指南”部分提供的说明，将MCU-Link固件编程到MCU-Link内部闪存中。该文件可以在MCU-LINK_installer_Vx_xxx_directory目录中找到。使用提供的脚本对CMSIS-DAP或J-Link固件选项进行编程。
- 断开板与主机的连接，拔下跳线
JP20，并重新连接板。
2.5 安全配置命令行工具（SPSDK）
安全配置SDK（SPSDK）是一个统一、可靠且易于使用的Python SDK库，适用于恩智浦MCU产品组合，为客户快速制作原型到生产部署提供坚实的基础。
要安装SPSDK，您可以按照以下说明进行操作，了解更多详细信息，或者如果您使用不同的操作系统，请访问Secure Provisioning SDK （SPSDK）中提供的安装指南。
要求
确保已安装了Python 3.7+（不支持旧版本2.x）
Windows用户：
- 创建SPSDK存储库所在的文件夹。 在此示例中，使用
C:\spsdk - 将存储库克隆到此文件夹
cd C:\spsdk- git克隆NXP MCUXpresso GitHub Repository
- 在同一文件夹中，您可以创建并激活您的虚拟环境。
创建python虚拟环境。python -m venv venv 激活虚拟环境 venv\Scripts\activate
虚拟环境激活后，您将看到当前工作路径旁边的括号中显示虚拟环境的名称。
任何时候使用SPSDK，都需要激活虚拟环境。不需要每次都创建新环境。仅重复步骤3.b。
- 安装依赖项
python -m pip install --upgrade pippip install -r requirements-develop.txt
- 确保spsdk安装成功。运行以下命令即可看到完整菜单的输出。
spsdk –help
3. 构建、运行
K32W148无线连接软件都自带一系列演示应用和驱动示例，可供每个连接协议栈直接编译和运行。
此简短的视频可引导您完成此过程，您也可以按照以下步骤操作。
3.1 浏览MCUXpresso SDK示例代码
MCUXpresso SDK附带一系列示例应用代码。如需查看内容，请浏览SDK安装中的SDK板文件夹并选择K32W148 （ ）。
如需了解特定示例代码的详细信息，请参阅示例目录中的readme.txt文件。
3.2 构建和调试MCUXpresso SDK示例
如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，也许想了解如何自己完成构建和调试。MCUXpresso SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。
采用以下指南，了解如何使用MCUXpresso IDE打开、构建和调试示例应用。
使用MCUXpresso IDE
K32W148 SDK提供了一系列示例应用。
构建并闪存Cortex-M33应用
以下步骤将指导您使用Cortex-M33应用的MCUXpresso IDE来运行hello_world演示应用。MCUXpresso IDE安装参见“快速入门”网页的“2. 获取软件”。
- 打开MCUXpresso IDE。
- 切换到MCUXpresso IDE窗口中"已安装SDK"视图。
- 将K32W148 SDK（压缩）文件拖放到“已安装SDK”视图中
- 已安装的SDK将显示在“已安装SDK”视图中，如下所示：
- 在左下角找到快速启动面板。
- 然后点击“导入SDK示例……”
- 点击K32W148-EVK板，选择导入可在该板上运行的示例，然后点击“下一步”。
- 使用箭头按钮来展开demo_apps类别，然后点击hello_world旁边的复选框来选择该项目。要使用UART进行打印（而不是默认的半主机），请在项目选项下选择UART作为“SDK调试控制台”复选框。然后点击“完成”
- 选择项目并构建它。
- 该项目将顺利构建。
- 使用与
J14的“LINK USB”端口连接的Micro USB将板连接到计算机。 - 将该应用下载到K32W148-EVK。
- 选择J-Link硬件调试器。
- 运行应用。
使用IAR EWARM
构建示例应用
遵循以下步骤运行hello_world应用。该应用包含Cortex M33内核和DSP内核的代码。以下指令中涵盖了Cortex M33内核的编译和调试指令。
如需有关DSP代码的编译和调试说明，请参见“使用MCUXpresso IDE”教程的第2部分。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。
请使用IAR Embedded Workbench for Arm 9.10或更高版本。
- 首先解压先前下载的K32W148 SDK包。
- 打开所需的示例应用演示工作区。大多数示例应用演示工作区文件位于以下路径：
- 从下拉列表中选择所需的构建目标。在这个例子中，选择“hello_world – Debug”目标。
- 右击项目并选择“选项”，可打开项目属性。
- 现在转到“调试器”部分，然后将调试器驱动程序更改为Jlink。按下OK（确定）按钮。
- 要构建应用，点击"Make"按钮（下文中用红色突出显示）。
- 构建将完成，并且不会报错。
以mu_polling演示为例，路径为：
*注：如出现构建错误，请确保选择了正确的板，右击Project >> Options >> General Options >> Target >> Device，选择恩智浦KW45B41Z83；IAR Embedded Workbench for Arm 8.50.9版本或更高版本支持本板。
运行示例应用
- 通过连接
J14“Link USB”的USB数据线将开发平台连接到PC。 - 点击"Download and Debug"（下载和调试）按钮，将应用下载到目标。
- 然后，可将此应用下载到目标应用，并自动运行到main（）函数。
- 点击"Go"按钮运行代码，以启动应用。
- hello_world应用现在正在Cortex-M33上运行。
构建并调试DSP应用
要为该应用的DSP部分构建并调试代码，请打开“使用MCUXpresso IDE”教程，并按照“2. 构建并调试DSP应用”。
3.3 更新无线示例的NBU
重要提示：
必须使用与您目前应用的SDK版本相匹配的NBU映像。这意味着下载SDK后，在加载任何无线SDK示例之前，请使用SDK以下文件夹中提供的二进制文件更新NBU映像：
根据应用类型，选择不同协议文件夹中的相应NBU文件。
../middleware/wireless/ble-controller/bin
../middleware/wireless/ieee_802_15_4/bin/k32w1

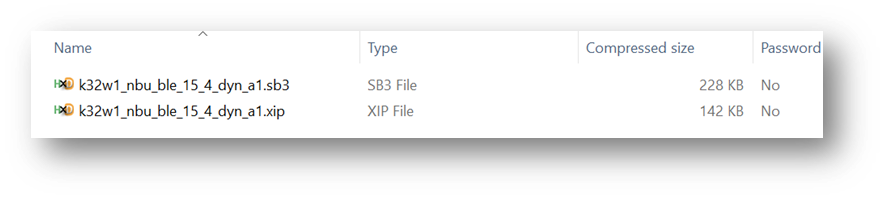

您可以在此找到两种类型的NBU FW映像：
- SB3文件类型
- 这仅适用于EVK用户。EVK已设置好密钥，便于开发使用。
- XIP文件类型
- 这适用于未编程任何密钥的样本。 对于这些器件，您可以创建自定义密钥，然后基于此XIP映像创建SB3文件。
要更新NBU，您可以使用SPSDK命令行工具。
- 打开SPSDK文件夹的路径并激活虚拟环境。
>> venv\Scripts\activate
- 将您的设备置于ISP模式。在本例中，我们将使用UART外设，将USB电缆连接到
J14。在EVK上，您可以通过以下方法进入ISP模式- 确保跳线位于JP25上
- 按住SW4，按下并释放Reset，然后释放SW4。

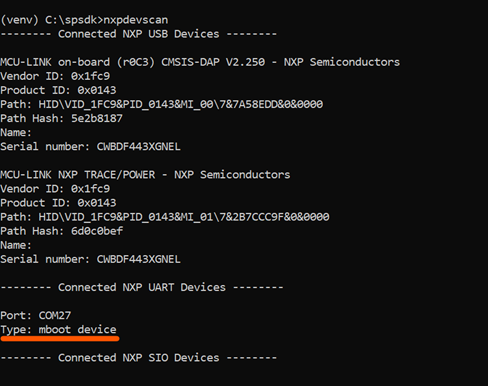

- 连接设备后，您可以使用SPSDK查看可用的设备，以查找它所连接的COM端口。
>> nxpdevscan
- 然后运行“receive-sb-file”命令加载sb3文件。
-
>> blhost -p COM27 receive-sb-file path_to_SDK\k32w1_nbu_ble_hosted_a1.sb3
-
4. 修改SDK示例
此简短的视频可引导您完成此过程，您也可以按照以下步骤操作。
4.1 从MCUXpresso SDK克隆示例项目
选项A：使用MCUXpresso IDE来导入示例项目。
使用MCUXpresso IDE
构建示例应用
以下步骤将指导您完成通用输出的操作。例如，它将是一个无线UART。
- 在左下角找到快速启动面板
- 然后点击“导入SDK示例……”
- 点击K32W1板，选择导入可在该板上运行的示例，然后点击“下一步”。
- 使用箭头按钮展开
wireless_examples目录，然后展开蓝牙示例, 并单击w_uart旁的复选框选择它。要使用UART进行打印（而不是默认的半主机），请在项目选项下选择UART作为“SDK调试控制台”复选框。然后点击“完成”。 - 点击Project Explorer视图中的“k32w148evk_wireless_uart_bm”项目，并构建、编译和运行上述演示。
- 您应该能够使用IoT Tool Box连接到无线UART。
- 终止调试会话。
选项B：使用MCUXpresso配置工具来克隆与第三方IDE配套使用的现有MCUXpresso SDK示例。
使用MCUXpresso配置工具
以下步骤将指导您完成通用输出的操作。该示例设置了Led blinky项目并更改LED亮度。
- 打开MCUXpresso配置工具。
- 在出现的向导中，选择“基于SDK示例或hello word项目创建新配置”单选按钮，然后点击“下一步”。
- 在下一个窗口，选择之前已解压的MCUXpresso SDK的位置。然后选择正在使用的IDE。请注意，只有在构建SDK时，在线SDK构建工具中所选的IDE才可用，并点击克隆选择示例
- 克隆后，转到您选择的目录，并打开IDE的项目。导入、编译和运行项目，如前几节所述。
- 您应该看到绿色指示灯改变了亮度。
- 终止调试会话。
选择要克隆的项目。对于这个例子，我们要使用gpio LED输出项目。您可以在筛选框中输入“led”，然后选择“led_blinky”示例项目来进行筛选。然后，您还可以指定克隆项目的位置和名称。然后点击Finish（完成）。
4.2 使用引脚工具
首先，我们使用属于MCUXpresso配置工具的引脚工具来显示如何在项目中添加一个新的GPIO引脚来使LED闪烁。
使用MCUXpresso IDE引脚工具
要打开MCUXpresso IDE中的引脚工具：
- 右击“k32w148evk_led_blinky”项目, 选择 “MCUXpresso配置工具”，然后点击“打开引脚”，即可打开引脚工具。
- 引脚工具现在应该显示led blinky项目的引脚配置。
要打开MCUXpresso配置工具中的引脚工具：
- 打开MCUXpresso配置工具。
- 在出现的向导中，选择“打开现有配置”单选按钮，选择您已克隆的项目，然后点击“下一步”。
- 从工具栏选择Tools->Pins，打开引脚工具。
- 引脚工具现在应该显示led blinky项目的引脚配置。
使用引脚工具修改GPIO路由的引脚：
- 我们将在其余指南中使用MCUXpresso IDE，但在其他第三方IDE的MCUXpresso配置工具中可以完成相同的步骤。在引脚视图中，取消选中“显示专用引脚”和“显示未路由的引脚”复选框，以仅查看已路由的引脚。已路由的引脚在引脚名称旁留有一个绿色勾选框。为每个已路由的引脚所选的功能以绿色突出显示。
- 在当前配置中，GPIOA被路由为PTA19。禁用PTA19，并更改PTA21的多路复用设置，使用其功能。
- 点击GPIO列下的“GPIOA”字段，禁用PTA19。将出现一个新窗口。取消选中GPIOA复选框并点击“完成”。然后，该引脚将被禁用（引脚将不再具有勾选框），从而从列表中消失。
- 现在，将GPIOA路由为PTA21。首先，选择“显示未路由的引脚”，以便重新显示所有引脚。然后，在引脚视图中搜索PTA21。最后，点击GPIO列下的“GPIAO21”框。该框将以绿色突出显示，并在引脚旁边显示勾选。
- 现在是时候导出由引脚工具生成的最新pin_mux.c和pin_mux.h文件，将这些更改实施到项目中。点击菜单栏中的“更新项目”。
- 弹出的窗口将显示正在更改的文件，您可以点击“diff”查看当前文件与引脚工具生成的新文件之间的差异。点击“确定”将新文件覆盖到项目中。
- 现在，在IDE中，打开board文件夹下的pin_mux.c文件。
- 搜索BOARD_InitPins（void）函数。请注意，当我们在工具中更改sct路由引脚时，已选择GPIAO并将其配置为PTA19（LED绿灯）。现在，我们有了GPIOA的声明并将其配置为PTA21（LED红灯）。
- 按照上一节所述构建并下载项目。
- 运行应用。您应该看到LED红灯改变了亮度。
- 终止调试会话。
注：时钟和其他文件也可能被标记为正在更新，因为标题已被更改。
MCUXpresso IDE终端教程
MCUXpresso IDE终端教程
最新版本的MCUXpresso IDE带有终端仿真应用。此工具可用来显示从恩智浦开发平台的虚拟串行端口发送的信息。
- 打开MCUXpresso IDE。
- 点击IDE顶部的“打开终端”按钮或按“Ctrl+Alt+Shift+T”来启动MCUXpresso IDE终端。
- 选择串行终端。
- 配置串行端口设置（使用LPCXpresso COM端口号），波特率为115200，数据位为8，无奇偶校验位，停止位为1，然后按下“确认”按钮。
- 确认连接已打开。如果已连接，MCUXpresso IDE将在终端视图中显示如下图所示。
- 一切就绪。
Tera Term教程
Tera Term教程
Tera Term是一款备受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设已连接了板，列表中会自动填充一个COM端口。
- 配置串行端口设置（使用之前确定的COM端口号），波特率为115200，数据位为8，无奇偶校验位，停止位为1。要进行此操作，进入Setup -> Serial Port并更改设置。
- 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容。
- 一切就绪
PuTTY教程
PuTTY教程
PuTTY是一款备受欢迎的终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 使用以下按钮下载PuTTY。下载完成后，运行安装程序，然后返回到该页面继续操作。
- 启动PuTTY，可双击下载的*.exe文件或从开始菜单启动，具体取决于您所选的下载类型。
- 配置在启动的窗口中，选择"Serial"单选按钮并输入之前确定的COM端口号。还要输入波特率，在本例中，为115200。
- 点击“Open”（打开），打开串行连接。假设板已连接，并已输入正确的COM端口，此终端窗口会打开。如果配置不正确，PuTTY将会发出提示。
- 一切就绪
