1. 开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页将指导您完成设置和使用FRDMDUALK3664EVB评估板的过程。

1.1 套件内含物/装箱单

FRDMDUALK3664EVB内含物包括：

  • 完成组装和测试的评估板/模块，储存在防静电袋中
  • 50cm变压器物理层（TPL）总线电缆
  • 快速入门指南

1.2 其他硬件

除了套件内含物外，使用此板时，还需要使用以下硬件。

  • 与S32K3x4EVB-Q172一起使用 (推荐)
  • 与其他微控制器平台一起使用（需要设计试验板）
  • 用作独立的EVB，需要5.0V，200 mA电源（可选3.3V电源200mA）和带信号发生器的信号刺激

下一页获取硬件

2. 获取硬件

2.1 板特性

  • SO16封装中包含两个MC33664ATL1EG隔离通信收发器
  • 带连接器的变压器的隔离通信
  • 单TPL链接口（需要两个SPI）
  • 双TPL链接口（需要三个SPI）
  • 兼容S32K3x4EVB-Q172
  • 用于连接FTDI USB到串行线缆的连接器（TTL-232R-5V）

2.2 板说明

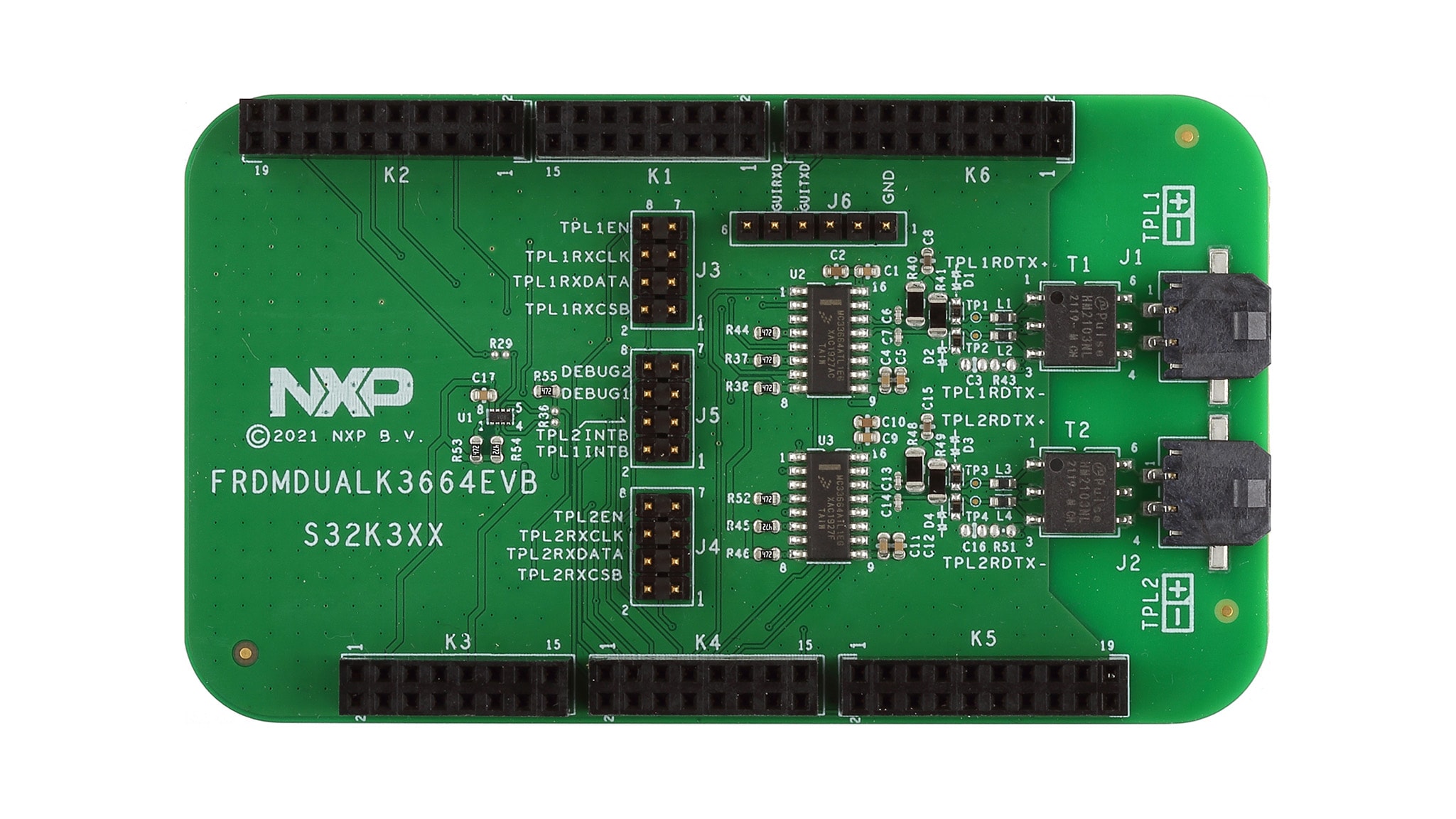

FRDMDUALK3664EVB是用来评估和开发的硬件工具，也是隔离网络高速收发器的快速原型制作的理想选择。该板可用于评估MC33664A设备的功能。

评估板允许用户将SPI信号从MCU连接到设备，并能够创建通过变压器传输到总线的位脉冲。设备接收到的消息可以被逐位转换，并通过SPI传输到MCU。

2.3 板组件

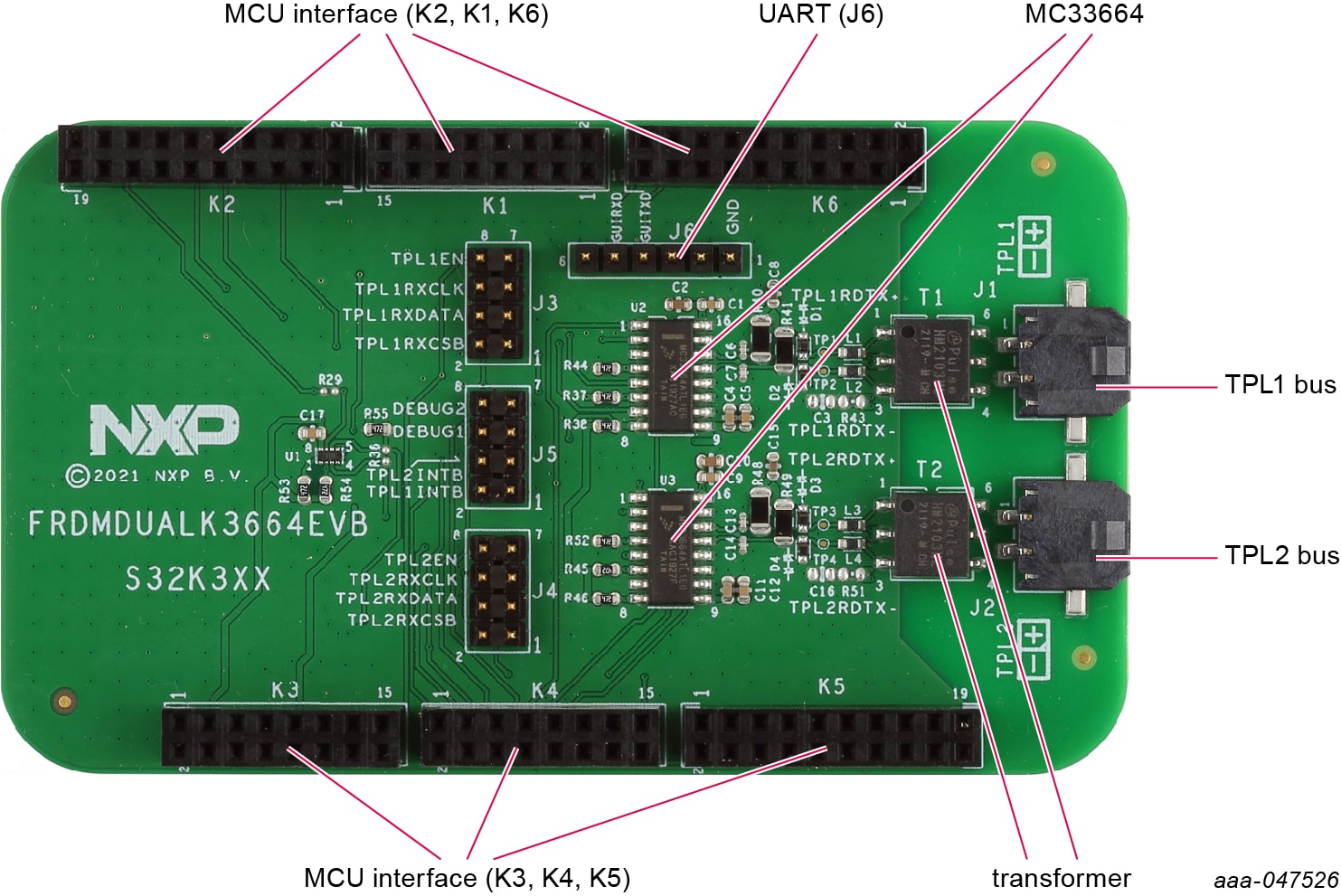

FRDMDUALK3664EVB板概述

Overview of the FRDMDUALK3664EVB board

Overview of the FRDMDUALK3664EVB board

表1 评估板组件描述

名称 说明
MCU接口（K2、 K1、 K6） 微控制器开发平台的接口引脚（推荐S32K3x4EVB-Q172）
UART（J6） 通用异步收发器（UART）连接（例如，FTDI电缆）
MC33664 隔离网络高速收发器
变压器 总线隔离变压器（T1、 T2）
TPL1总线 TPL1总线接口
TPL2总线 TPL2总线接口
MCU接口（K3、 K4、 K5） 微控制器开发平台的接口引脚(推荐S32K3x4EVB-Q172)

前页开箱即用
下一页配置硬件

3. 配置硬件

FRDMDUALK3664EVB配置为S32K3x4EVB-Q172板的Shield扩展板。它也可以在独立配置中使用。对于其他配置，请检查机械和电气特性适合使用，例如试验板设计。

3.1 S32K3x4EVB-Q172板配置

默认情况下，FRDMDUALK3664EVB针对S32K3x4EVB-Q172板而配置。在连接两个板之前，确保S32K3x4EVB配置正确。

表2列出了FRDMDUALK3664EVB需要的相关S32K3x4EVB-Q172配置。所有其他设置应使用默认设置。如需了解详细信息，请参见S32K3x4EVB-Q172板用户手册。

表 2 S32K3x4EVB-Q172推荐设置

跳接线 配置 说明
J18 1-2 VDD_HV_A = 5V
J19 2-3 VDD_HV_B = VDD_HV_A

将两个电路板连接后，SPI和其它信号直接连接到合适的MCU引脚。通过S32K3x4EVB的5.0V为FRDMDUALK3664EVB供电。

注：S32K3x4EVB-Q172需要外部12V 2A电源。

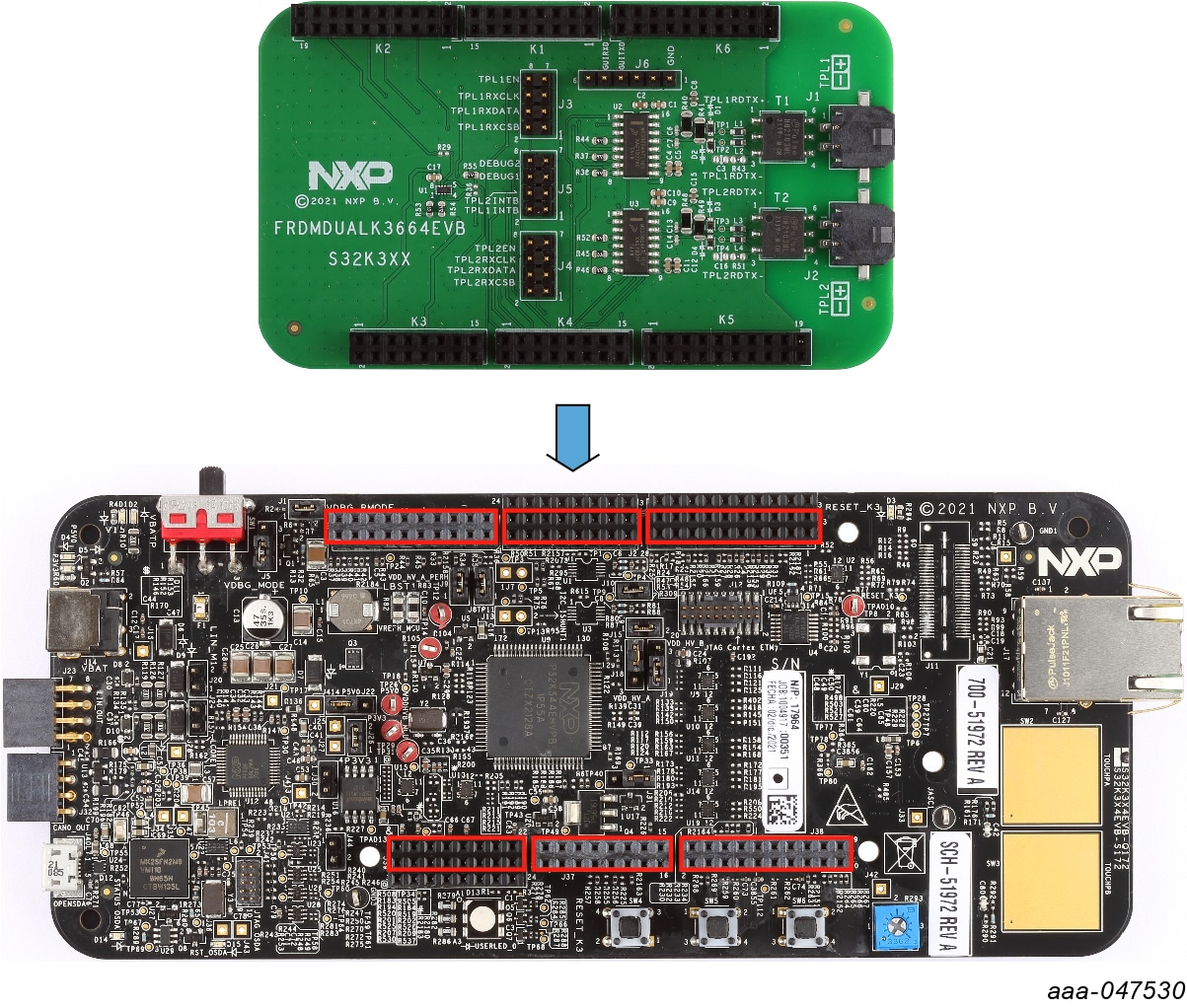

图1 FRDMDUALK3664EVB安装在S32K3x4EVB-Q172的顶部

3.2 独立或其他微控制器平台

当该电路板单独使用或与其他微控制器平台一起使用时，必须将SPI信号手动连接到MCU接口连接器。

需要的电源连接包括：

  • 必须为VCC5提供5.0V
  • 必须为VIO提供3.3V或5.0V，具体取决于所需的通信信号电平
