FRDM-PF1550EVM快速入门

2.1 板特性

• PF1550 PMIC
• 集成的FRDM-KL25Z作为EVB和PC之间的通信链路

2.2 板说明

FRDM-PF1550EVM板是一款易于使用的电路板，支持用户体验PF1550电源管理IC的全部功能。FRDM-KL25Z作为集成元件安装在EVB上，用作KITPF1550GUI和PF1550 PMIC之间的接口。FRDM-KL25Z驱动FRDM-PF1550EVM上的电路，配备模数转换器(ADC)，可实时监测PF1550稳压器电压，并在GUI上显示电压值。

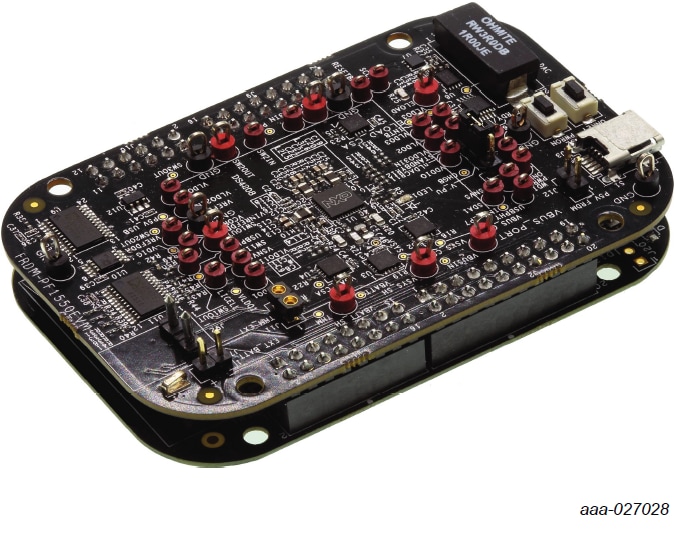

2.3 板图片

FRDM-PF1550EVM包含配备FRDM-KL25Z的PMIC板，最终组装结构如下图所示。

Section NTB/section 2.3 – Fig 1

Section NTB/section 2.3 – Fig 1

3.1 配置硬件

FRDM-KL25Z评估板因其低成本与完备功能，被选作FRDMPF1550EVM套件的专用配套板。FRDM-KL25Z板利用恩智浦的Kinetis KL2x系列微控制器提供的USB、内置LED和I/O端口。FRDM-PF1550EVM使用板底部的4个双排Arduino™ R3连接器连接至FRDM-KL25Z。

测试所需设备建议：

• 电池组3.6V (锂离子)
• 计算机
• 两根Mini USB线

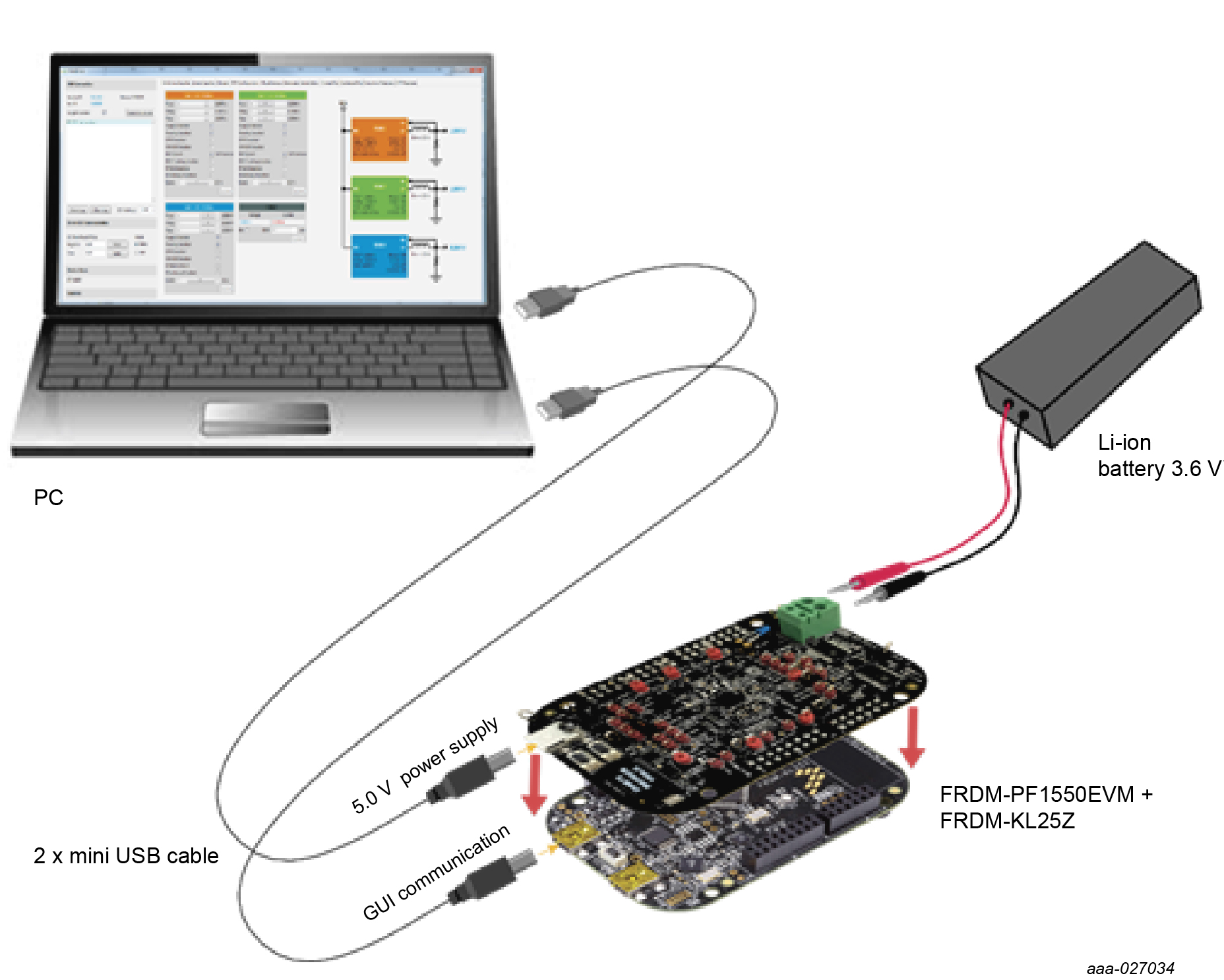

3.2 配置图

Section CH/section 3.2 – Fig 1

Section CH/section 3.2 – Fig 1

3.3 连接USB线缆

将PC的mini-USB线连接到FRDM-KL25Z板上的KL25Z USB端口。将线的另一端连接到主机。

4.1 图形用户界面

下载并运行适用于FRDM-PF1550EVM的软件。

4.2 在计算机上安装PF1550 GUI

1. 下载适用于32位的PF1550 GUI或适用于64位的PF1550 GUI。根据PC上安装的系统选择32位或64位版本。
2. 将所有文件解压到PC上的任意目标文件夹。
3. 连接评估板。
4. 启动GUI (无需安装，可以通过点击文件PF1550_GUI.jar直接启动GUI)
5. 配置硬件

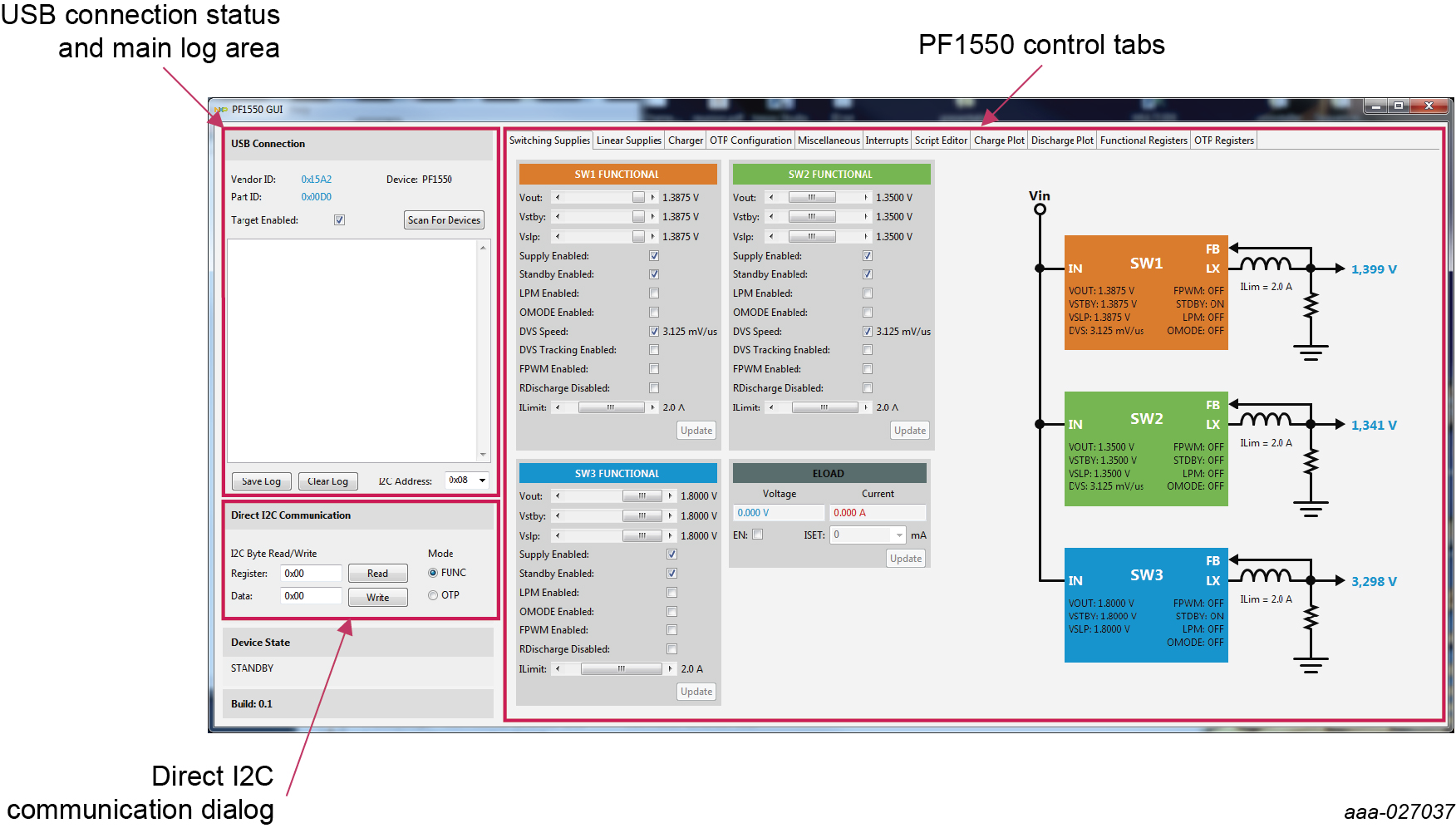

6. 启动PF1550 GUI

Section SW/section 4.2 – Fig 1

Section SW/section 4.2 – Fig 1

板信息

参见KTFRDMPF1550EVM用户指南。

其它资源

产品汇总页

产品汇总页面概述了产品功能，以及一些帮助您快速入门的链接。PF1550位于面向低功耗处理器系统、带1A锂离子线性电池充电器的PMIC。

工具汇总页

“概述”选项卡提供设备概述、产品功能、套件内含物说明、支持设备的列表(和链接)、任何相关产品的列表(和链接)以及“快速入门”部分。

• 在Overview(概述)选项卡上，找到窗口左侧的Jump To(跳转)导航功能。
• 选择“快速入门”链接，查看每个条目并点击标题下载条目。
• 查看Overview(概述)选项卡后，访问其他与产品相关的选项卡，以获取其他信息：
  • 文档：下载最新文档。
  • 软件和工具：下载最新的硬件和软件工具/驱动程序
  • 购买/参数：购买产品并查看产品参数。下载文件后，请查看每个文件，包括含安装说明的用户指南。
  • 构建包：物料清单(BOM)和配套原理图也可以在“概述”选项卡的“快速入门”部分下载。
