FRDM-PF1510EVM快速入门

上次修改时间： 2023-05-18 09:55:00支持 面向低功耗应用处理器的PF1510

本文档内容

  • 1

    快速入门

  • 2

    了解板

  • 3

    配置硬件

  • 4

    安装软件

购买 面向低功耗应用处理器的PF1510

本文档内容

1. 快速入门

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您了解如何安装FRDM-PF1510EVM板。

1.1 套件内含物/装箱单

FRDM-PF1510EVM内含物包括：

  • 完成组装和测试的评估板，存放在防静电袋中
  • 线缆，USB Type A公头/Type mini B公头，3英尺
  • 快速入门指南

1.2 所需设备

此套件需要以下物品：

  • 5.0V DC电源或USB，有足够的电流能力(3.0A，以获得卓越的性能)
  • 在Windows PC上安装了KITPF1510GUI
  • 可选的电压表，用于测量稳压器的输出
  • 可选示波器
  • 两根Mini USB线

1.3 系统要求

该套件需要以下项目才能与软件配套工作：

  • 支持USB的计算机可运行Windows XP、Vista 7、8或10 (32位或64位)

下一页了解板

2. 了解板

2.1 板特性

  • PF1510 PMIC
  • 集成的FRDM-KL25Z作为EVB和PC之间的通信链路
器件 描述 特性
PF1510 电源管理集成电路(PMIC)，适用于i.MX 7ULP、6SL、6UL、6ULL和6SX处理器
  • 3个可调节高效降压稳压器，每个稳压器可提供1.0A电流。
  • 3个可调节通用线性稳压器
  • 低压差(LDO)/开关电源
  • VIN的输入电压范围：4.1V至6.0V
  • 双倍数据传输速率(DDR)存储器参考电压
  • 一次性编程(OTP)存储器，用于器件配置
    		•

    2.2 板说明

    FRDM-PF1510EVM板可用作评估平台，允许用户测试和演示包含PF1510 PMIC的设计。评估板包含一个预配置的MC32PF1510A4EP器件，并提供了许多跳线和测试点，使用户能够根据自己的需求定制评估。该套件配有已安装的FRDM-KL25Z，并装有兼容的微码。FRDM-KL25Z的主要功能是控制评估板和PC之间的通信。

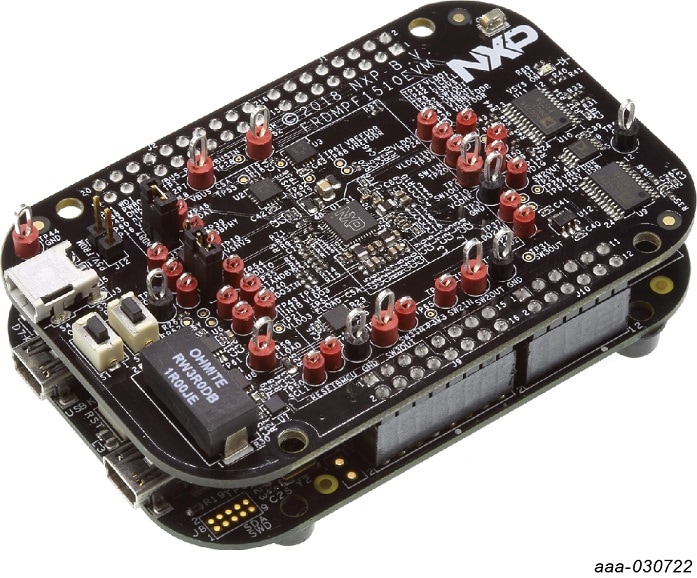

    2.3 板图片

    FRDM-PF1510EVM包含配备FRDM-KL25Z的PMIC板，最终组装结构如下图所示：

    AAA-030722

    AAA-030722

    前页快速入门
    下一页配置硬件

    3. 配置硬件

    3.1 配置硬件

    FRDM-KL25Z评估板因其低成本与完备功能，被选作FRDM-PF1510EVM套件的专用配套板。FRDM-KL25Z板使用恩智浦Kinetis KL2x系列微控制器提供的USB、内置LED和I/O端口。

    FRDM-PF1510EVM使用板底部的4个双排Arduino R3连接器连接至FRDM-KL25Z。

    建议测试所需的设备：

    • 5.0V电源
    • 计算机
    • 两根Mini USB线

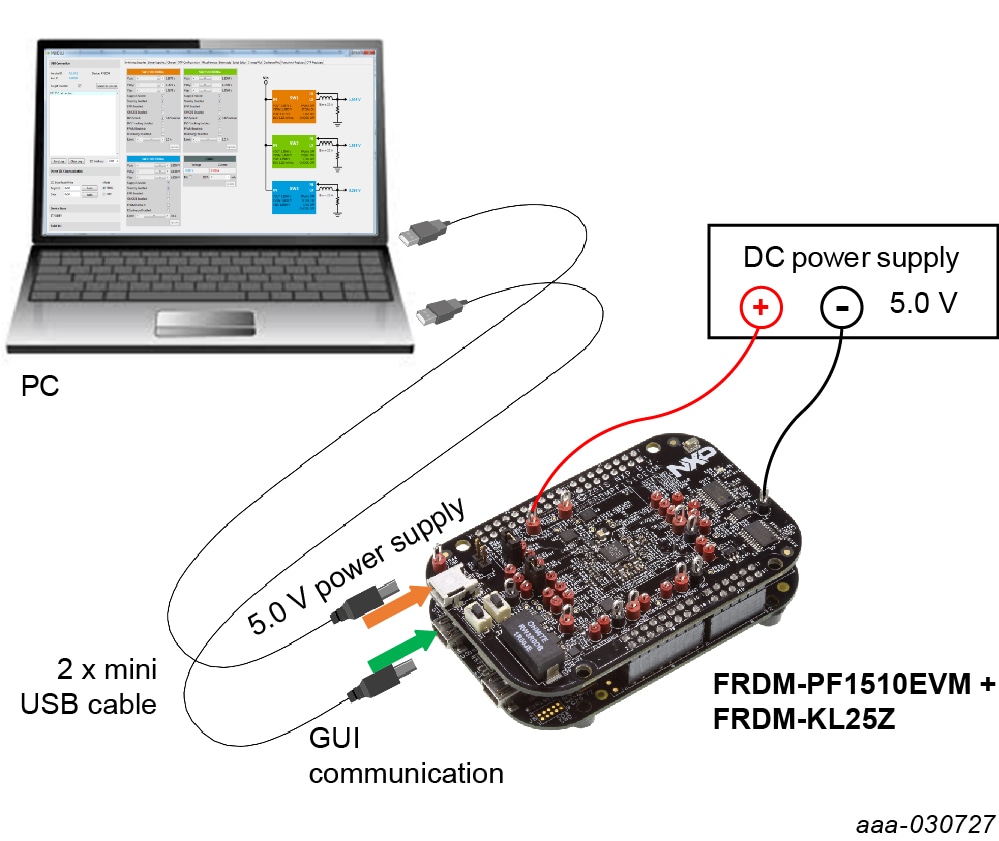

    3.2 配置图

    aaa-030727

    aaa-030727

    3.3 连接USB线缆

    将PC的mini-USB线连接到FRDM-KL25Z板上的KL25Z USB端口。将线的另一端连接到主机。

    前页了解板
    下一页安装软件

    4. 安装软件

    4.1 图形用户界面

    按照下一步操作，下载并运行适用于FRDM-PF1510EVM的软件。

    4.2 在计算机上安装PF1510GUI

    1. 下载适用于32位的PF1510 GUI或适用于64位的PF1510 GUI。根据PC上安装的系统选择32位或64位版本。
    2. 将所有文件解压到PC上的任意目标文件夹。
    3. 连接评估板。
    4. 启动GUI (无需安装，可以通过点击文件PF1510_x_Bx.jar直接启动GUI)
    5. 配置硬件

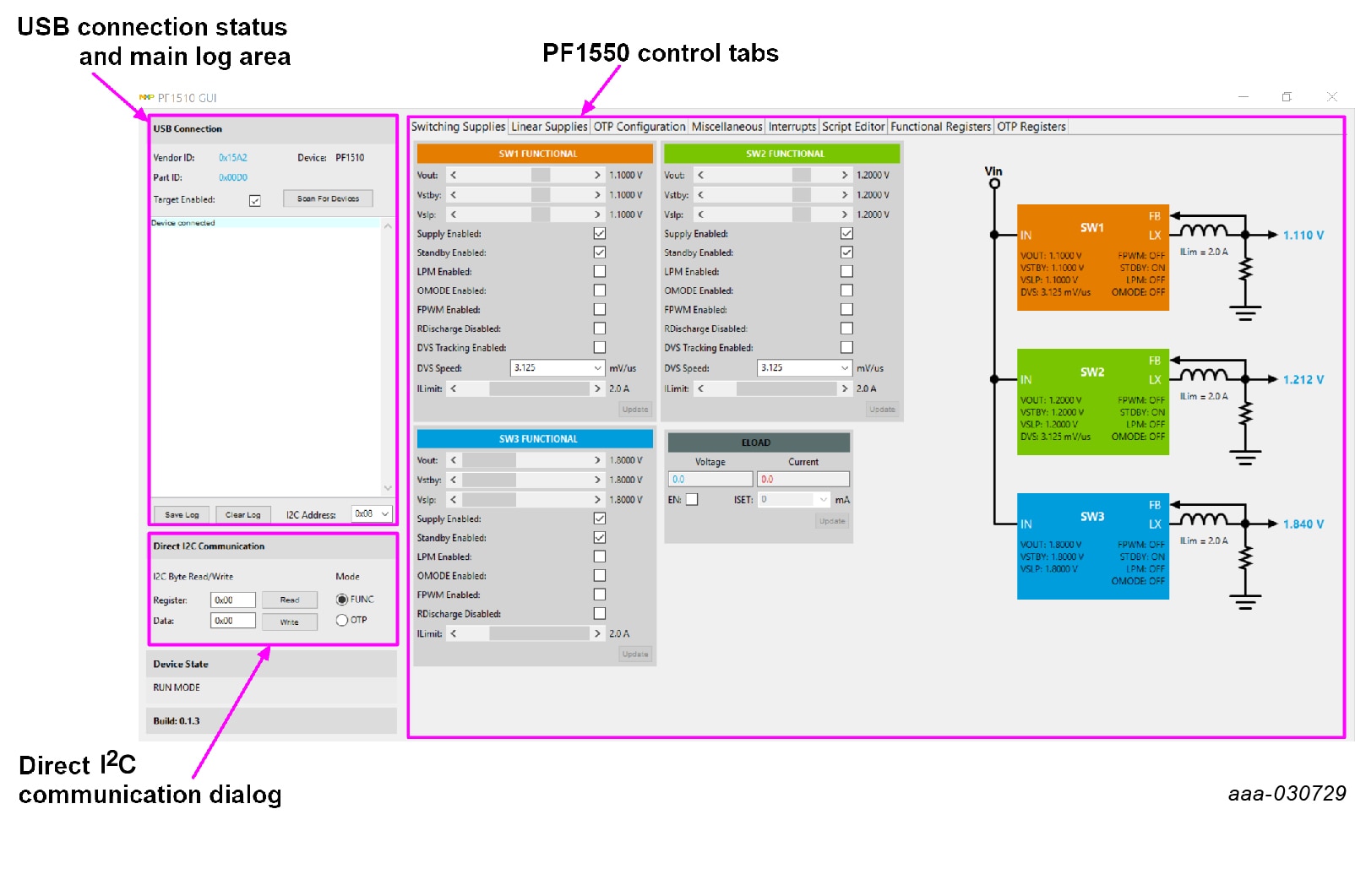

    6. 启动PF1510 GUI

    AAA-030729

    AAA-030729

    主日志窗口显示连接成功。

    前页配置硬件
    下一页设计资源

    设计资源

    板文档

    芯片文档

    软件

    其它资源

    产品汇总页

    如需了解PF1510的详情，请访问PF1510。

    工具汇总页

    “概述”选项卡提供设备概述、产品功能、套件内含物说明、支持设备的列表(和链接)、任何相关产品的列表(和链接)以及“快速入门”部分。

    • 在Overview(概述)选项卡上，找到窗口左侧的Jump To(跳转)导航功能。
    • 选择“快速入门”链接，查看每个条目并点击标题下载条目。
    • 查看Overview(概述)选项卡后，访问其他与产品相关的选项卡，以获取其他信息：
      • 文档：下载最新文档。
      • 软件和工具：下载最新的硬件和软件工具/驱动程序
      • 购买/参数：购买产品并查看产品参数。下载文件后，请查看每个文件，包括含安装说明的用户指南。
      • 构建包：物料清单(BOM)和配套原理图也可以在“概述”选项卡的“快速入门”部分下载。

    整个解决方案

    除了“PF1510面向低功耗应用处理器的电源管理集成电路(PMIC)”页面，还可以访问：

    产品页面

    应用页面

    硬件页面

    软件页面

    前页安装软件
    下一页支持

    支持

    论坛

    在恩智浦的技术社区网站上，可与其他工程师交流，获取如何使用FRDM-PF1510EVM进行产品设计的专业建议。

    前页设计资源
