EVBMA7118DT快速入门
上次修改时间：
2025-10-06 09:22:00支持
带有隔离式菊花链的BMA7118评估板
本文档内容
-
开箱即用
-
获取硬件
-
配置硬件
1. 开箱即用
恩智浦模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。
该板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路(IC)及系统级封装器件。恩智浦产品电池寿命长，器件尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用EVBMA7118DT板。
1.1 套件内含物/装箱单
EVBMA7118DT内含物包括：
- 组装和测试好的EVBMA7118DT板，放在防静电袋中
- 传输协议链路(TPL)电缆
- 电池模拟器连接电缆
2. 获取硬件
2.1 板特性
该评估板采用电阻分压器设计，可在无需电芯模拟器的情况下实现模拟前端 (AFE) 的演进，并且还具备以下特性：
- 支持连接到BATT-18EMULATOR或真实电芯
- 支持将电芯0连接到外部激励信号
- 可轻松访问通用输入/输出(GPIO)引脚
- 配有工作模式指示灯
- 所有元件均安装在板的上表面
- 紧凑型设计
- 最低成本的物料清单(BOM)
2.2 板说明

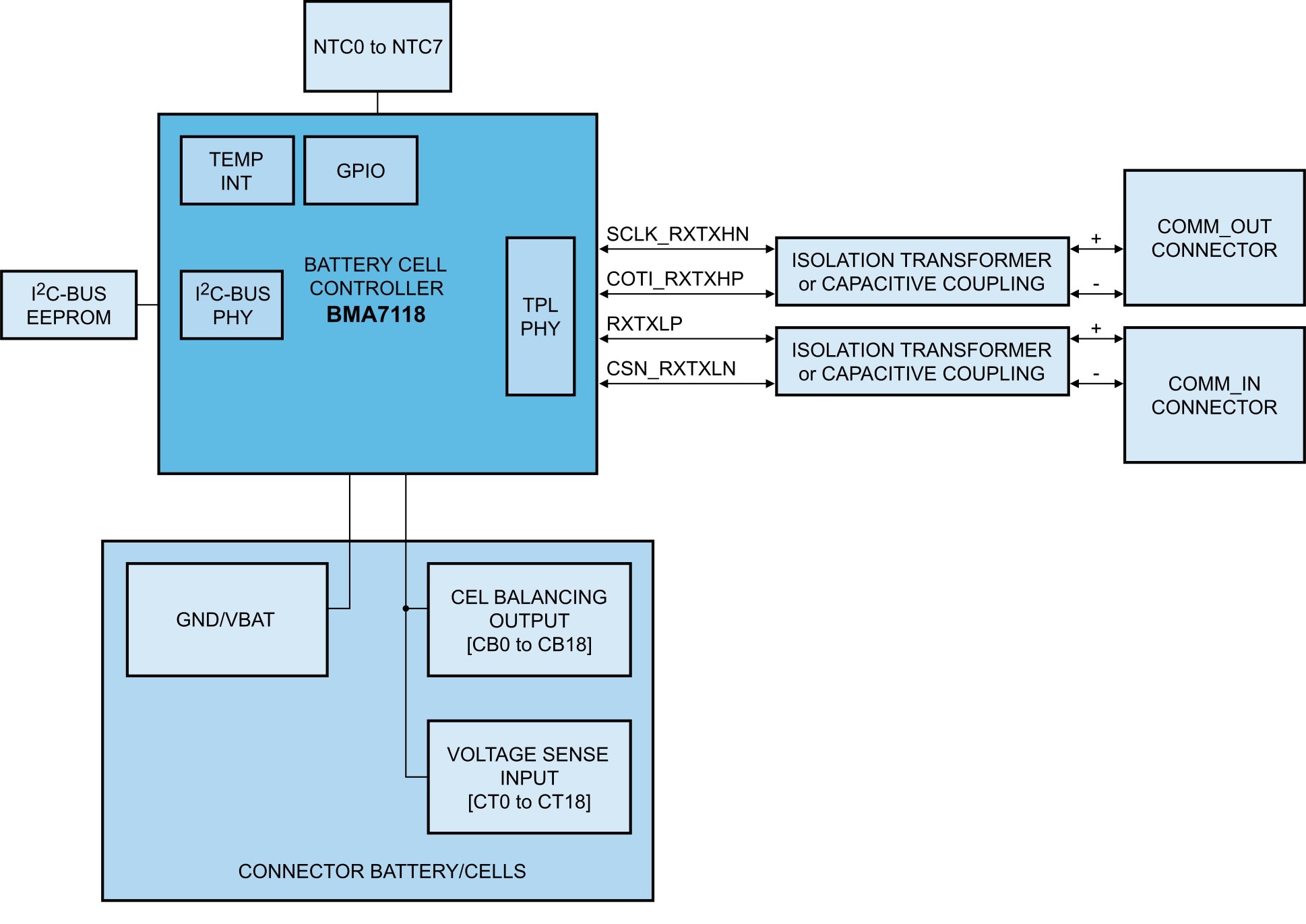

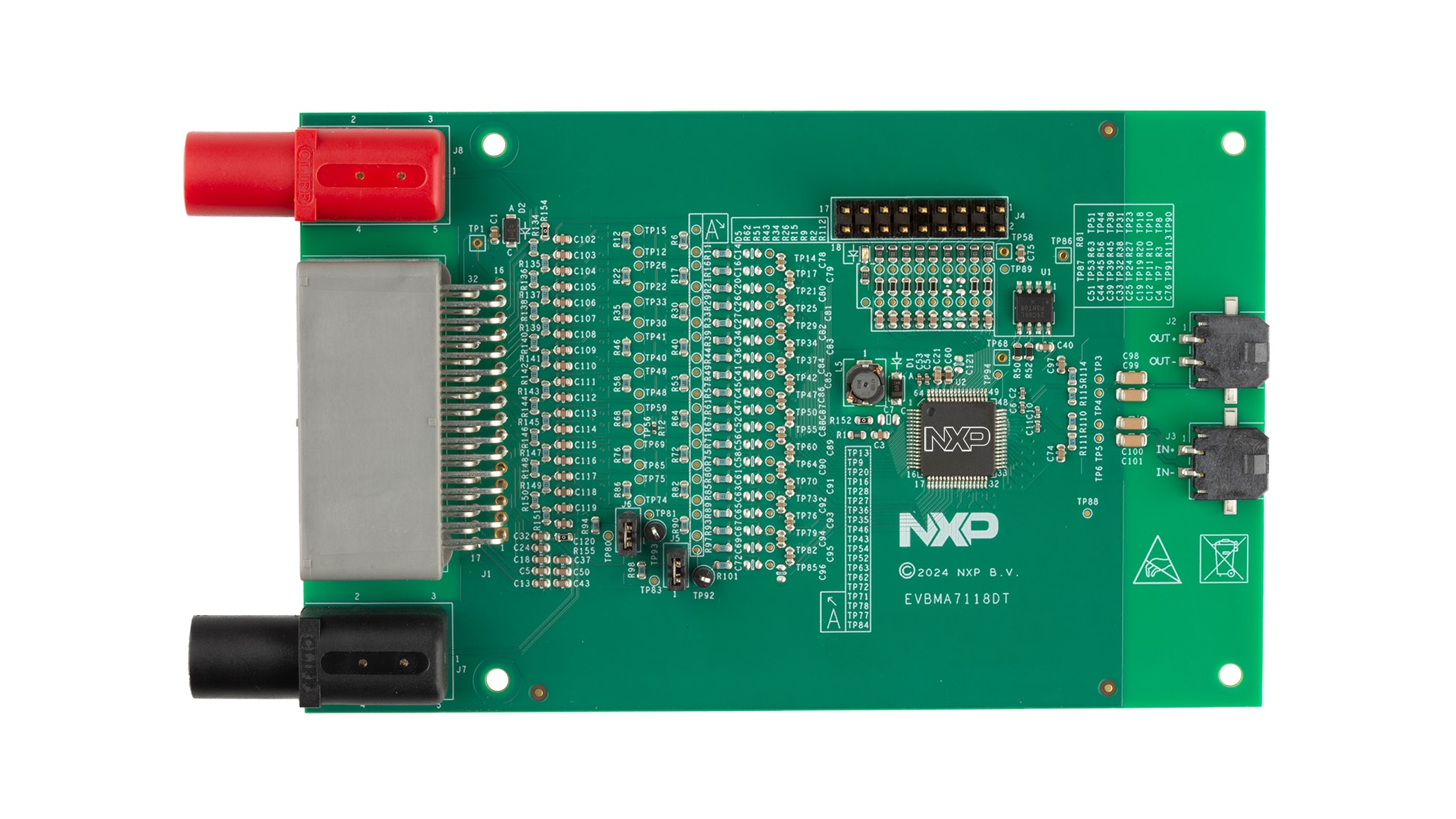

EVBMA7118DT是一款采用BMA7118芯片的电池监测评估板。BMA7118是一款18芯AFE集成电路(IC)。该板包含运行BMA7118所需的辅助元件。
EVBMA7118DT可直接由直流实验室电源供电。此外，该板还可连接到BATT-18EMULATOR或真实的电池组。
3. 配置硬件

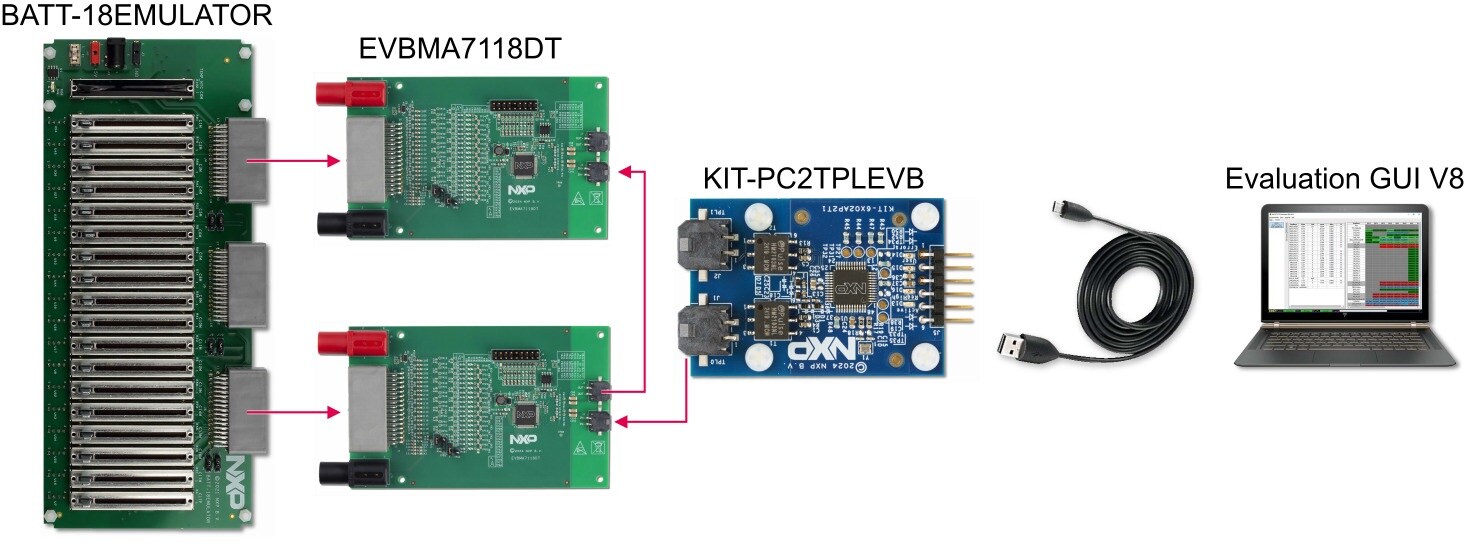

如图2所示为一套完整的系统配置。该配置采用BATT-18EMULATOR电池模拟器为两个EVBMA7118DT评估板供电并模拟电芯电压。KIT-PC2TPLEVB可实现与普通PC的通信功能。评估图形用户界面(GUI)不仅可显示测量电压，还支持用户与BMA7118器件进行交互。根据评估需求，该评估系统可采用不同组件进行灵活配置(例如：使用真实电芯，或更换不同的TPL通信信号源)。
