S32Z280-594EVB快速入门
上次修改时间：
Apr 20, 2025支持
S32Z280-594EVB评估板
1. 开箱即用
1.1 开箱即用
- 恩智浦S32Z280-594EVB评估板
- 带通用适配器的12V电源
- 板支架
1.2 硬件介绍
S32Z280-594EVB提供了一个全面的平台，用于评估和开发S32Z2高性能实时汽车处理器，支持硬件与软件开发，并具备强大的调试功能。恩智浦提供实时驱动程序(RTD)，需要安装在S32 Design Studio IDE中，包含一系列示例软件应用程序，以支持EVB的多种功能及外设。
1.4 板特性
- USB到UART接口
- 两个RCON控制器，用于自定义启动设置
- 1Kb EEPROM
- JTAG调试连接器
- 四线闪存
- 1个5Mbit/S CAN-FD接口和两个8Mbit/S CAN-FD接口
- 1个Micro-SD卡插槽
- 512Mb+64Mb闪存
- LPDDR4闪存
- BMS、Aurora Trace、Zipwire连接器
- 汽车以太网和LIN
- 用户LED
- 支持连接至S32X-MB主板，以扩展I/O功能
2. 获取软件
2.2 安装实时驱动程序(RTD)

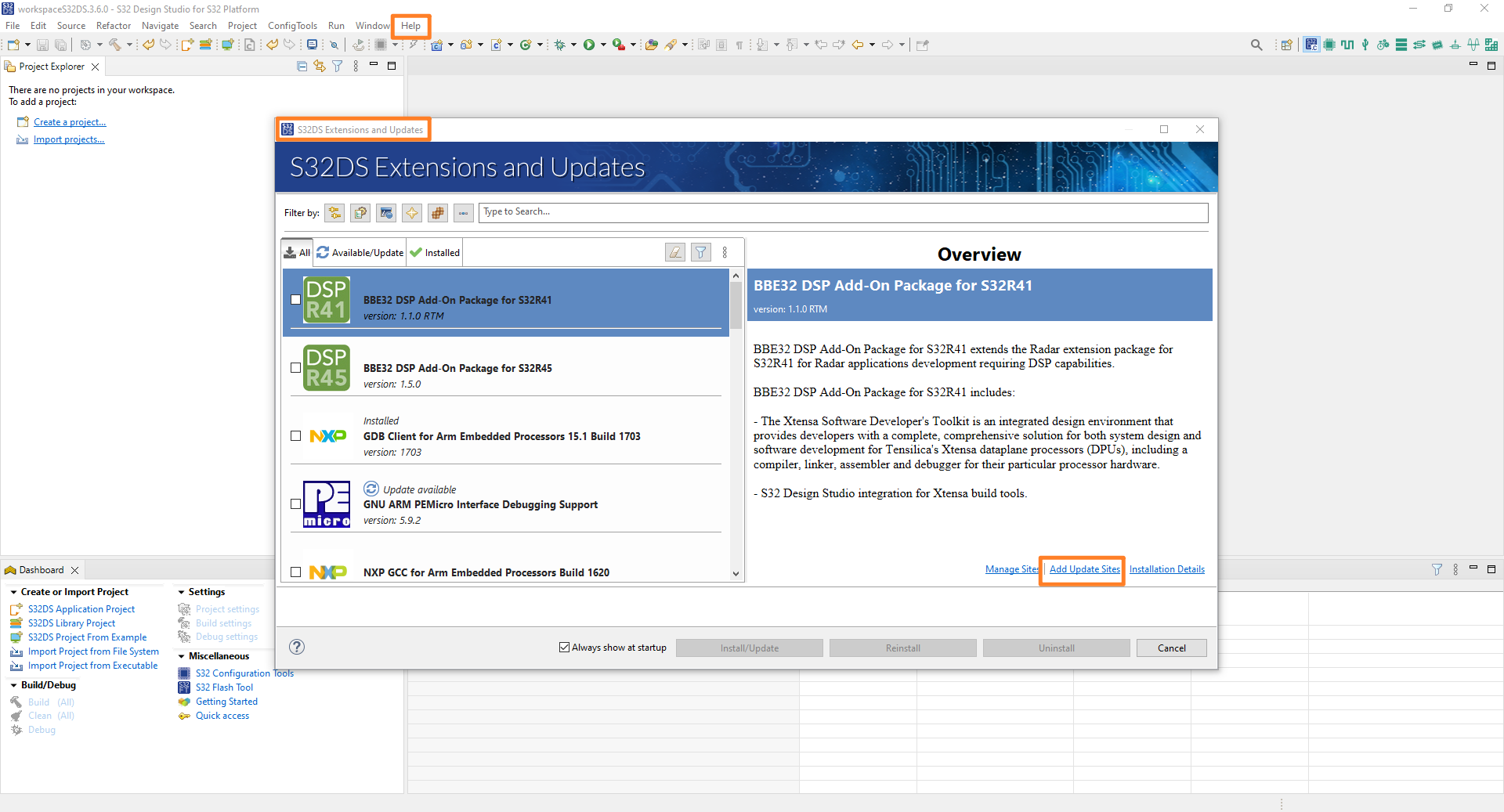

下载S32ZE Real Time Drivers Version 2.x.x updatesite.zip。打开S32 Design Studio。进入Help→S32DS Extensions and Updates→Add Update Sites(帮助→S32DS扩展和更新→添加更新站点)，然后选择下载的updatesite.zip。

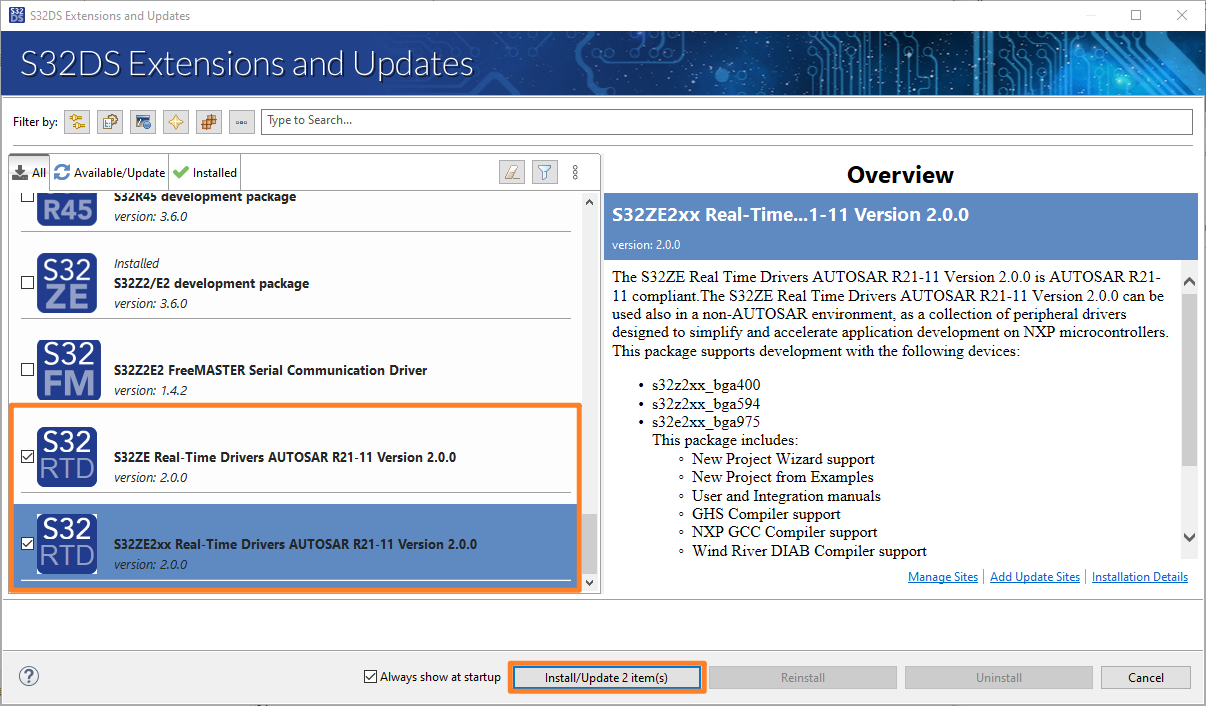

从“S32DS扩展和更新”窗口上的列表中查找并选择两个S32ZE实时驱动程序选项，然后点击安装/更新。
构建、运行
3.1 运行示例应用
- 打开S32 Design Studio 3.6.x及以上版本。

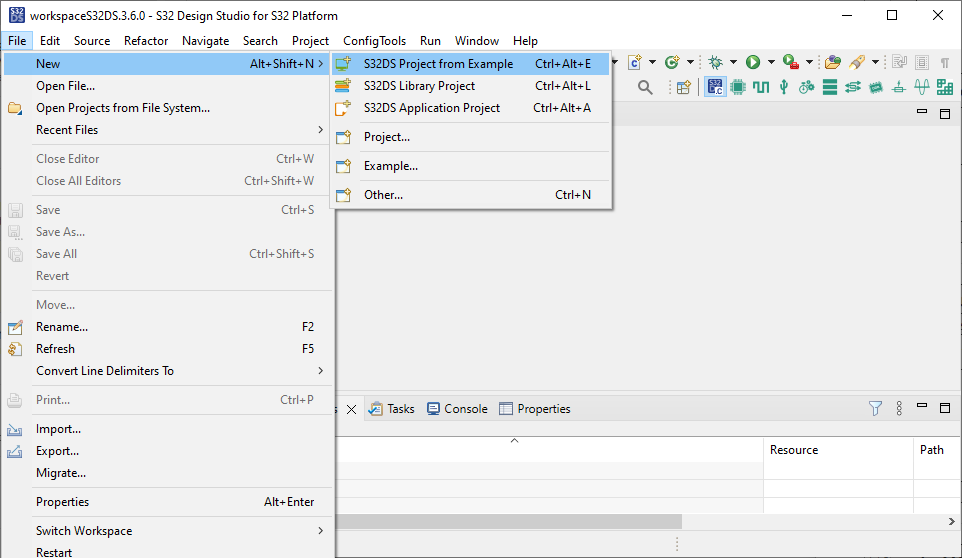

- 进入File→New→S32DS Project from Example(文件→新建→从示例创建S32DS项目)

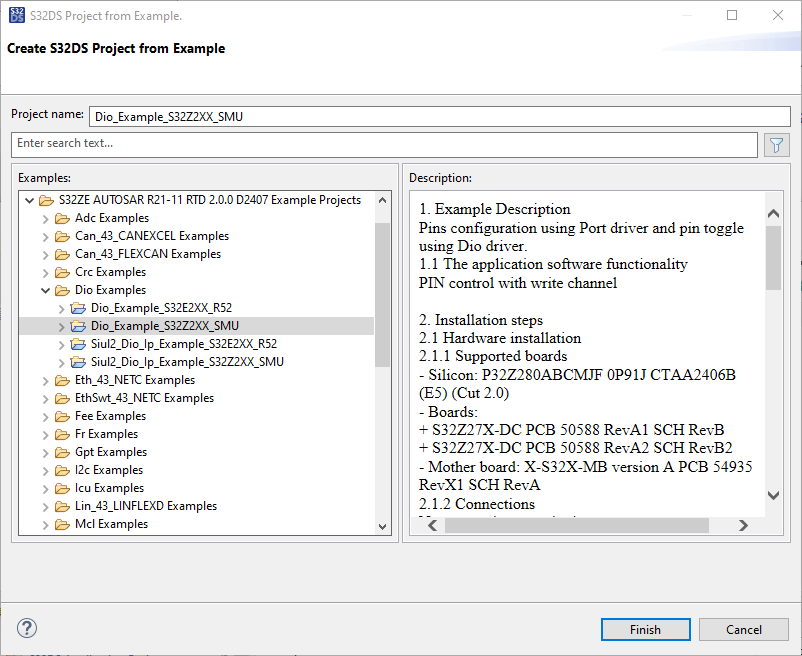

- 从Dio Examples选择

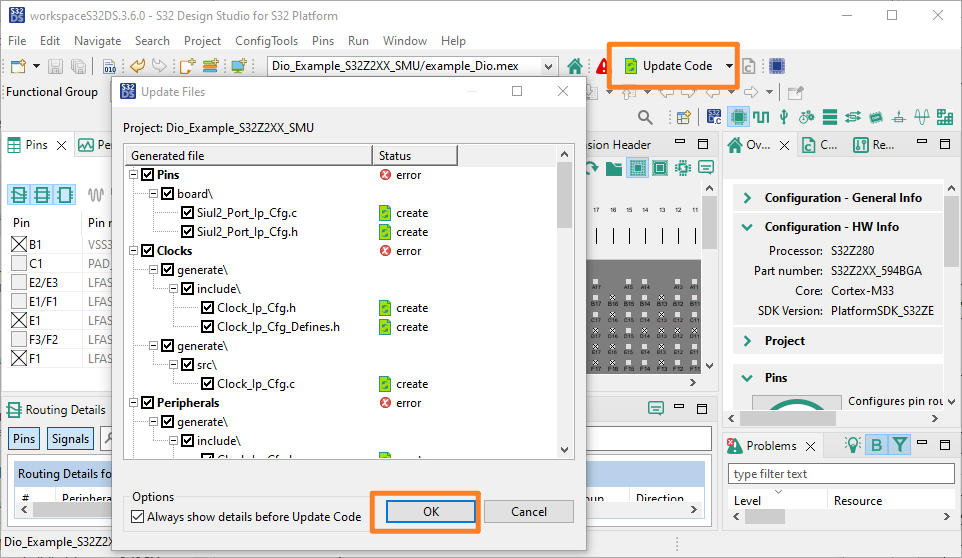

Dio_Example_S32Z2XX_SMU - 在项目资源管理器中双击

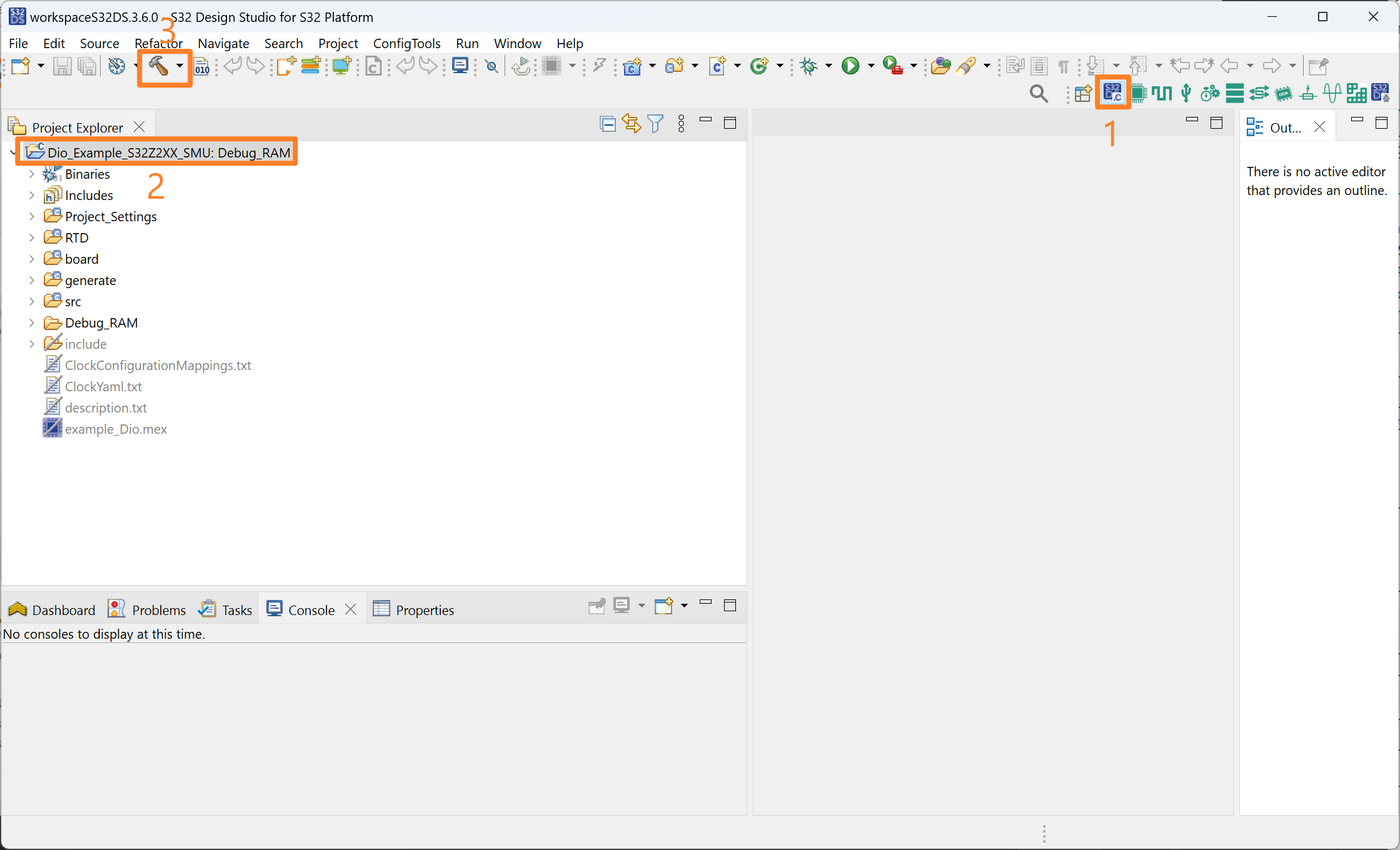

example_Dio.mex文件，然后单击Update Code→OK(更新代码→确定) - 点击“S32DS C/C++”图标，选择该项目，点击“构建”图标。
- 将EVB连接至12V电源。通过USB将S32硬件调试器连接至PC，使用

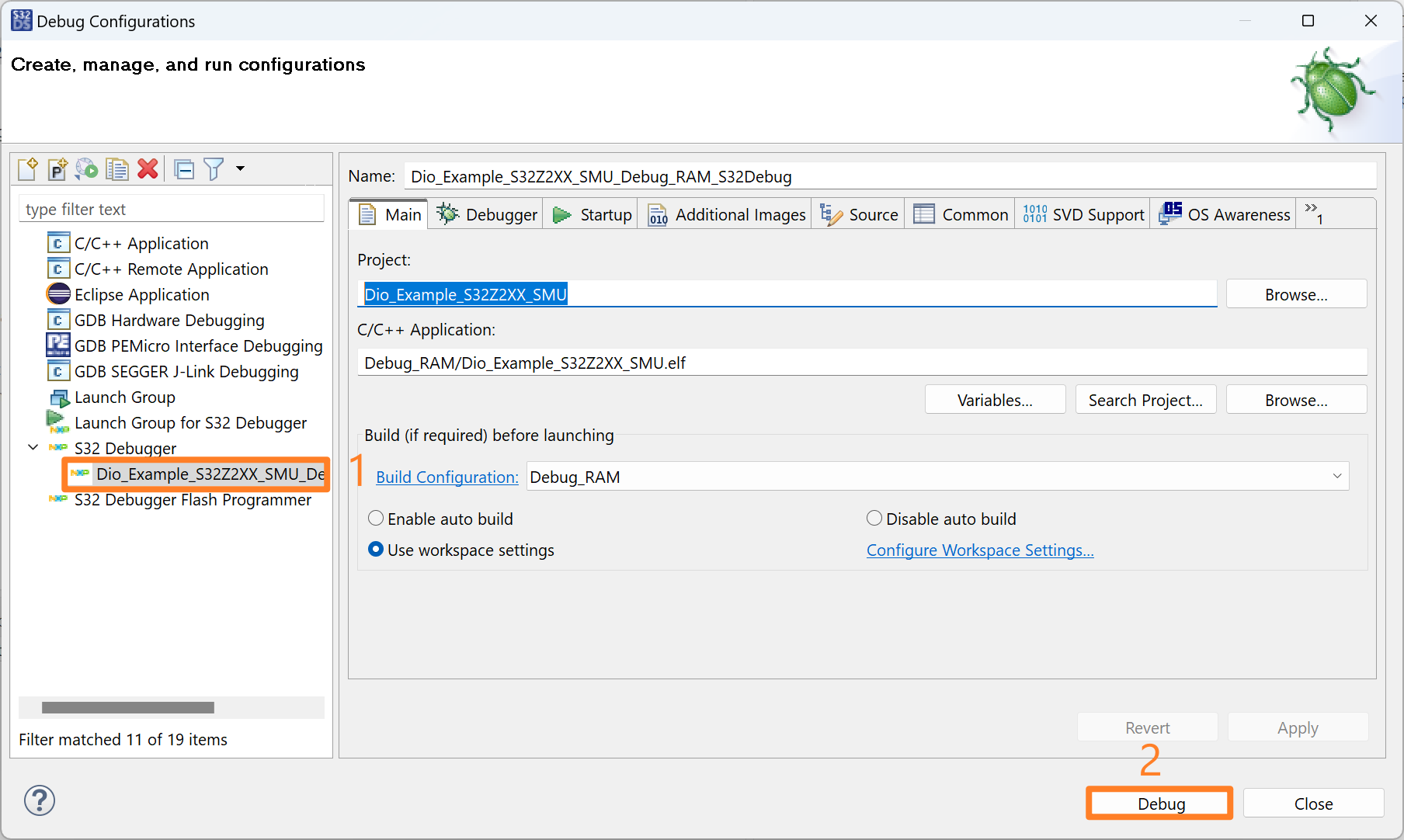

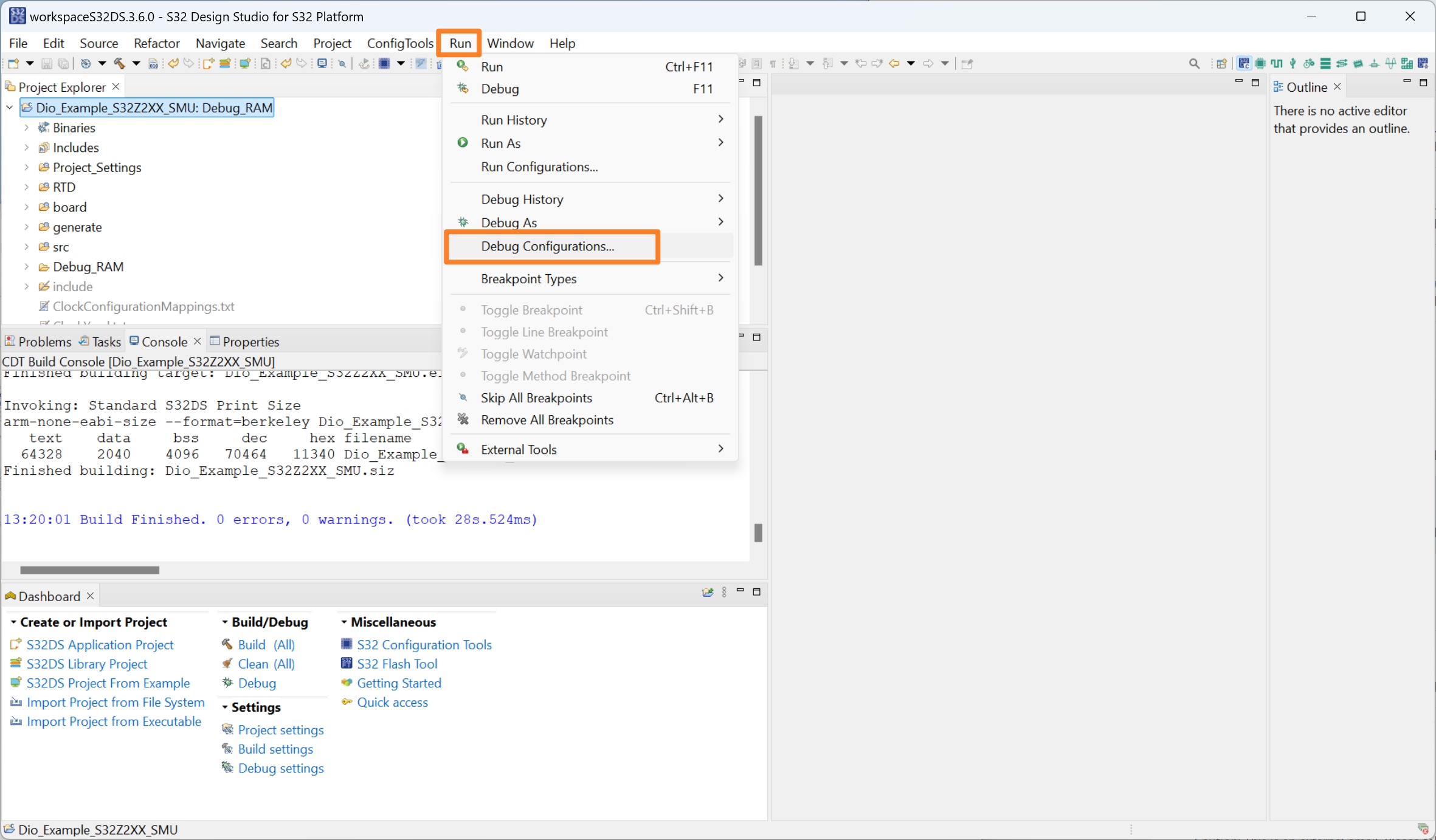

JTAG线连接EVB和S32硬件调试器。使用SW1打开EVB。 - 点击Run→Debug Configurations(运行→调试配置)
- 选择

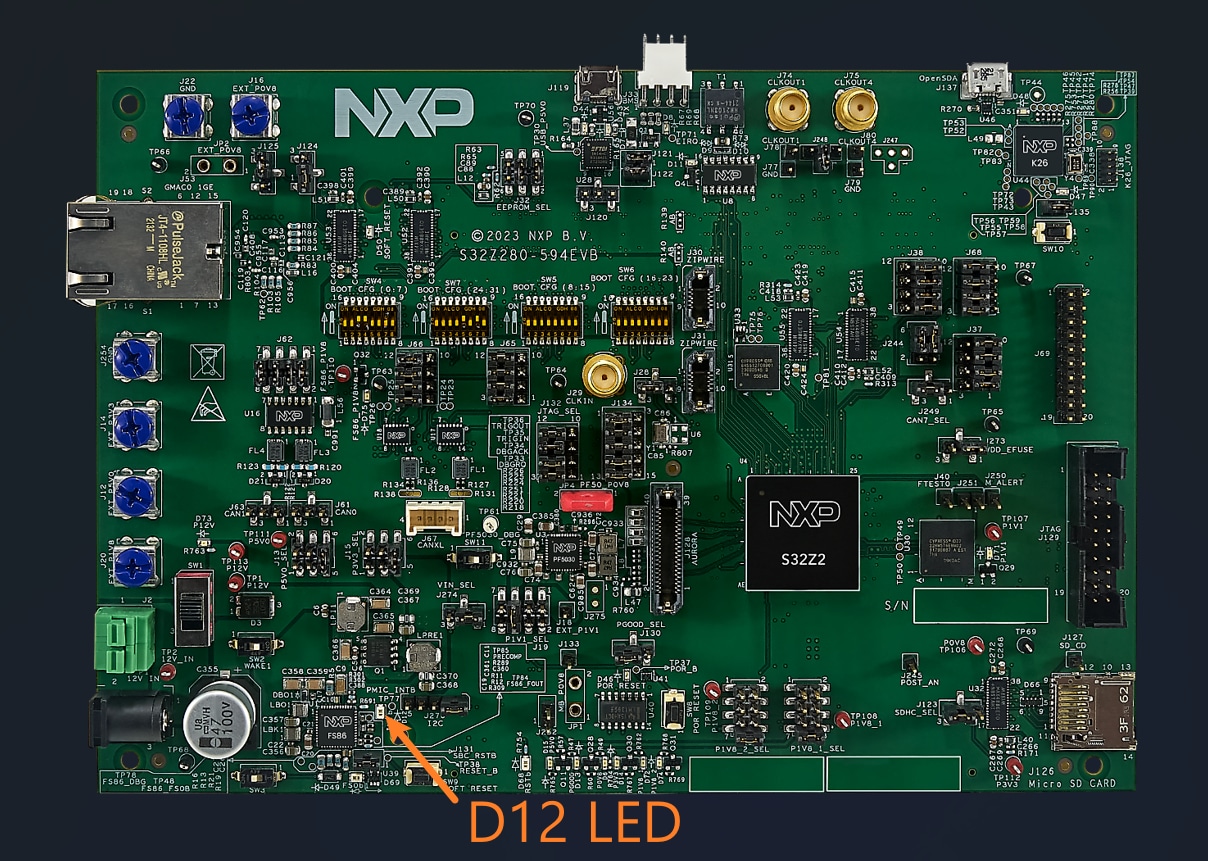

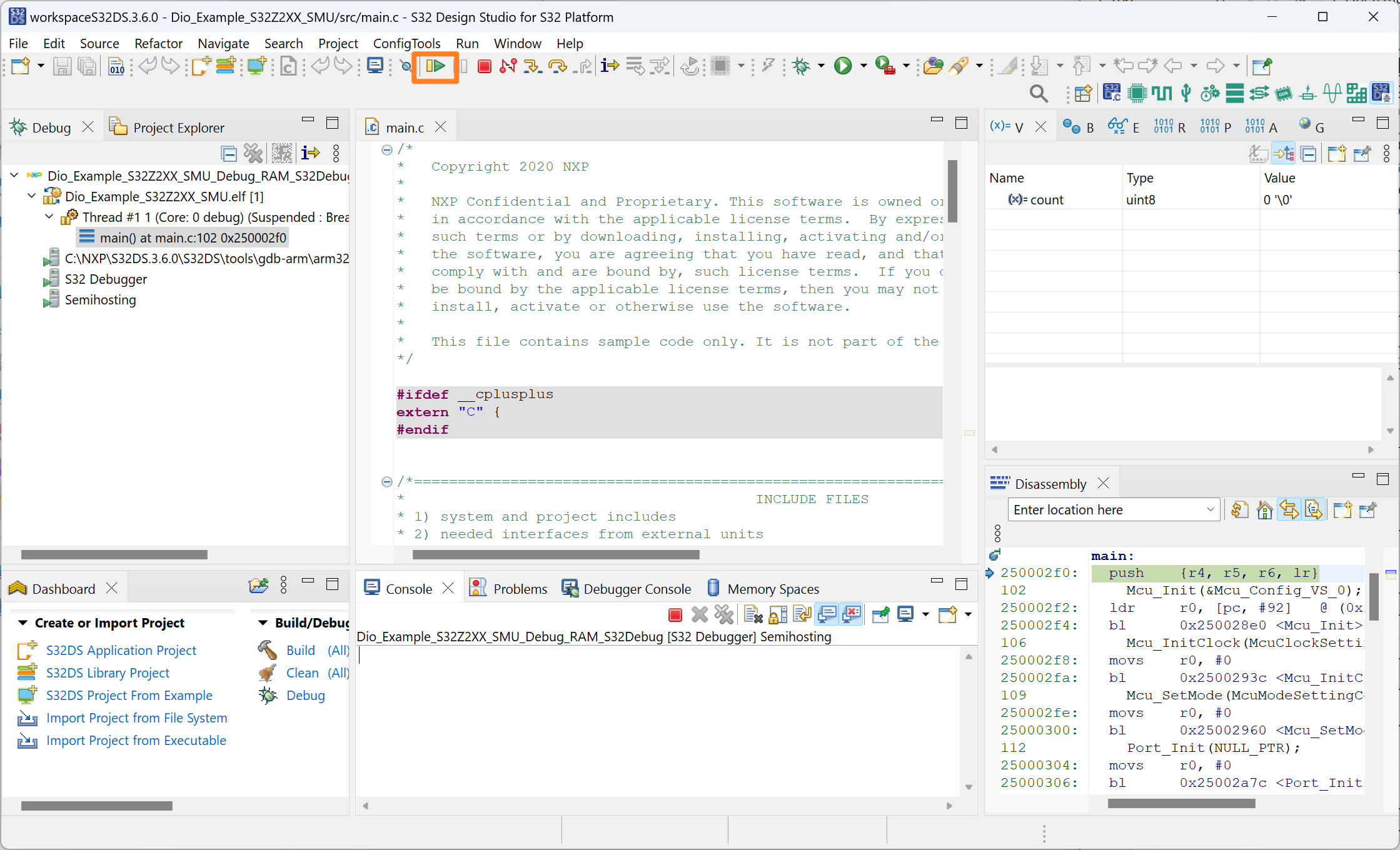

Dio_Example_S32Z2XX_SMU项目，点击“调试”。 - 恢复代码，观察EVB上的
D12开始闪烁。默认情况下，配置main.c，使D12闪烁10次。
