S32N5参考设计板快速入门

2.1 获取软件

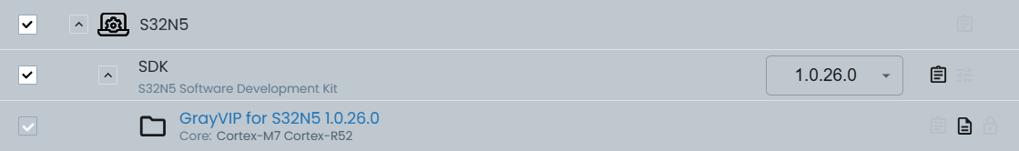

使用此RDB时，需要下载软件。所有可用的软件均可在汽车软件包管理器页面上找到。需要安装GrayVIP可执行文件。安装成功后，即可获得一个预构建二进制镜像，用于对板进行编程并完成S32N5 RDB的初始启动。下图显示了GrayVIP for the S32N5 (1.0.26.0或以上版本)下载文件在汽车软件包管理器中的位置。

汽车软件包管理器GrayVIP选项

注：若要运行本快速入门指南中所述的演示程序，无需安装全套GrayVIP软件包。尽管汽车软件包管理器要求下载所有的软件包，但只需安装GrayVIP可执行文件即可访问本指南中使用的预构建二进制镜像。如果计划使用完整的GrayVIP软件环境，则需安装其余的软件包。

本节概述了RDB的特性与组件。

3.1 板特性

S32N5 RDB的特性包括：

• 中央计算微处理器(MPU)
• 电源管理集成电路(PMIC)：FS04、PF5300
• 多个启动配置
• 支持多种以太网协议
• 支持多种通信协议
• 支持ASIL D安全等级

3.2 板说明

S32N5 RDB搭载了S32N5超高集成度汽车处理器。该板旨在支持处理器及其集成子系统，提供了一个全面的评估和开发平台。其板载组件(如IC)、外设及外部连接选项支持用户高效地评估器件功能，并加速目标应用开发进程。

3.3 板组件

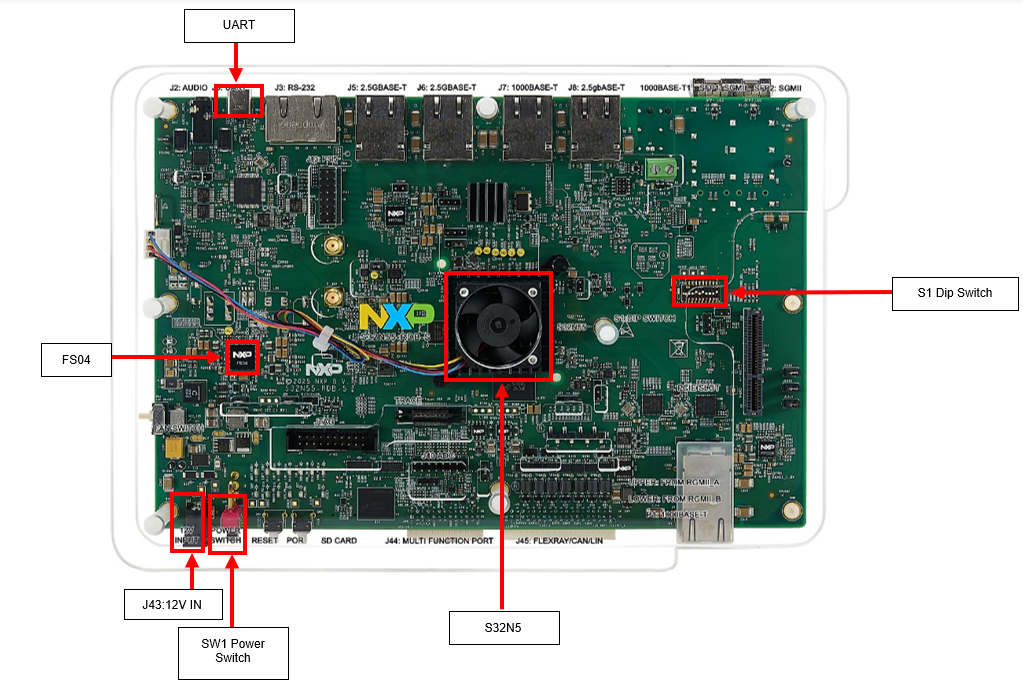

下图概述了S32N5 RDB的组件。完整且详细的图示也可在《S32N5 RDB用户指南》中找到。下图中突出显示的组件与本入门指南最为相关。

本节将引导您完成板的连接与配置。

4.1 连接电源

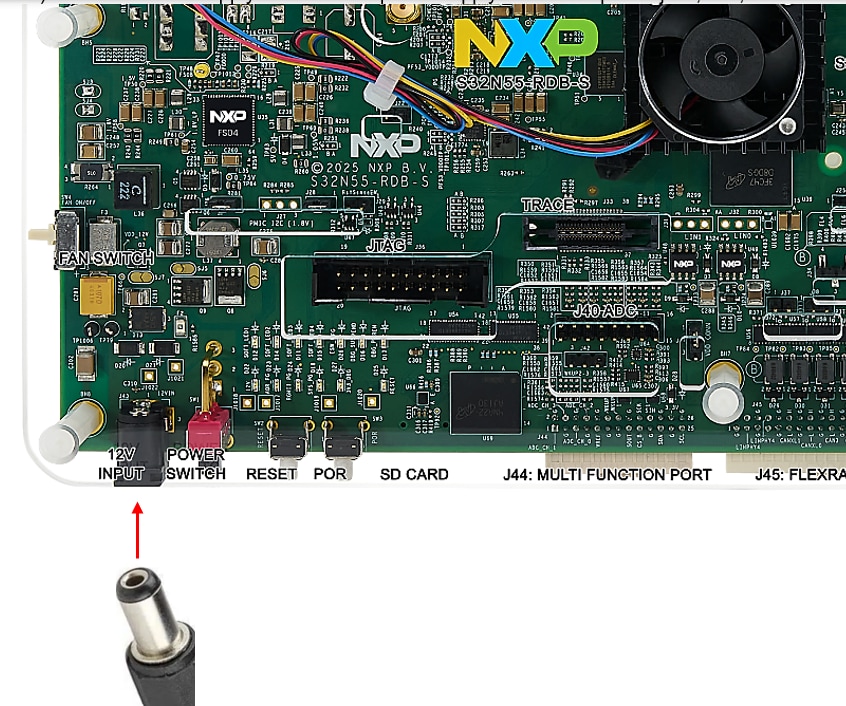

将电源连接至S32N5 RDB上的12V电源插孔J43。

4.2 连接USB线

使用USB Type-C线，将RDB的J1端口连接至Windows PC的USB端口。

4.3 配置启动模式

将开关S1[1:4]设置为0b0000，在串行模式下启动。

4.4 给板上电

打开RDB上的电源开关SW1。

4.5 烧写GrayVIP预构建镜像

按照以下步骤，在XSPI闪存中烧写GrayVIP预构建镜像(GrayVIP_IVT_GrayVIPApp_Blob.bin)，该镜像位于\prebuilt\gcc\binaries目录下：

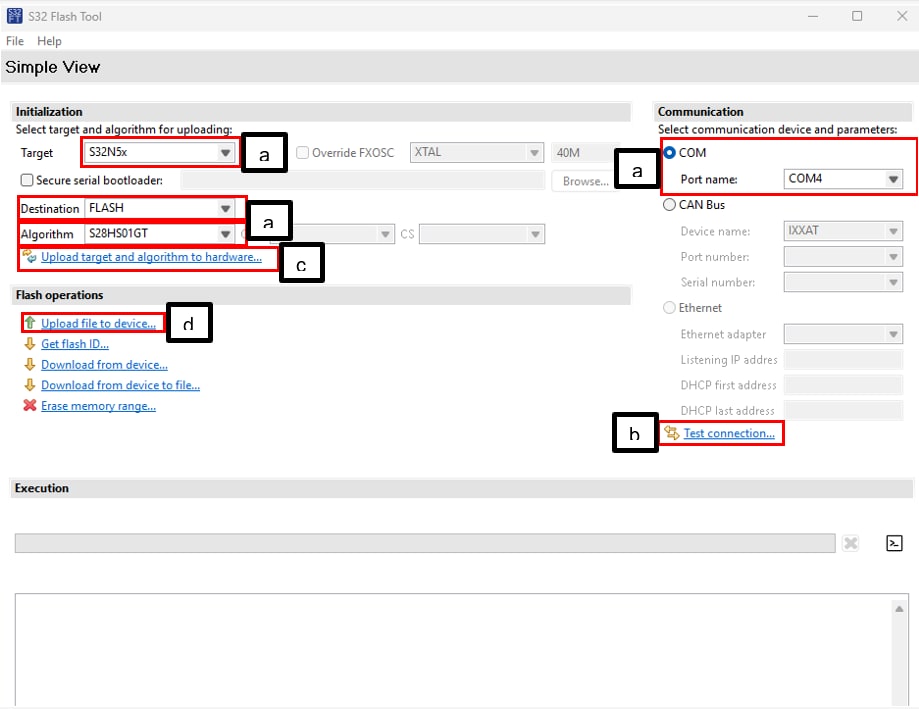

1. 打开S32 Flash工具，并进行以下选择：
   • 目标：S32N5X
   • 目标位置：FLASH
   • 算法：S32HS01GT
   • COM端口：第三个COM端口
     (注：正确的COM端口可能有所不同。请继续下一步，确认正确的COM端口)
2. 选择“测试连接……”，确认COM端口连接正常
3. 选择“将目标和算法上传至硬件……”，加载闪存算法
4. 选择“将文件上传至设备……”，将镜像烧写到XSPI闪存。
   (出现提示时，选择步骤4.5中提到的二进制文件)

下图展示了上述分别对应a、b、c、d的配置步骤。

4.6 给板断电

烧写完成后，关闭S32N5 RDB上的电源开关(SW1)。

4.7 配置XSPI启动模式

将开关S1[1:4]设置为0b0001，从XSPI闪存启动。

本节将引导您在S32N5 RDB上加载并运行GrayVIP软件。请按照以下说明在RDB上运行GrayVIP。

5.1 设置串行控制台

1. 打开首选的串行控制台(如Tera Term或MobaXterm)，此时应出现四个COM端口
2. 打开第三个COM端口，并将波特率设置为230400
3. 此外，打开编号最小的COM端口，并将波特率设置为115200
   (注：COM端口分配可能会有所不同。如果未出现预期输出，请确认已选择正确的COM端口)

5.2 启动S32N5 RDB

使用SW1电源开关，开启S32N5 RDB。

5.3 运行GrayVIP

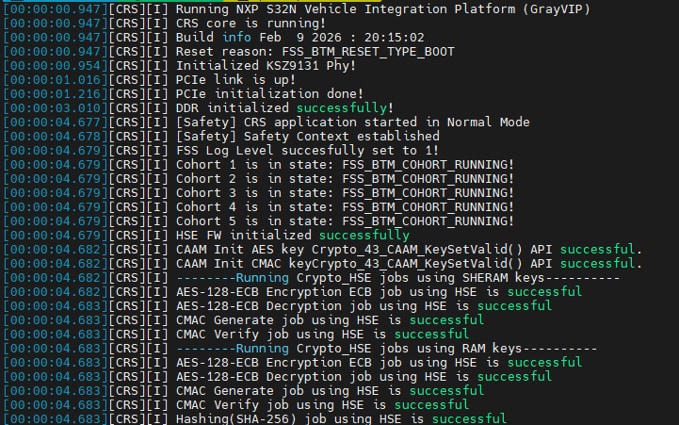

XSPI启动完成后，GrayVIP软件即被执行。串行控制台将显示在RDB上运行的GrayVIP软件的输出日志(参见以下示例)。

板信息

可在以下文档中找到RDB的信息：

• S32N55-RDB-S参考设计板设计文件

更多参考

除S32N5 RDB页面外，以下资源也可能有所帮助：

• S32Z2：安全可靠的高性能实时处理器
• S32E2：安全可靠的高性能实时处理器，支持执行系统
