IMX8MMINI-IARD内插板快速入门
上次修改时间：
2023-04-29 15:05:00支持
面向Arduino Shield的i.MX8M Mini EVK内插板
1. 开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用IMX8MMINIIARD内插板的过程。
1.1 套件内含物/装箱单
IMX8MMINI-IARD内含物包括：
- 完成组装和测试的内插板，存放在防静电袋中
- 快速入门指南
注意事项
此产品尚未经过正式的EMC评估。用户有责任确保任何成品组装符合有关EMC干扰的适用法规。EMC测试和CE的其他测试要求也由用户负责。
2.获取硬件
2.1 板特性
- 与i.MX 8M Mini LPDDR4 EVK板配合使用
- 直接连接（作为夹层卡，可连接到i.MX Mini LPDDR4 EVK_
J1003） - 直接连接Arduino卡和设备
2.2 板说明
IMX8MMINI-IARD内插板旨在与imx8m Mini LPDDR4 EVK板一起使用。i.MX 8M Mini LPDDR4 EVK是一个评估板，主要用于测试和操作由恩智浦半导体公司设计和制造的i.MX Mini应用处理器。
在几个外设中，该EVK包含一个通用扩展接头，允许EVK和其他设备之间的灵活互连。但是，此EVK板不含Arduino端口。IMX8MMINI-IARD内插板旨在弥补这一缺陷。i.MX 8M Mini LPDDR4 EVK将内插板连接到扩展接头J1003，可直接连接与Arduino兼容的板和设备。
2.3 板组件

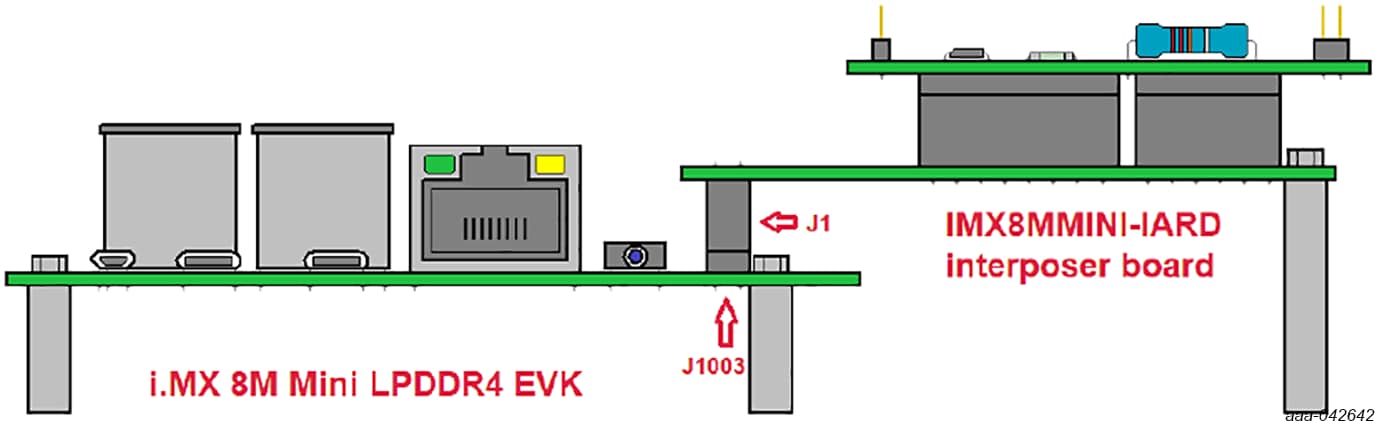

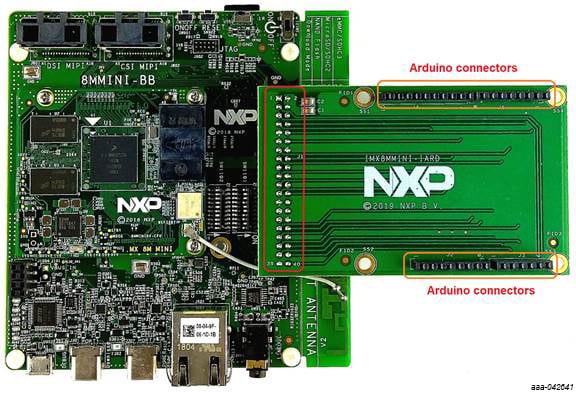

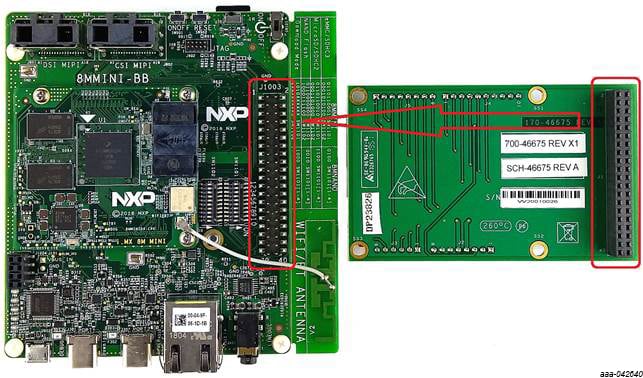

如图1和图2所示，通过将J1接头（位于内插板底部）插入J1003扩展接头（位于EVK顶部），此内插板可以连接到此EVK。
该组件允许用户将任何配备Arduino接口的子卡或外部设备连接到i.MX 8M Mini LPDDR4评估板。
