i.MXRT7xx-EVK快速入门
本文档内容
-
开箱即用
-
获取软件
-
构建、运行
-
Developer Experience (开发人员体验)
1. 开箱即用
现在开始试用i.MXRT700板！您可以选择观看短片中的操作顺序或遵循下列详细操作步骤。

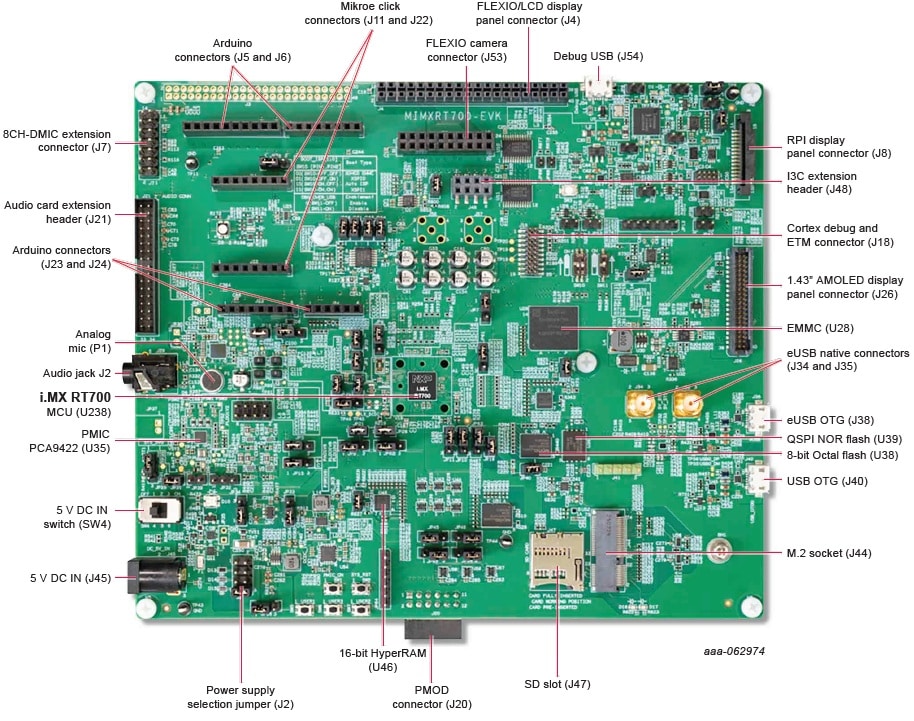

1.1 熟悉板
i.MXRT700板预编程了一个带LED闪烁的演示程序。这是一个健全性检查，用来检验设备是否能按照预期正常工作。
1.2 连接板

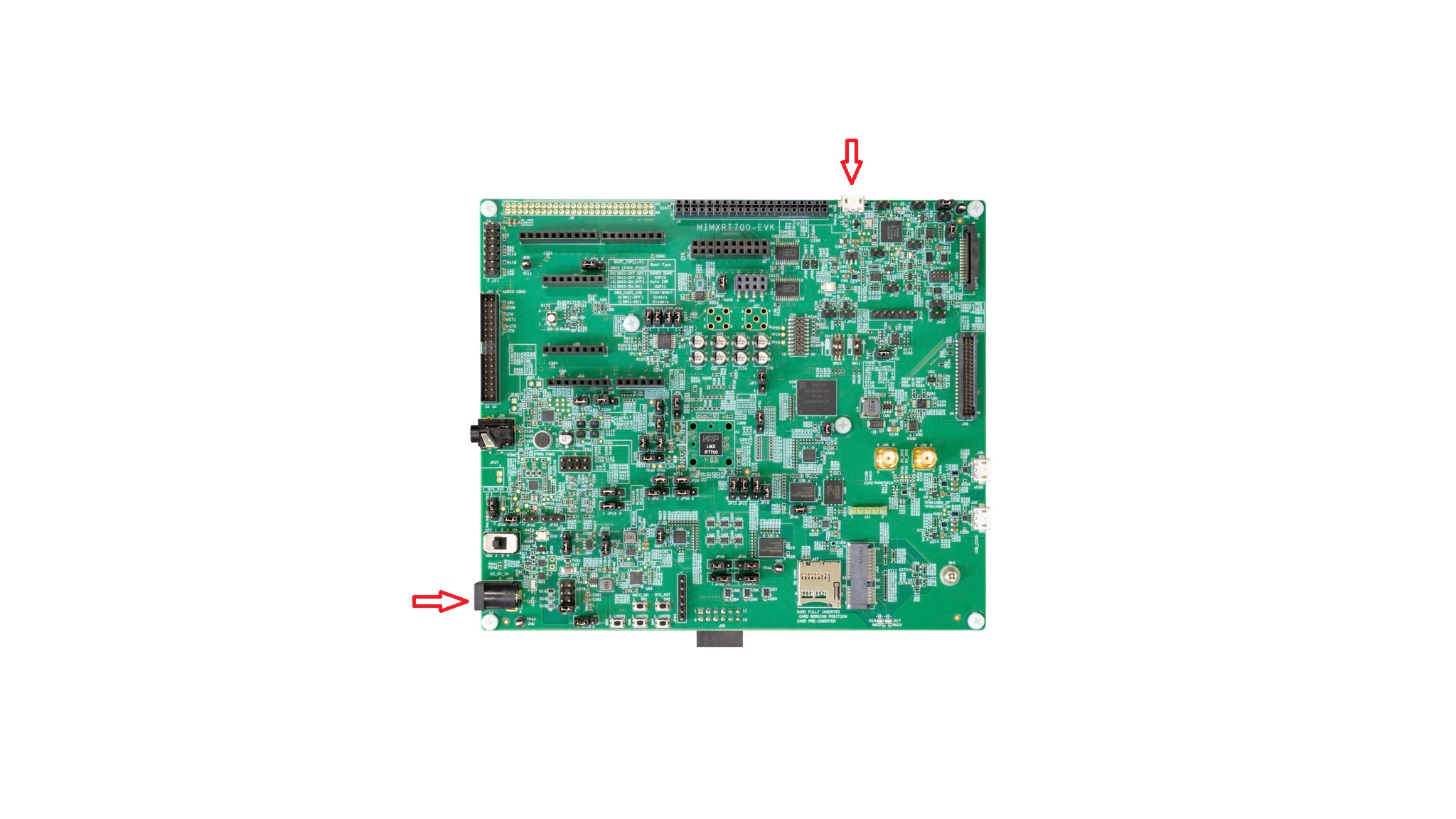

使用micro USB线缆将连接器J54连接至主机或电源，给板上电并运行演示程序。这时，您应该看到RGB LED指示灯以稳定的节奏闪烁。
2. 获取软件
2.1 安装工具链
恩智浦提供免费工具链，VS Code带有恩智浦扩展，可实现快速、灵活的开发。
了解如何为主机安装VS Code，参考以下教程。
想使用不同的工具链？
如果需要帮助选择，请浏览MCUXpresso软件和工具套件。MCUXpresso SDK支持IAR、KEIL和命令行GCC等其他工具。
2.2 采用MCUXpresso SDK，快速开始设计
GitHub上的MCUXpresso SDK由多组软件构成，这些软件分布在不同的存储库中。MCUXpresso SDK使用主流West清单工具明确列出所包含的软件。安装了恩智浦扩展“MCUXpresso for VSCode”后，GitHub存储库将成为存储库菜单中的一个可用选项。
MCUXpresso SDK为免费附赠，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。或者，也可以从MCUXpresso SDK Builder下载并安装一个本地的SDK压缩包。
2.3 MCUXpresso配置工具
MCUXpresso配置工具是一套集成的配置工具，既可指导用户创建新的MCUXpresso SDK项目，还可提供引脚和时钟工具，以生成适用于定制板的初始化C代码。如果使用不同的IDE，它既可作为MCUXpresso IDE的一部分完全集成，也可作为独立的工具。
点击下面的“Get MCUXpresso Config Tools”(获取MCUXpresso配置工具)，获取配置工具安装程序。
2.4 编程和配置工具
MCUXpresso安全配置(SEC)工具是一款基于GUI的应用，用于简化在恩智浦MCU上生成和配置可启动的可执行文件。建议所有用户首先使用MCUXpresso安全配置(SEC)工具进行试运行和大规模生产。它支持在量产阶段对恩智浦微控制器进行安全编程和设备配置。下载该工具后，可在“帮助”选项卡下找到用户指南。按照“处理器特定工作流程”一章中针对您的板的说明进行操作。
3. 构建、运行
如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，可能想知道如何自己完成构建和调试。“MCUXpresso for Visual Studio Code快速入门”按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。
3.1 使用VS Code构建和运行示例
以下步骤将指导您通过VS Code为基于RT700的Cortex-M33应用运行hello_world演示应用。
前提条件：
本示例适用于Windows 10，但MCUXpresso for Visual Studio Code也可以轻松安装在MacOS和Linux上。
https://www.nxp.com/design/design-center/training/TIP-GETTING-STARTED-WITH-MCUXPRESSO-FOR-VS-CODE按照MCUXpresso for VS Code扩展的软件安装步骤进行操作。
- 本节将导入面向RT700微控制器的MCUXpresso SDK。

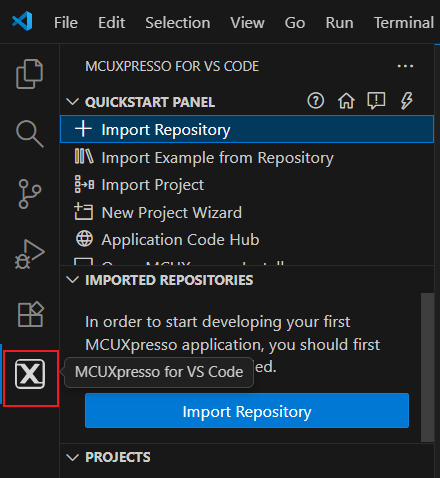

- 1. 在MCUXpresso for VS Code的“快速启动面板”中，点击“导入存储库”按钮，如下所示。

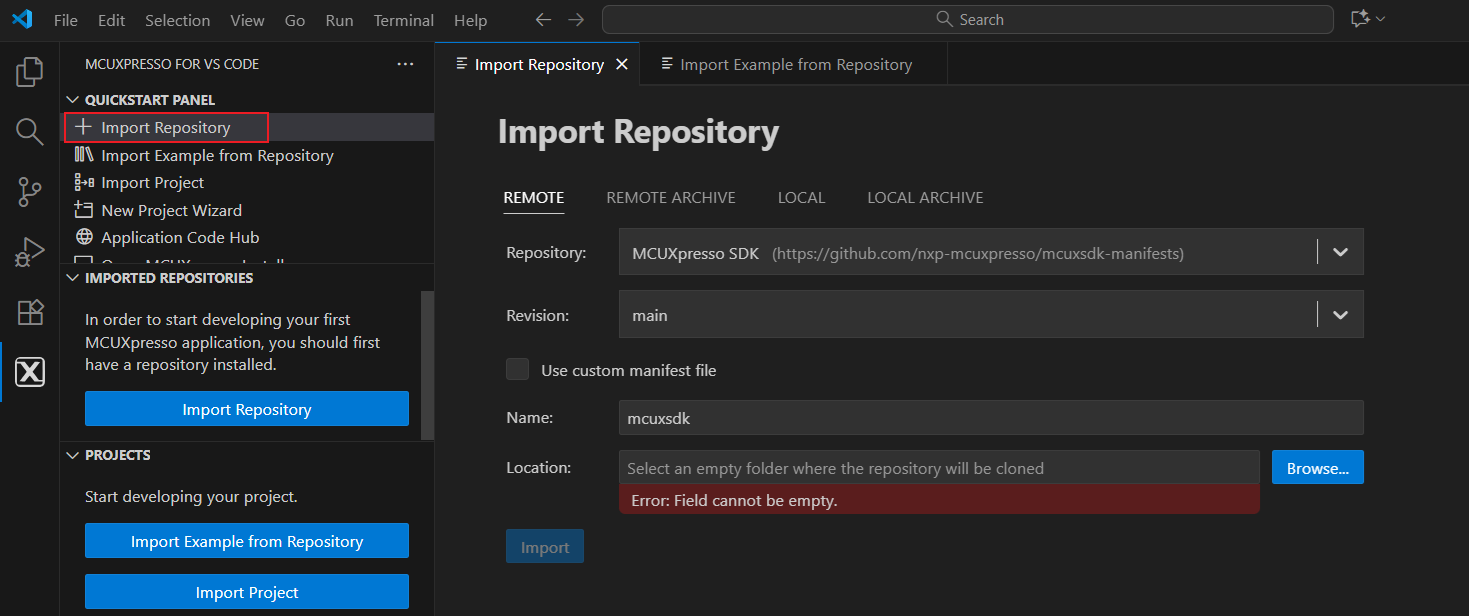

- 2. 选择“远程”选项，从github导入存储库。

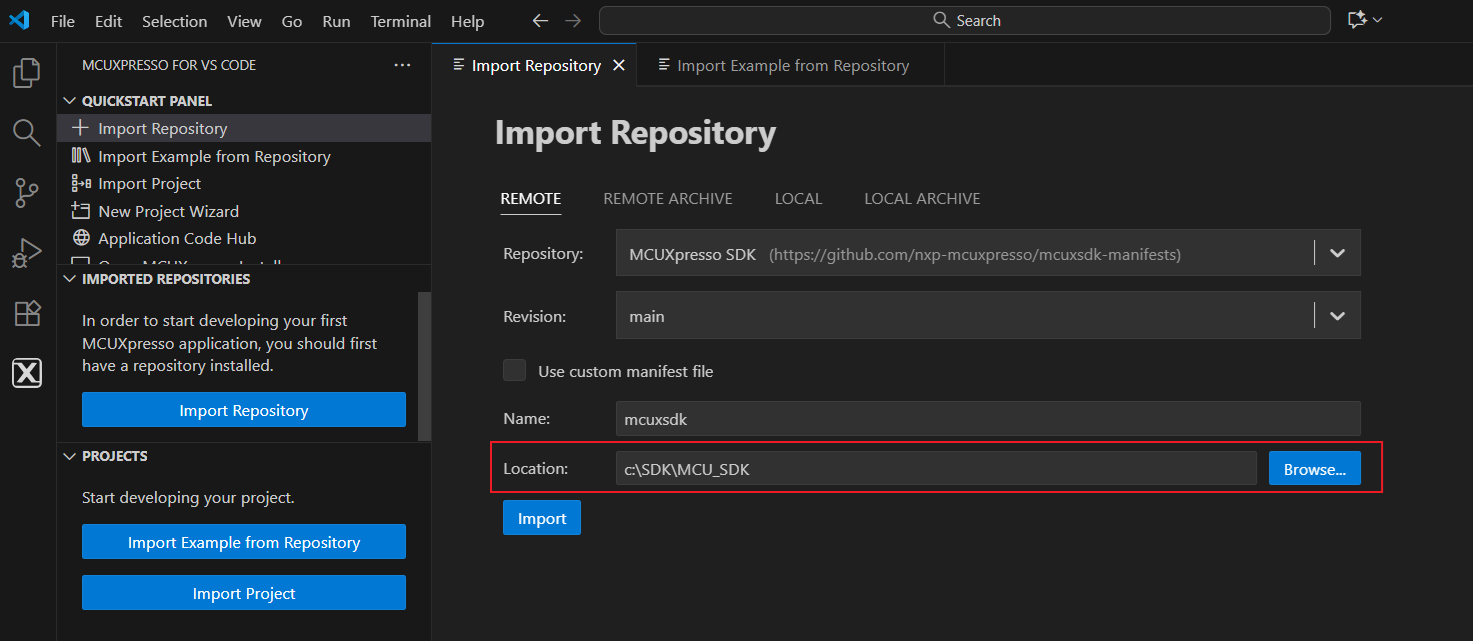

- 3. 浏览至用于存储SDK的文件夹位置，然后点击“导入”。

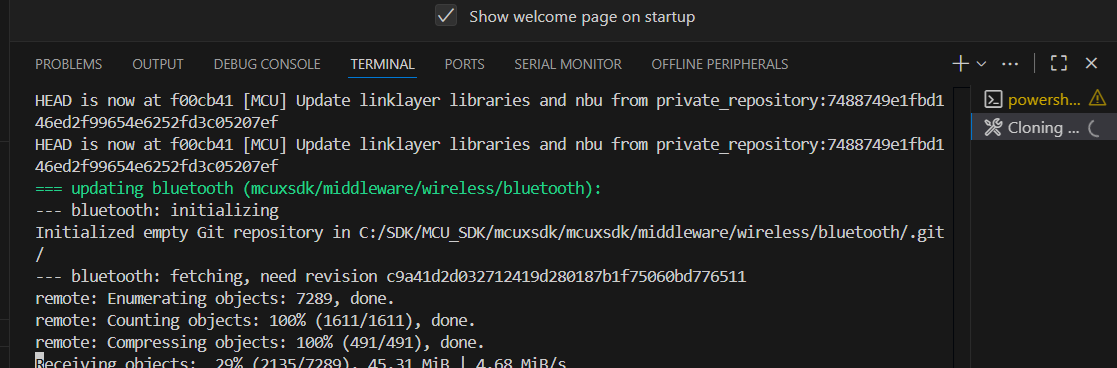

- 4. 终端输出显示SDK下载进度。
- 导入示例项目

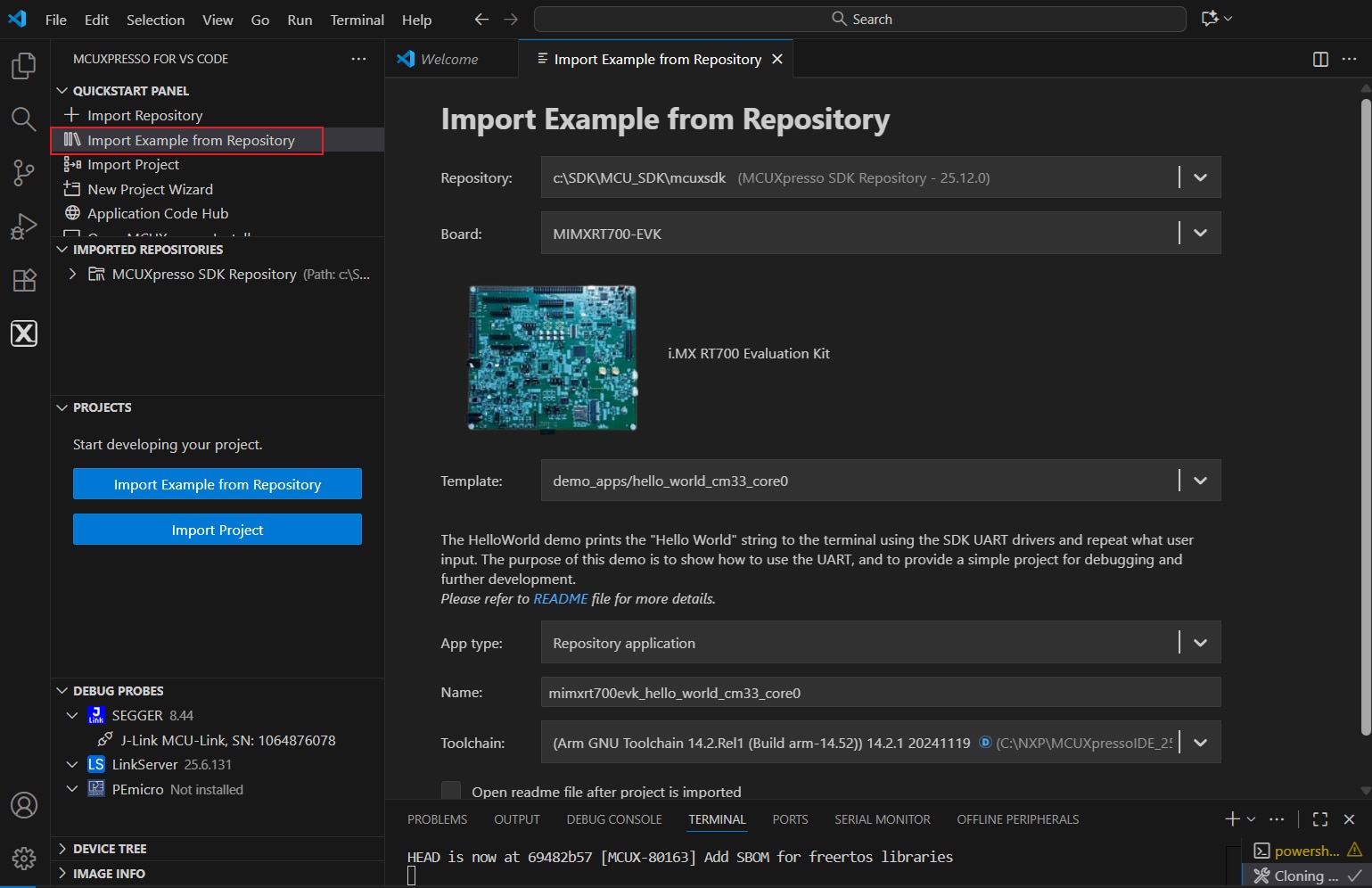

- 在“快速启动面板”中点击“从存储库导入示例”按钮，然后在“从存储库导入示例”窗口中填写相应的信息。
- 从已下载的本地文件夹中选择存储库。
- 点击“选择板”，查看所选存储库支持的板。较长的板列表可以通过在可用选择区域中输入来进行筛选。
- 选择MIMXRT700-EVK。选择板后，会显示该板的图片，以帮助用户确认选项。
- 点击“选择模板”，显示所选存储库中可用的示例列表。
- 长列表示例可以通过在可用选择区域中输入进行筛选。(例如，输入Hello来筛选Hello World示例)。选择demo_apps/hello_world
- 点击“选择工具链”，从可用构建工具列表中选择一个。MCUXpresso安装程序提供一个默认选项“ARM GNU tool chain version xx” (“ARM GNU工具链版本xx”)。
- 该工具还会在其他默认位置查找MCUXpresso IDE安装。这些可能会被列为GNU Arm工具链的替代选项。

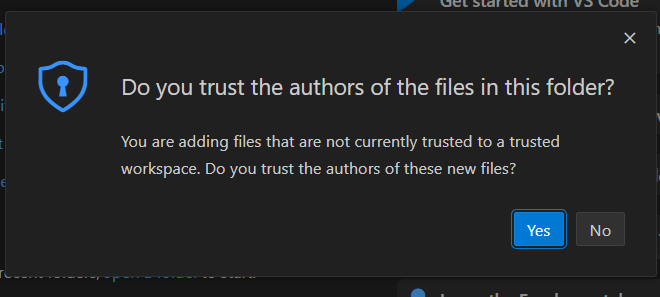

- 点击“创建”。这会在您的“项目”面板中添加RT700的新“Hello World”示例。如果弹出询问是否信任文件作者的窗口，请点击“是”即可。
构建项目

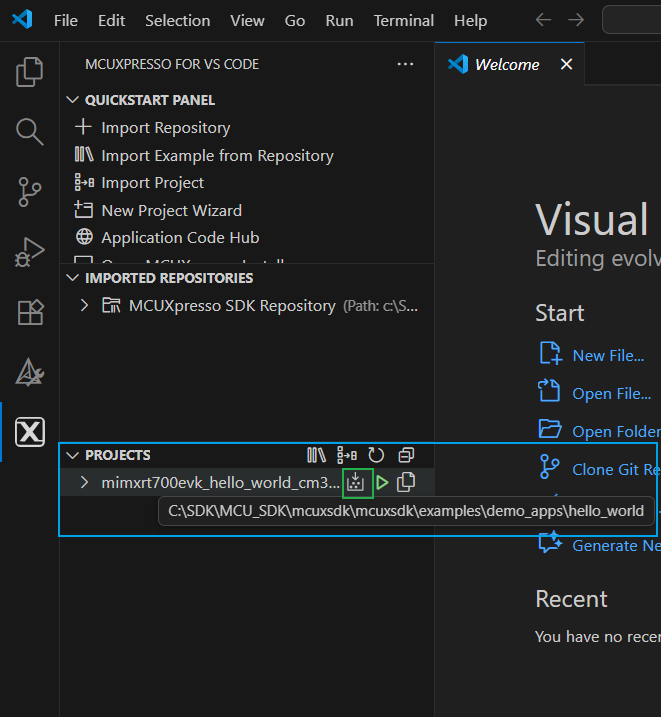

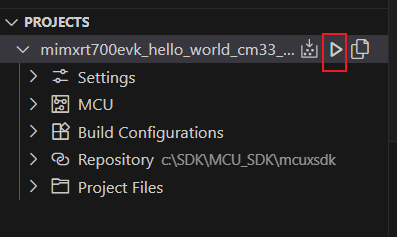

构建流程在创建项目时配置。用户可以点击项目视图中的一个图标启动构建。 点击项目名称右边的“构建”图标，项目构建开始。如果想切换回“MCUXpresso扩展”视图，可以点击左侧导航栏中的“X”图标。您可能仍然处于前一节的“资源管理器”视图。点击hello_world项目右边的“构建”图标。

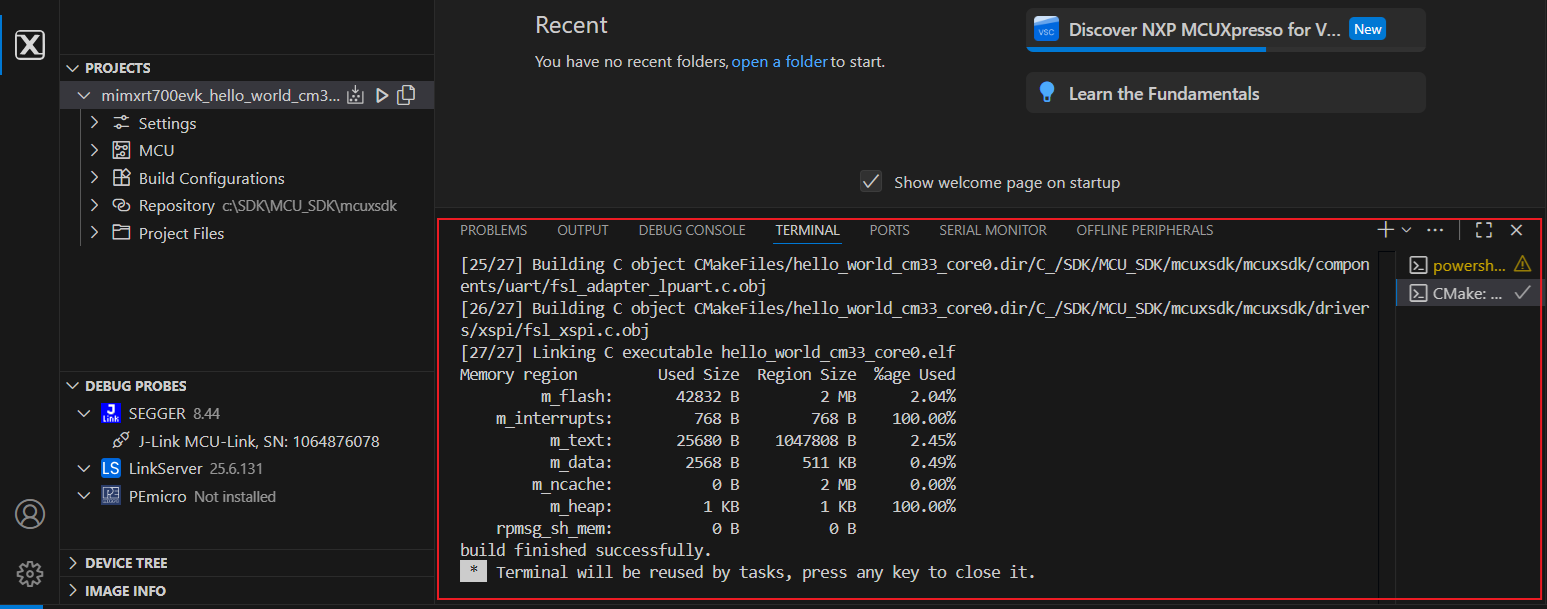

构建流程就会开始。界面底部的OUTPUT终端标签显示构建进度。也可以右键点击项目名称，显示更多的构建选项。点击Rebuild或Clean Build，之前构建的残留文件会被删除，项目重新构建。否则，点击“Build Selected”，会输出“no work to do”。
烧写和调试项目
MCUXpresso for Visual Studio Code可以让用户为恩智浦微控制器编程和调试项目。这些步骤需要正确安装和配置硬件调试器驱动程序。MCUXpresso for Visual Studio Code支持使用恩智浦、Segger和PEmicro提供的主流硬件调试器。MCUXpresso安装程序提供了为不同硬件调试器安装支持的选项。
启动调试会话之前，构建好的项目输出二进制文件会烧写到目标板上。调试会话提供一些控件和视图，帮助开发人员分析项目的运行情况。下面的步骤会展示如何成功地烧写和编程RT700 EVK评估套件。
- 确认板载硬件调试器已连接到PC的USB端口。
- 点击“DEBUG PROBE”窗格中的刷新箭头，检测已连接的硬件调试器。

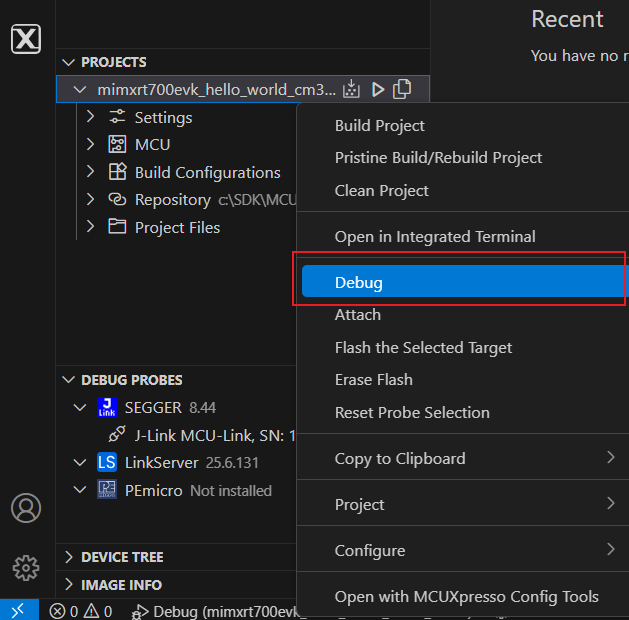

- 3.开始调试会话的第一步是将构建好的项目镜像烧写到目标设备。您可以按以下方式，对所选目标进行调试或烧写。

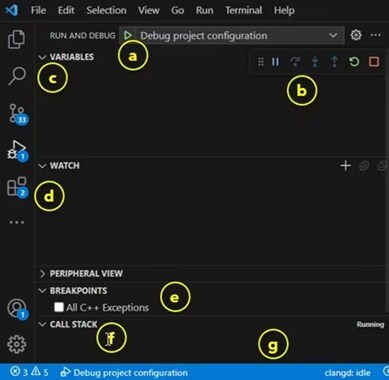

- 4.Visual Studio Code调试会话为用户提供一个不同的“运行和调试”视图。这可以从左侧导航栏现在被高亮显示的Bug图标看出。下图中已标注关键工具：Start Debug：这是另一个启动调试的入口点 Debug Controls：暂停；跳过；进入；跳过；重启；停止 Variables：局部变量和寄存器 Watch：添加表达式以持续监测 Breakpoints：添加、切换和查看目标代码 Call Stack：程序中正在运行的子程序列表 Status Ribbon：屏幕底部将更改状态文本和/或颜色为橙色。
4. Developer Experience (开发人员体验)
请查看以下各个章节，了解我们为灵活的原型设计和开发提供的生态合作体系。在下面的视频中，我们将向您介绍FRDM平台、功能齐全的EVK和兼容的扩展板。另外，我们还将带您浏览Application Code Hub (应用代码中心)页面，让您了解许多通过恩智浦Github提供的应用示例。
4.1 FRDM平台、功能齐全的EVK和扩展板
为了加速平台原型制作，我们提供了低成本FRDM平台和功能齐全的评估套件。
FRDM开发板具有标准规格和接头，便于连接MCU的输入/输出端口，并内置了MCU-Link调试器，带有USB-C线缆。我们的评估套件功能齐全，包括扩展的输入/输出和接口访问，支持通过WiFi和其他MCU-Link功能进行扩展。此外，还有许多兼容的Click板和/或Arduino扩展板。对于那些支持Open CMSIS Pack的平台，可以在ACH上找到一些示例，但如果没有，许多都可以通过I2C、SPI和UART等串行接口来使用，我们在MCUXpresso SDK中提供了相应的驱动程序和示例。
4.2 Application Code Hub (应用代码中心)
Application Code Hub (应用代码中心)为开发人员提供了一个交互式仪表板来快速定位软件，进一步增强了MCUXpresso Developer Experience。现在就访问ACH ，开始探索及发现新的交互式Application Code Hub(应用代码中心)的更多细节和优势。
可从Application Code Hub (应用代码中心)访问的软件位于恩智浦GitHub存储库 ，因此可以直接从该位置轻松访问和克隆。
4.3 演示纵览
以下演示引导我们使用基于FRDM平台的系统从ACH导入一个项目，该系统具有电机控制扩展板和低成本LCD。尽管您的评估板可能与该系统有所不同，但以下步骤是通用的，适用于所有支持的平台。
