FRDM-MCXW71快速入门

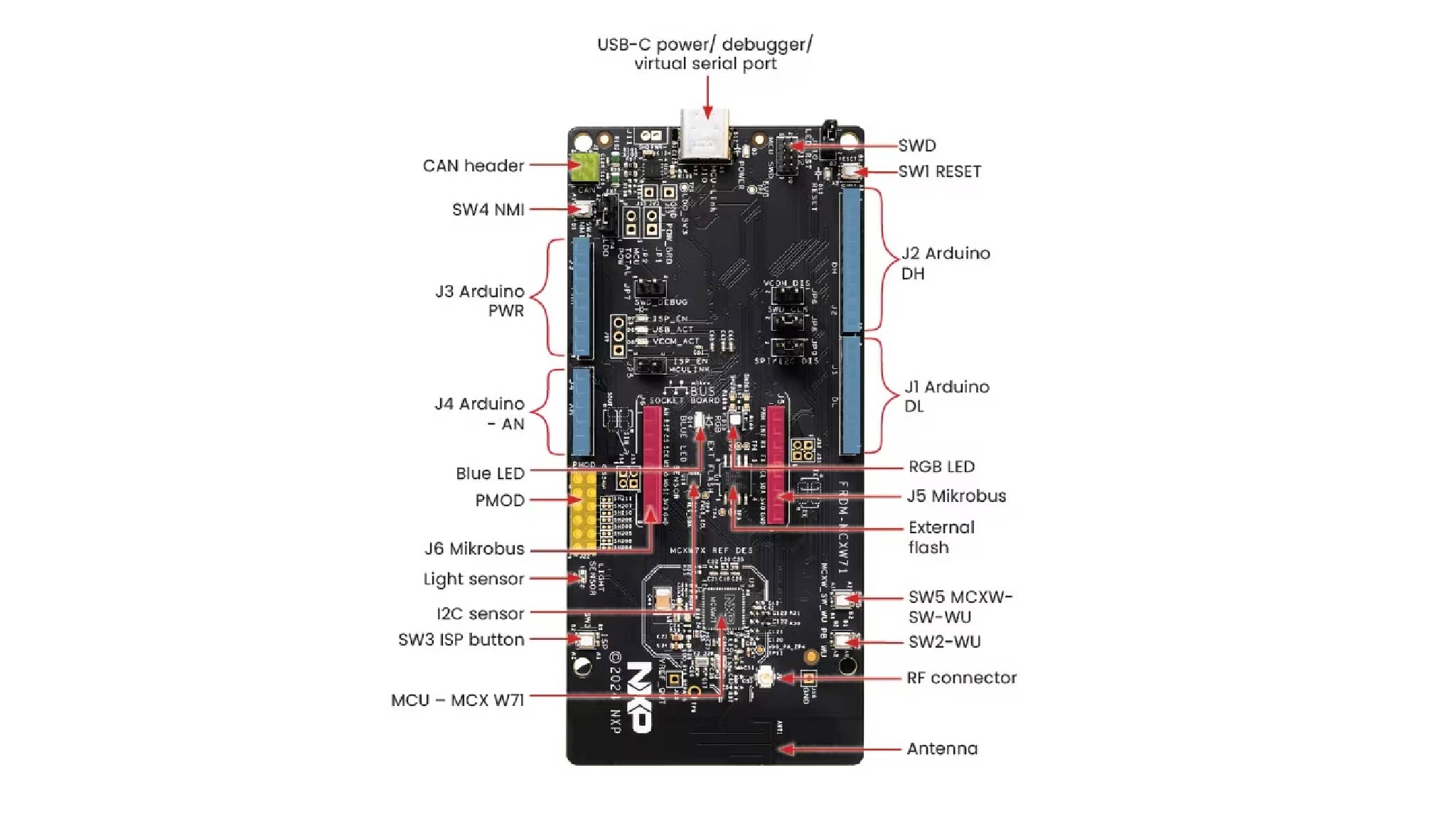

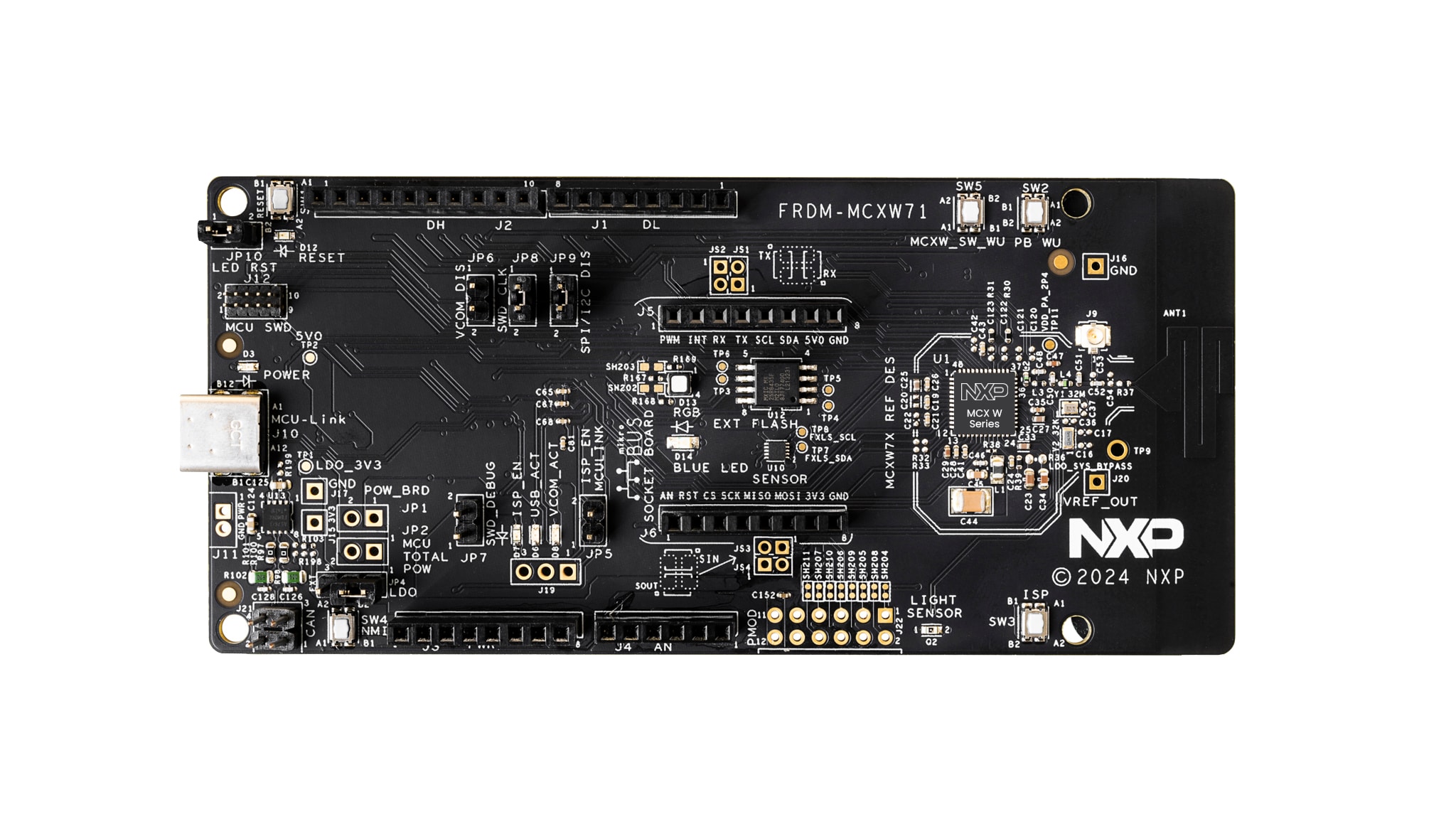

1. 连接
现在开始试用FRDM板！您可以选择观看短片中的操作顺序或遵循下列详细操作步骤。
2. 获取软件
2.1 安装工具链
恩智浦提供名为MCUXpresso IDE的免费工具链。请下载MCUXpresso v11.8.1及以上版本。
了解如何为您的主机安装VS Code，参考以下教程。
想使用不同的工具链？
没问题！MCUXpresso SDK包括对IAR 、Keil 和命令行GCC 等其他工具的支持。
2.2 采用MCUXpresso SDK，快速开始设计
MCUXpresso SDK为免费附赠，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。您可以直接从MCUXpresso SDK网站安装MCUXpresso SDK，网址为MCUXpresso SDK Builder 。点击下面的按钮，打开该板的SDK builder。
2.3 MCUXpresso配置工具
MCUXpresso配置工具是一套集成的配置工具，既可指导用户创建新的MCUXpresso SDK项目，还可提供引脚和时钟工具，以生成适用于定制板的初始化C代码。如果使用不同的IDE，它既可作为MCUXpresso IDE的一部分完全集成，也可作为独立的工具。
点击下面的Get MCUXpresso Config Tools，获取配置工具安装程序。
2.4 编程和配置工具
恩智浦提供MCUXpresso安全配置(SEC)工具，用于试运行和大规模生产。它支持在量产阶段对恩智浦微控制器进行安全编程和设备配置。MCUXpresso安全配置(SEC)工具是一款基于GUI的应用，用于简化在恩智浦MCU上生成和配置可启动的可执行文件。
安全配置SDK(SPSDK)是一个开源开发套件，其源代码发布在GitHub 和PyPI 上。这个命令行工具在与自定义或合作伙伴的编程工具对接时很有用。
2.5 安装驱动程序
运行Windows 10、MacOS X和Ubuntu Linux操作系统(OS)的主机支持MCU-Link。每个操作系统都提供MCU-Link固件包，其中包括主机设备驱动程序、MCU-Link固件以及用于编程CMSIS-DAP和J-Link固件选项的脚本。
要下载和安装主机设备驱动程序并更新MCU-Link固件，请按以下步骤操作：
- 访问恩智浦网站上的MCU-Link页面
- 点击“设计资源”。然后，点击“软件”类别。所有3个兼容操作系统的最新版本安装包均显示在顶部
- 下载适合您的主机操作系统的软件包并安装它(Linux/MacOS)或执行安装程序(Windows)。 软件包安装/解压到
MCU-LINK_installer_Vx_xxx_directory - 通过短接跳线
JP5将MCU-Link切换至(USB)ISP模式 - 通过USB micro-B线将板上的
J10连接器连接到主机的USB端口。MCU-Link在(USB)ISP模式下上电。该板被枚举为人机接口设备(HID)类设备 - 按照Readme.txt文件的“固件安装指南”部分提供的说明，将MCU-Link固件烧写到MCU-Link内部闪存中。该文件可以在
MCU-LINK_installer_Vx_xxx_directory目录中找到。使用提供的脚本对CMSIS-DAP或J-Link固件选项进行编程 - 断开板与主机的连接，拔下跳线
JP5，并重新连接板
2.6 安全配置命令行工具(SPSDK)

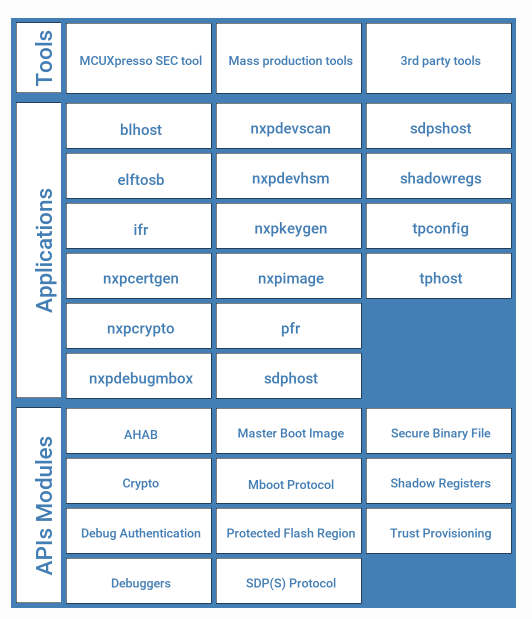

安全配置SDK(SPSDK)是一个统一、可靠且易于使用的Python SDK库，适用于恩智浦MCU产品组合，为客户快速制作原型到生产部署提供坚实的基础。
要安装SPSDK，可以按照以下说明进行操作，了解更多详细信息，或者如果使用不同的操作系统，请访问Secure Provisioning SDK(SPSDK)中提供的安装指南。
要求
确保已安装了Python 3.7+ (不支持旧版本2.x)
Windows用户：

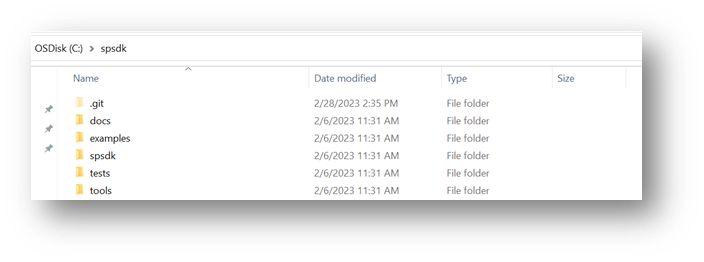

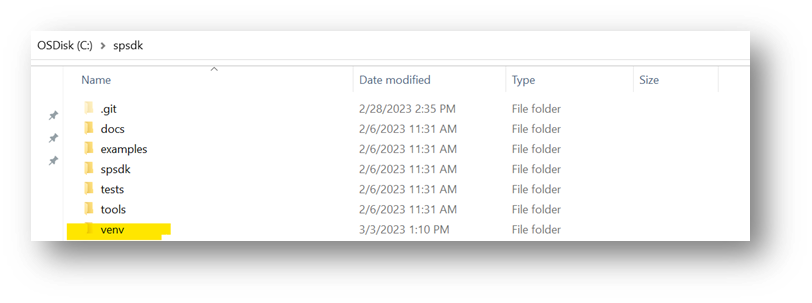

- 创建SPSDK存储库所在的文件夹。 在此示例中，使用
C:\spsdk - 将存储库克隆到此文件夹
- git克隆MCUXpresso Github
-
在同一文件夹中，您可以创建并激活您的虚拟环境。
创建python虚拟环境。
-
python -m venv venv激活虚拟环境
-
venv\Scripts\activate虚拟环境激活后，您将看到当前工作路径旁边的括号中显示虚拟环境的名称。
任何时候使用SPSDK，都需要激活虚拟环境。不需要每次都创建新环境。仅重复步骤3.b。
-
- 安装依赖项
python -m pip install --upgrade pipc.pip install spsdk

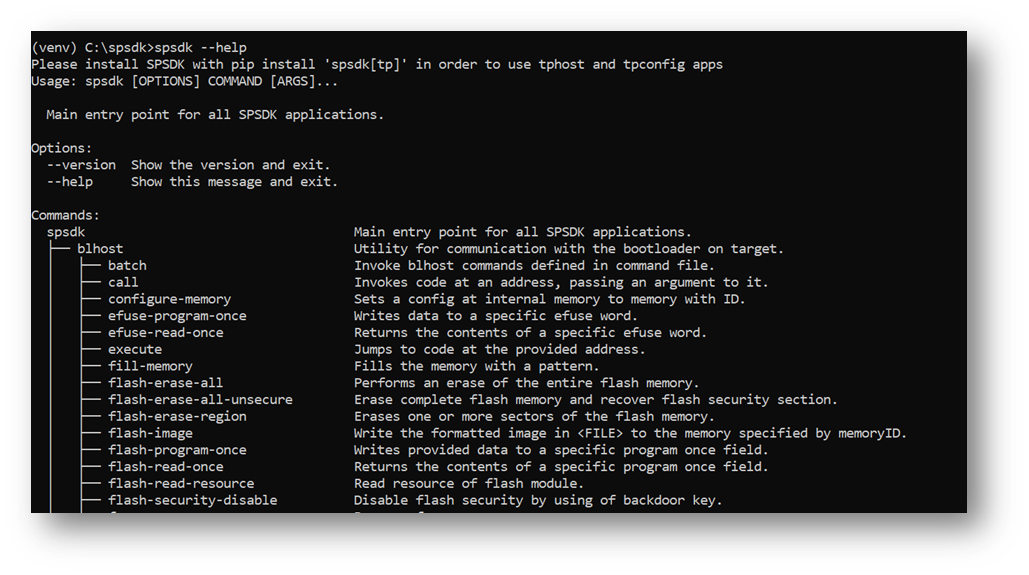

- 确保spsdk安装成功。运行以下命令即可看到完整菜单的输出。
spsdk -help
3. 构建、运行
如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，也许想了解如何自己完成构建和调试。MCUXpresso SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。
3.1 更新无线示例的NBU
必须使用与您目前应用的SDK版本相匹配的NBU镜像。这意味着下载SDK后，在加载任何无线SDK示例之前，需要使用SDK以下文件夹中提供的二进制文件更新NBU镜像：../middleware/wireless/ble-controller/bin。

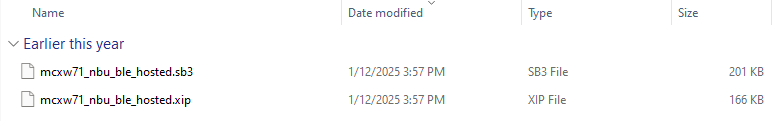

您可以在此找到两种类型的NBU FW镜像：
- SB3文件类型
- FRDM-MCXW71已设置好密钥，便于开发使用
- XIP文件类型
- 这适用于未编程任何密钥的样本。 对于这些器件，您可以创建自定义密钥，然后基于此XIP镜像创建SB3文件
- 打开SPSDK文件夹的路径并激活虚拟环境
>> venv\Scripts\activate
- 将您的设备置于ISP模式。在本例中，我们将使用UART外设，将USB电缆连接到
J14。在EVK上，可以通过以下方法进入ISP模式- 按住
SW3，按下并释放Reset，然后释放SW3
- 按住
- 连接设备后，您可以使用SPSDK查看可用的设备，以查找它所连接的COM端口。
>> nxpdevscan
- 然后运行'receive-sb-file'命令加载sb3文件。
>> blhost -p COM27 receive-sb-file path_to_SDK\mcxw71_nbu_ble_hosted.sb3File Type
要更新NBU，可以使用SPSDK命令行工具。
3.2 使用MCUXpresso IDE构建和烧写应用
以下步骤将指导您使用Cortex-M33应用的MCUXpresso IDE来运行hello_world演示应用。MCUXpresso IDE安装和MCXW系列的SDK可以在本快速入门指南的“获取软件”部分找到。
构建并运行Hello World演示

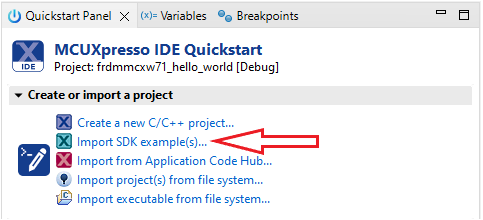

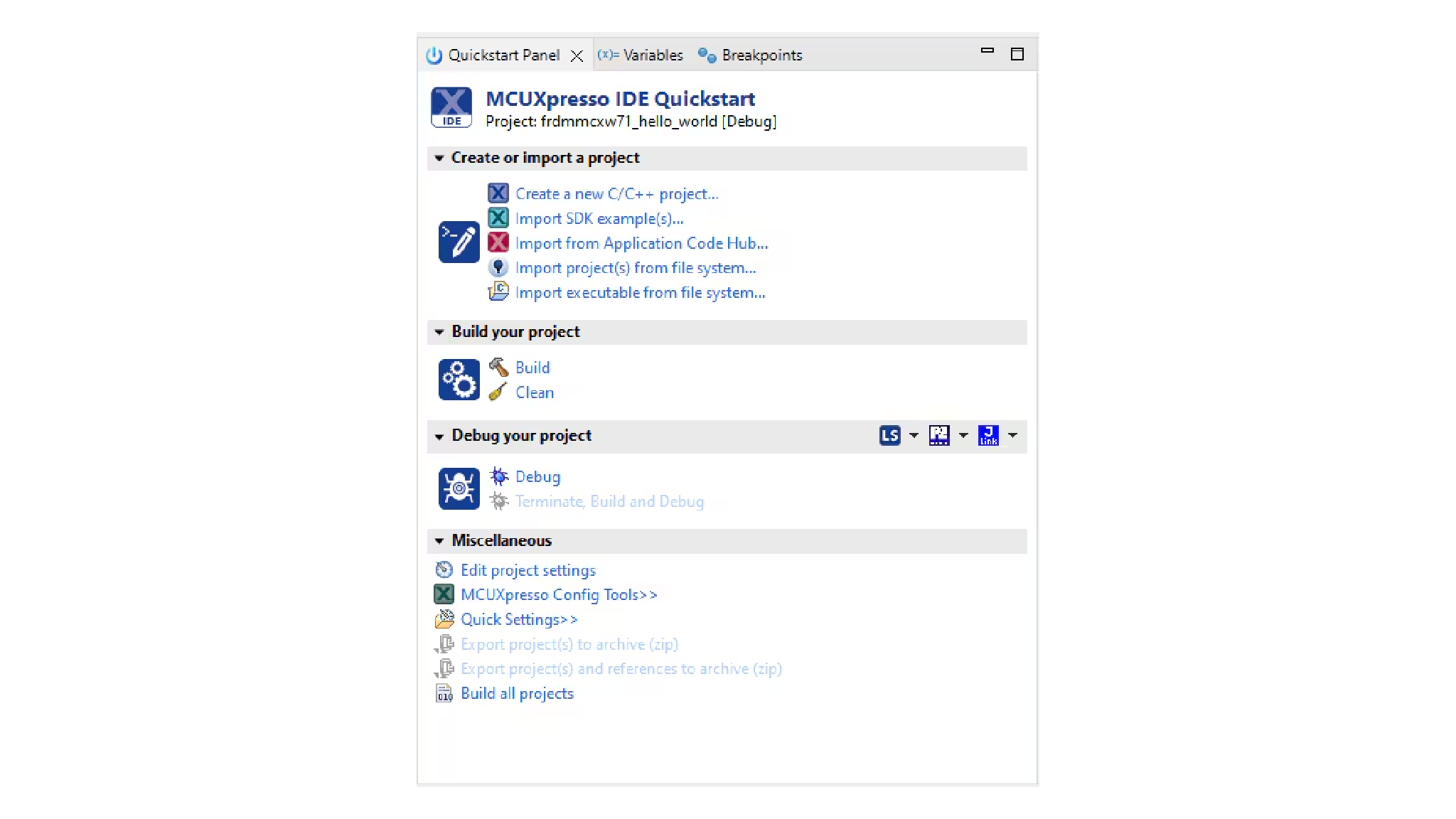

- 在左下角找到快速启动面板
- 然后点击“导入SDK示例”

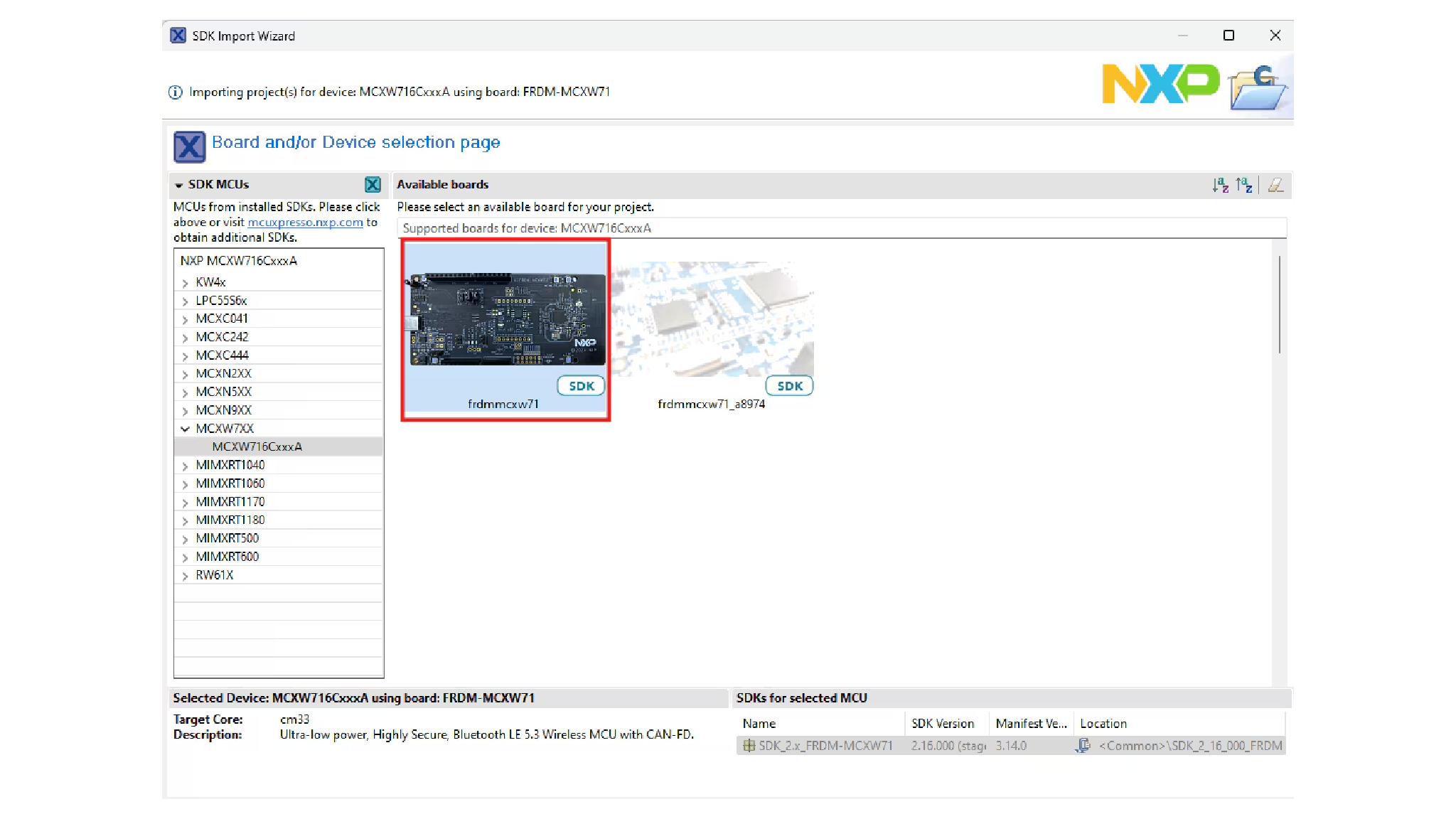

- 点击FRDM MCXW系列板，选择一个可以在该板上运行的示例，然后点击“下一步”。

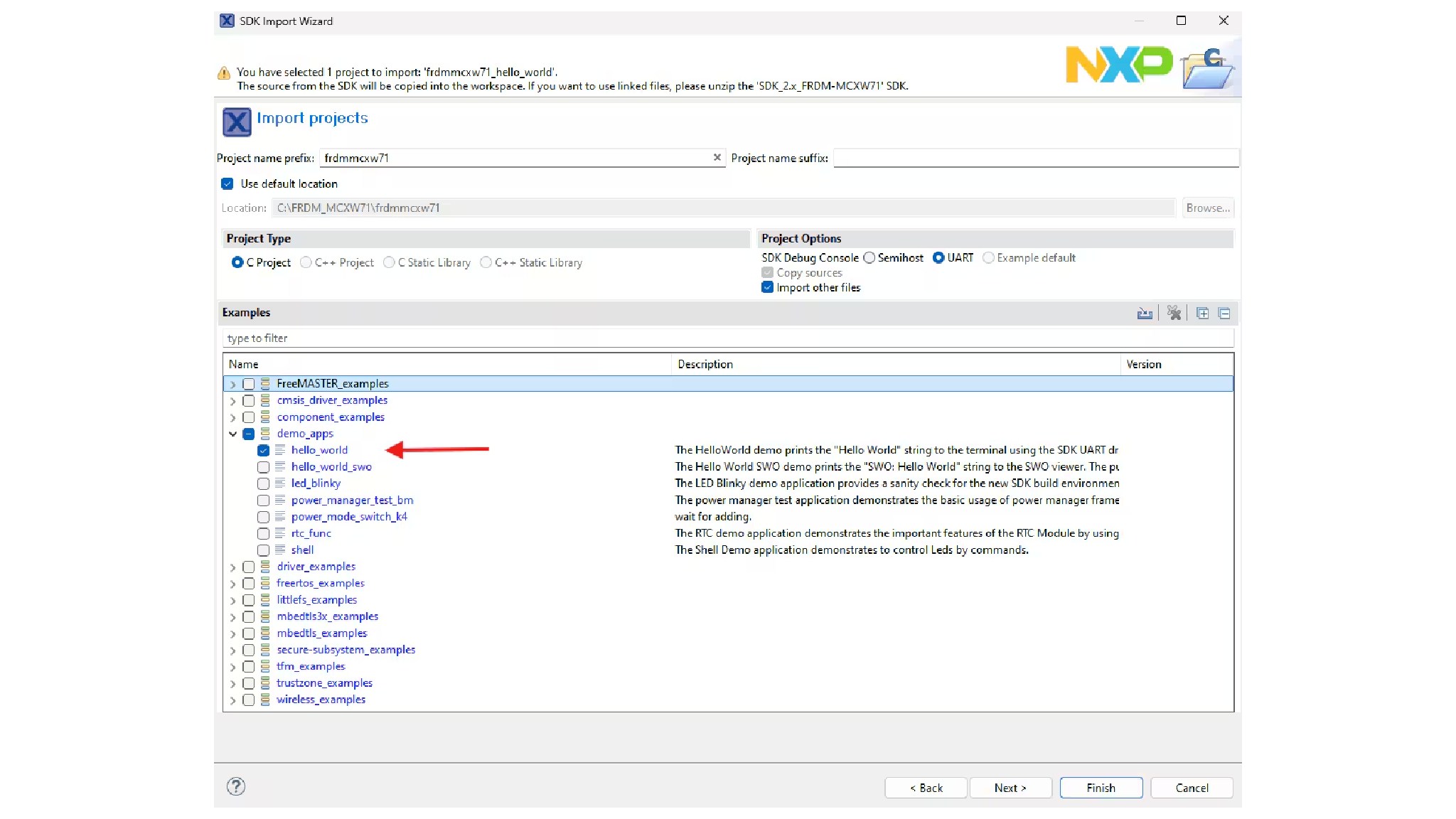

- 使用箭头按钮来展开

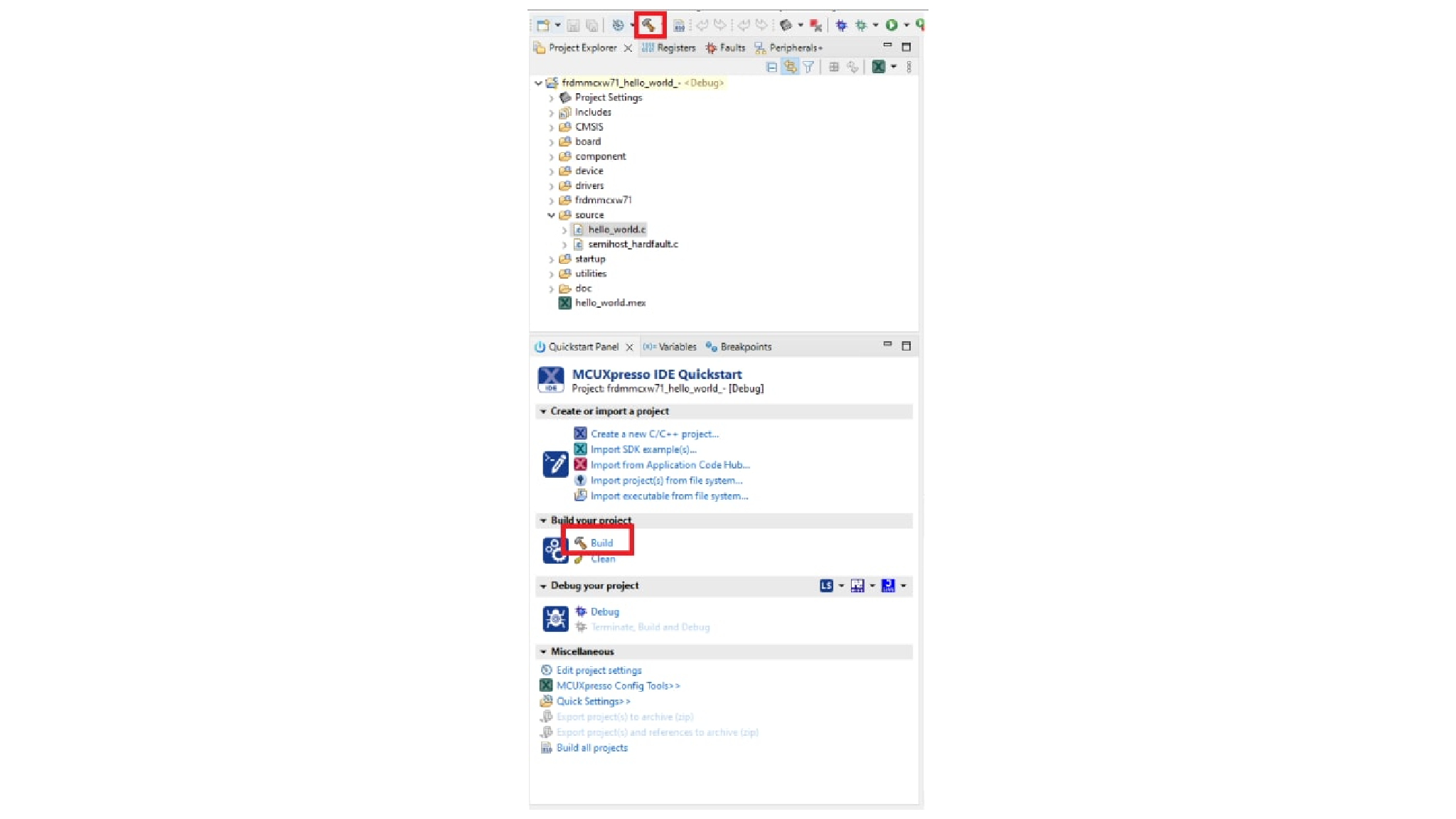

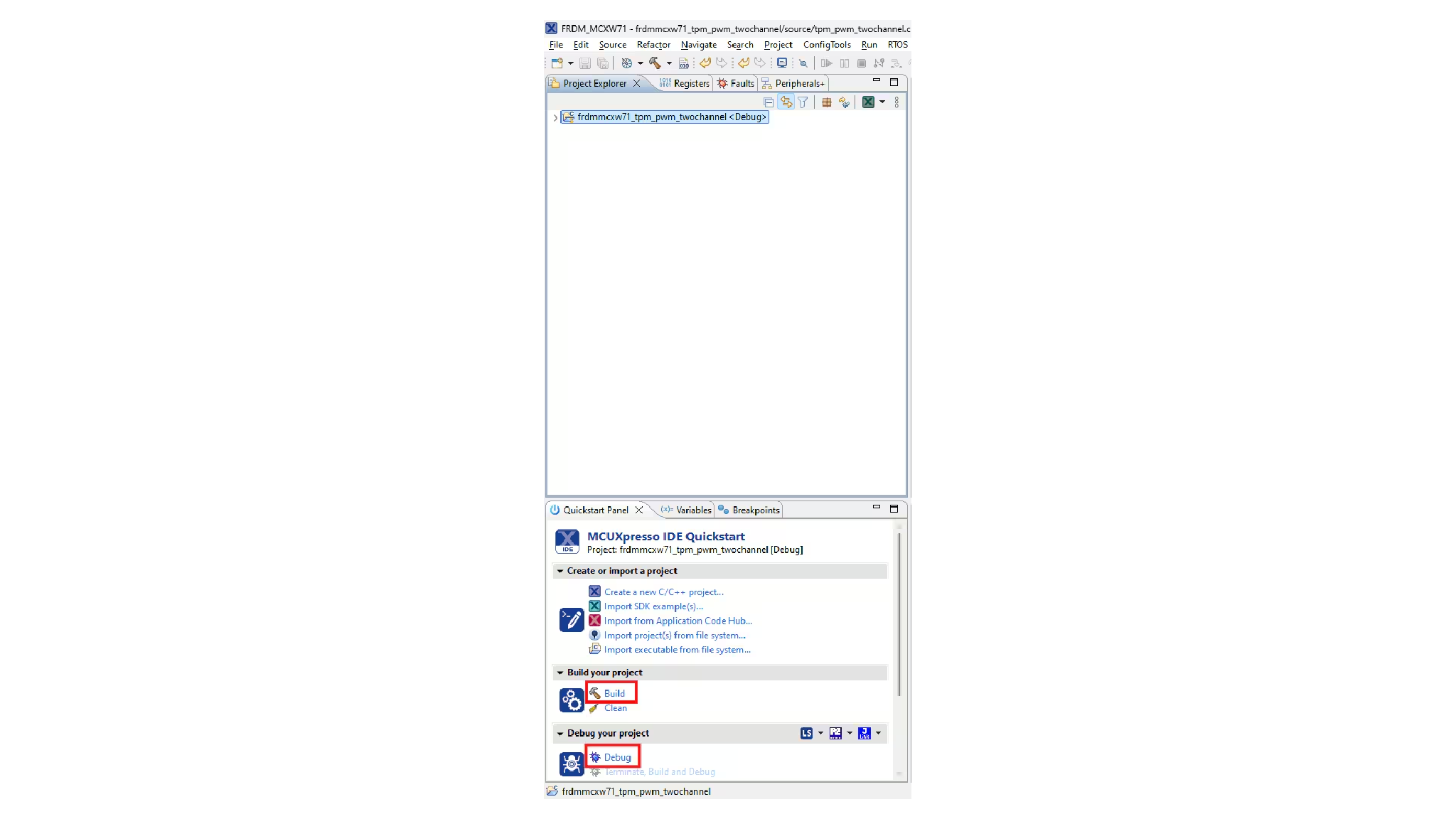

demo_apps类别，然后点击hello_world旁边的复选框来选择该项目。要使用UART进行打印(而不是默认的半主机)，请在项目选项下选择“UART as the SDK Debug Console(UART作为SDK调试控制台)”复选框。然后点击“完成”。 - 选择要构建的项目，然后点击上方快捷方式中的"Build"(构建)图标，或者在快速启动面板中点击“Build(构建)”。

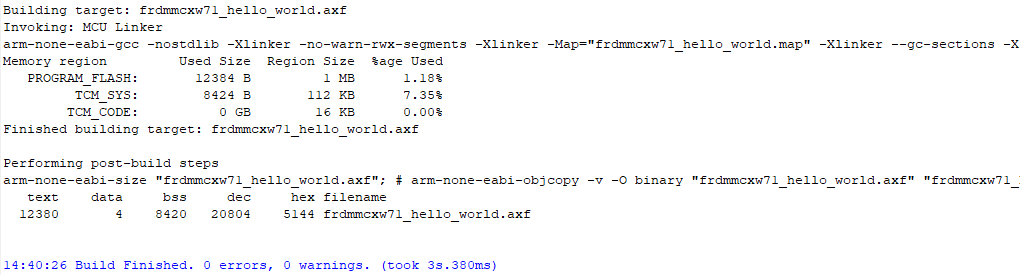

- 项目应该能够在控制台中构建完成，不会出现错误或警告。

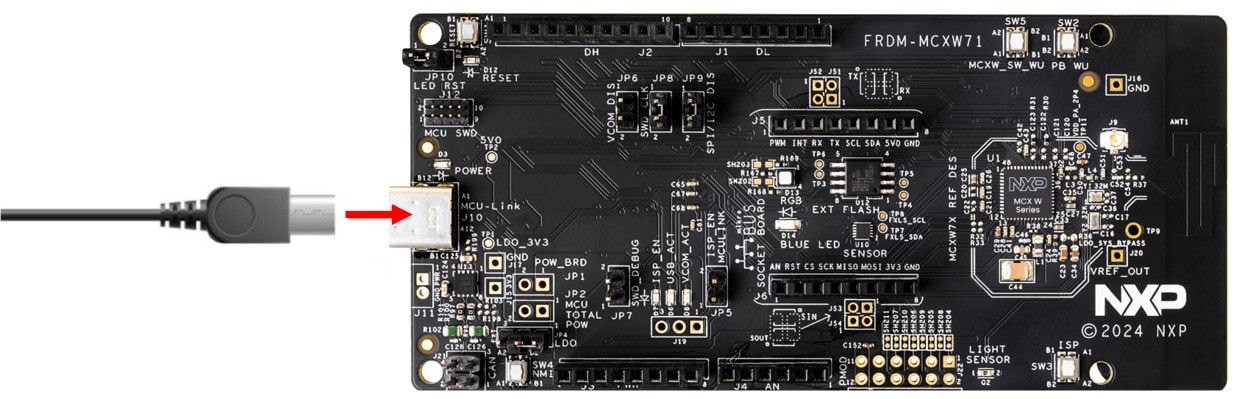

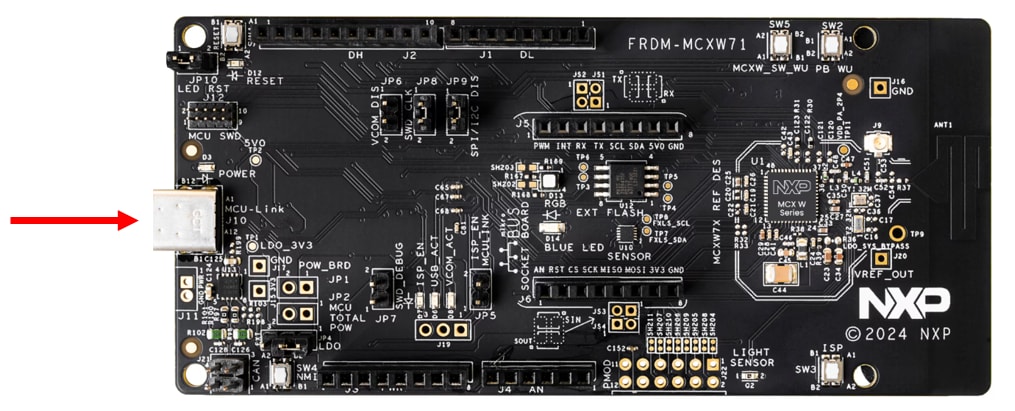

- 使用与

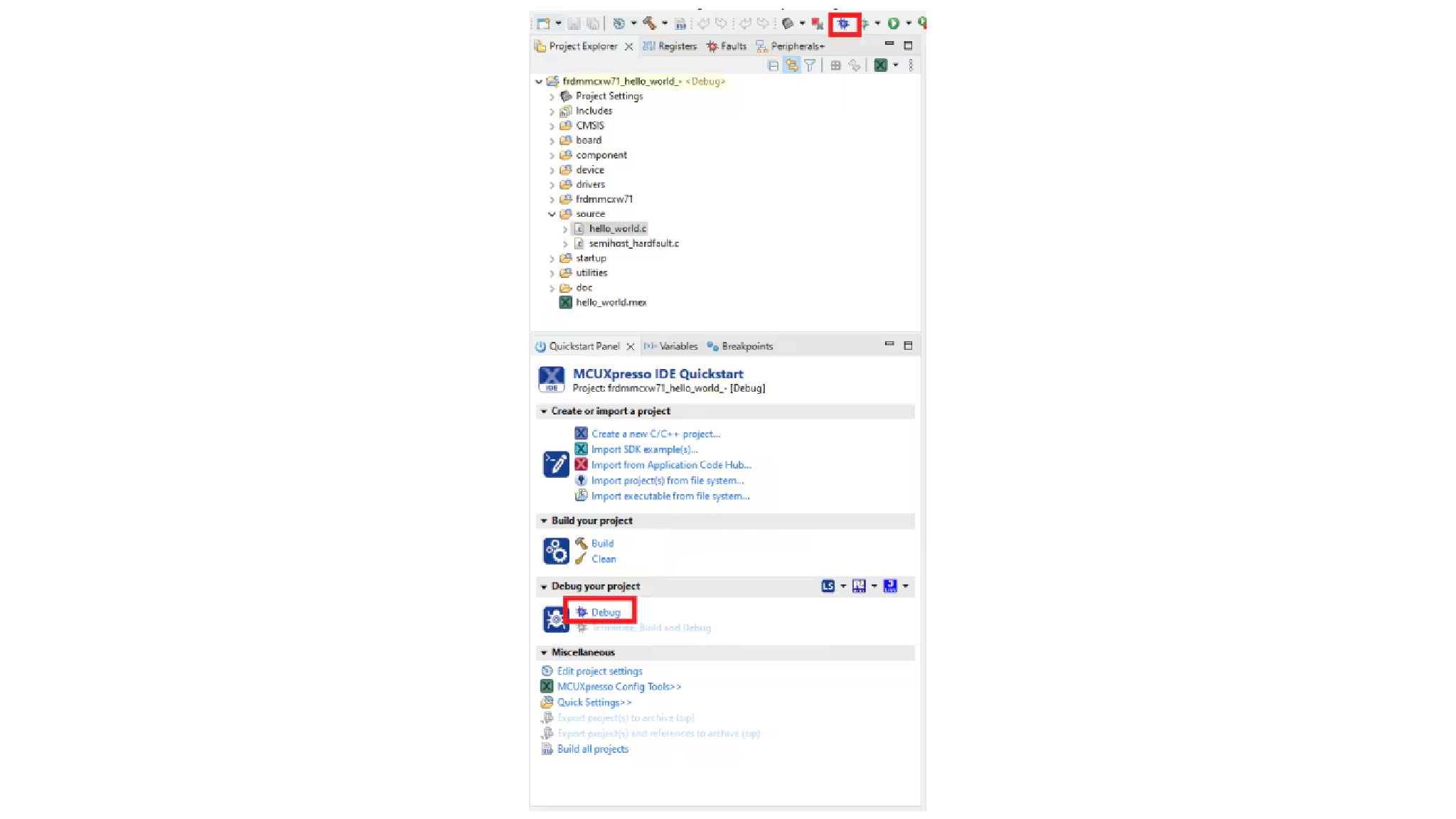

J10'MCU-LINK'端口连接的Micro USB将板连接到计算机。 - 点击上方的“debug(调试)”图标，或者在快速入门面板中点击“Debug(调试)”，将应用下载到板上。

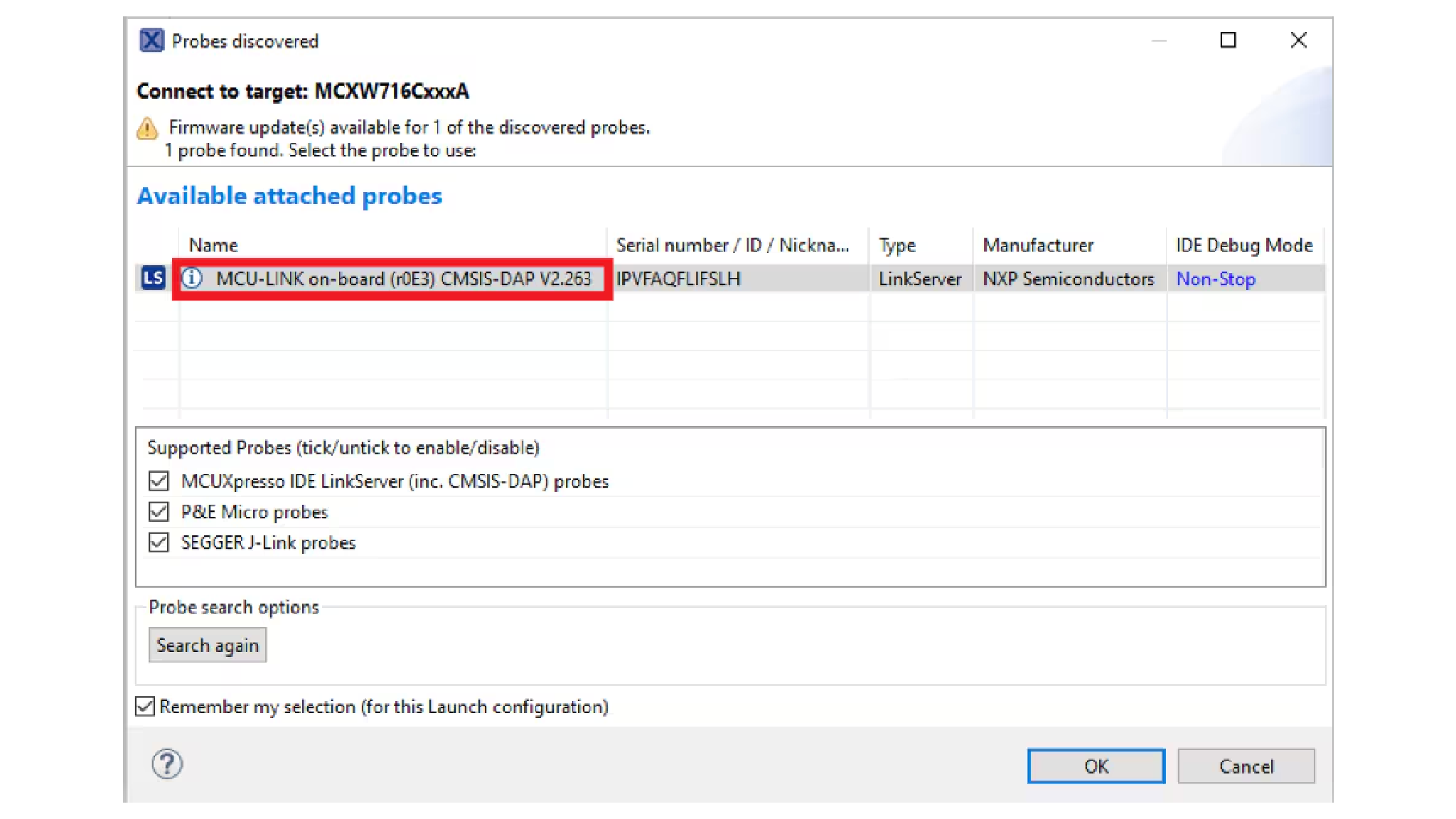

- 选择MCU-Link CMSIS-DAP硬件调试器

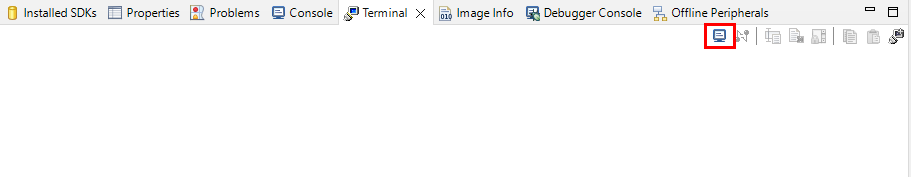

- 打开一个串行终端，以便查看应用的输出。选择“Terminal(终端)”窗口，然后点击“New terminal(新建终端)”图标。

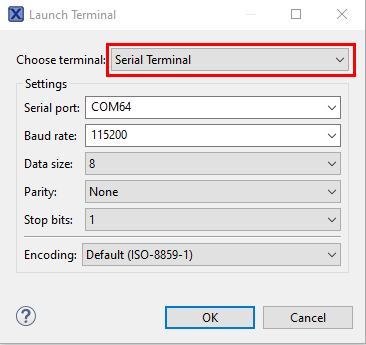

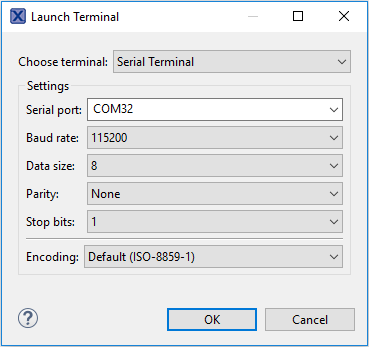

- 选择“Serial Terminal(串行终端)”，然后对UART进行设置：波特率为115200，数据位为8，无奇偶校验位，停止位为1。按“确定”。

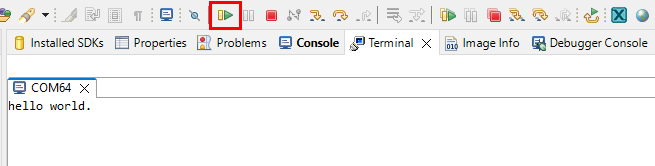

- 点击“Run(运行)”图标，运行应用。 在终端上查看输出结果。
4. 创建
4.1 从MCUXpresso IDE克隆示例项目
遵循以下步骤完成通用输出的操作。该示例设置了一个TPM来生成3个PWM信号并更改LED的亮度。
- 在左下角找到快速启动面板，然后点击“导入SDK示例”。
- 点击FRDM-MCXW71板，选择导入可在该板上运行的示例，然后点击“下一步”。

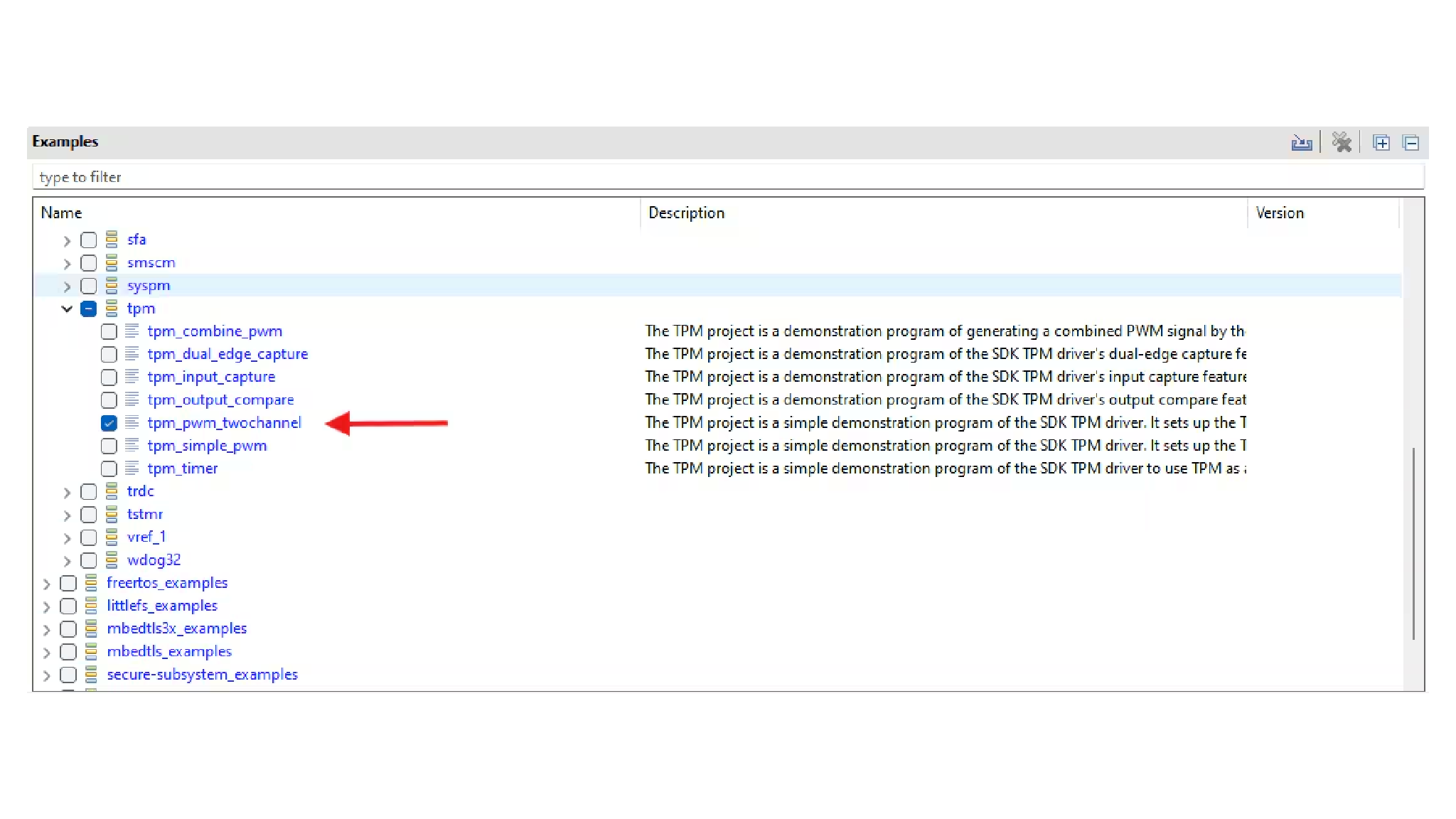

- 使用箭头展开
driver_examples类别，然后展开TPM示例，并点击frdmmcxw71_tpm_pwm_twochannel旁的复选框选择它。要使用UART进行打印(而不是默认的半主机)，请在项目选项下选择“UART as the SDK Debug Console(UART作为SDK调试控制台)”复选框。然后点击“完成”。 - 点击“Project Explorer”(项目资源管理器)视图中的
frdmmcxw71_tpm_pwm_twochannel项目，并构建、编译和运行上述演示。 - 选择“Serial Terminal(串行终端)”，然后对UART进行设置：波特率为115200，数据位为8，无奇偶校验位，停止位为1。按“确定”。输入0-9的任意数字，更改LED的亮度
- 终止调试会话
4.2 使用MCUXpresso配置工具为第三方IDE克隆示例项目
遵循以下步骤完成通用输出的操作。该示例设置了一个TPM来生成PWM信号并更改LED的亮度。
- 打开MCUXpresso配置工具
- 在出现的向导中，选择“基于SDK示例或hello word项目创建新配置”单选按钮，然后点击“下一步”

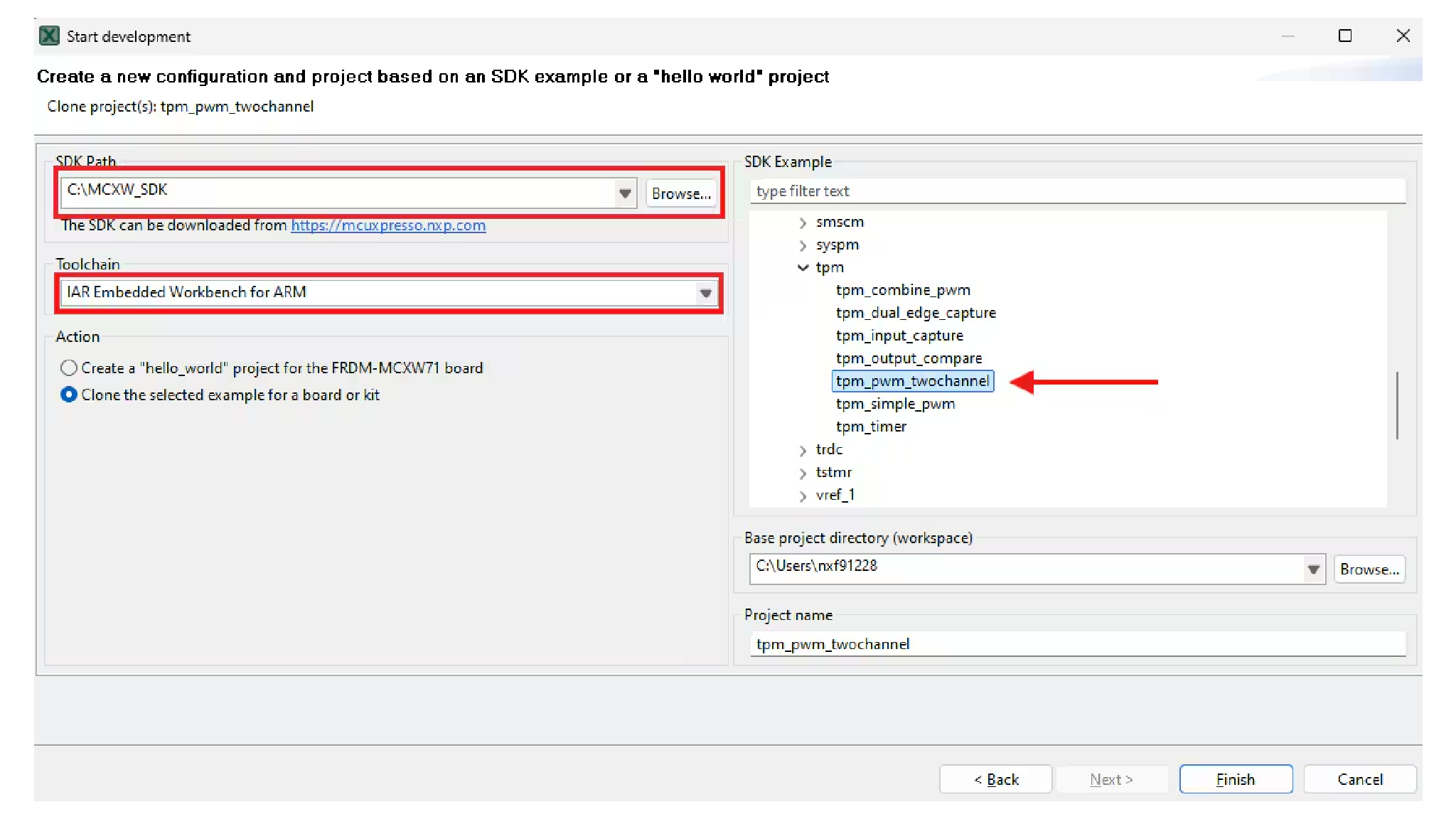

- 在下一个界面，选择MCUXpresso SDK的位置。必须事先解压SDK包。然后选择正在使用的IDE。请注意，只有在构建SDK时，在线SDK构建工具中所选的IDE才可用。点击“为板或套件克隆所选示例”。然后选择要克隆的项目。对于本示例，可以使用
tpm_pwm示例。可以在筛选框中输入“tpm”，然后选择frdmmcxw71_tpm_pwm_twochannel示例项目来进行筛选。然后，您还可以指定克隆项目的位置和名称。然后点击“完成”。 - 克隆后，转到您选择的目录，并打开IDE的项目。导入、编译和运行项目，如前几节所述
- 您会看到红色和绿色LED指示灯来回切换。
- 终止调试会话
4.3 使用MCUXpresso IDE引脚工具

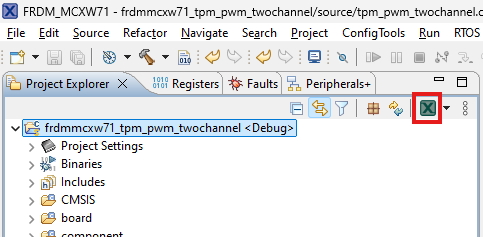

- 选择文件资源管理器窗口右上角的“ConfigTools”(配置工具)，然后选择“ Open Pins”(打开引脚)来打开引脚工具。

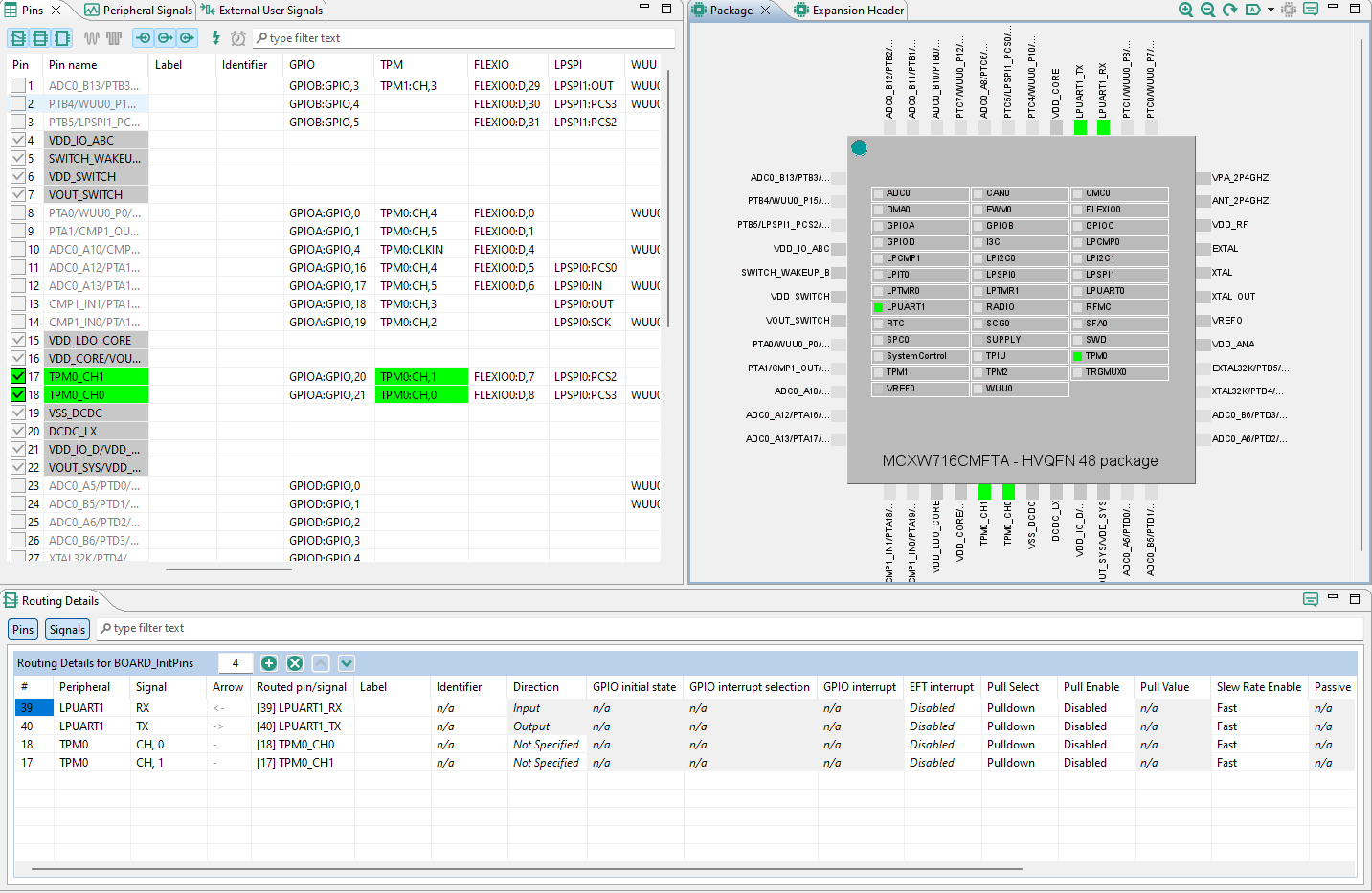

- 引脚工具现在应该显示TPM项目的引脚配置。
4.4 使用引脚工具修改LED布线的引脚
- 我们将在指南的剩余部分使用MCUXpresso IDE，但在其他第三方IDE的MCUXpresso配置工具中可以完成相同的步骤。在引脚视图中，取消选中“显示专用引脚”和“显示未路由的引脚”复选框，以仅查看已路由的引脚。已路由的引脚在引脚名称旁留有一个绿色勾选框。为每个已路由的引脚所选的功能以绿色突出显示

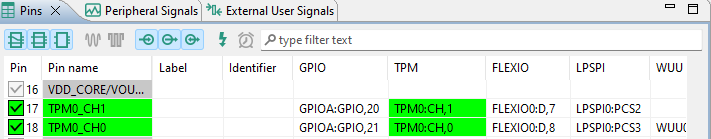

- 在当前配置中，

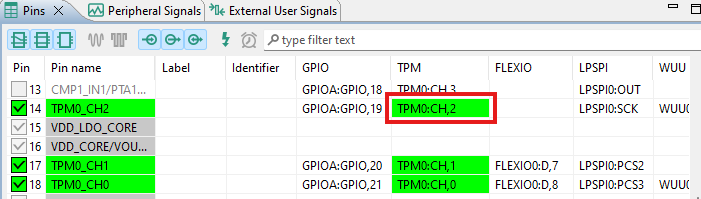

PTA21和PTA20被路由为TPM的输出。我们添加引脚配置，以启用绿色LED。 - 选择“显示未路由的引脚”以查看其他选项。要启用绿色LED，请搜索

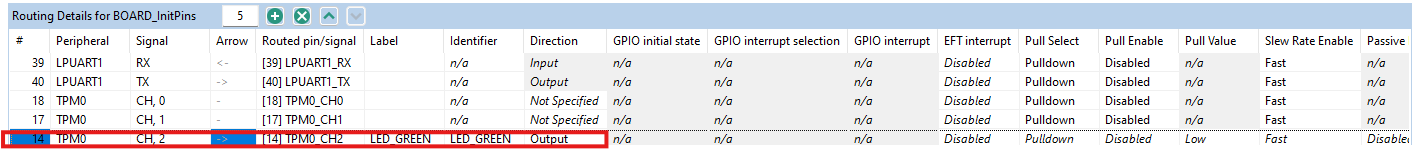

PTA19，并在GPIO列中选择PTA19、0。 - 接下来，在“路由详情”窗口中将GPIO引脚配置为输出。
- 现在是时候导出由引脚工具生成的最新pin_mux.c和pin_mux.h文件，将这些更改实施到项目中。点击菜单栏中的“更新项目”

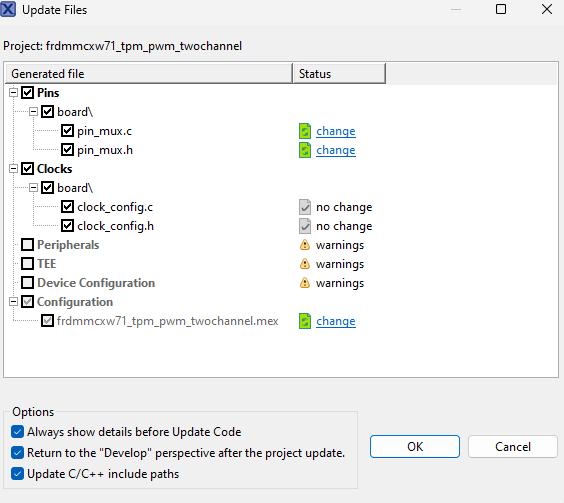

- 弹出的窗口将显示正在更改的文件。您可以点击“diff”查看当前文件与引脚工具生成的新文件之间的差异。点击“确定”将新文件覆盖到项目中
- 我们在示例中添加一些额外的代码。打开

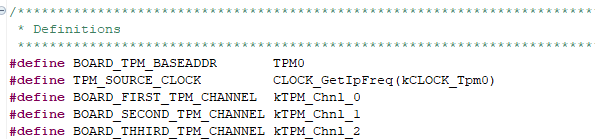

tpm_pwm_twochannel.c文件，并添加以下宏，以初始化绿色LED。 - 添加一个宏，让LED代替TPM输出，这样我们就能更直观地观察板上的行为。

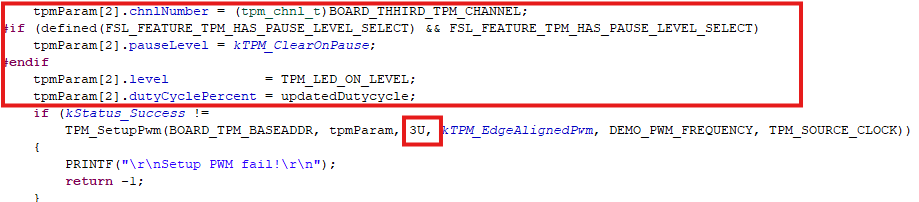

- 为
TPM0_CH2添加初始化结构。 - 在main函数中，在while循环中添加
TPM0_CH2控制函数。 - 按照上一节所述构建并下载项目
- 运行应用。选择“Serial Terminal(串行终端)”，然后对UART进行设置：波特率为115200，数据位为8，无奇偶校验位，停止位为1。按“确定”。输入0-9的任意数字，更改LED的亮度。可以看到RGB_LED的亮度也变了，颜色应该是白色，表示3个LED灯(蓝色/绿色/红色)都亮着。
- 终止调试会话
5. MCUXpresso Developer Experience(MCUXpresso开发人员体验)
请查看以下各个章节，了解我们为灵活的原型设计和开发提供的生态合作体系。在下面的视频中，我们将向您介绍FRDM平台、功能齐全的EVK和兼容的扩展板。另外，我们还将带您浏览Application Code Hub(应用代码中心)页面，让您了解许多通过恩智浦GitHub提供的应用示例。
5.1 FRDM平台、功能齐全的EVK和扩展板
为了加速原型设计，我们为您提供了低成本FRDM平台和功能齐全的评估套件。
FRDM开发板具有标准规格和接口，便于连接MCU的输入/输出端口，并内置了MCU-Link调试器，带有USB-C线缆。我们的评估套件功能齐全，包括扩展的输入/输出和接口访问，支持通过WiFi和其他MCU-Link功能进行扩展。此外，还有许多兼容的Click板和/或Arduino扩展板。对于那些支持Open CMSIS Pack的平台，在ACH上可以找到示例，但如果没有，许多都可以通过I²C、SPI和UART等串行接口来使用，我们在MCUXpresso SDK中提供了相应的驱动程序和示例。
5.2 Application Code Hub(应用代码中心)
Application Code Hub(应用代码中心)为开发人员提供了一个交互式界面来快速定位软件，进一步增强了MCUXpresso Developer Experience。现在就访问ACH ，开始探索及发现新的交互式Application Code Hub(应用代码中心)的更多细节和优势。
可从Application Code Hub(应用代码中心)访问的软件位于恩智浦GitHub资料库 ，因此可以直接从该位置轻松访问和克隆。
系统设计指南
终端应用
MCUXpresso IDE终端教程
最新版本的MCUXpresso IDE带有终端仿真应用。此工具可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 打开MCUXpresso IDE
- 点击IDE顶部的“打开终端”按钮或按“Ctrl+Alt+Shift+T”来启动MCUXpresso IDE终端。

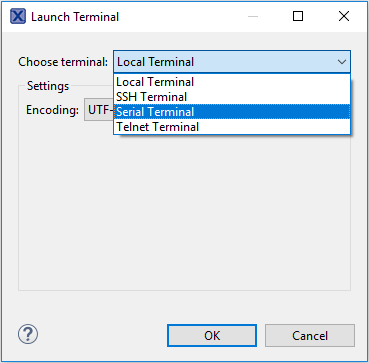

- 选择串行终端
- 配置串行端口设置(使用LPC-Link2 COM端口号)，波特率为115200，数据位为8，无奇偶校验位，停止位为1，然后按下“OK”(确定)按钮。
- 确认连接已打开。如果已连接，MCUXpresso IDE在终端视图中的显示将如下图所示。
- 一切就绪
Tera Term教程
Tera Term是一款备受欢迎的开源终端仿真应用。此程序可用来显示从恩智浦开发平台虚拟串行端口发送的信息。
- 从SourceForge下载Tera Term。下载完成后，运行安装程序，然后返回到该页面继续操作。

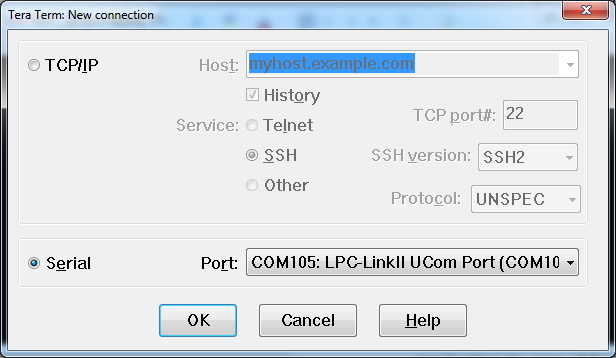

- 启动Tera Term。首次启动时，会显示以下对话。选择串行选项。假设已连接了板，列表中会自动填充一个COM端口。
- 配置串行端口设置(使用之前确定的COM端口号)，波特率为115200，数据位为8，无奇偶校验位，停止位为1。要进行此操作，进入Setup→Serial Port并更改设置
- 确认连接已打开。如已连接，Tera Term将在标题栏中显示以下内容
工具链
采用IAR Embedded Workbench运行演示
遵循以下步骤运行hello_world应用。以下指令中涵盖了Cortex M33内核的编译和调试指令。
构建示例应用
请使用IAR Embedded Workbench for Arm 9.50.1或更高版本。
- 首先，解压先前下载的FRDM-MCXW71 SDK包。
-

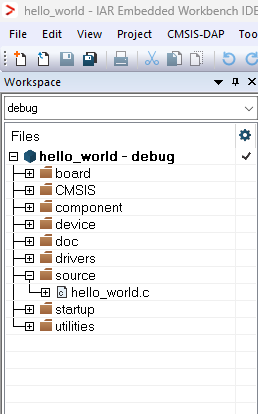

打开所需的示例应用演示工作区。大多数示例应用演示工作区文件位于以下路径：
/boards/ / / /iar - 从下拉列表中选择所需的构建目标。在这个例子中，选择"hello_world - debug"目标。

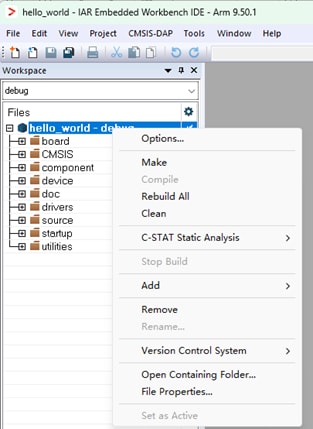

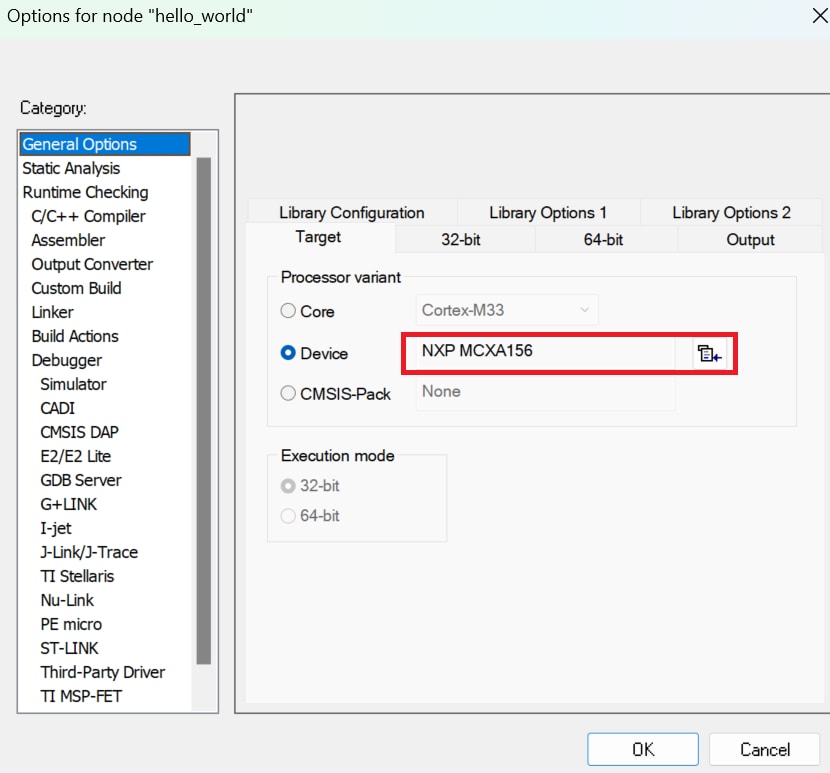

- 右击项目并选择“选项”，打开项目属性。

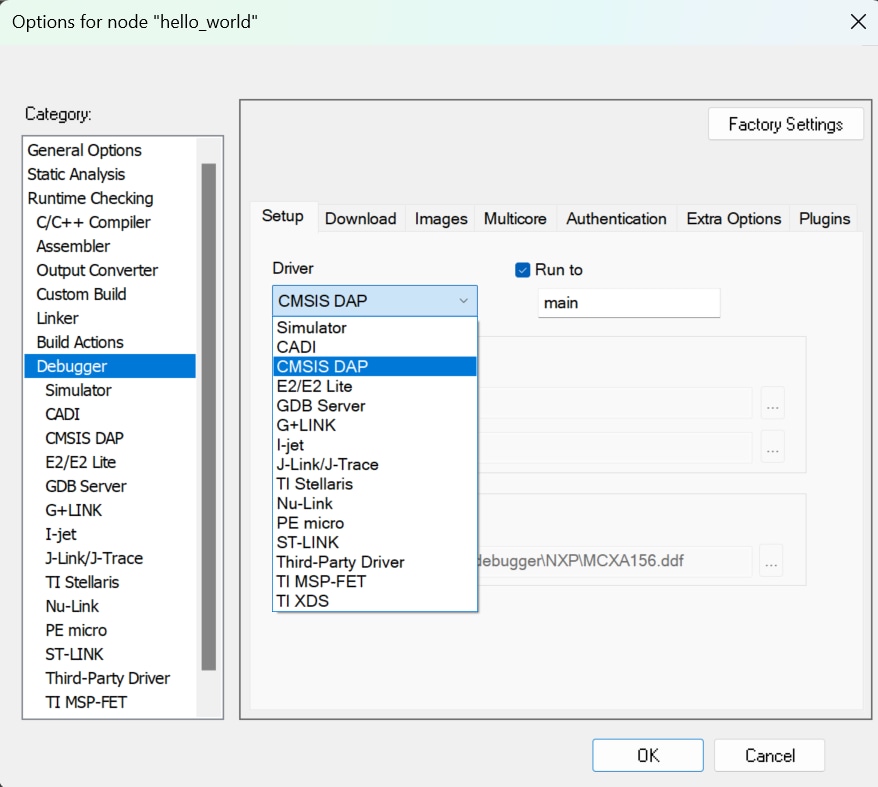

- 现在转到“调试器”部分，然后将调试器驱动程序更改为CMSIS DAP。按下OK(确定)按钮。
- 要构建应用，点击"Make"按钮(下文中用红色突出显示)。

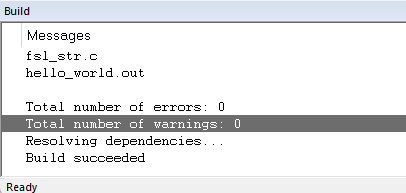

- 构建将完成，并且不会报错。
运行示例应用。
- 通过连接
J10“MCU-Link”端口的USB数据线将开发平台连接到PC。 - 点击"Download and Debug"(下载和调试)按钮，将应用下载到目标。
- 然后，可将此应用下载到目标应用，并自动运行到main()函数。
- 点击"Go"按钮运行代码，以启动应用。
hello_world应用现在正在Cortex-M33上运行。
采用Keil® MDK/μVision®运行演示
安装CMSIS设备包
安装MDK工具后，必须安装Cortex®微控制器软件接口标准(CMSIS)设备包，才能从调试角度完全支持设备。这些设备包包括存储器映射信息、寄存器定义和闪存编程算法。按照这些步骤安装相应的CMSIS包。请使用MDK-Arm微控制器开发套件(Keil)®5.38.1及以上版本。
- 打开名为µVision的MDK IDE。在IDE中，选择"Pack Installer"图标。
- 在Pack Installer窗口中，搜索“MCXW”以显示MCXW71系列。点击MCXW7XX名称，右侧会出现NXP:
MCXW71_DFP包。点击设备包旁的"Install"(安装)按钮。这个流程需要互联网连接才能成功完成。 - 安装完成后，关闭Pack Installer窗口并返回到µVision IDE。
构建示例应用
遵循以下步骤运行hello_world应用。对于其他示例应用，这些步骤可能会略有不同，因为某些应用的路径可能会有额外的文件夹层级。
如果还未完成，在以下路径中打开所需的演示应用工作区：
/boards/ / / /mdk - 选择调试配置
- 右击项目，并选择项目选项：

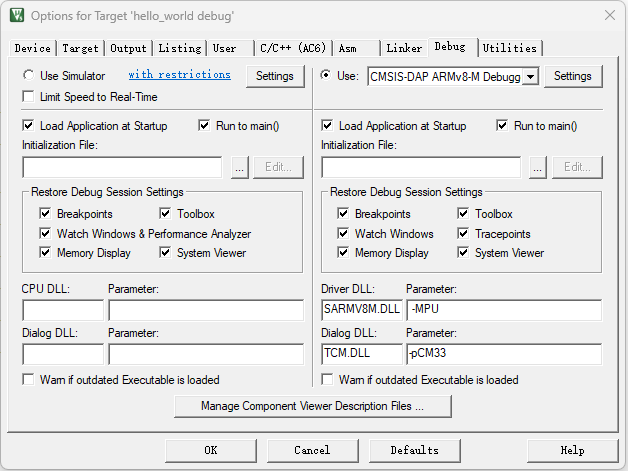

- 现在，转到“调试”选项，选择“CMSIS-DAP ARMv8-M调试器”。点击OK(确定)按钮。
- 要构建演示项目，请选择"Rebuild"按钮，用红色突出显示。
- 构建将完成，并且不会报错。
MCUXpresso for VS Code
使用VS Code构建和运行示例
MCX W系列快速入门
前提条件
本示例适用于Windows 10，但MCUXpresso for Visual Studio Code也可以轻松安装在MacOS和Linux上。
- 按照MCUXpresso for VS Code扩展的软件安装步骤进行操作
- 下载或获取MCUXpresso SDK for FRDM-MCXW71(
SDK_2_16_000_FRDM-MCXW71.zip)
硬件要求
- FRDM-MCXW71
- 1根Type-C USB线缆
准备硬件
本实验针对恩智浦MCX W评估套件(FRDM)。该套件提供丰富的连接外设，帮助用户评估设备。它还包括一个板载硬件调试器。该硬件调试器已预编程了CMSIS-DAP固件，供本实验使用。为了在示例中显示调试消息，实验室通过同一硬件调试器连接到通信端口。
获取MCUXpresso for VS Code

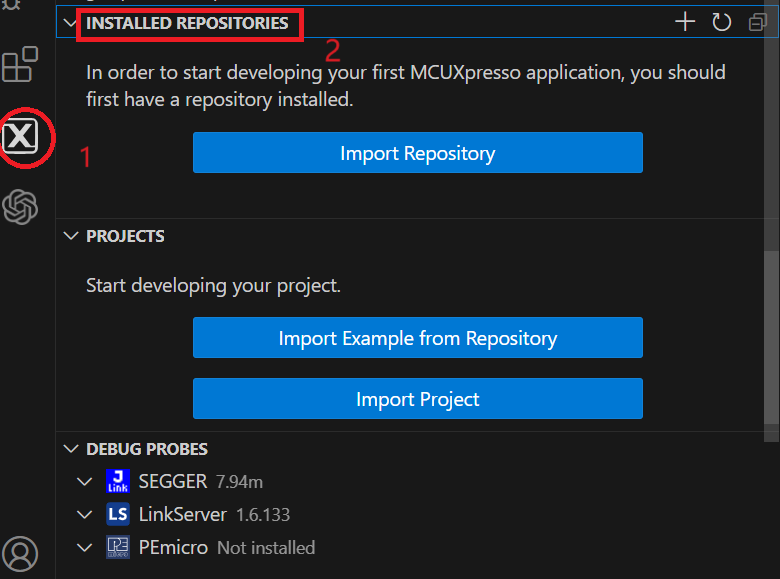

- 打开Visual Studio Code，点击左侧面板上的MCUXpresso图标[x]
- 要进行下一步操作，请点击下图所示的“已安装存储库”面板。
添加恩智浦MCUXpresso SDK
恩智浦扩展添加了一些工具，可以帮助将软件存储库添加到Visual Studio Code工作区。软件存储库可以从以下3个来源提供：
- 远程Git URL
- 恩智浦MCUXpresso SDK存档文件
- 现有的Git文件夹
本节将使用作为前提条件提供的SDK存档文件导入MCX W微控制器的MCUXpresso SDK。

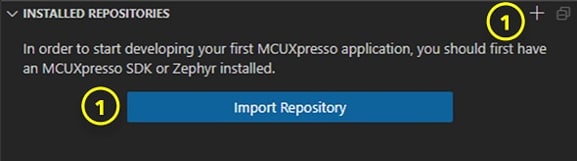

- 在“已安装存储库”面板中点击“导入存储库”按钮。 在添加第一个存储库之前，会显示一个按钮。以后，用户可以点击“已安装存储库”部分右上角的“+”号来添加存储库。

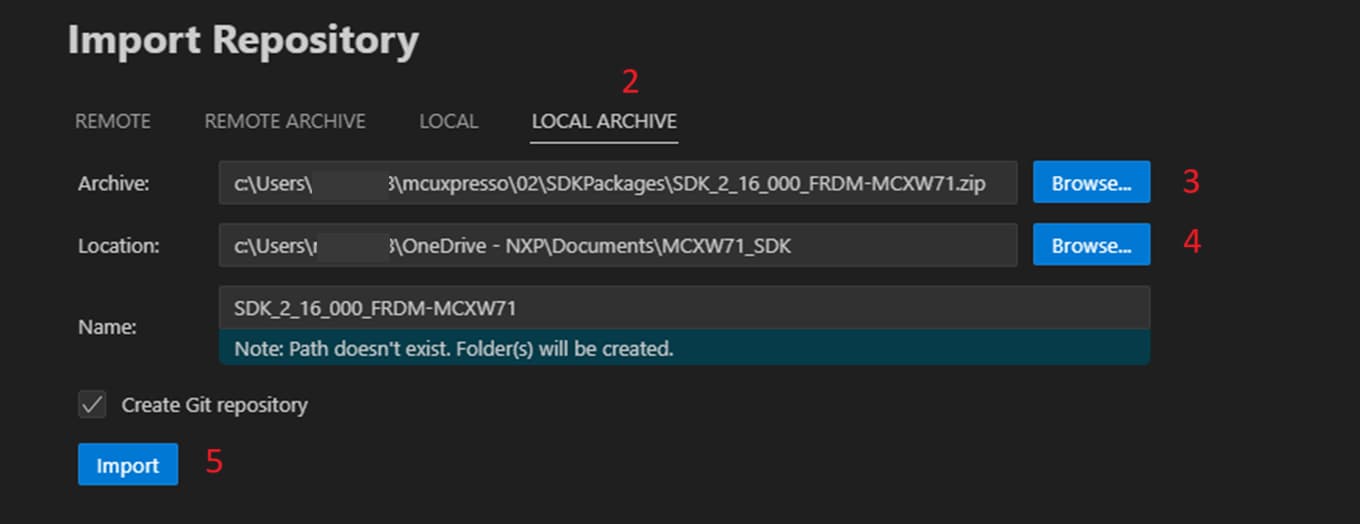

- 选择“本地存档”选项，导入提供的MCX W SDK存档文件。
- 找到MCX W SDK文件所在的位置，填写“存档”条目(在Downloads文件夹中)。
- 找到一个文件夹，作为SDK的公共“目标”存储位置。(例如
C:\Users\NXP\Desktop\VSCODE_SDK)。给新的SDK起一个名字，本例中为SDK_2_16_000_FRDM-MCXW71 - 点击“导入”。MCX W SDK就会被解压到本地文件夹，并显示在“已安装存储库”面板中。
导入示例项目
恩智浦扩展提供了一个“项目”窗格，帮助开发人员将项目导入到工作区。用户有3种途径可以导入新的项目：从存储库、从本地项目或从存档项目。本节将演示如何从“已安装存储库”面板的SDK导入一个MCX W示例。

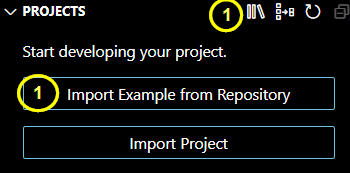

- 点击“从存储库导入示例”。如果当前工作区没有项目，会显示一个按钮。以后，可以使用“项目”部分右上角的符号来导入其他项目。点击'[II\]'符号来添加存储库示例。点击'[+]'符号来导入之前由MCUXpresso for VS Code扩展创建的PC上的项目。点击'[ ]'符号来导入之前由MCUXpresso for VS Code扩展创建的存档文件中的项目。

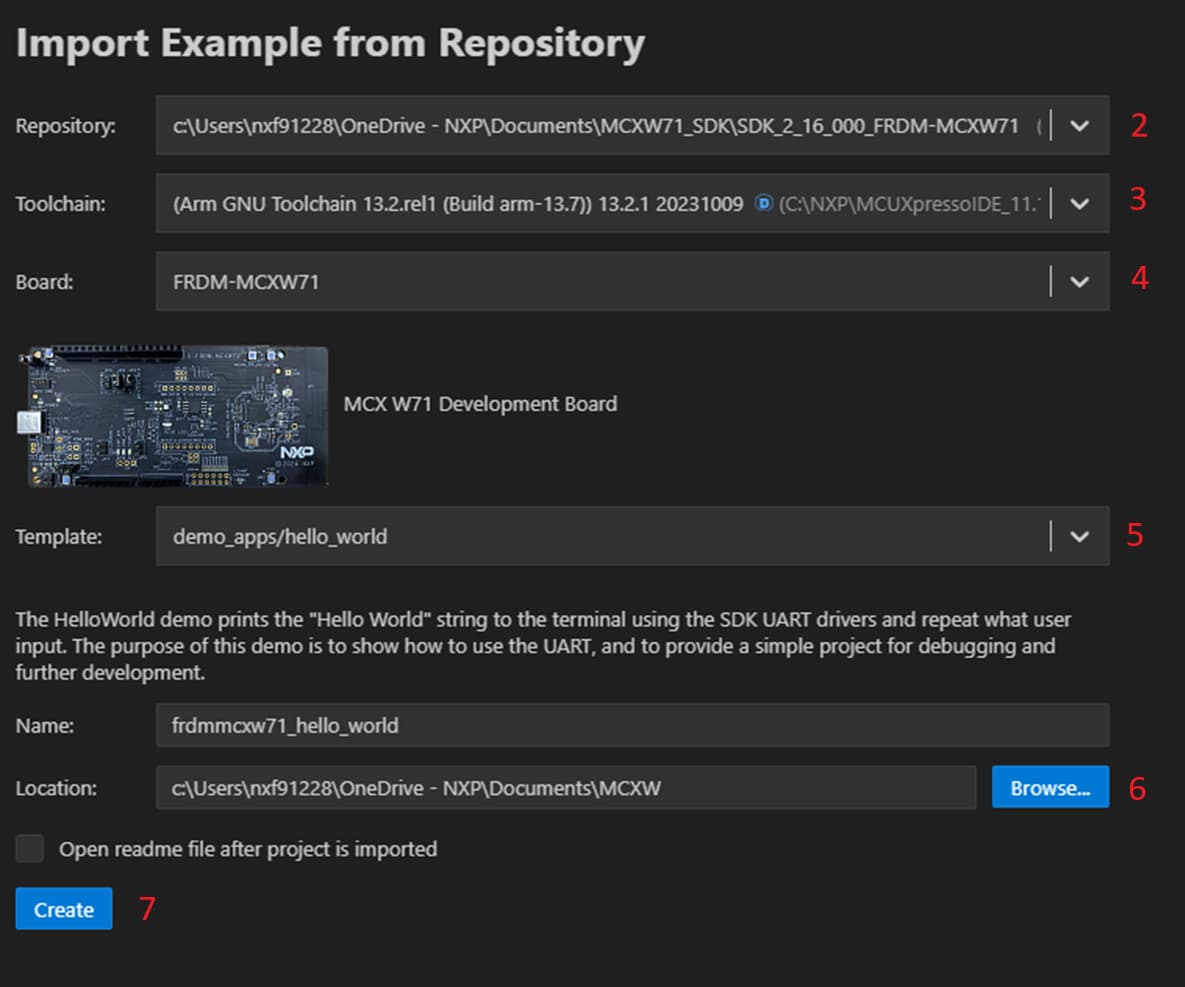

- 在“从存储库导入示例”窗口中填写适当的信息。点击“选择存储库”，从可用/已安装存储库列表中选择一个。 选择
SDK_2_16_000_FRDM-MCXW71 - 点击“选择工具链”，从可用构建工具列表中选择一个。MCUXpresso安装程序提供了
gcc-arm-none-eabi-13.2.1默认选项。该工具还会在其他默认位置查找MCUXpresso IDE安装。这些可能会被列为GNU Arm工具链的其他选项。 选择gcc-arm-none-eabi-13.2.1选项 - 点击“选择板”，查看所选存储库支持的板。较长的板列表可以通过在可用选择区域中输入来进行筛选。选择"FRDM-MCXW71"。选择板后，会显示该板的图片，以帮助用户确认选项。
- 点击“选择模板”，显示所选存储库中可用的示例列表。 长列表示例可以通过在可用选择区域中输入来进行筛选。(例如，输入Hello来筛选Hello World示例)。选择
demo_apps/hello_world - 点击“位置”字段的浏览。 选择一个文件夹位置来创建新项目。
- 点击“创建”。这会在您的“项目”面板中添加MCX W的新“Hello World”示例。
构建项目
构建流程在创建项目时配置。用户可以点击项目视图中的一个图标启动构建。 点击项目名称右边的构建图标，项目构建开始。如果想切换回MCUXpresso扩展视图，可以点击左侧导航栏中的“X”图标。您可能仍然处于前一节的资源管理器视图。

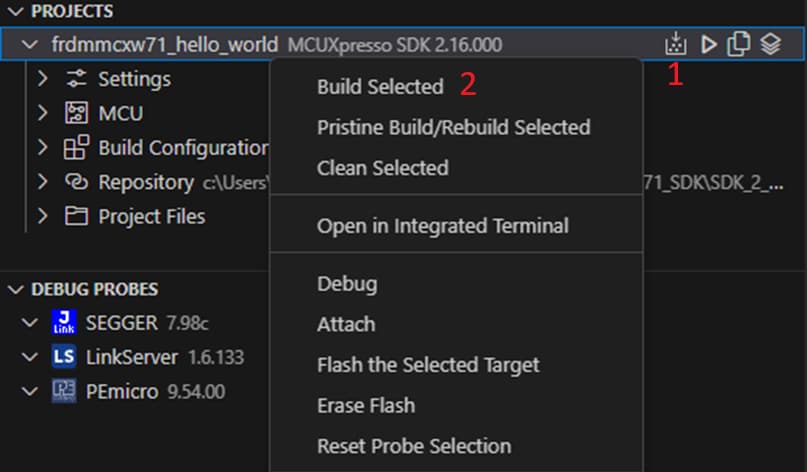

- 点击
hello_world项目右边的构建图标。构建流程就会开始。界面底部的“输出”终端选项卡显示构建进度。 - 您也可以右击项目名称，显示更多的构建选项。点击Rebuild或Clean Build，之前构建的残留文件会删除，项目重新构建。否则，点击Build Selected，会输出“no work to do”。
构建流程完成后，应该返回一个0的退出码，表示成功。
烧录和调试项目
MCUXpresso for Visual Studio Code可以让用户为恩智浦微控制器编程和调试项目。这些步骤需要正确安装和配置硬件调试器驱动程序。MCUXpresso for Visual Studio Code支持使用恩智浦、Segger和PEmicro等主流硬件调试器。MCUXpresso安装程序提供了为不同硬件调试器安装支持的选项。
启动调试会话之前，构建好的项目输出二进制文件会烧写到目标板上。调试会话提供一些控件和视图，帮助开发人员分析项目的运行情况。下面的步骤会展示如何成功地烧写和编程MCX W FRDM评估套件。
- 确认板载硬件调试器已连接到PC的USB端口。

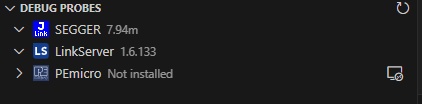

- 点击“Debug Probes”窗格中的刷新箭头，检测已连接的硬件调试器。
开始调试会话的第一步是用构建好的项目镜像来编程目标设备。在选中的项目右边，点击常见的“播放”三角形图标。

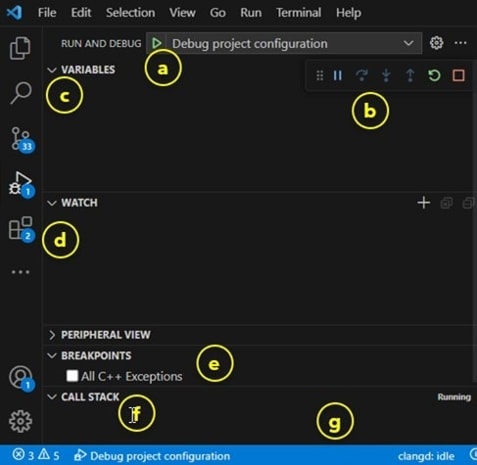

Visual Studio Code调试会话为用户提供一个不同的“运行和调试”视图。这可以从左侧导航栏现在被高亮显示的Bug图标看出。以下图片标注了一些关键的工具：
- Start Debug：启动调试的另一种方式
- Debug Controls: 控制调试的暂停、步过、步入、步出、重启和停止
- Variables：显示局部变量和寄存器的值
- Watch：添加表达式来持续监测
- Breakpoints：添加、切换和查看目标代码
- Call Stack：程序中的活动子程序列表
- Status Ribbon：界面底部的状态栏会改变文本和/或颜色的状态为橙色
调试器固件
SEGGER J-Link教程

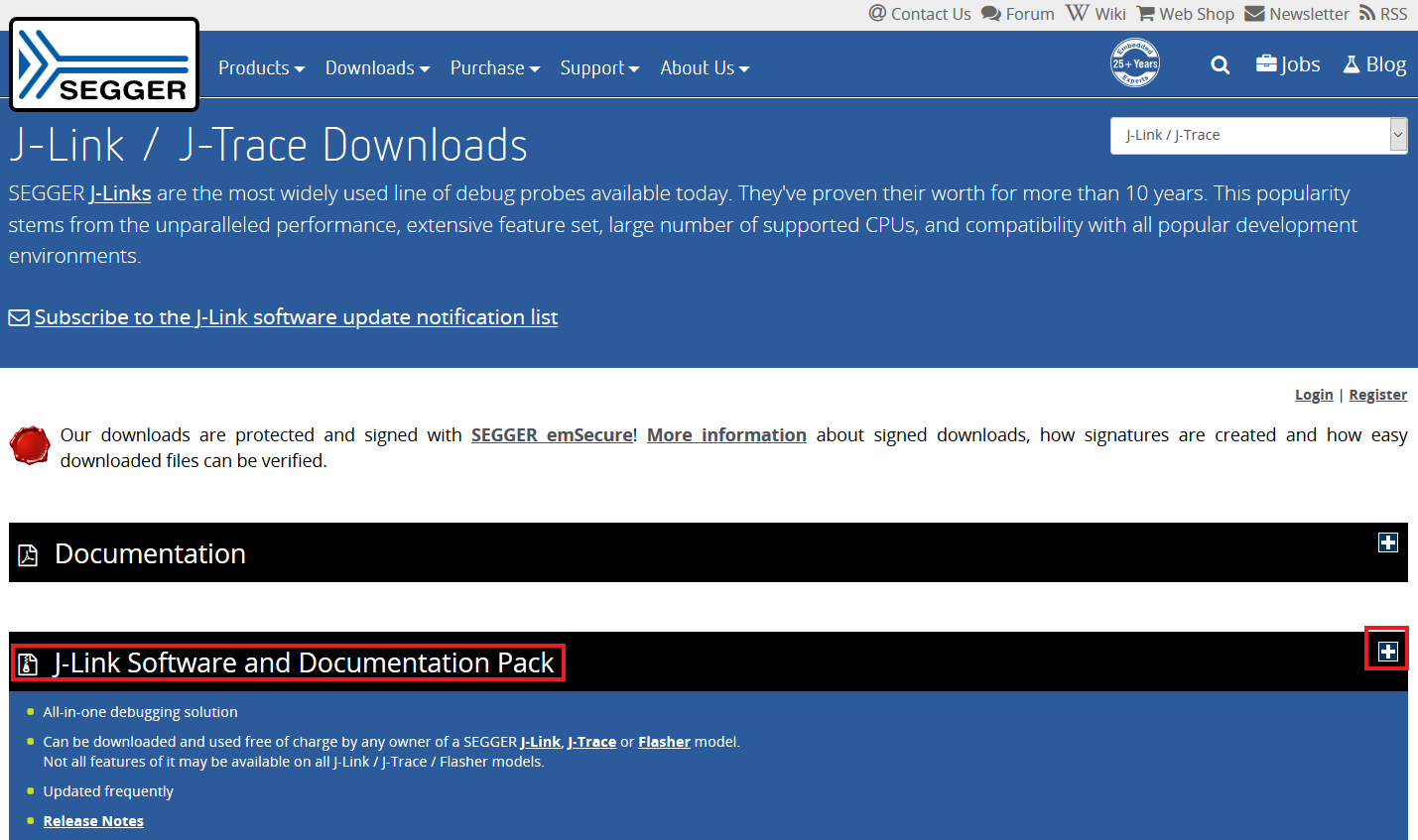

- 下载J-Link软件。进入SEGGER下载页面：SEGGER Downloads
- 展开“J-Link软件和文档包”部分。
-
选择与您的操作系统匹配的软件，然后下载最新版本。
接受条款并下载软件
- 双击执行刚下载的
.exe文件。遵循安装说明，直到J-Link安装完成。
- 一切就绪
