FRDM-MCXA153快速入门

上次修改时间： Jan 10, 2024支持 FRDM-MCXA153|MCUXpresso Developer Experience

本文档内容

  • 1

    连接

  • 2

    获取软件

  • 3

    构建并运行

  • 4

    使用MCUXpresso IDE修改示例

  • 5

    MCUXpresso Developer Experience（MCUXpresso开发人员体验）

购买 FRDM-MCXA153|MCUXpresso Developer Experience

本文档内容

1. 连接

现在开始试用FRDM板！您可以选择观看短片中的操作顺序或遵循下列详细操作步骤。

1.1 熟悉开发板

MCX A FRDM板预编程了一个带LED闪烁的演示程序。 这是一个简单的测试，用来检验设备是否能按照预期正常工作。

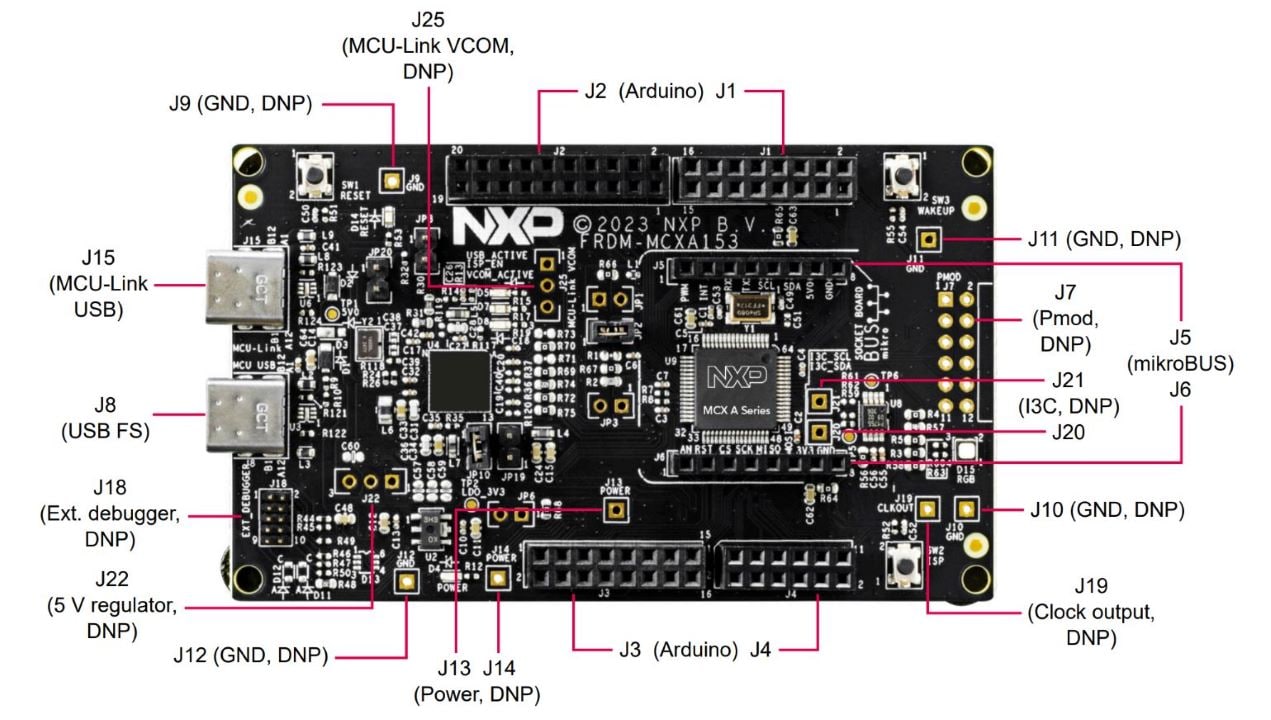

FRDM-MCXA153

FRDM-MCXA153

1.2 连接开发板

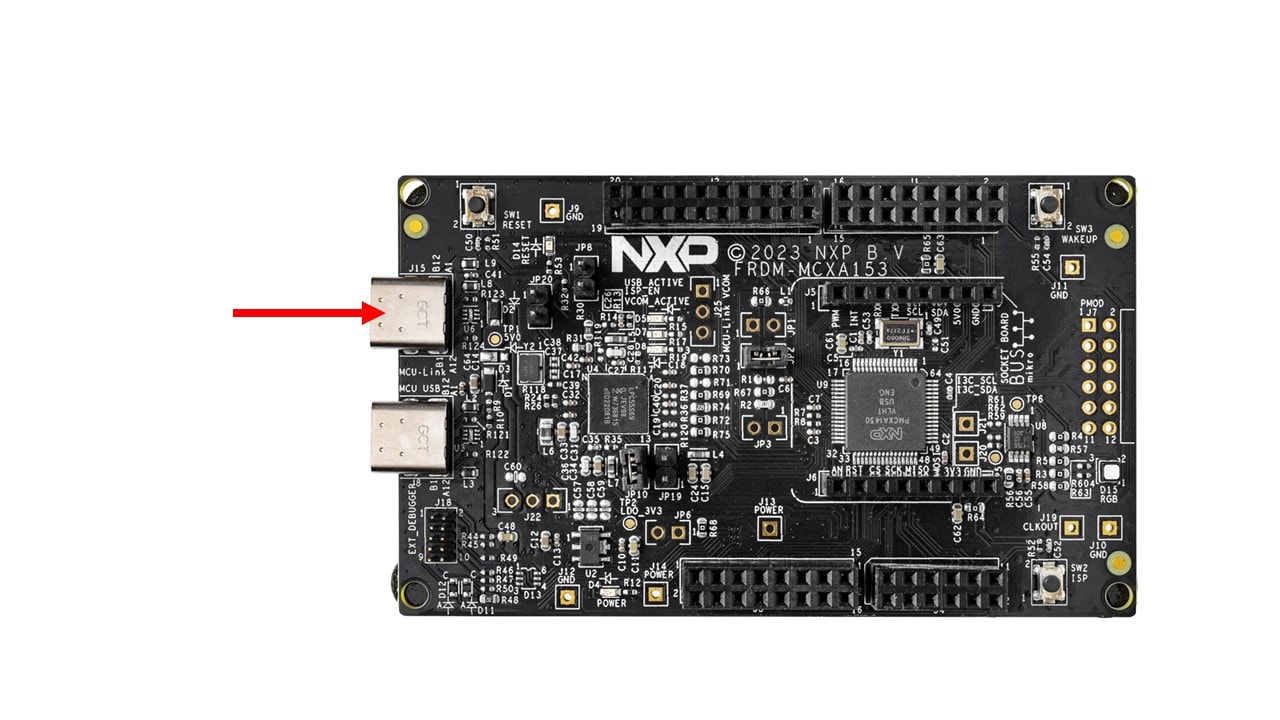

使用type-C USB线缆将连接器J15连接至主机或电源，以接通板的电源并运行演示程序。这时，您应该看到RGB LED指示灯以稳定的节奏闪烁。

GS-FRDM-MCX-AXX-STP1_2

下一页获取软件

2. 获取软件

2.1 安装工具链

恩智浦提供名为MCUXpresso IDE的工具链。请下载MCUXpresso v11.8.1及以上版本。

需要帮助选择？

MCUXpresso IDE

获取MCUXpresso IDE

Visual Studio Code

获取MCUXpresso for VS Code

了解如何为您的主机PC安装VS Code，参考以下教程。

想使用不同的工具链？

没问题！MCUXpresso SDK包括对IAR 、Keil和命令行GCC等其他工具的支持。

MCUXPRESSOLOGOS

2.2 采用MCUXpresso SDK，快速开始设计

MCUXpresso SDK完全免费，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。您可以直接从MCUXpresso SDK网站安装MCUXpresso SDK，网址为mccuxpresso.nxp.com。点击“Select Development Board(选择开发板)”搜索评估板。

MCUXPRESSO-SDK-TN获取MCUXpresso SDK

2.3 MCUXpresso配置工具

MCUXpresso配置工具是一套集成的配置工具，可指导用户创建新的MCUXpresso SDK项目，还可提供引脚和时钟工具，以生成面向定制板支持的初始化C代码。它完全集成为MCUXpresso IDE的一部分，如果使用不同的IDE，也可以将其作为单独的工具。

点击下面的Get MCUXpresso Config Tools，获取配置工具安装程序。

MCUXpresso Config Tools

获取MCUXpresso配置工具

2.4 编程和配置工具

恩智浦提供MCUXpresso安全配置(SEC)，用于试运行和大规模生产。它支持在生产阶段对恩智浦微控制器进行安全编程和设备配置。MCUXpresso安全配置(SEC)工具是一款基于GUI的应用，用于简化在恩智浦MCU上生成和配置可启动的可执行文件。

安全配置SDK(SPSDK)是一个开源开发套件，其源代码发布在Github和PyPI上。这个命令行工具在与自定义或合作伙伴的编程工具对接时很有用。

SEC

SEC安装

前页连接
下一页构建并运行

3. 构建并运行

如果您对其中的一个或几个演示应用或驱动程序示例感兴趣，也许想了解如何自己完成构建和调试。MCUXpresso SDK快速入门指南按步骤介绍了如何轻松地为SDK支持的所有工具链配置、构建和调试演示。

3.1 使用MCUXpresso IDE构建和烧录应用

以下步骤将指导您使用Cortex-M33应用的MCUXpresso IDE来运行hello_world演示应用。MCUXpresso IDE安装和MCX A系列的SDK，参见“快速入门”指南的“2. 获取软件”。

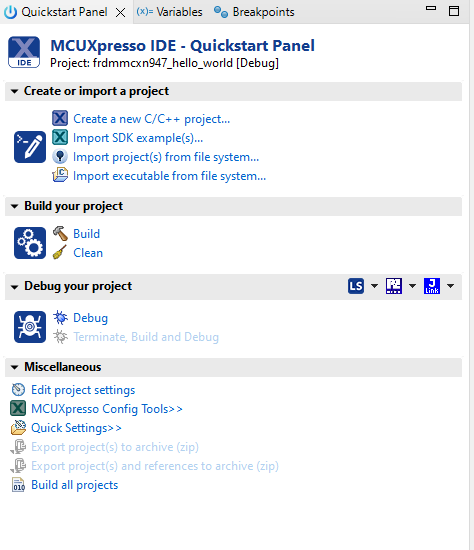

  1. 在左下角找到快速启动面板Building and running a demo

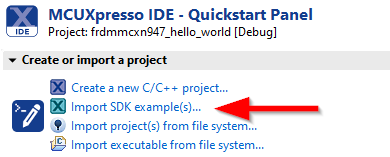

  2. 然后点击导入SDK示例。Building and running a demo

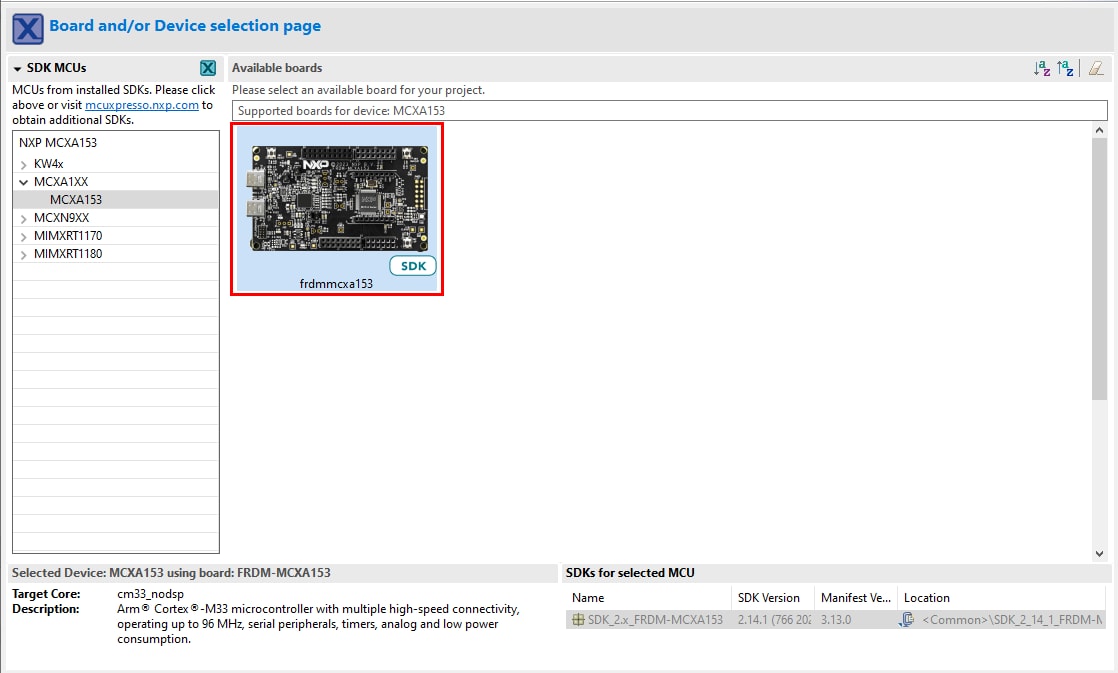

  3. 点击FRDM MCX系列板，选择一个可以在该板上运行的示例，然后点击“下一步”。GS-FRDM-MCXAXX-STP3.2.3

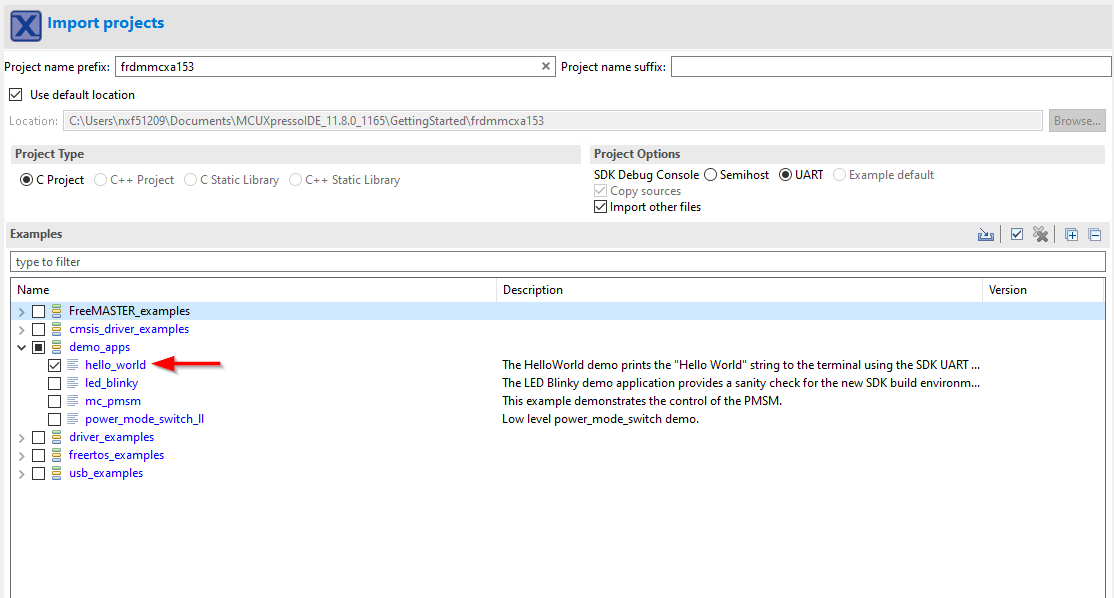

  4. 使用箭头按钮来展开demo_apps类别，然后点击hello_world旁边的复选框来选择该项目。要使用UART进行打印(而不是默认的半主机)，请在项目选项下选择UART作为“SDK Debug Console(SDK调试控制台)”复选框。然后单击Finish(完成)。GS-FRDM-MCXAXX-STP3.2.4

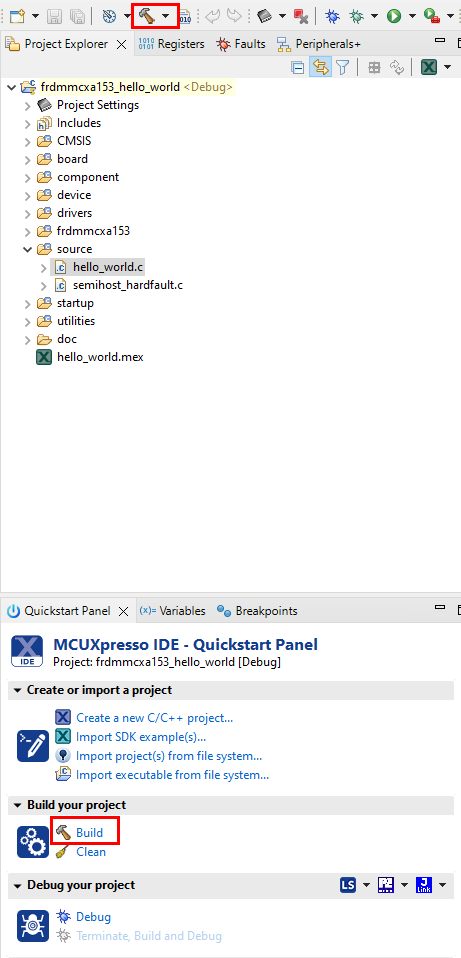

  5. 选择要构建的项目，然后点击上方快捷方式中的“build icon(构建图标)”，或者在快速入门面板中点击“Build(构建)”。 GS-FRDM-MCXAXX-STP3.2.5

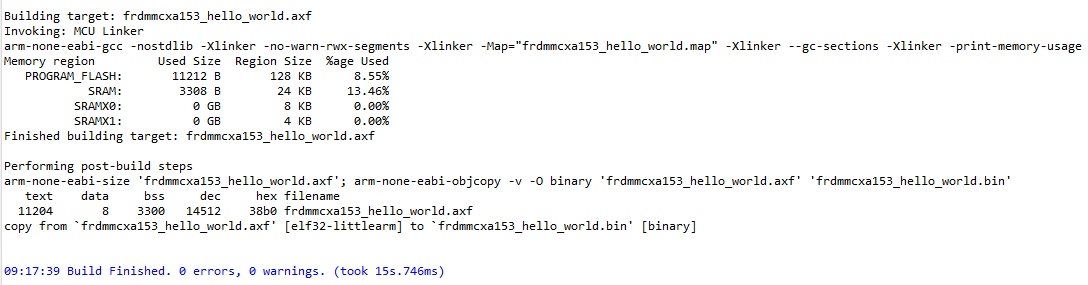

  6. 项目应该能够在控制台中无错误或警告地构建完成。GS-FRDM-MCXAXX-STP3.2.6
  7. 使用与J15的“MCU LINK”端口连接的Micro USB将板连接到计算机。GS-FRDM-MCX-AXX-STP1_2

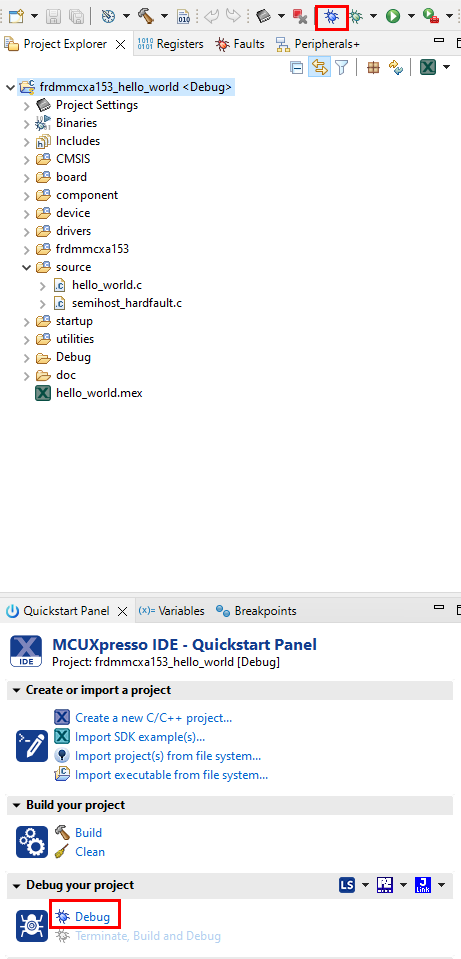

  8. 点击上方的“debug(调试)”图标，或者在快速入门面板中点击“Debug(调试)”，将应用下载到板上。GS-FRDM-MCXAXX-STP3.2.8

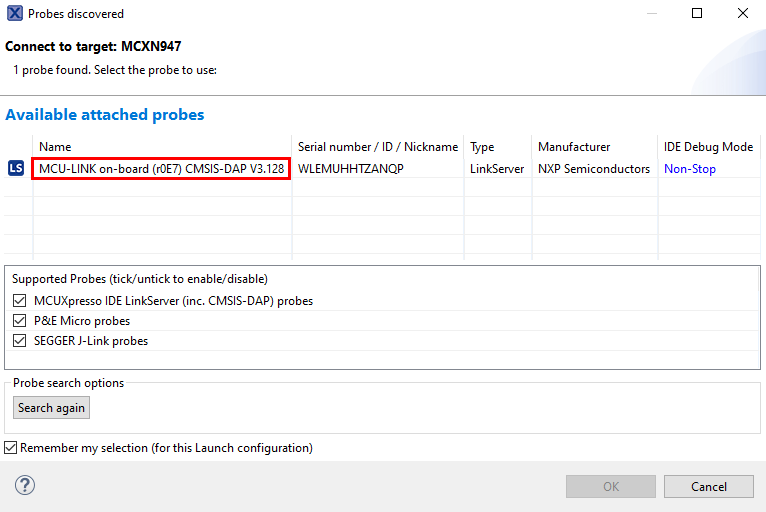

  9. 选择MCU-Link CMSIS-DAP硬件调试器。Building and running a demo

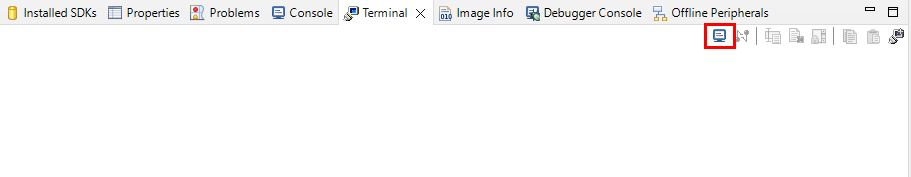

  10. 打开一个串行终端，以便查看应用的输出。选择“Terminal(终端)”窗口，然后点击“new terminal(新建终端)”图标。Building and running a demo

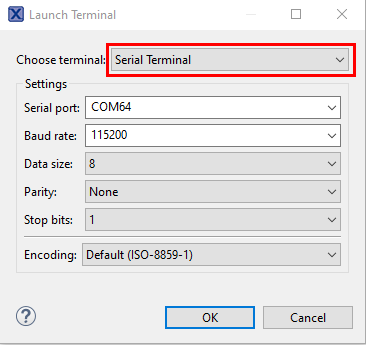

  11. 选择“Serial Terminal(串行终端)”，然后将UART设置为115200波特率，8位数据大小，无校验位，1个停止位。按下OK(确认)键。Building and running a demo

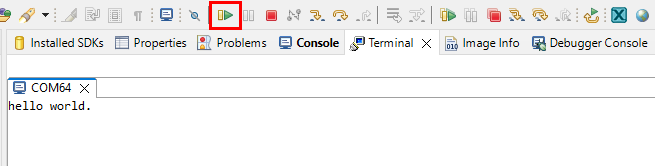

  12. 点击“run(运行)”图标，运行应用。 在终端上查看输出结果。Building and running a demo

3.2 使用其他工具链构建和烧录应用

MCUXpresso for Visual Studio Code(VS Code)为嵌入式开发人员优化了代码编辑和开发体验。了解如何使用VS Code构建和烧录应用。

想使用其他工具链？

此演示也适用于IAR和KEIL。

前页获取软件
下一页使用MCUXpresso IDE修改示例

4. 使用MCUXpresso IDE修改示例

4.1 从MCUXpresso IDE克隆示例项目

遵循以下步骤完成通用输出的操作。这个例子使用CTimer来产生PWM信号，并在两个LED之间切换。

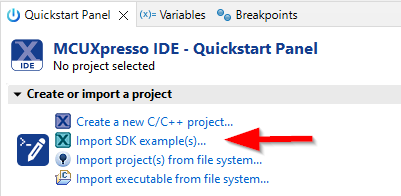

  1. 在左下角找到Quickstart Panel(快速启动面板)，然后点击Import SDK example(导入SDK示例)。MCUXpresso
  2. 点击FRDM-MCXA15x板，选择导入可在该板上运行的示例，然后点击Next(下一步)。GS-FRDM-MCX-AXX-STP4.1.2

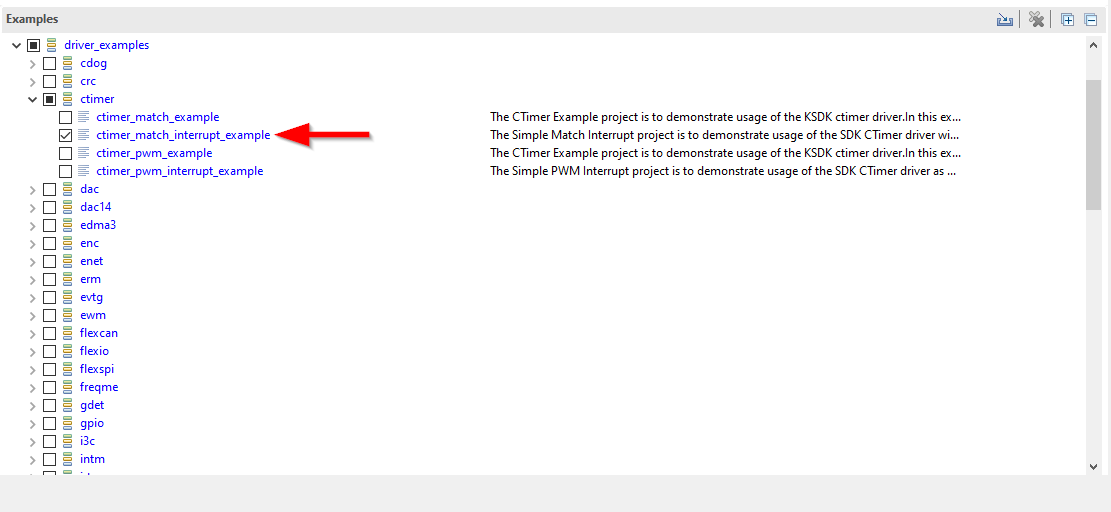

  3. 使用箭头按钮展开driver_examples目录，然后展开ctimer示例，并点击ctimer_match_interrupt_example旁的复选框选择它。要使用UART进行打印(而不是默认的半主机)，请在项目选项下选择UART作为“SDK Debug Console(SDK调试控制台)”复选框。然后单击Finish(完成)。 Use the arrow button

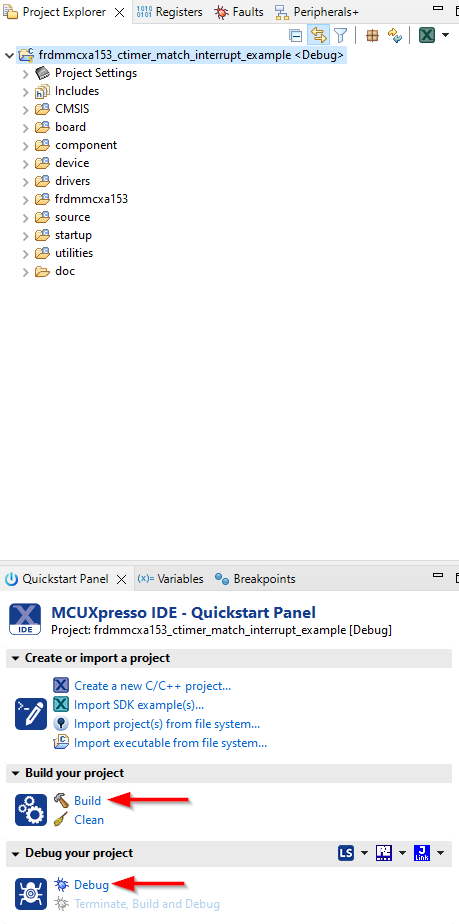

  4. 点击“Project Explorer View(项目资源管理器视图)”中的“frdmmcxna153_ctimer_match_interrupt_example”项目，并构建、编译和运行上述章节的演示。GS-FRDM-MCX-AXX-STP4.1.4
  5. 您会看到绿色和红色LED指示灯来回切换。
  6. 终止调试会话。

4.2 使用MCUXpresso Config Tool为第三方IDE克隆示例项目

遵循以下步骤完成通用输出的操作。该示例设置了一个SCTimer来生成PWM信号并更改LED亮度。

  1. 打开MCUXpresso配置工具。

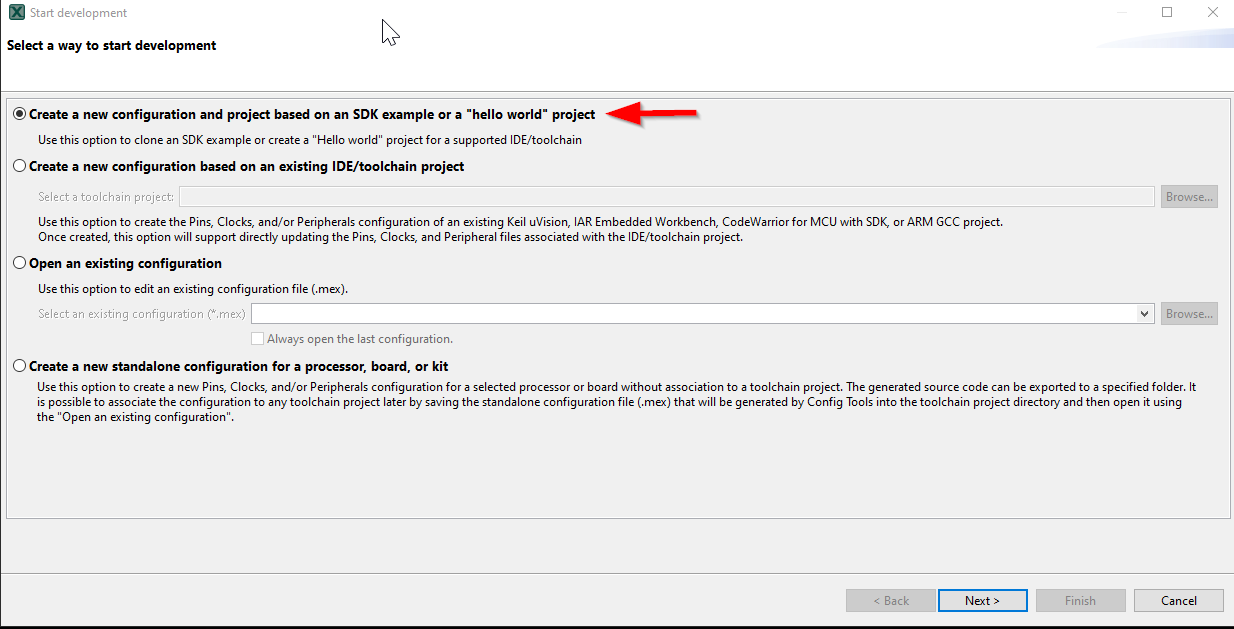

  2. 在出现的向导中，选择“基于SDK示例或hello word项目创建新配置”单选按钮，然后点击“下一步”。 Use MCUXpresso Config Tools
  3. 在下一个窗口，选择MCUXpresso SDK的位置。SDK包必须事先解压。然后选择正在使用的IDE。请注意，只有在构建SDK时，在线SDK构建工具中所选的IDE才可用，点击克隆选择示例。选择要克隆的项目。对于这个例子，我们要使用gpio LED输出项目。您可以在过滤器框中键入“ctimer”，然后选择“ctimer_match_interrupt_example”项目进行过滤。您还可以指定克隆项目的位置和名称。然后单击Finish。GS-FRDM-MCX-AXX-STP4.1.2
  4. 克隆后，转到您选择的目录，并打开IDE的项目。导入、编译和运行项目，如前几节所述
  5. 您会看到红色和绿色LED指示灯来回切换。
  6. 终止调试会话。

4.3 使用MCUXpresso IDE引脚工具

注：以前，您必须像上一步一样克隆SDK项目。

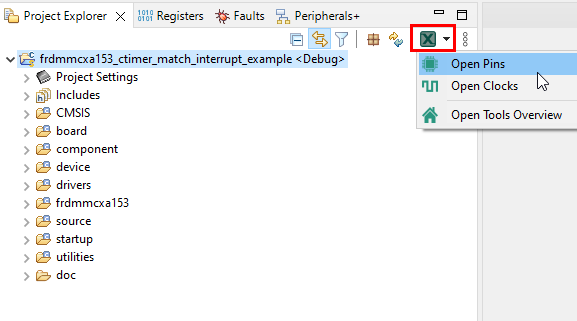

  1. 选择文件资源管理器窗口右上角的“ConfigTools”，然后选择“ Open Pins”来打开引脚工具。GS-FRDM-MCX-AXX-STP4.3.1

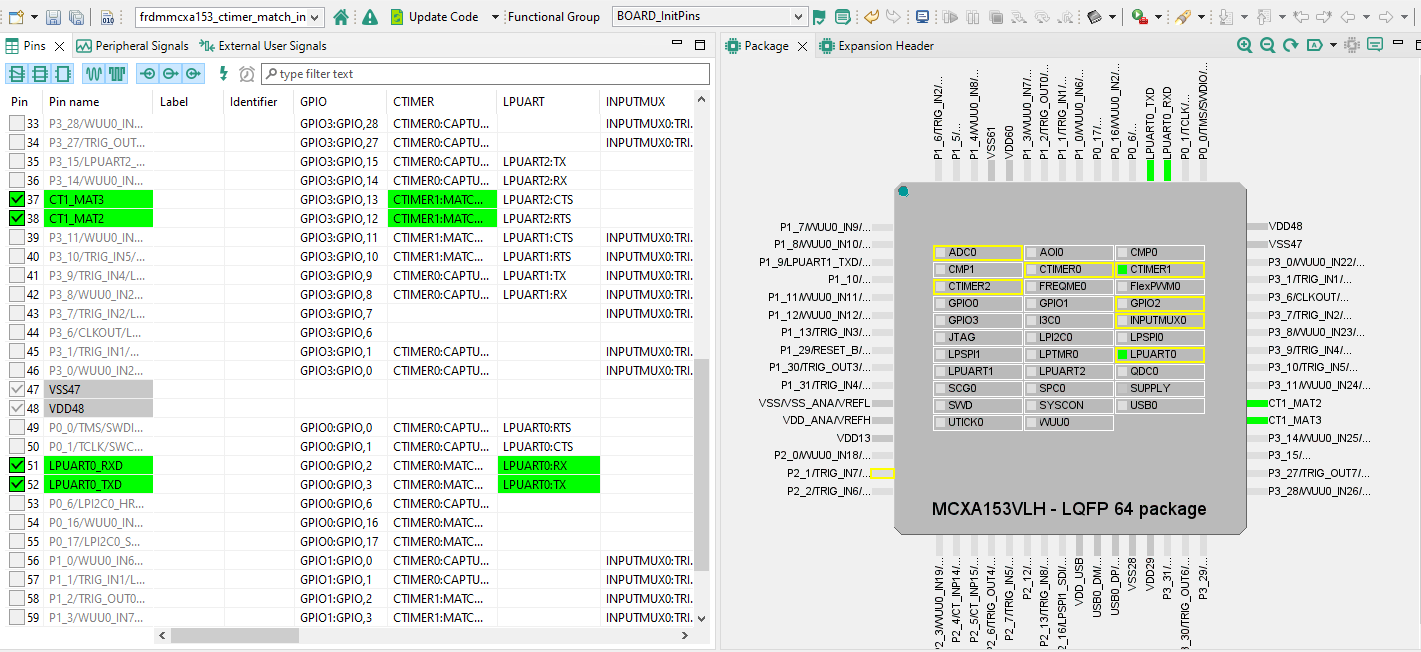

  2. 引脚工具现在应该显示ctimer项目的引脚配置。GS-FRDM-MCX-AXX-STP4.3.2

4.4 使用引脚工具修改LED布线的引脚

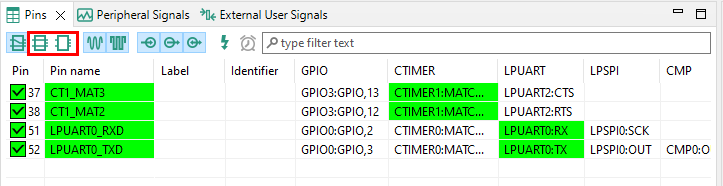

  1. 我们将在其余指南中使用MCUXpresso IDE，但在其他第三方IDE的MCUXpresso配置工具中可以完成相同的步骤。在引脚视图中，取消选中“显示专用引脚”和“显示未路由引脚”复选框，以仅查看已路由引脚。已路由引脚在引脚名称旁边留有一个绿色勾选框。为每个已路由引脚所选的功能以绿色突出显示。GS-FRDM-MCX-AXX-STP4.4.1
  2. 在当前配置中，PIO3_12和PIO3_13被路由为CTimer的输出。我们来添加一下引脚配置来启用蓝色LED。

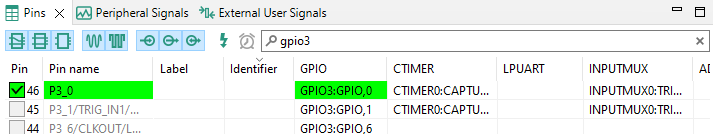

  3. 选择“显示未路由引脚”以查看其他选项。要启用蓝色LED，搜索GPIO3，并在GPIO列下选择GPIO3, 0。 GS-FRDM-MCX-AXX-STP4.4.3

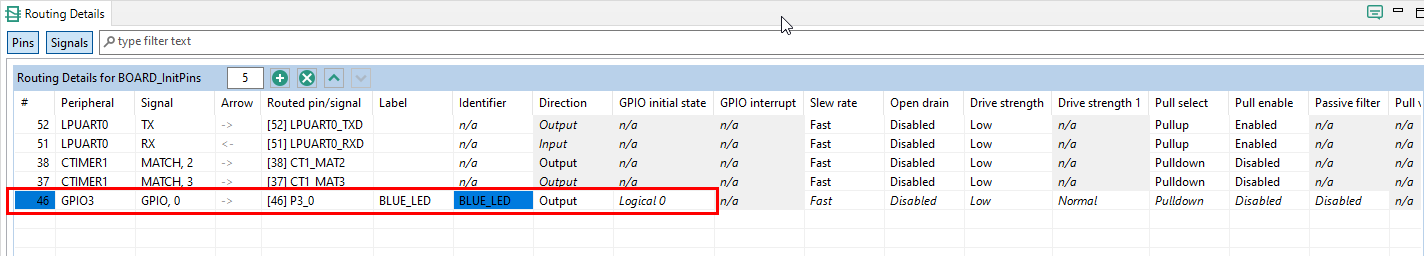

  4. 接下来，在“路由详情”窗口中将GPIO引脚配置为输出。GS-FRDM-MCX-AXX-STP4.4.4
  5. 现在是时候导出由引脚工具生成的最新pin_mux.c和pin_mux.h文件，将这些更改实施到项目中。点击菜单栏中的“更新项目”。
    6. GS-FRDM-MCX-AXX-STP4.4.5

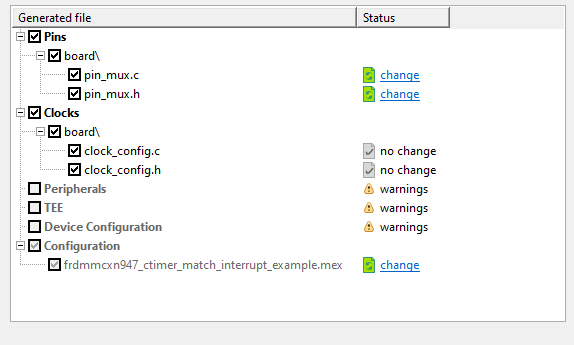

  6. 弹出的界面将显示正在更改的文件，您可以点击“diff”查看当前文件与引脚工具生成的新文件之间的差异。点击“确定”将新文件覆盖到项目中。GS-FRDM-MCX-AXX-STP4.4.6

    注：时钟和其他文件也可能被标记为正在更新，因为标题已被更改。

  7. 我们来在示例代码中添加一些额外的内容。打开simple_match_interrupt.c文件，并添加以下宏来初始化蓝色LED。GS-FRDM-MCX-AXX-STP4.4.7
  8. 添加一个宏，让LED代替CTIMER输出，这样我们就能更直观地观察板上的行为。GS-FRDM-MCX-AXX-STP4.4.8

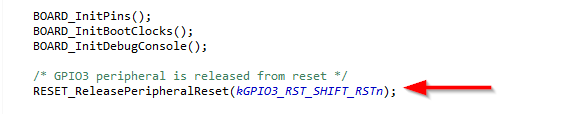

  9. 最后，在main函数中，我们要重置GPIO3外设，确保它处于可用状态。GS-FRDM-MCX-AXX-STP4.4.9
  10. 按照上一节所述构建并下载项目。
  11. 运行应用。您现在应该能看到绿色和蓝色LED来回切换。
  12. 按照上一节所述构建并下载项目。
  13. 终止调试会话。

前页构建并运行
下一页MCUXpresso Developer Experience（MCUXpresso开发人员体验）

5. MCUXpresso Developer Experience（MCUXpresso开发人员体验）

请查看以下各个章节，了解我们为灵活的原型设计和开发提供的生态合作体系。在下面的视频中，我们将向您介绍FRDM平台、功能齐全的EVK和兼容的扩展板。另外，我们还将带您浏览Application Code Hub（应用代码中心）界面，让您了解许多通过恩智浦Github提供的应用示例。

5.1 FRDM平台、功能齐全的EVK和扩展板

为了加速原型设计，我们为您提供了低成本FRDM平台和功能齐全的评估套件。

FRDM开发板具有标准规格和接头，便于连接MCU的输入/输出端口，并内置了MCU-Link调试器，带有USB-C线缆。我们的评估套件功能齐全，包括扩展的输入/输出和接口访问，支持通过WiFi和其他MCU-Link功能进行扩展。此外，还有许多兼容的Click板和/或Arduino扩展板。对于那些支持Open CMSIS Pack的平台，可以在ACH上找到一些示例，但如果没有，许多都可以通过I2C、SPI和UART等串行接口来使用，我们在MCUXpresso SDK中提供了相应的驱动程序和示例。

5.2 Application Code Hub(应用代码中心)

Application Code Hub为开发人员提供了一个交互式界面来快速定位软件，进一步增强了MCUXpresso Developer Experience。现在就访问ACH，开始探索及发现新的交互式Application Code Hub的更多细节和优势。

可从Application Code Hub访问的软件位于恩智浦GitHub资料库，因此可以直接从该位置轻松访问和克隆。

探索ACH

5.3 演示纵览

前页使用MCUXpresso IDE修改示例
下一页Project and Tutorials: 使用串行终端

使用串行终端

不确定如何使用终端应用？试试这些教程：

终端应用

前页MCUXpresso Developer Experience（MCUXpresso开发人员体验）
下一页Project and Tutorials: 使用IAR或Keil运行演示

使用IAR或Keil运行演示

了解如何使用IAR或Keil第三方IDE工具链构建和运行简单示例。

工具链

返回第三节

前页Project and Tutorials: 使用串行终端
下一页Project and Tutorials: MCUXpresso for Visual Studio Code

MCUXpresso for Visual Studio Code

快速入门MCX A系列

前提条件

本示例适用于Windows 10，但MCUXpresso for Visual Studio Code也可以轻松安装在MacOS和Linux上。

  • 按照MCUXpresso for VS Code扩展的软件安装步骤进行操作
  • 下载或获取MCUXpresso SDK for FRDM-MCXA153。(SDK_2_14_0_FRDM-MCXA153.zip)

    • 硬件要求

    • FRDM-MCXA51x或其他MCX系列评估板*
    • 1条Type-C USB线或micro-USB线*
    • *不同评估板可能需要对以下步骤进行轻微的调整。具体细节请参考评估板的用户指南。

    准备硬件

    本实验针对恩智浦MCX A评估套件(FRDM或EVK)。该套件提供丰富的连接外设，帮助用户评估设备。该套件还包括一个板载硬件调试器。该硬件调试器已预编程了CMSIS-DAP固件，供本实验使用。为了在示例中显示调试消息，实验室通过同一硬件调试器连接到通信端口。

    GS-FRDM-MCX-AXX-STP1_2

    添加恩智浦MCUXpresso SDK

    恩智浦扩展添加了一些工具，可以帮助将软件仓库添加到Visual Studio Code工作区。软件仓库可以从以下三个来源提供：

    • 远程git URL
    • 恩智浦MCUXpresso SDK存档文件
    • 现有git文件夹

    本节将使用作为前提条件提供的SDK存档文件导入MCX A微控制器的MCUXpresso SDK。

    1. 在已安装仓库面板中点击“导入仓库”按钮。 在添加第一个仓库之前，会显示一个按钮。以后，用户可以点击已安装仓库部分右上角的‘+’号来添加仓库
      2. MCUXpresso for Visual Studio Code
    2. 选择“本地存档”选项，导入提供的MCX A SDK存档文件。
    3. 找到MCX A SDK文件所在的位置，填写“存档”栏目。(例如在下载文件夹中)

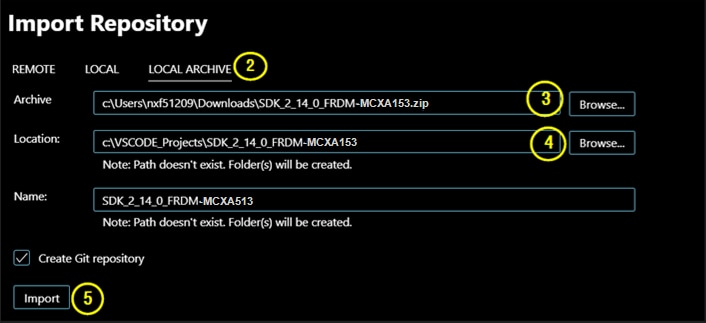

    4. 找到一个文件夹，作为SDK的公共“目标”存储位置。(例如C:\Users\NXP\VSCODE_Projects)给新的SDK起一个名字，本例中为\SDK_2_14_0_FRDM-MCX A153
      5. GS-FRDM-MCXAXX-SDK-IMPREPO
    5. 点击导入。MCX A SDK就会被解压到本地文件夹，并显示在您已安装仓库面板中。

    导入示例项目

    恩智浦扩展提供了一个项目面板，帮助开发人员将项目导入到工作区。用户有三种途径可以导入新的项目：从仓库、从本地项目或从存档文件。本节将演示如何从已安装仓库面板中的SDK导入一个MCX A的示例。

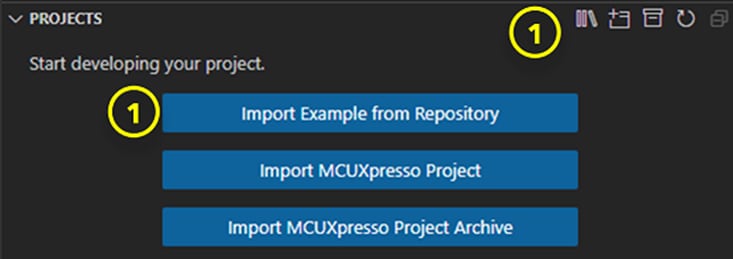

    1. 点击从仓库导入示例。如果当前工作区没有项目，会显示一个按钮。以后，可以使用项目部分右上角的符号来导入其他项目。点击‘II\’符号来添加仓库示例。点击‘[+]’符号来导入之前由MCUXpresso for VS Code扩展创建的PC上的项目。点击‘[ ]’符号来导入之前由MCUXpresso for VS Code扩展创建的存档文件中的项目。
      2. GS-FRDM-MCXAXX-PROJECTS

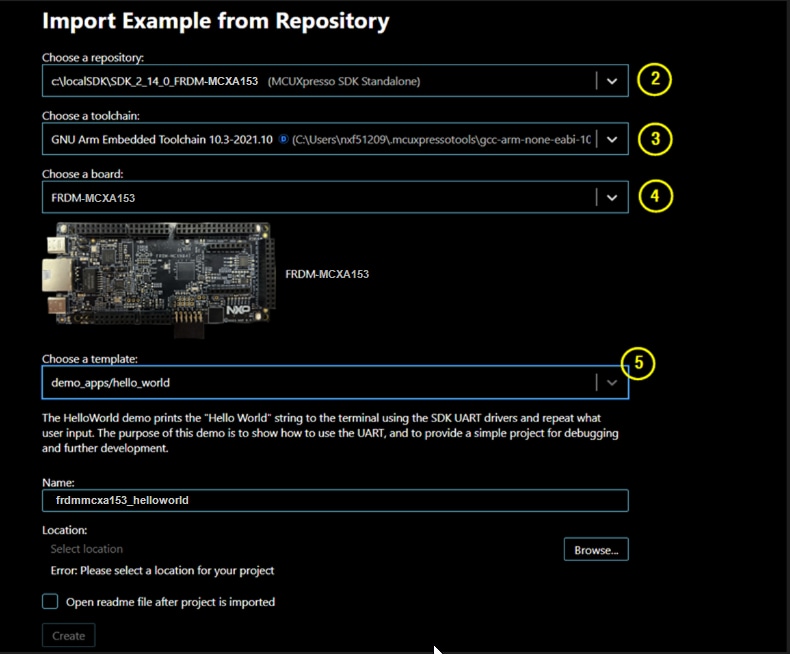

    2. 在“从仓库导入示例”窗口中填写适当的信息。点击“选择仓库”，从可用/已安装仓库列表中选择一个。 选择SDK_2_14_0_FRDM-MCXA153
    3. 点击“选择工具链”，从可用构建工具列表中选择一个。MCUXpresso安装程序提供了“gcc-arm-none-eabi-10.3”默认选项。 该工具还会在其他默认位置查找MCUXpresso IDE安装。这些可能会被列为GNU Arm工具链的其他选项。 选择“gxx-arm-non-eabi-10.3”选项
    4. 点击“选择板”，查看所选仓库支持的板。较长的板列表可以通过在可用选择区域中输入来过滤。选择FRDM-MCXA153。选择板后，会显示该板的图片，以帮助用户确认选项。
    5. 点击“选择模板”，显示所选仓库中可用的示例列表。 长列表示例可以通过在可用选择区域中输入来过滤。(例如，输入Hello来过滤Hello World示例)。选择demo_apps/hello_world
      6. GS-FRDM-MCXAXX-IMP-EXAMP-REPO
    6. 点击“位置”字段的浏览。 选择一个文件夹位置，创建新项目。
    7. 点击创建。这会在您的项目面板中添加MCX A新“Hello World”示例项目。

    构建项目

    构建流程在创建项目时配置。用户可以点击项目视图中的一个图标启动构建。 点击项目名称右边的构建图标，项目构建开始。如果想切换回MCUXpresso扩展视角，可以点击左侧导航栏中的“X”图标。您可能仍然处于前一节的资源管理器视角。

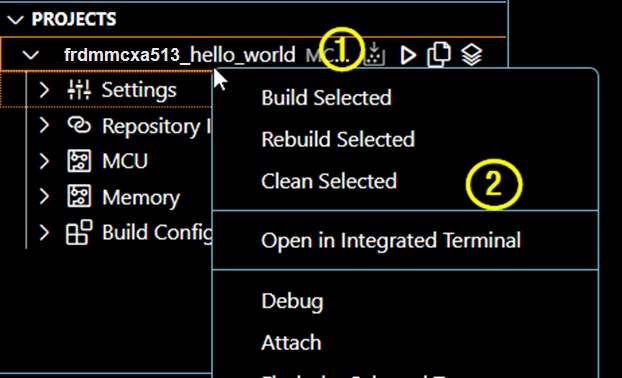

    1. 点击hello_world项目右边的构建图标。构建流程开始。界面底部的OUTPUT终端标签显示构建进度。
    2. 您也可以右键点击项目名称，显示更多的构建选项。点击Rebuild或Clean Build，之前构建的残留文件会删除，项目重新构建。否则，点击Build Selected会输出“no work to do”。
      3. GS-FRDM-MCXAXX-

    构建流程完成后，应该返回一个0的退出码，表示成功。

    烧录和调试项目

    MCUXpresso for Visual Studio Code可以让用户为恩智浦微控制器编程和调试项目。这些步骤需要Debug Probe驱动程序正确安装和配置。MCUXpresso for Visual Studio Code支持使用恩智浦、Segger和PEmicro等流行硬件调试器。MCUXpresso安装程序提供了为不同硬件调试器安装支持的选项。

    启动调试会话之前，构建好的项目输出二进制文件会烧录到目标板上。调试会话提供一些控制和视图，帮助开发人员分析项目的运行情况。下面的步骤会展示如何成功地烧录和编程MCX A FRDM评估套件。

    1. 确认板载硬件调试器已连接到PC的USB端口。
    2. 点击“DEBUG PROBES”面板中的刷新箭头，检测已连接的Debug Probe。
      3. MCUXpresso for Visual Studio Code
    3. 开始调试会话的第一步是，用构建好的项目镜像来编程目标设备。在选中的项目右边，点击常见的“播放”三角形图标。

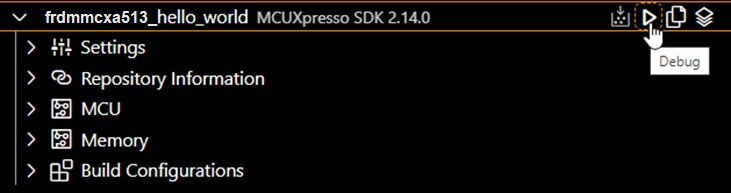

      4. GS-FRDM-MCXAXX-DEBUG Visual Studio Code调试会话为用户提供一个不同的“运行和调试”视角。这可以从左侧导航栏现在被高亮显示的Bug图标看出。以下图片标注了一些关键的工具：
      1. Start Debug：启动调试的另一种方式
      2. Debug Controls: 控制调试的暂停、步过、步入、步出、重启和停止
      3. Variables:显示局部变量和寄存器的值
      4. Watch: 添加表达式来持续监视
      5. Breakpoints: 添加、切换和查看目标代码
      6. Call Stack: 程序中的活动子程序列表
      7. Status Ribbon: 界面底部的状态栏会改变文本和/或颜色的状态为橙色
    MCUXpresso for Visual Studio Code 返回第3节

    前页Project and Tutorials: 使用IAR或Keil运行演示
    下一页Project and Tutorials: SEGGER J-Link教程

    SEGGER J-Link教程

    1. 下载J-Link软件

      进入SEGGER下载页：Segger。

    2. 展开“J-Link软件和文档包”部分SEGGER-JLINK-1
    3. 选择与您操作系统匹配的软件，然后下载最新版本。SEGGER-JLINK-2

      接受条款并下载软件

    4. 双击执行刚下载的.exe文件。遵循安装说明，直到J-Link安装完成。SEGGER-JLINK-3
    5. 一切就绪
