LS1043A住宅网关参考设计

LS1043A-RGW

滚动图片以放大

QorIQ® LS1043A住宅网关参考设计是一个全面基于OpenWRT的家用路由器平台，OEM/ODM厂商可以充分利用它大幅缩短设计周期，加快产品上市速度，同时不影响质量或功能。此套件带有大量外部接头，如1GbE LAN端口、USB3.0、适合POTS的传统TDM RJ11接头和SD卡槽。

QorIQ® LS1043A住宅网关参考设计 - 简介

产品详情

选择区域:

框图

LS1043A住宅网关

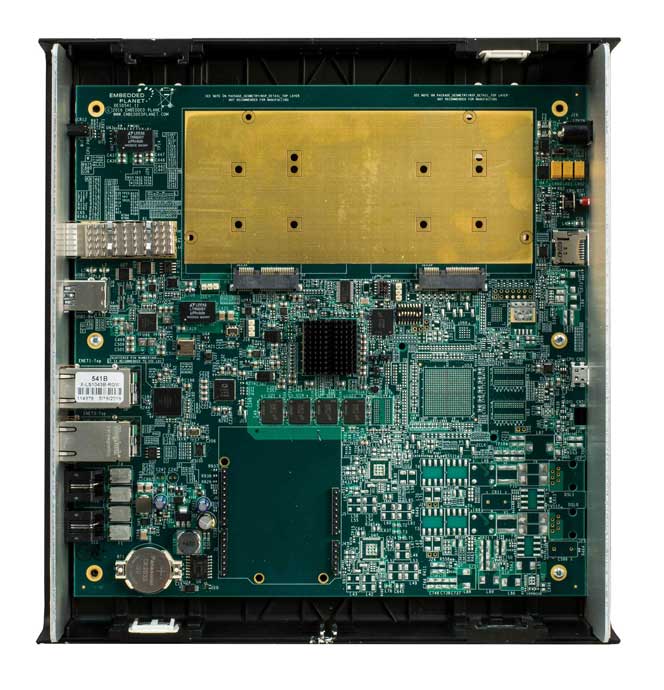

LS1043A Residential Gateway Reference Design Board
获取框图PDF

支持的器件

处理器和微控制器

Layerscape处理器

  • LS1043A: Layerscape® 1043A和1023A处理器

T系列

  • F104S8A: F104S8A四端口千兆以太网铜PHY

特征

处理器

  • 基于Cortex-A53，运行速率为1.6GHz的QorIQ LS1043A 4核处理器
  • 硬件分组引擎支持10Gbps性能和增值应用的分载CPU

存储器

  • 4GB DDR4 DRAM
  • 32位DDR4总线，高达1600 MT/s
  • 512 MB NAND闪存

以太网

  • SFP+ 笼子，用于WAN连接
  • 4个1GbE LAN端口

基本外设和互连

  • 2个超速USB 3.0
  • 2个用于POTS的RJ11
  • 1个用于控制台的Micro-USB
  • 1个SD卡槽
  • 2个迷你PCIe
  • Arduino®扩展接头(内部连接器)

其他特性

  • 用于调试的JTAG
  • 塑料外壳，有8个内部聚合物内置天线
  • 支持mini-PCIe Wi-Fi模块，符合802.11ac 8x8和802.11n 4x4标准 (不含)

工业

  • 冷库监控
  • 大面积监视系统

网络

  • 小型企业路由器

购买选项

LS1043A-RGW-B-Image

点击展开

  • CNY12,389.81
  • 数量为 1
    • 供货情况: 有货
    • 库存: 5
    • 运单: 正常情况下 1-2个工作日内发货
从恩智浦处购买从分销商处购买

文档

快速参考 文档类别.

筛选

3 文件

设计资源

选择区域:

设计文件

筛选

3 设计文件

  • 印刷电路板与电路图

    LS1043ARGW Design Files

    ZIP版本 2Dec 6, 2019 00:00:0026.8 MBLS1043ARGW-DF
    请登录
    下载
  • 印刷电路板与电路图

    LS1043A-RGW-B reference design files

    ZIP版本 BMar 9, 2017 00:00:0011.7 MBLS1043A-RGW-B-DF
    请登录
    下载
  • 设计文件-其他

    LS1043A-SW-ASK-EX-LINK

    LINK版本 0Jul 29, 2019 15:15:00LS1043A-SW-ASK-EX-LINK
    下载

软件

筛选

2 软件文件
