使用ETPL和MC33772C的HVBMS电池接线盒(BJB)

RD772BJBTPLEVB

滚动图片以放大

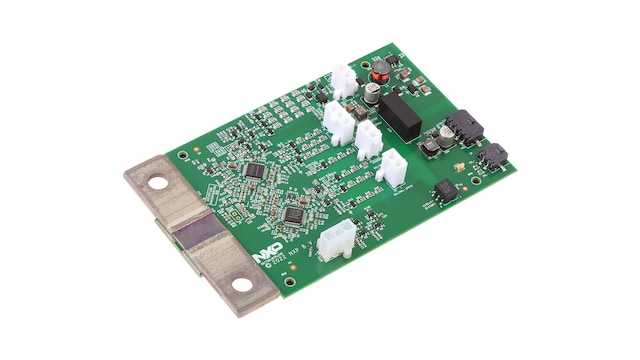

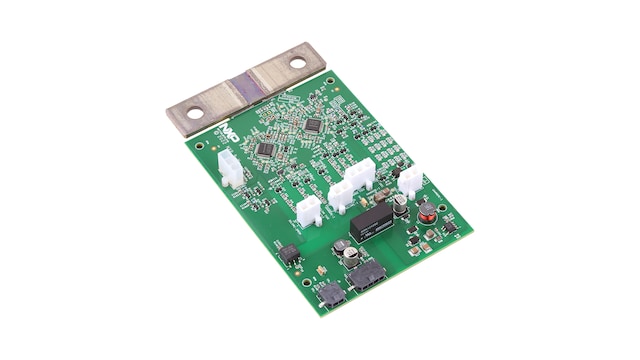

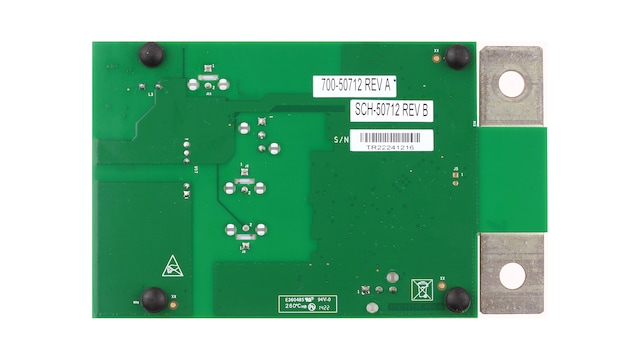

RD772BJBTPLEVB是具有电子传输协议链路(ETPL)通信的电池接线盒(BJB)参考设计。它是高压电池管理系统(HVBMS)硬件和软件快速成型的理想之选。这个评估板包含两个MC33772C电池传感器，可用于冗余的高压和电流测量，并进行隔离测量。

该评估板属于使用ETPL的RD-HVBMSCTBUN参考设计包。

框图

使用ETPL和MC33772C的HVBMS电池接线盒 — RD772BJBTPLEVB

RD772BJBTPLEVB BJB

支持的器件

电源管理

电池控制器

  • MC33772C: 6通道锂离子电池控制器IC

功能

高压测量

  • 7次高精度高压测量

电池电流测量

  • 高达+/-1500 A的完全冗余电流测量值（带填充分流器，可自适应）
  • 0.5%测量误差(仅限IC级)

温度测量

  • 用于电流测量补偿的分流温度测量
  • 预充电电阻温度测量

隔离测量

  • 高压域和低压域之间的隔离电阻测量

通信

  • BJB和BMU之间的隔离电气传输协议链路(ETPL)通信

购买选项

RD772BJBTPLEVB-Image

点击展开

  • RD772BJBTPLEVB

  • HVBMS Battery Junction Box Using ETPL with MC33772C (BJB).

  • 套件包含：

    • 1个RD772BJBTPLEVB评估板
    • 1根电源线
    • 3根高压测量电缆
    • 1根热传感器电缆
    • 1根ETPL电缆
  • CNY6,335.32
  • 数量为 1
    • 供货情况: 有货
    • 库存: 13
    • 运单: 正常情况下 1-2个工作日内发货
从恩智浦处购买从分销商处购买
BATT-TPLCABLE20-Image

点击展开

  • BATT-TPLCABLE20

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • CNY103.28
  • 数量为 1
    • 供货情况: 有货
    • 库存: 3
    • 运单: 正常情况下 1-2个工作日内发货
从恩智浦处购买从分销商处购买
BATT-TPLCABLE50-Image

点击展开

  • BATT-TPLCABLE50

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • CNY103.28
  • 数量为 1
    • 供货情况: 缺货
从恩智浦处购买从分销商处购买
