不建议在新设计中使用FRDMGD31RPEVM。对于新设计，建议使用FRDMGD3162RPEVM。

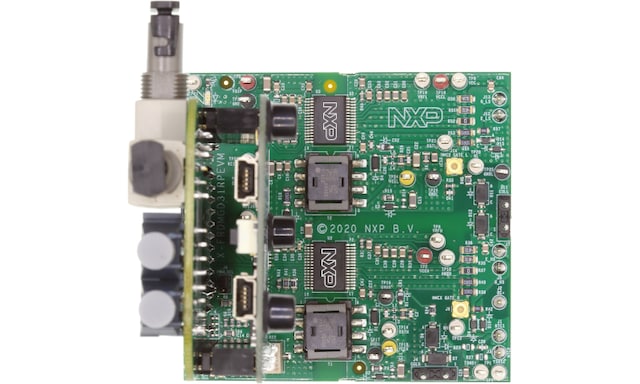

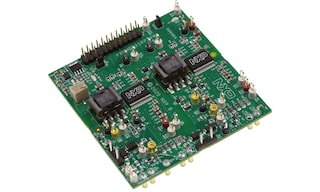

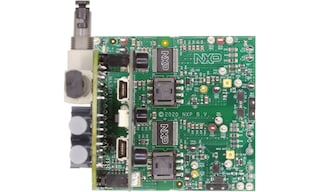

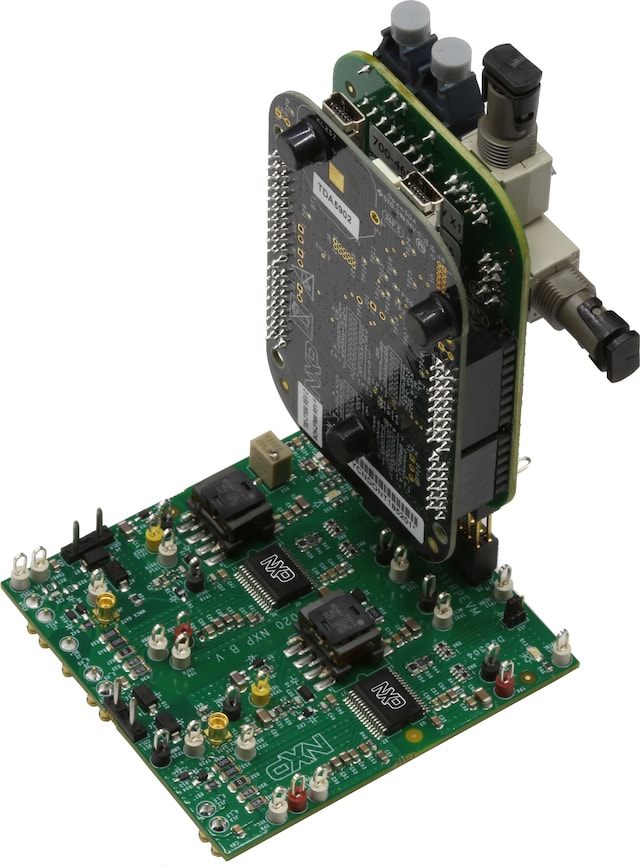

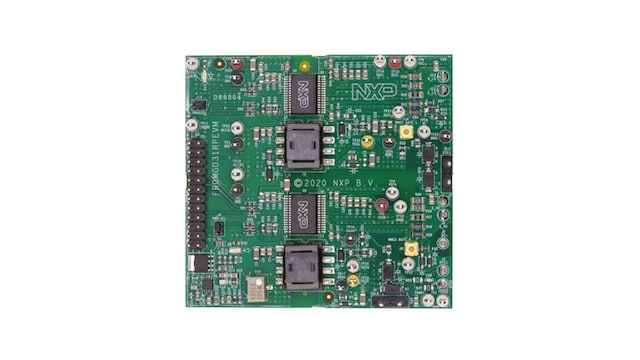

FRDMGD31RPEVM是一款半桥评估套件，安装了两个GD3160单通道IGBT/SiC MOSFET栅极驱动设备。该套件包含FRDM KL25Z微控制器硬件，用于连接安装有Flex GUI软件的PC，可采用菊花链或独立配置的方式与MC33GD3160栅极驱动器上的SPI寄存器进行通信。

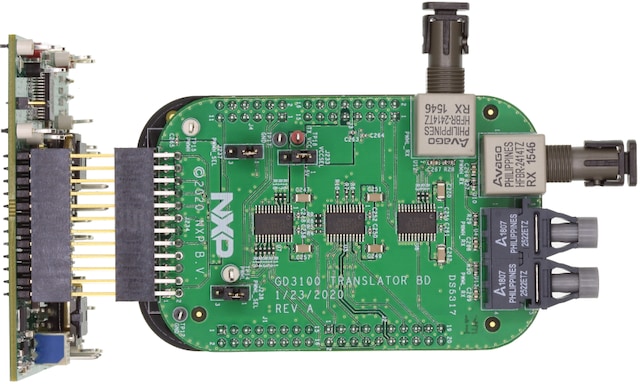

GD3160转换板用于将MCU和MC33GD3160栅极驱动器之间的3.3V信号转换为5.0V信号。

FRDMGD31RPEVM最初安装了GD3100，现已通过GD3160栅极驱动设备实现了升级。

设计文件

软件

产品详情

支持的器件

通用负载开关

动力和发动机控制

GD3160: 面向SiC MOSFET的具有段式驱动的先进高压隔离栅极驱动器

特性

系统特性

与RoadPak SiC MOSFET模块兼容
Flex GUI可与该套件配套使用
菊花链SPI接口可配置
可轻松配置跳线选项
可使用Flex GUI配置SPI寄存器选项
双脉冲和短路评估
外部PWM输入的光纤连接

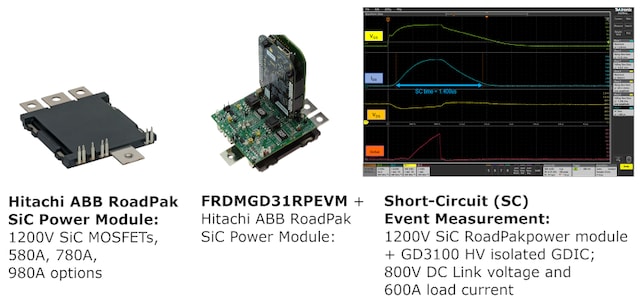

可连接到RoadPak SiC MOSFET模块的单相，适用于半桥评估和应用开发

购买选项

点击展开

FRDMGD31RPEVM
停产

Half-Bridge Evaluation Kit For RoadPak IGBT/SiC Modules Featuring the GD3160.

套件包含

FRDMGD31RPEVM套件内含物包括：

组装和测试好的FRDMGD31RPEVM板，放在防静电袋中

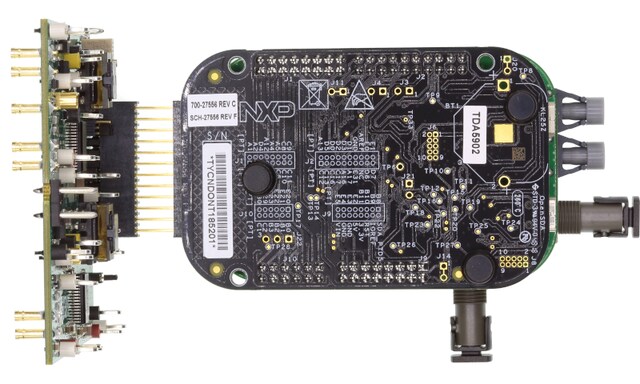

连接到FRDM-KL25Z的3.3V转5.0V转换板（KITGD316XTREVB）
USB线缆，A型公头/迷你B型公头，3英尺
快速入门指南

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

2 文件

紧凑列表

FRDMGD31RPEVM Half-Bridge Evaluation Board - User Guide[UM11401]

PDFApr 14, 2022版本更新 3
GaN FET Motor Gate Driver Solutions[GS-FRDMGD31RPEVM]快速入门

HTMLAug 5, 2020

设计资源

Related Hardware

快速参考恩智浦板类型.

1 硬件产品

评估板和开发板
面向Kinetis® KL14、KL15、KL24和KL25 MCU的开发平台
正常供应

FRDM-KL25Z类似

设计文件

快速参考恩智浦设计文件类型.

2 设计文件

印刷电路板与电路图
FRDMGD31RPEVM Schematics

PDF版本 CFeb 4, 2022 13:25:00628.67 KBSPF-46947

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
设计文件-其他
FRDMGD31RPEVM Design Files

ZIP版本 BMay 24, 2023 16:36:003.05 MBFRDMGD31RPEVM-DESIGN-FILES

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

1 软件文件

调试及视觉化工具
FlexGUI：评估参考设计套件的软件工具

下载选项

注意: 推荐在电脑端下载软件，体验更佳。

面向带有GD3160的RoadPak IGBT/SiC模块的半桥评估套件
