Sub-µA电流传感器

RD-UAMP-SENSOR

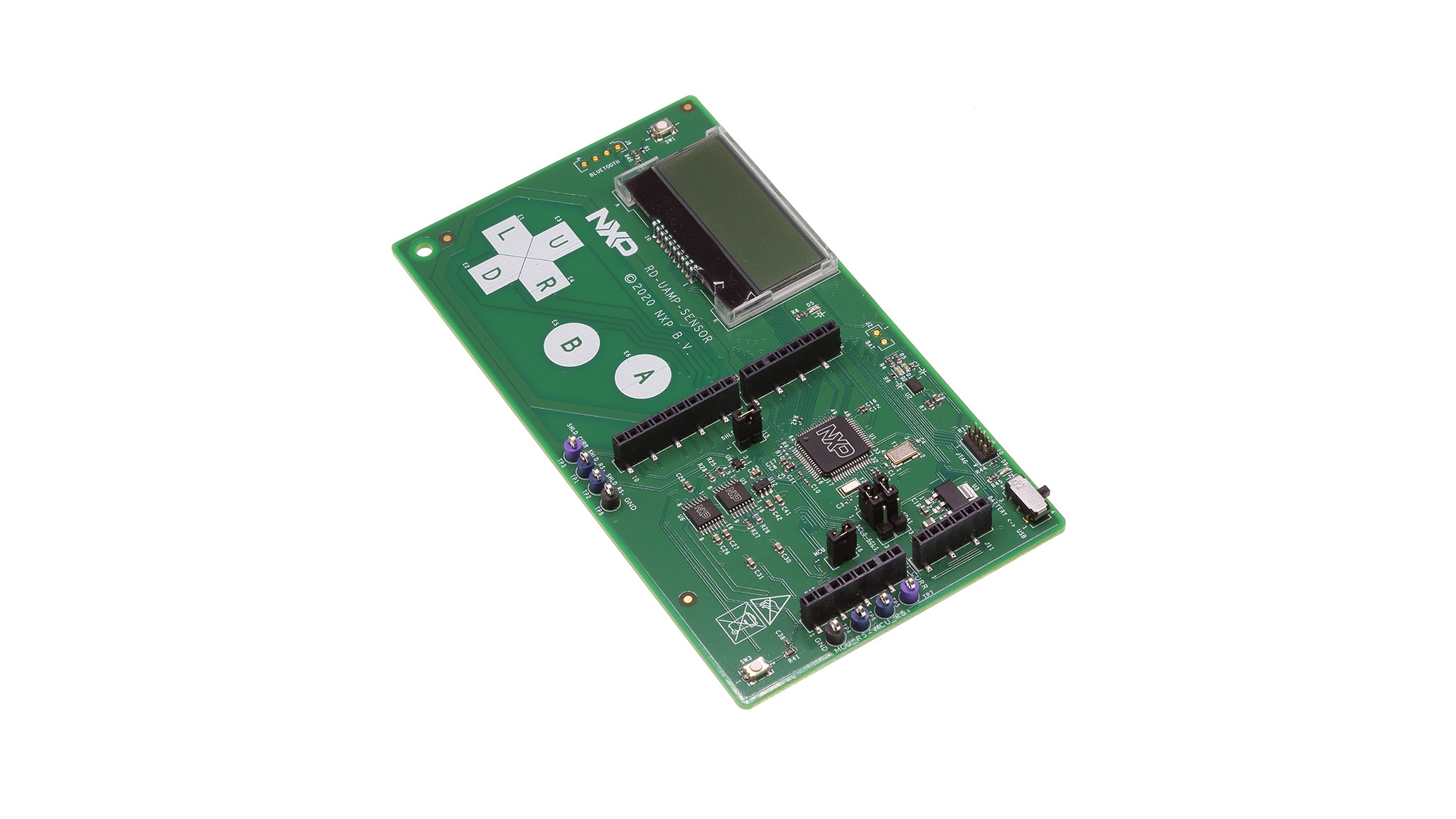

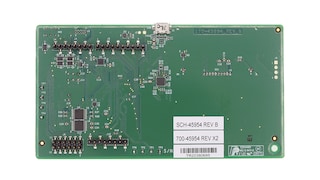

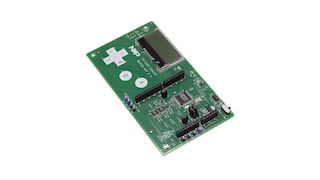

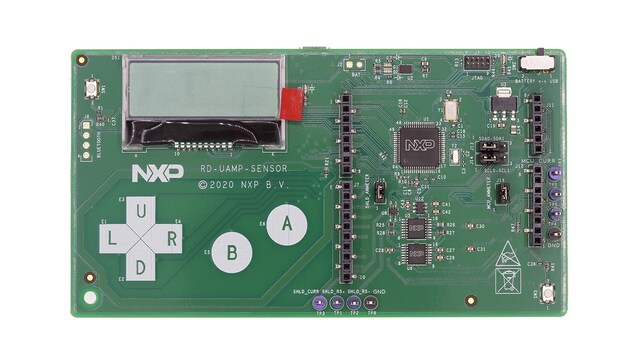

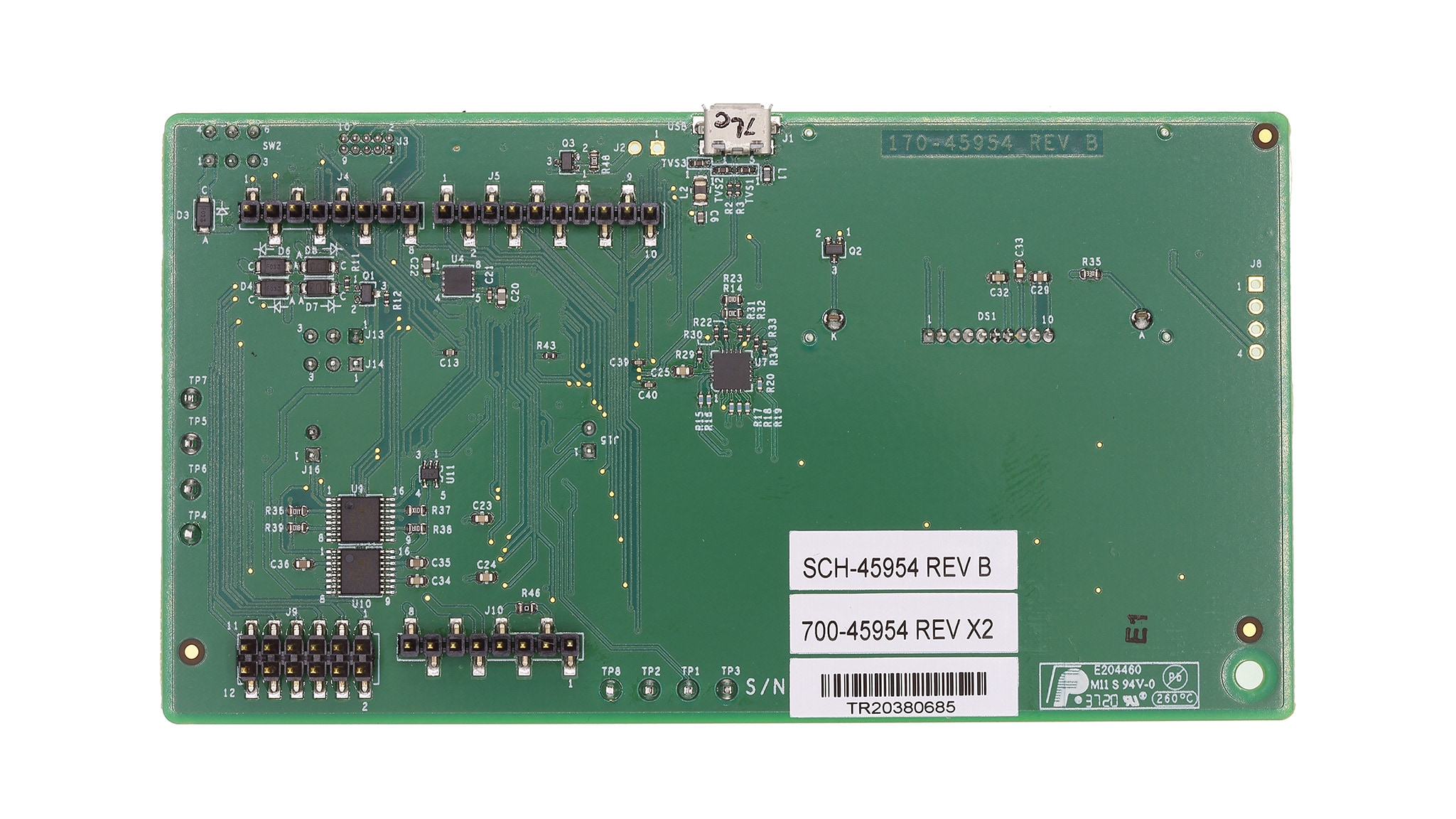

滚动图片以放大

Sub-µA电流传感器是基于Kinetis K22F的电流测量板，运行在FreeRTOS上，可用于Freedom Development生态合作体系或任何类似Arduino的开发板。

这款参考设计允许非侵入式地连接任何MCU和3.3V shield扩展板，并大范围测量低电流(约60nA至5mA)。提供多种通信方法，包括与Freedom Sensor Toolbox(CE)集成。

框图

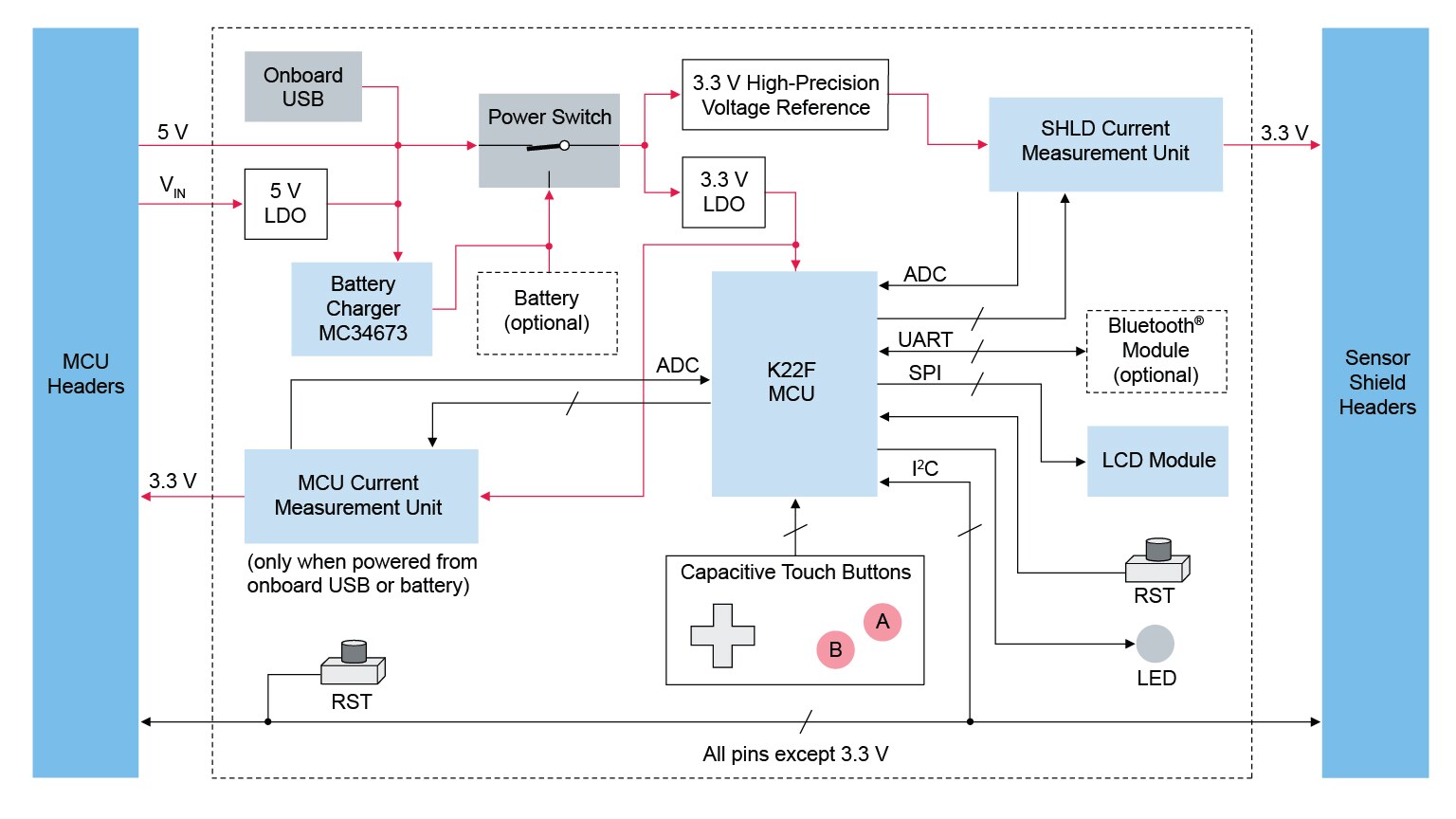

RD-UAMP传感器结构框图

Sub-µA Current Sensor Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

K2x / KS2x USB

  • K22_120: Kinetis® K22-120 MHz，高性价比，全速USB微控制器(MCU)，基于Arm® Cortex®-M4内核

电池管理

电池充电器

  • MC34673: 1.2单芯锂离子电池/锂聚合物电池充电器

特性

非侵入式

  • 无需任何固件更改，即可插入任何现有3.3V MCU+shield扩展板解决方案之间

可兼容性

  • 使用广泛流行的Arduino连接器布局和引脚输出

双向

  • 能够分别测量MCU和shield扩展板的电流

高精度

  • 自动切换的分流电阻块，确保优化量程选择、精确的电流感测放大器和16位的采样深度。

高速

  • 优化的处理管道，支持以88kSa/s的速度获取数据。

LCD模块

  • 集成电容式触控按钮和LCD模块，提供快速简便的控制菜单访问方式。

I²C传感器仿真

  • 通过标准I²C接口和虚拟寄存器映射访问

蓝牙模块接头

  • 内置用于连接现成UART至蓝牙模块的接头

USB连接器

  • 利用USB软件栈或通过虚拟串行端口，创建高度优化的通信通道。
