基于i.MX RT117H的恩智浦EdgeReady Smart HMI解决方案,具有ML视觉、语音和图形UI功能

SLN-TLHMI-IOT-RD

滚动图片以放大

框图

选择框图:

Smart HMI解决方案开发套件硬件

Smart Touchless HMI Solution Development Kit Hardware Block Diagram

Smart HMI解决方案开发套件软件

Smart HMI Solution Development Kit Software

支持的器件

处理器和微控制器

i.MX RT跨界MCU

无线连接

Wi-Fi® +蓝牙® + 802.15.4

特性

全包式解决方案

  • 不仅可以使用恩智浦的单个跨界MCU进行传统触屏控制,还可利用机器视觉、免手动远场语音控制和高级图形用户界面赋能Smart HMI应用,从而简化整体系统设计
  • 生产级软件的完整源代码(ML/AI知识产权除外)访问,该软件具有丰富的中间件和驱动程序支持、预集成和平台优化的语音和视觉AI算法,以及支持双核的框架架构,可加速开发流程

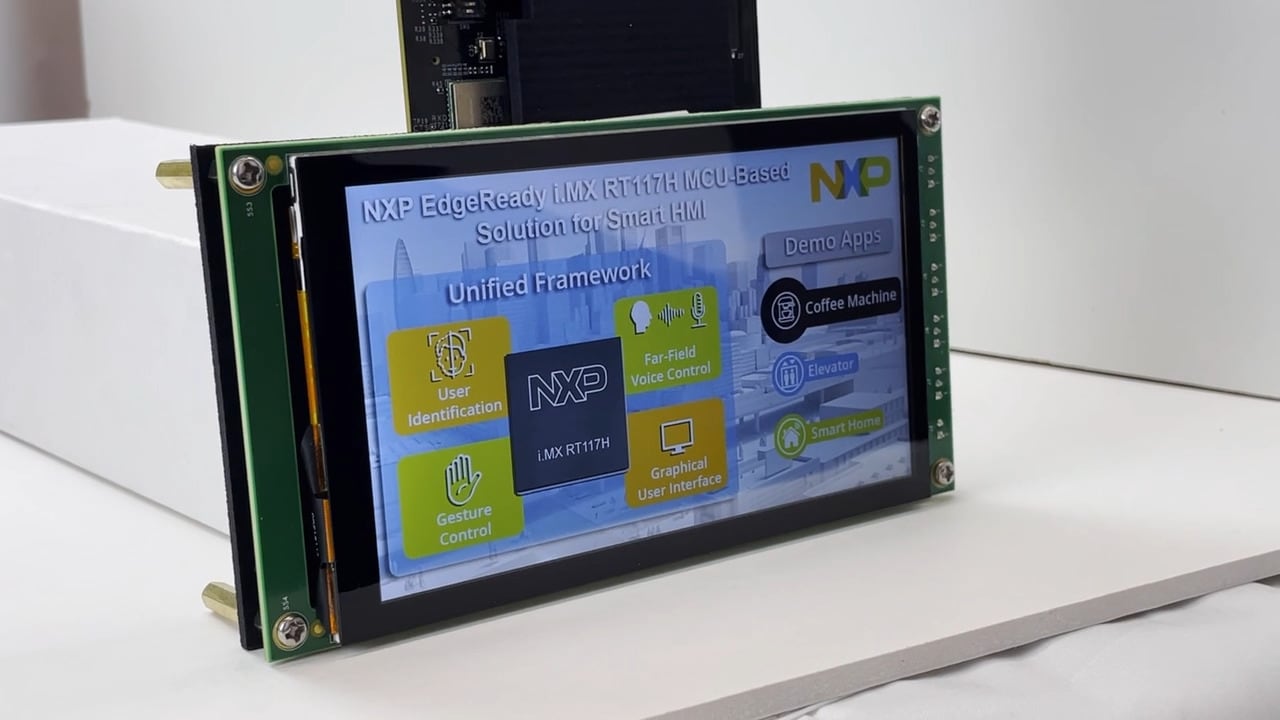

  • 即插即用的开箱即用体验,包括3个演示用例:咖啡机、电梯、智能家居面板
  • 成本和规格优化的硬件参考设计
  • 恩智浦一站式支持

MCU

  • 恩智浦i.MX RT117H跨界MCU

存储器

  • 2MB SRAM(即内置i.MX RT117H)
  • 32或64MB QSPI NOR Flash模块
  • 32MB SDRAM模块

机器视觉

  • 720P RBG和/或VGA IR图像传感器
  • 支持通过人脸识别进行用户识别
  • 支持通过识别手掌形状进行手势控制

语音控制

  • 两个板载数字麦克风可通过扩展板支持更多的麦克风(不含)
  • 回声消除、噪声抑制、波束赋形和VoiceSeeker插话
  • 使用VIT的唤醒词和本地语音命令
  • 第三方离线语音控制补充选项

图形显示用户界面

  • 5.5英寸720p MIPI LCD显示屏
  • 支持轻量级通用图形库(LVGL)+ VGLite 2D显卡加速器
  • 咖啡机、电梯和智能家居面板GUI开箱即用

无线连接

  • 恩智浦IW416支持双频1x1 Wi-Fi 4+BLE 5.2组合端口
  • 云端设备管理、用户数据管理、OTA等
  • 支持Matter协议

工具链

  • 恩智浦MCUXpresso IDE

购买选项

SLN-TLHMI-IOT-Image

点击展开

  • SLN-TLHMI-IOT

  • NXP EdgeReady Smart HMI Solution Based on i.MX RT117H with ML Vision, Voice and Graphical UI.

  • CNY2,147.57
  • 数量为 1
    • 供货情况: 有货
    • 库存: 17
    • 运单: 正常情况下 1-2个工作日内发货
从恩智浦处购买从分销商处购买

文档

快速参考 文档类别.

1-5 / 11 文件

展开

设计资源

设计文件

1 设计文件

软件

1 软件文件

  • HMI设计软件

    SLN-TLHMI-IOT GitHub

注意: 推荐在电脑端下载软件,体验更佳。
