34844评估套件, LED背光驱动器, 电源

KIT34844AEPEVBE
正常供应

滚动图片以放大

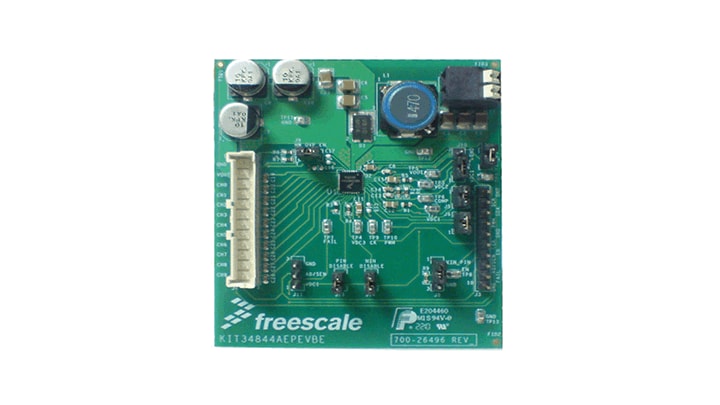

KIT34844AEPEVBE评估板支持高效的LED驱动器34844/A，该驱动器用于10英寸至20英寸以上的背光LCD显示屏。MC34844/A的工作电压为7.0V至28V，可在10个并联串中驱动超过160个LED显示屏。 10个关联串中的电流误差为±2%, 并可通过I²C/SM总线接口进行设置。
34844/A还包括一个用于LED调光的脉宽调制(PWM)生成器。可对LED进行256级调光，支持通过I²C/SM总线接口对LED进行设置。最高支持65000:1（256:1 PWM，256:1电流DAC）调光率。
集成升压转换器生成了维持所有LED在预定电流下发光所需的最低输出电压，确保了系统运行的高效率。

产品详情

支持的器件

通用负载开关

LED驱动器

  • MC34844: 带电源的10通道LED背光驱动器

特性

连接

  • I²C/SM总线接口

电源管理

  • 输入电压：7.0至28V
  • 34844 LED的每个通道的电流高达50mA
  • 34844A LED的每个通道的电流高达80mA
  • 高达60V的升压输出电压, 并带有动态净空控制（DHC）
  • 效率高达90%（直流:直流）
  • ±2%误差的10通道电流镜
  • 34844的可编程或可同步PWM频率范围为100到25000Hz
  • 34844A的可编程或可同步PWM频率范围为100到27000Hz
  • 2.5A集成升压FET

尺寸

  • 32-Ld 5x5x1.0mm TQFN封装

购买选项

KIT34844AEPEVBE-Image

点击展开

KIT34844AEPEVBE
正常供应

Evaluation Kit - MC34844, 10 Channel LED Backlight Driver with Integrated Power Supply.

    $125.35 USD
    待定库存
    加入购物车
    从分销商处购买
