评估套件 - 33887，电感负载驱动器

KIT33887EKEVBE
正常供应

滚动图片以放大

KIT33887EKEVBE评估套件采用MC33887单片式电源IC。该IC将控制逻辑、电荷泵、门极驱动器以及低导通电阻MOSFET输出H桥电路全部集成在一个小型表面贴装封装中。

  • 这款产品在两个方向提供高达5.2 A的RMS电流，驱动电感负载
  • 电流驱动器可以在高达20 kHz的频率上进行脉宽调制(PWM)。
  • An internal current mirror circuit provides a proportional (1/375 th) sample of the output current, which may be used to provide feedback or load information to a MCU’s A/D input

产品详情

支持的器件

通用负载开关

BLDC，H桥，步进电机

  • MC33886: H桥有刷直流电机驱动器, 5-28V, 5A, 10 kHz
  • MC33887: H桥有刷直流电机驱动器, 5-28V, 5A, 10kHz

特性

主要特性

  • 120 mΩ导通电阻(典型值) H桥MOSFET
  • PWM频率高达10 kHz
  • 主动电流限制(调节)
  • 故障状态报告

数据连接

  • TTL/CMOS兼容输入

电源管理

  • 工作电压范围为5.0 V至28 V，完全可设置
  • 操作受限时性能降至40 V
  • 睡眠模式电流消耗≤50 μA (输入浮动或设置为匹配默认逻辑状态)

购买选项

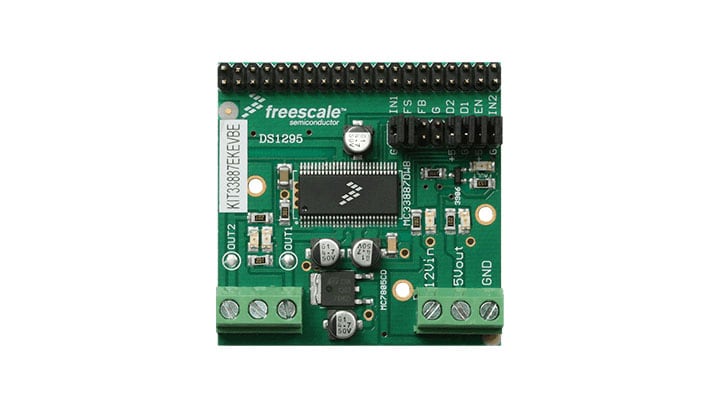

KIT33887EKEVBE-Image

点击展开

KIT33887EKEVBE
正常供应

Evaluation Kit - MC33887EK, H-Bridge, 120mOhm RDSON Typical with Sleep Mode and Current Sense.

    $104.65 USD
    现货 :19

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
