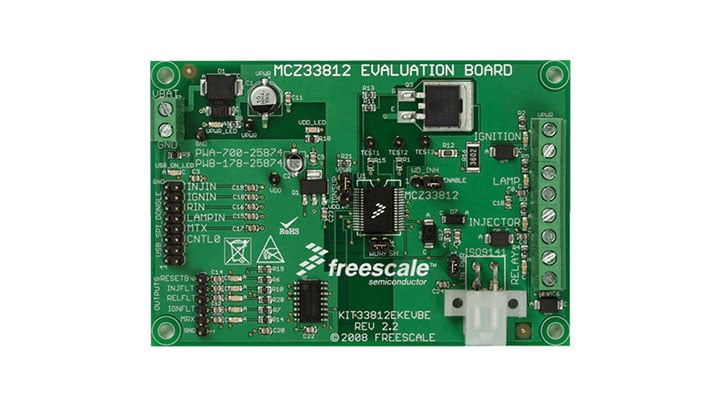

KIT33812EKEVBE
-
Evaluation Kit - MC33812, Multifunctional Ignition and Injector Driver.
- KIT33812EKEVBE硬件
- 线缆(扁平带状)
- 快速参考指南
设计文件
1 设计文件
-
印刷电路板与电路图
KIT33812EKEVBEGRBR Gerber files to build PCB
评估套件 - 33812，点火与喷油驱动器
KIT33812EKEVBE 接收通知
该评估套件支持恩智浦 MC33812。MC33812是一个发动机控制模拟电源IC，旨在用于摩托车和其他单/双气缸小型发动机控制应用。
- 这款IC产品包含3个集成的低边驱动器、一个预驱动器、一个+5.0 V前置稳压器、一个MCU看门狗电路、一个ISO 9141 K线接口和一个用于MCU通信的并行接口
- 3个低边驱动器用来驱动一个喷油器、一个灯泡或LED，以及一个继电器或其他负载
- 预驱动器用于驱动绝缘栅双极晶体管(IGBT)或双极达林顿晶体管来控制点火线圈
- 该评估套件可与KITUSBSPIDGLEVME配合使用。
产品详情
支持的器件
电源管理
预驱动器
- MC33812: 多功能点火与喷油驱动器
特性
主要特性
- 喷油器驱动器 - 电流限制 - 4.0 A (典型值)
- 点火预驱动器能够驱动IGBT或达林顿双极结晶体管
- 点火预驱动器具有独立的高、低边输出
- 继电器驱动器 - 电流限制 - 4.0 A (典型值)
- 灯泡驱动器 - 电流限制 - 1.5 A (典型值)
- 点火和其他驱动器都有过热保护
- 采用5.0 V并行接口直接连接MCU
- MCU上线复位生成器
- MCU看门狗定时器电路，带并行刷新/时间设置线路
- 独立故障报警输出，用于点火和喷油
- ISO-9141 K-Line收发器，用于传输诊断信息
电源管理
- 设计的工作电压范围为 ~4.7 V = VPWR = 36 V
- VCC voltage preregulator provides +5.0 V power for the MCU
- 所有的外部输出均有防电池短路和过电流保护
