IO-Link主收发器塔式系统模块

TWR-CM3120-EVM
存档
  • 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

滚动图片以放大

归档的内容不再更新，仅作为历史记录参考。

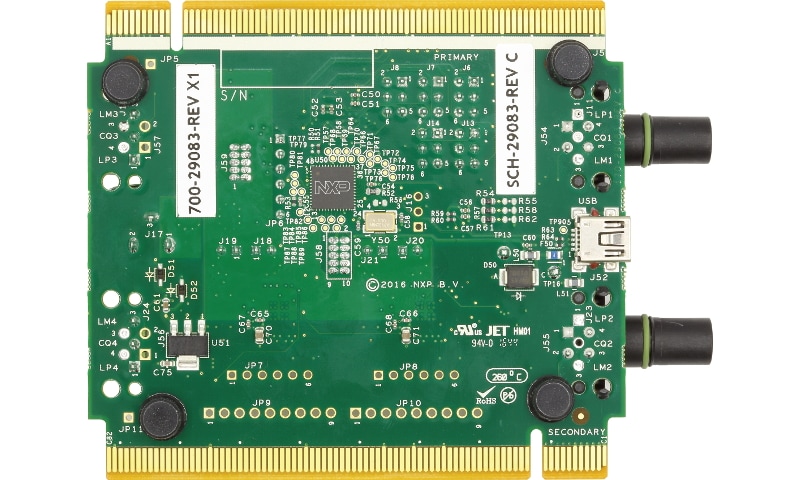

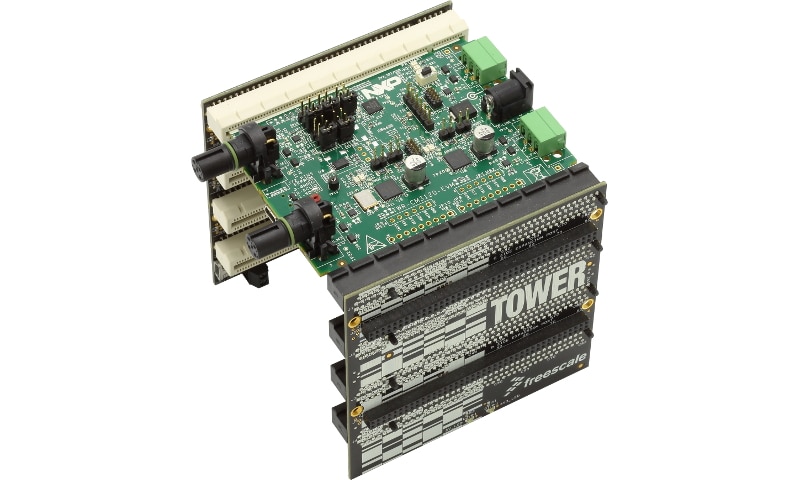

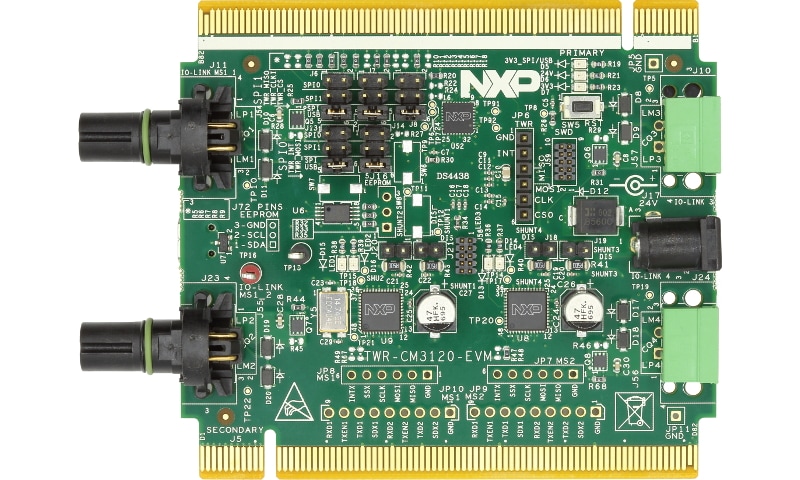

TWR-CM3120-EVM塔式系统板是4端口IO-Link主收发器解决方案。它包括两个MC34CM3120主双收发器和一个MKL17Z64VFM4 Kinetis MCU。Kinetis MCU带有闪存的IO-Link堆栈软件，可以快速评估IO-Link协议。该塔式系统电路板可通过标准的SPI转USB转换器连接到PC。

产品详情

支持的器件

处理器和微控制器

KL系列Cortex-M0+

  • KL1x: Kinetis® KL1x-48 MHz，主流小规格超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核

特征

  • Onboard ESD protection

Connectivity

  • 4 fully featured IO-Link ports based on two CM3120 and Kinetis MKL17Z64VFM4
  • modular solution - stackable for multiple of four port solution

Power Management

  • Operating voltage range from 8.0 V to 32 V

Components

  • optional external NMOS transistors to control current to the C/Q and L+ lines
  • Four IO-Link communication status LEDs

Software

  • IO-Link stack loaded in the embedded MCU
  • integrated Bootloader through SPI for IO-Link stack updates
  • Graphical Users Interface on PC
  • Configurable through SPI interface
