TEA2356DB1624 140W PFC+AHB演示板
- 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

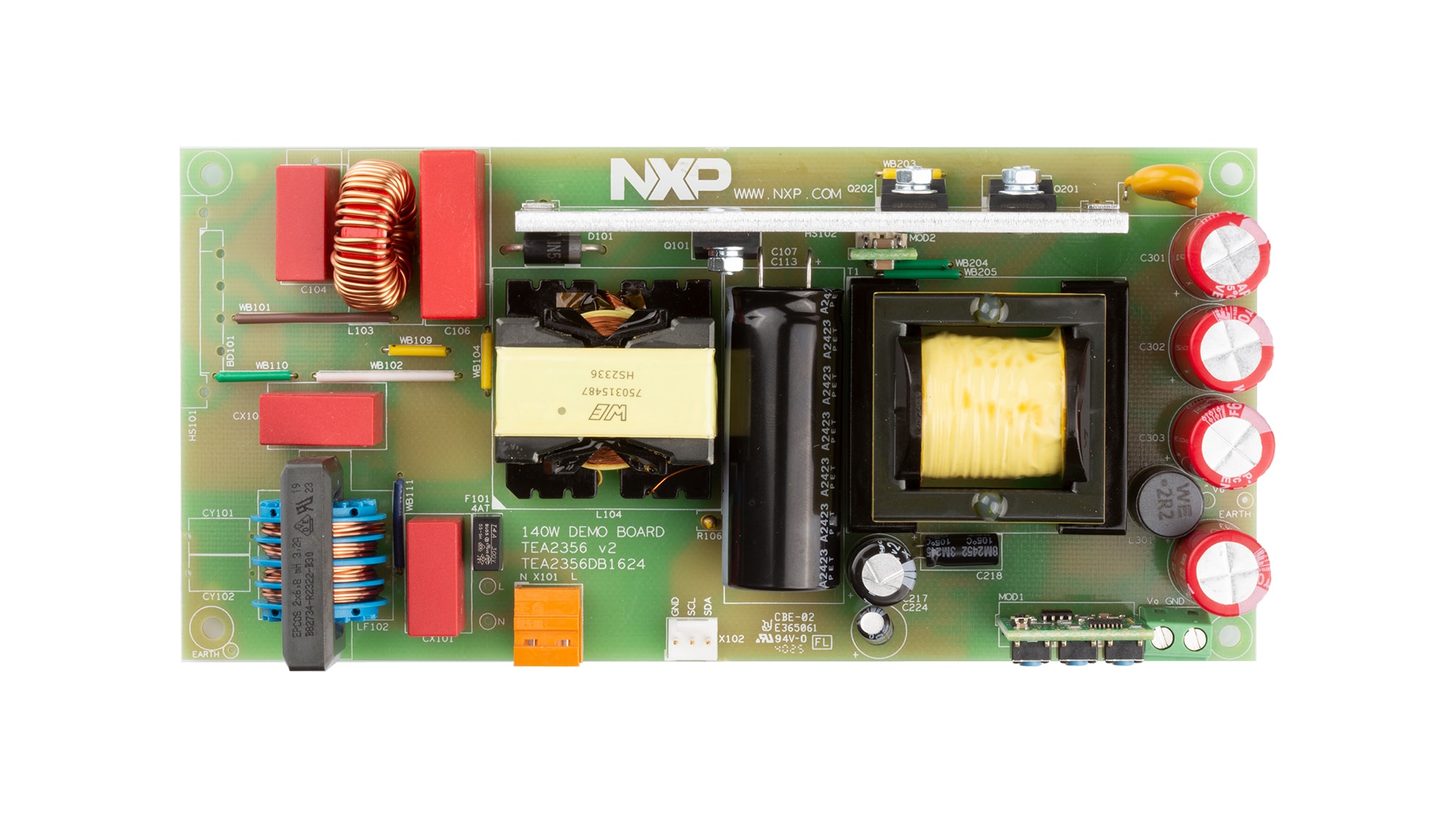

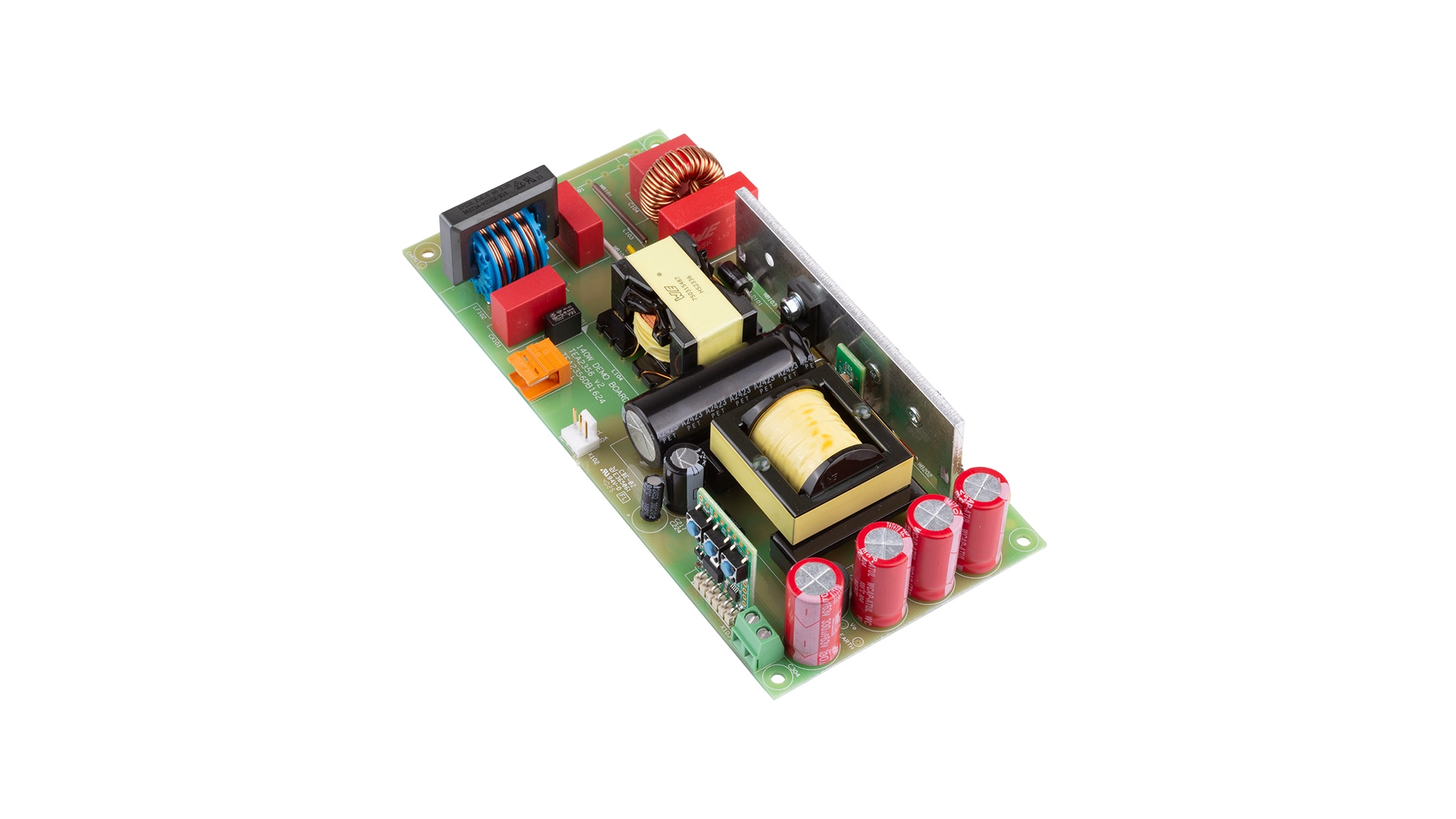

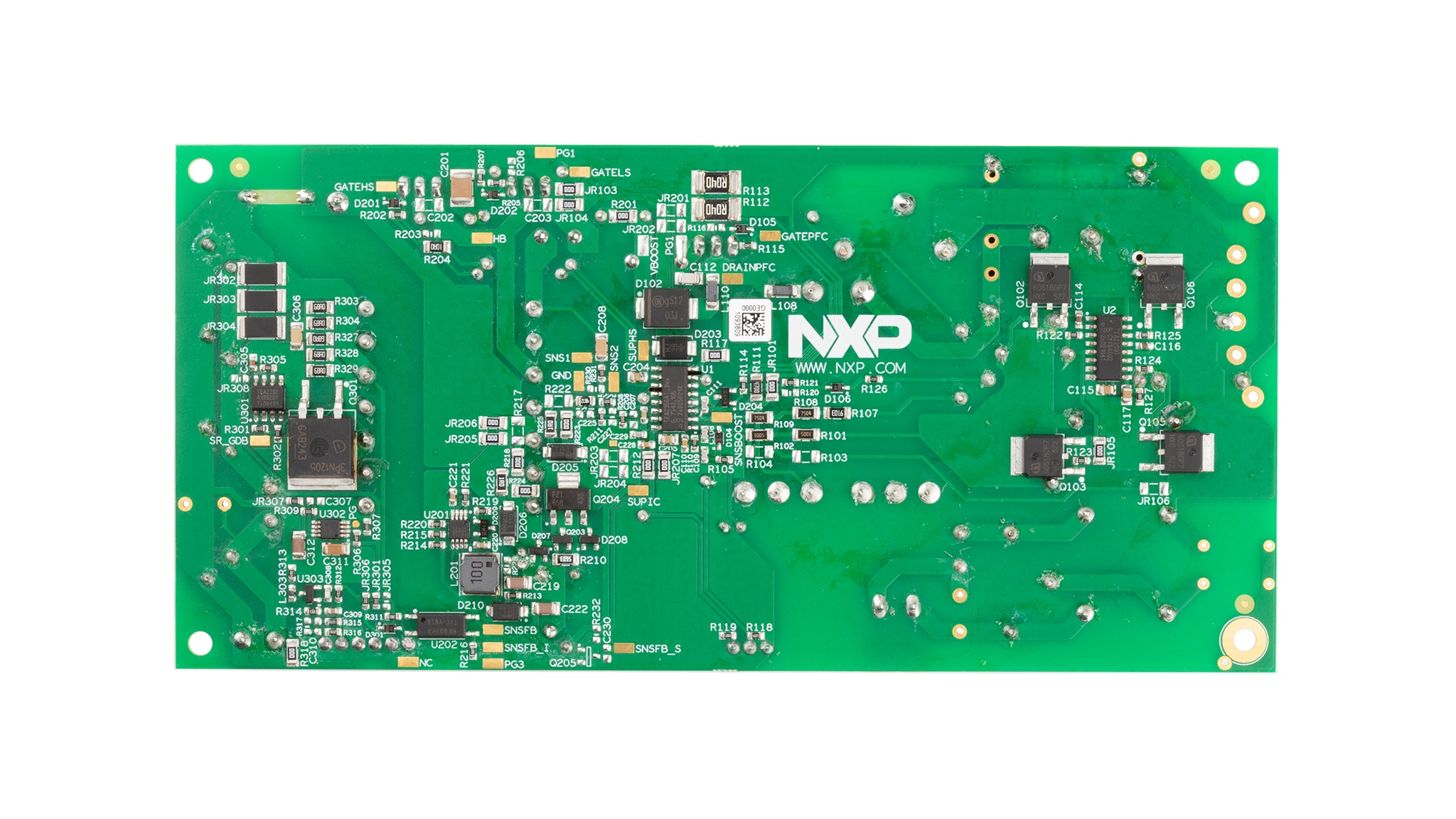

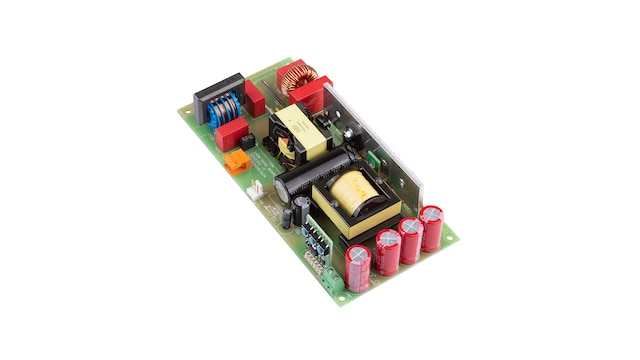

TEA2356DB1624是一个140W PFC+AHB演示板，支持将输出电压配置为5V、9V、15V、20V或28V。该设计集成了TEA2356 PFC+AHB控制器与TEA2392同步整流(SR)控制器，为高性能电源转换提供了一款紧凑且高效的参考解决方案。
产品详情
支持的器件
电源管理
AC-DC控制器
- TEA2209T: 有源桥式整流器控制器
特性
主要特性
- 采用小型SO16封装，完整集成PFC和AHB控制器的功能
- 集成高压启动源
- 集成驱动器和高压电平转换器(LS)
- 高边驱动器直接由低边驱动器输出供电
- 精确的升压稳压
- PFC可配置为以下模式运行：
- DCM/QR
- DCM/QR/CCM (也称为混合模式运行)
- CCM固定频率
- 无需额外的外部元件就能进行集成的X电容放电
- 电源功能良好
- 优化EMI性能的PFC抖动
- 优化EMI性能的AHB抖动
- 出色的功率因数(PF)和总谐波失真(THD)，因为PFC电流补偿了输入滤波器电流
- AHB在低功耗模式下的最佳效率点跟踪
- 自适应电流传输时间，可应对AHB谐振电容值的扩展与变化
- AHB的突发模式，以实现最佳低功耗效率
- AHB的突发模式包含软启动与软停止功能，以最大程度降低该模式下的可闻噪声
- AHB的精确模式转换级别(突发模式、低功耗模式、高功率模式)
- 在AHB谐振电容值较低的情况下，具有良好的稳定性
- 在评估期间可以使用图形用户界面(GUI)轻松配置多个参数
- 可轻松与外部备用电源结合使用
- 快速启动行为
环保特性
- 谷值/零电压切换实现最小开关损耗
- 从低负载转换到高负载非常高效
- 符合最新的节能标准和指令(能源之星、EuP)
- 出色的空载输入功率(TEA2356AT与TEA2392T或TEA2093T结合使用时，在5V输出条件下，功耗低于60mW)
保护特性
- 可独立配置的级别和定时器
- 保护功能可独立设置为闭锁模式、安全重启模式，或尝试多次重启后闭锁模式
- 电源过压保护
- 电源欠压保护(UVP)
- 过载保护(OLP)
- 内部和外部过温保护(OTP)
- 精确的PFC和AHB过压保护(OVP)
- 通过DRAINPFC引脚实现第二重独立过压保护
- 谐振电容过压保护(CRESOVP)
- 过流保护(OCP)
- 浪涌电流保护(ICP)
- 上电/掉电保护
- 禁用输入
- 输入重置所有保护措施
