FS86安全SBC评估板

KITFS86TRKFRDMEM

滚动图片以放大

KITFS86TRKFRDMEM让客户能够方便地使用FS86系列进行开发，他们可以灵活使用该器件的所有功能，并对应用的主要部分进行测量。所有稳压器均可通过连接器访问。非用户信号，比如DC/DC开关节点，被映射到测试点上。它面向24V运输车（卡车和公共汽车）应用。

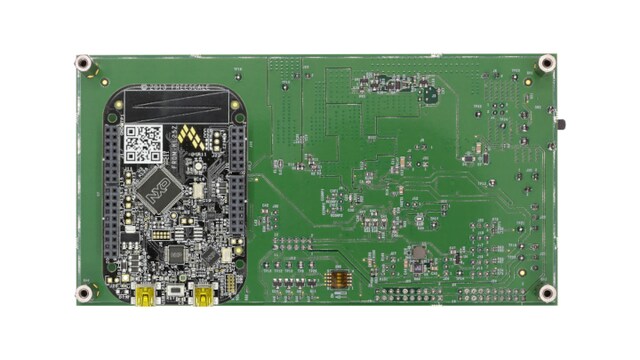

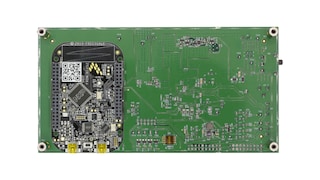

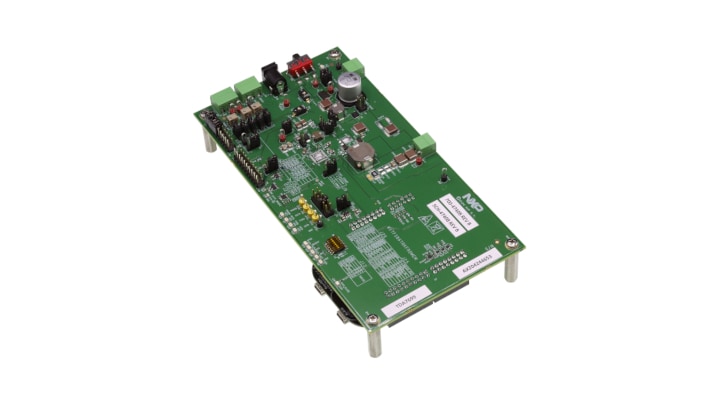

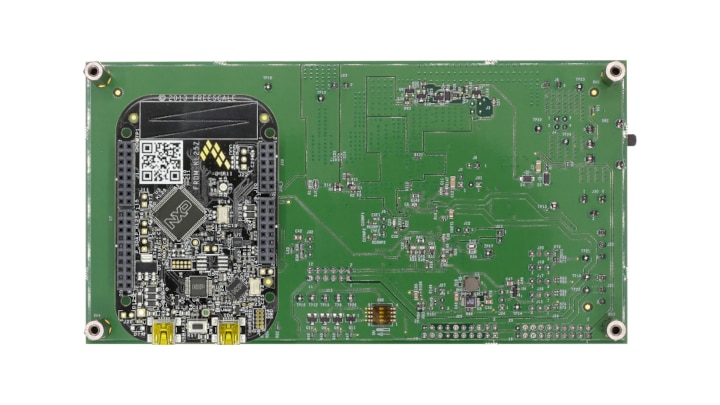

连接到板上的KL25Z FRDM与FS86 NXP GUI软件结合使用，可以完全配置和控制FS86 SBC。该板可独立使用，也可通过USB接口控制。

此板装有FS86系列超集部件，用于设备评估。板上焊接的FS86可以编程(OTP）两次，并且可在编程前后在仿真模式下根据需要测试任意多个配置。器件编程不需要额外的工具或板。

支持的器件

电源管理

安全SBC

  • FS86: 域控制器的安全系统基础芯片，符合ASIL B和D等级

特性

连接

  • FRDM-KL25Z MCU插拔允许USB连接，以便轻松连接到软件图形用户界面（访问I²C总线、IOS、安全输出、调试、AMUX、稳压器）
  • 用于寄存器访问、OTP仿真和熔丝的USB连接

电源管理

  • VBAT电源连接器（插孔和Phoenix，最大35V）
  • VPRE输出能力高达10A（外部MOSFET）
  • VBOOST 5.0V或6.0V，最高800mA
  • BUCK高达2.5A DC
  • LDO1，从1.5V至5.0V，高达400mA，具有负载开关功能
  • LDO2，从1.1V至5.0V，最高400mA
  • 点火钥匙开关

通用规格

  • FS0B外部安全引脚

支持

  • 调试模式访问
  • 手动或自动OTP熔丝编程
  • 连接器支持轻松接入数字信号

组件

  • 显示信号和稳压器状态的LED
  • 测试外部VMON的模拟可变电阻

购买选项

KITFS86TRKFRDMEM-Image

点击展开

KITFS86TRKFRDMEM
正常供应

FS86 Safety SBC Evaluation Board.
