面向汽车应用的VFxxx VF5xxR系列评估平台

EVB-VF522R3
存档
  • 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

点击图片以展开

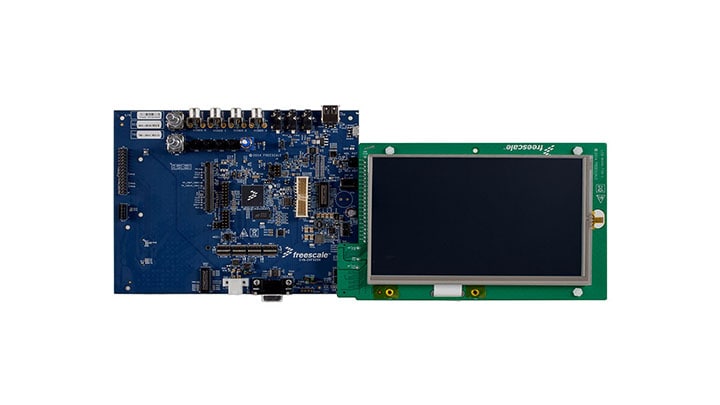

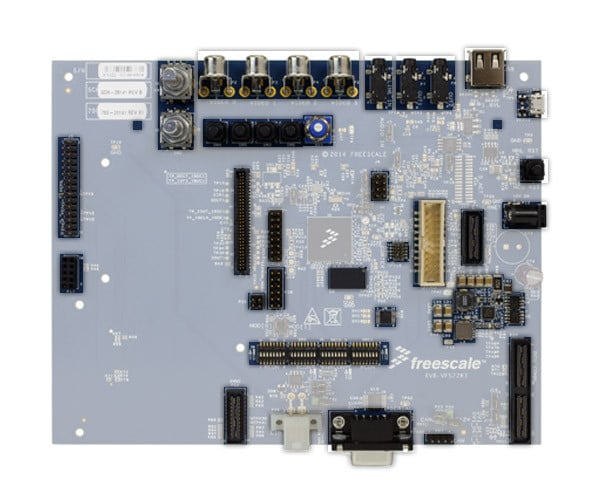

面向VFxxx VF5xxR系列的EVB-VF522R3评估平台非常适合高性价比的汽车联网广播和车载信息娱乐系统系统。该器件采用异构双核架构，结合了高性能、低功耗的Arm® Cortex®-A5应用处理器与超低功耗的Arm Cortex®-M4 MCU。

支持的器件

处理器和微控制器

VFxxx R系列

  • VF5xxR: 专门针对联网广播和数字仪表板应用的32位系列设备

特征

微控制器

  • SVF522R3K1CMK4，500 MHz 32位Arm Cortex-A5内核MCU

存储器

  • 1 Gbit (64 M x 16) DDR3 IC
  • 3 x 256 Mb (32 MB) QuadSPI闪存IC
  • SD卡
  • SPI串行32 Mb闪存IC (DSP专用，可选)

数据连接

  • 统一的24位DCU接头
  • MLB子卡接头
  • 板到板接头，承载一个10/100 Mbit/s RMII MAC (以太网)接口
  • 引导配置跳线和全32位
  • 两个增量编码器

接口

  • 两个VFxxx USB接口：Micro-AB和Standard-A接头，各带500 mA支持
  • I2C接头，面向定制的3.3 V供电子卡
  • I2C接头，面向定制的5 V供电子卡
  • Bluetooth子卡接头
  • 通用CD接头

音频

  • 基于左侧和右侧SPI的麦克风
  • 用于音频处理的独立DSP
  • 一对专用音频DAC、滤波器和耳机放大器，用于音频输出(3.5 mm接头)
  • 无线电调节器子卡接头

视频

  • 4个模拟视频输入，直接连接至VFxxx视频ADC

调试

  • 20引脚JTAG调试接头
  • 10引脚Cortex调试接头

组件

  • RCON开关
  • 4个专用的电台预设按钮
  • 电位计连接至VFxxx ADC
  • 高速CAN收发器
  • SCI/RS232和LIN收发器，采用共享的VFxxx通道
