15W LDO无线充电接收器参考设计

RDWPR1500-LDO
建议不要在新设计中使用该软件
  • 建议不要在新设计中使用本页介绍的产品。

滚动图片以放大

不建议在新设计中使用本产品，它已被WPR1500-HV取代。

本款15W无线充电接收器参考平台采用LDO架构，使用我们的MWPR1516接收控制器IC，能够管理和执行实施无线充电接收器解决方案所需的全部功能。

该参考平台符合无线充电联盟（WPC）最新的中等功率工作组（MPWG）规范，并且可接收任何Qi®认证发射器件的充电。

中等功率无线充电接收器15W WPC解决方案——简介

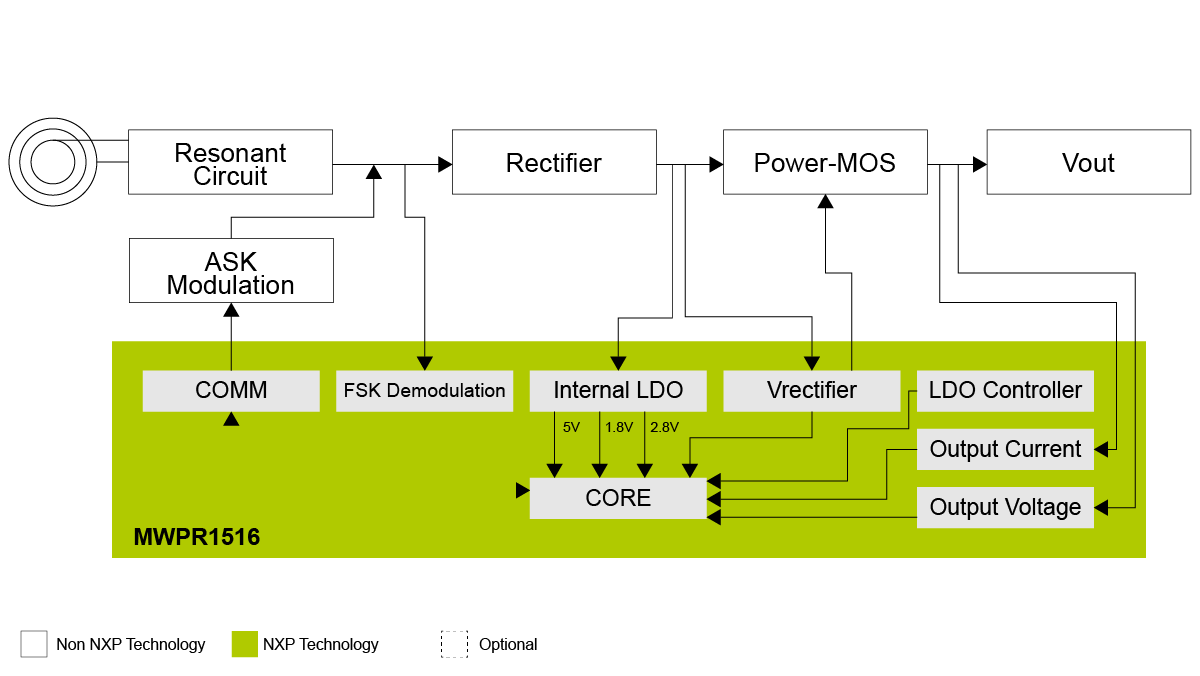

框图

无线充电接收器

WPR1500-LDO Block Diagram
获取框图PDF

支持的器件

电源管理

无线电源

特性

  • 本参考解决方案附带恩智浦嵌入式无线充电器软件库，可帮助客户实现设计灵活性和产品独特性，并提供必要的恩智浦IP
  • 使用FreeMASTER提供用户友好的界面
  • 提供高度集成且灵活的平台，帮助客户缩短开发时间，加快产品上市速度。
  • 根据WPC合规性测试程序进行预验证
  • 接口
    • 带外部MOSFET的LDO控制器，能够以极低的成本实现高电流输送能力
    • 专门设计的FSK和CNC模型可简化MPWG双向通信的开发
    • 12位ADC和PGA提供了简单的小型系统级功率损失检测，可实现FOD
    • USB/适配器开关可将有线充电设置为首选项，以便节约能源
    • I2C和UART保留了接收器与主应用处理器进行通信的能力，可用于安全或内容交付功能

购买选项

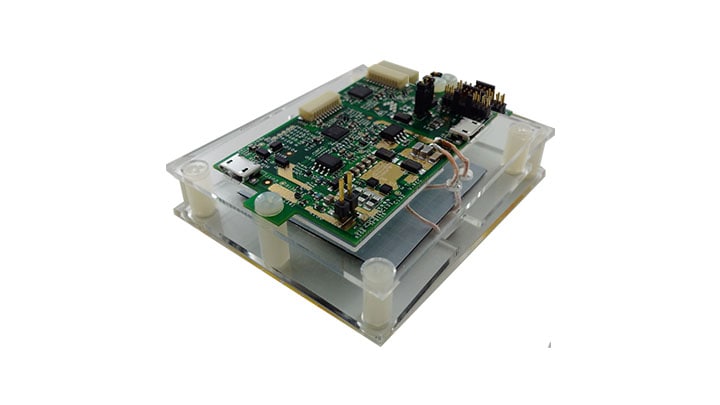

WPR1500-LDO-Image

点击展开

WPR1500-LDO
正常供应

15 Watt Wireless Charging Receiver Reference Platform with LDO Architecture.
