面向电机控制的MCUXpresso SDK

软件详情

框图

选择框图:

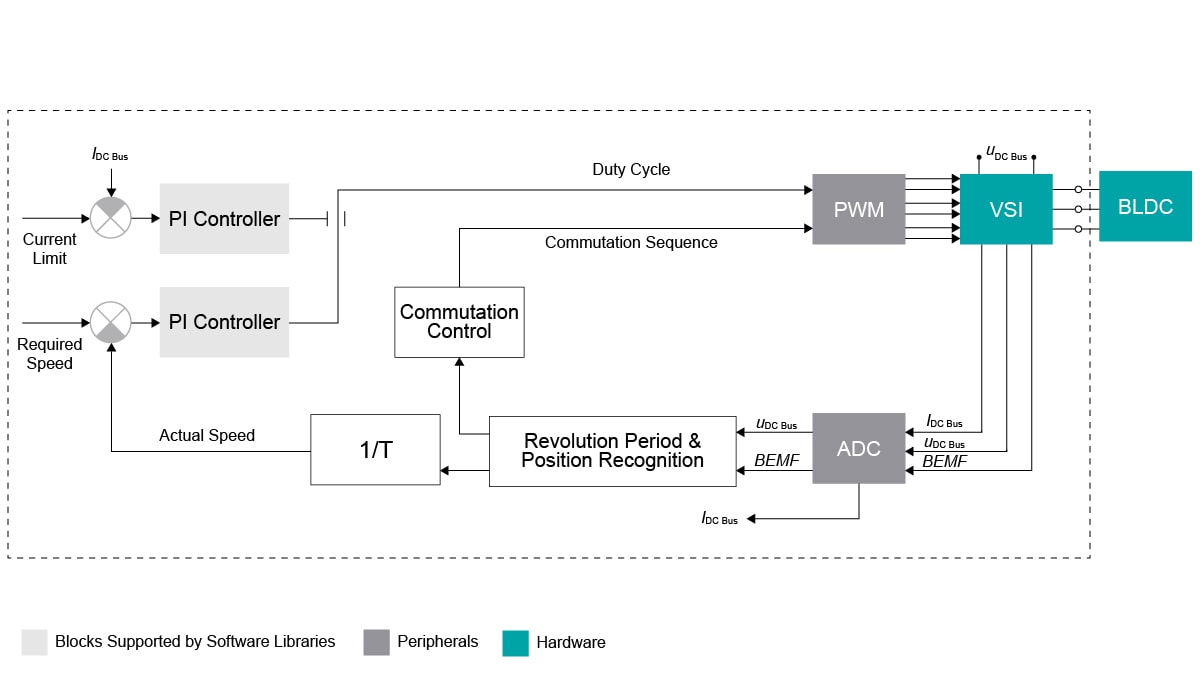

三相无刷直流电机控制结构框图

3-Phase Brushless DC Motor Control Block Diagram

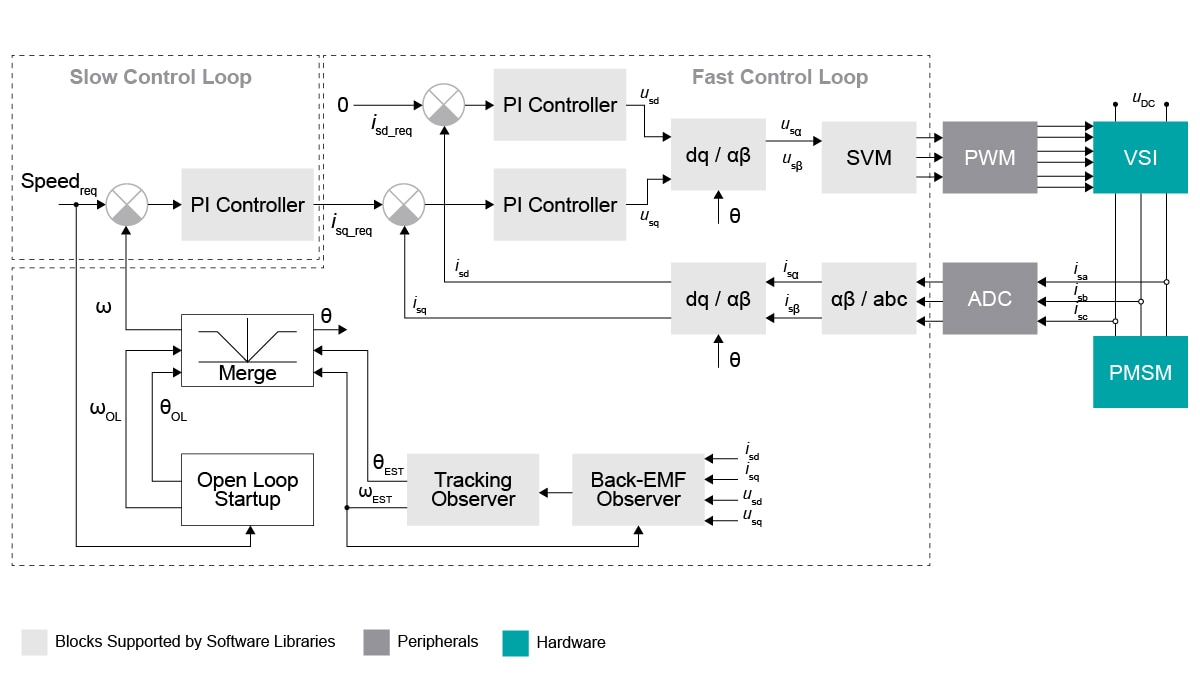

三相永磁同步电机无传感器控制结构框图

3-Phase PMSM Sensorless Control on Kinetis KVx Block Diagram

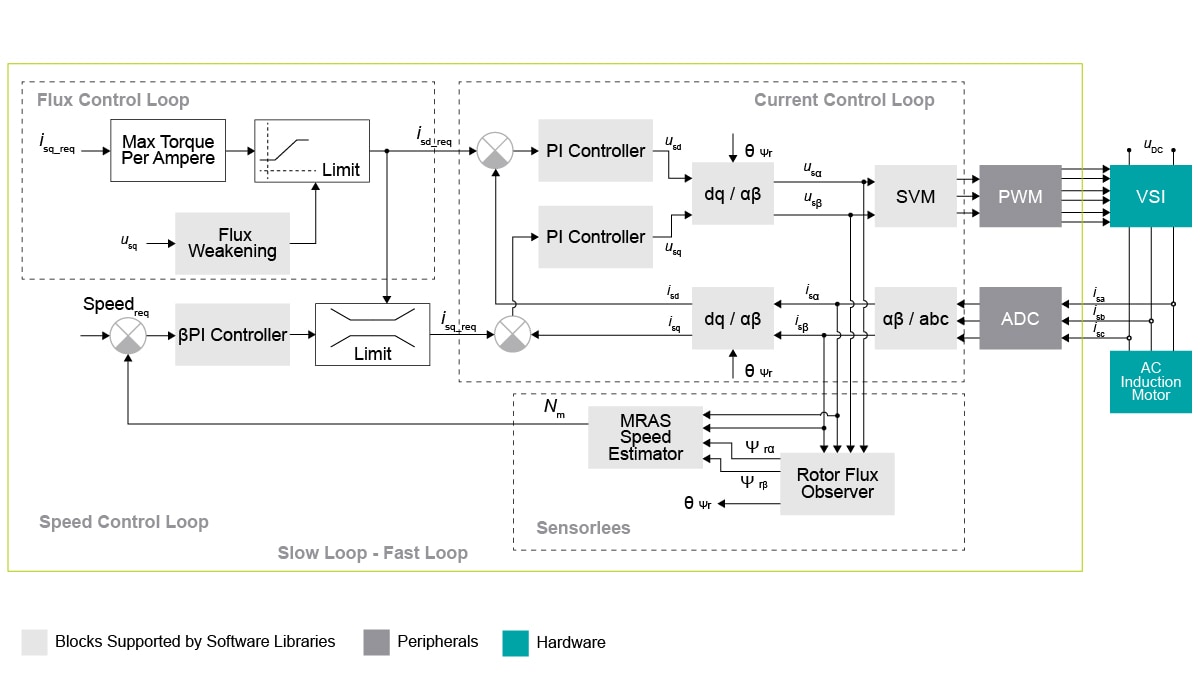

三相交流感应电机控制结构框图

3-Phase AC Induction Motor Control Block Diagram

获取框图PDF

特性

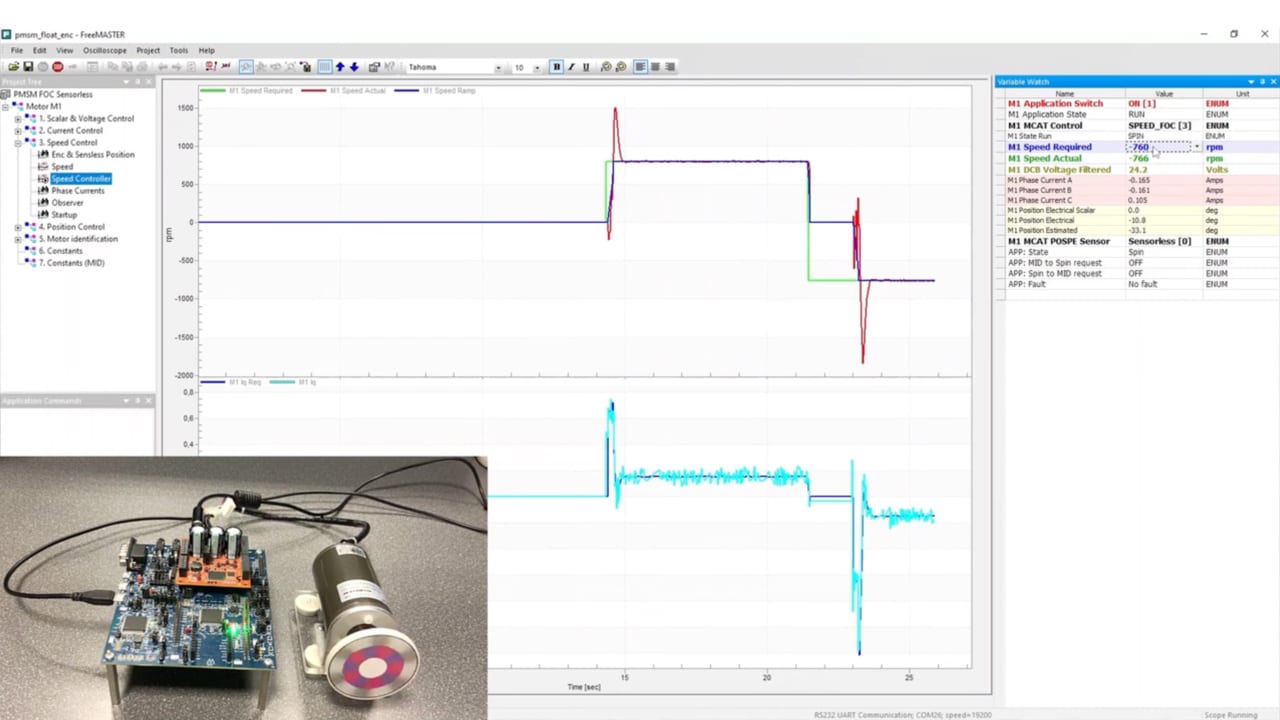

与FreeMASTER运行时调试工具配套工作
电机控制应用调谐（MCAT）插件，用于在线电机调谐
支持MCUXpresso Config Tool（电机控制初始化）
基于反电动势观测器的无传感器控制
控制回路——电流、速度和位置
支持位置传感器——编码器、霍尔传感器
伺服控制

产品目录

MCU内核	电机类型	支持的器件	板示例（SDK版本）	文档
Arm^® Cortex^® M0+	永磁同步电机/无刷直流电机（正弦）	KV1x	FRDM-KV11Z（2.13.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（KV11）（rev1）
			HVP-KV11Z（2.11.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（KV11）（rev0）
			TWR-KV11Z（2.7.0）	PMSM控制演示用户指南（rev5）（也可在更新后的MCUXpresso SDK三相永磁同步电机控制（KV）中提供（rev1）)
		KE1xZ	FRDM-KE15Z（2.9.0）	MCUXpresso SDK三相永磁同步电机控制（KV）（rev2）
			FRDM-KE16Z（2.9.0）	MCUXpresso SDK三相永磁同步电机控制（KV）（rev2）
			FRDM-KE17Z（2.11.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（KE17）（rev0）
	具有安全性的PMSM/BLDC（IEC60730 Class B）	KV1x	HVP-KV11Z（2.9.0）	MCUXpresso SDK三相永磁同步电机控制，带有IEC60730安全性
	无刷直流电机（梯形）	KV1x	FRDM-KV11Z（2.9.0）	BLDC控制演示用户指南（rev7）
			HVP-KV11Z（2.9.0）	BLDC控制演示用户指南（rev7）
			TWR-KV11Z（2.7.0）	BLDC控制演示用户指南（rev4）
		KE1xZ	FRDM-KE15Z（2.9.0）	BLDC控制演示用户指南（rev7）
		KE1xZ	FRDM-KE16Z（2.9.0）	BLDC控制演示用户指南（rev7）
Arm Cortex M33	永磁同步电机/无刷直流电机（正弦）	LPC55S6x	LPC-55S69（2.12.0）	MCUXpresso SDK三相永磁同步电机控制（LPC）（rev0）
Arm Cortex M33	永磁同步电机/无刷直流电机（正弦）	LPC55S3x	LPC-55S36（2.10.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（LPC55S36-EVK）（rev1）
Arm Cortex M4	永磁同步电机/无刷直流电机（正弦）	KV3x	FRDM-KV31F（2.11.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（KV31）（rev0）
			TWR-KV31F（2.7.0）	PMSM控制演示用户指南（rev5）（也可在更新后的MCUXpresso SDK三相永磁同步电机控制（KV）中提供（rev1）)
			HVP-KV31F（2.13.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（KV31）（rev2）
		KV4x	TWR-KV46F（2.8.0）	MCUXpresso SDK三相永磁同步电机控制（KV）（rev1）
		KV4x	HVP-KV46F（2.8.0）
		KE1xF	TWR-KE18F（2.8.0）
		KE1xF	HVP-KE18F（2.8.0）
	具有安全性的PMSM/BLDC（IEC60730 Class B）	KV3x	HVP-KV31F（2.9.0）	MCUXpresso SDK三相永磁同步电机控制，带有IEC60730安全性
	无刷直流电机（梯形）	KV3x	FRDM-KV31F（2.9.0）	BLDC控制演示用户指南（rev7）
			TWR-KV31F（2.7.0）	BLDC控制演示用户指南（rev4）
			HVP-KV31F（2.9.0）	BLDC控制演示用户指南（rev7）
		KV4x	TWR-KV46F（2.8.0）	BLDC控制演示用户指南（rev6）
		KV4x	HVP-KV46F（2.8.0）
		KE1xF	TWR-KE18F（2.8.0）
		KE1xF	HVP-KE18F（2.8.0）
	ACIM	KV3x	HVP-KV31F（2.13.0）	ACIM KV31演示
		KV4x	HVP-KV46F（2.8.0）	ACIM KV46演示
		KE1xF	HVP-KE18F（2.8.0）	ACIM KE18演示
Arm Cortex M7	永磁同步电机/无刷直流电机（正弦）	KV5x	TWR-KV58F（2.8.0）	MCUXpresso SDK三相永磁同步电机控制（KV）（rev1）
		KV5x	HVP-KV58F（2.8.0）	MCUXpresso SDK三相永磁同步电机控制（KV）（rev1）
		i.MX RT1010	EVK-MIMXRT1010（2.12.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（i.MX RT1010）（rev0）
		i.MX RT1020	EVK-MIMXRT1020（2.12.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（i.MX RT1020）（rev0）
		i.MX RT1024	MIMXRT1024-EVK（2.12.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（i.MX RT1024）（rev0）
		i.MX RT1040	MIMXRT1040-EVK（2.12.2）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（i.MX RT1040）（rev0）
		i.MX RT1050	EVKB-IMXRT1050（2.12.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（i.MX RT1050）（rev0）
		i.MX RT1060	EVK-MIMXRT1060（2.12.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（i.MX RT1060）（rev0）
		i.MX RT1060	MIMXRT1060-EVKB（2.10.0）	MCUXpresso SDK三相永磁同步电机控制（i.MX RT）（rev3）
		i.MX RT1064	EVK-MIMXRT1064（2.12.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（i.MX RT1064）（rev0）
		i.MX RT1160	MIMXRT1160-EVK（2.12.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（i.MX RT1160）（rev0）
		i.MX RT1170	MIMXRT1170-EVK（2.13.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（i.MX RT1170）（rev2）
		i.MX RT1170	MIMXRT1170-EVKB（2.12.2）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（i.MX RT1170 EVKB）（rev0）
	无刷直流电机（梯形）	KV5x	TWR-KV58F（2.8.0）	BLDC控制演示用户指南（rev6）
	无刷直流电机（梯形）	KV5x	HVP-KV58F（2.8.0）	BLDC控制演示用户指南（rev6）
	ACIM	KV5x	HVP-KV58F（2.8.0）	ACIM KV58演示
56800EX（DSC 32位）	永磁同步电机/无刷直流电机（正弦）	MC56F81xxx	MC56F81000-EVK（2.7.3）	MCUXpresso SDK三相永磁同步电机控制（DSC）
		MC56F82xxx	MC56F82000-EVK（2.13.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（MC56F82000）（rev0）
		MC56F83xxx	MC56F83000-EVK（2.13.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（MC56F83000）（rev0）
		MC56F84xxx	MC56F84000-EVK（2.13.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（MC56F84000）（rev0）
56800EF DSP内核	永磁同步电机/无刷直流电机（正弦）	MC56F80xxx	MC56F80000-EVK（2.12.0）	MCUXpresso SDK三相永磁同步电机和无刷直流电机的磁场定向控制（FOC）（MC56F80000）（rev0）
