面向Kinetis® K66、K65和K26 MCU的Freedom开发平台

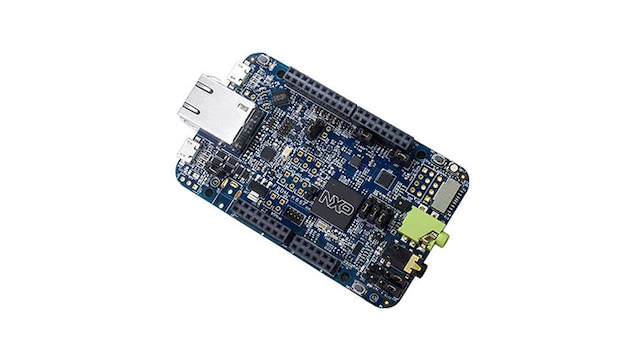

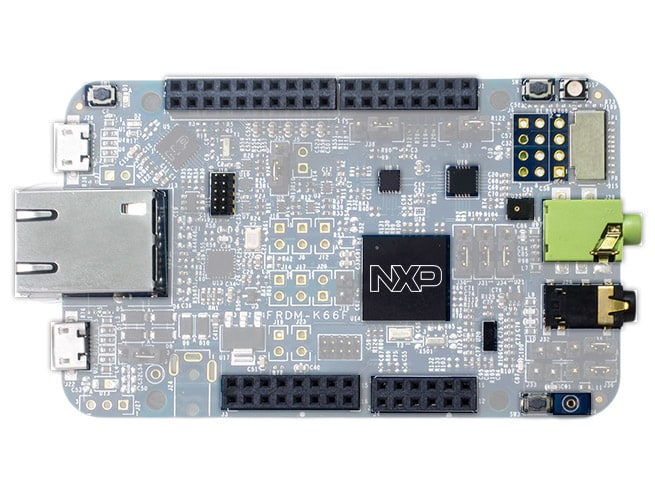

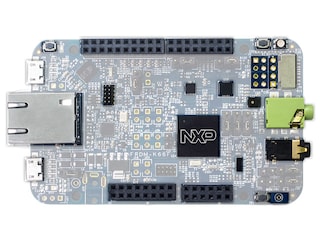

FRDM-K66F

滚动图片以放大

FRDM-K66F是面向Kinetis K66、K65和K26 MCU的低成本开发平台。

  • 音频功能，例如：音频编解码器、数字MEMS麦克风、辅助音频输入插口、耳机/模拟麦克风插口，以及两个额外的模拟麦克风输入。
  • 配备丰富的外设，包括用于开发完整电子罗盘功能的6轴数字加速度传感器和磁力计，带Micro-B USB接头的两用高速USB接口，microSD卡插槽，以及板载以太网端口，面向Bluetooth®和2.4 GHz无线电附加模块的接头等连接选项，可实现快速原型设计。
  • OpenSDA v2.1是恩智浦运行开源引导加载程序的开源硬件嵌入式串行和调试适配器，提供串行通信、闪存编程和运行控制调试等选项
  • 完全支持Arm® Mbed™平台，可以访问免费工具和SDK

产品详情

支持的器件

处理器和微控制器

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核

K6x以太网

  • K66_180: Kinetis® K66-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于Arm® Cortex®-M4内核

特征

Microcontroller

    MK66FN2M0VMD18 MCU

  • 180 MHz
  • 2 MB Flash
  • 256 KB SRAM
  • 144 BGA package

Power Management

    Flexible power supply option

  • OpenSDAv2.1 USB
  • K66F USB
  • External Source

Connectivity

  • Dual role high-speed USB interface with Micro-B USB connector
  • Ethernet connectivity
  • Arduino® Rev3 compatible I/O connectors
  • Arduino® Rev3 compatible I/O connectors
  • Optional header for add-on RF module: RF24L01+ Nordic 2.4 GHz Radio
  • Optional header for add-on Bluetooth module: JY-MCU BT Board V1.05 BT

Memory

  • Micro SD card socket

Audio

  • Audio codec
  • Digital MEMS microphone
  • Auxiliary audio input jack
  • Headset/Analog microphone jack
  • Two inputs for additional analog microphones

Debug

  • Programmable JLink OpenSDAv2.1 debug interface implementing SWD debug protocol and virtual COM port functionality

Sensors

  • Accelerometer & Magnetometer (FXOS8700CQ)
  • Gyroscope (FXAS21002)

User Components

  • Two user push buttons
  • RGB LED

购买选项

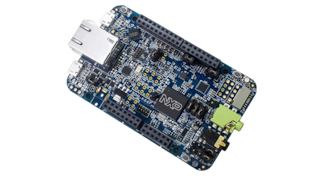

FRDM-K66F-Image

点击展开

  • FRDM-K66F

  • Freedom Development Board for Kinetis K26 and K66 MCUs.

    • FRDM-K66F Freedom开发板
    • 快速参考卡片
    • USB A至Micro-B线缆
  • CNY549.25
  • 数量为 1
    • 供货情况: 有货
    • 库存: 7
    • 运单: 正常情况下 1-2个工作日内发货
