- SA639DH
低压混频器FM IF系统，具有滤波放大器和数据开关
SA639DH 接收通知

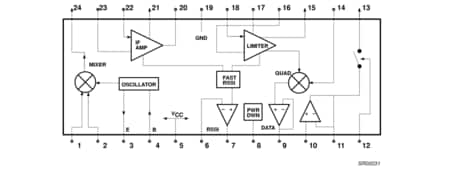

SA639是具有高速RSSI的低功耗高性能单片FM IF系统，集成了一个混频器/振荡器、两个宽带限幅中频放大器、正交检波器、对数接收信号强度指示器(RSSI)、快速RSSI运算放大器、电压调节器、宽带数据输出、后置检测滤波器放大器以及数据开关。SA639采用24引脚SSOP（减薄紧缩小型封装）。
SA639专门针对高带宽便携式通信应用而设计，其工作电压可低至2.7 V。RF部分类似于著名的NE605。数据输出提供可解调宽带数据的1MHz最小带宽。RSSI输出已经放大并可以访问反馈针脚。因此，设计人员能够调整输出电平或添加滤波。
后置检测放大器可用于实现低通滤波器功能。可编程数据开关会将一部分数据信号路由到产生数据比较器参考电压的外部集成电路。
SA639集成了掉电模式，在针脚8为高电平时可关断该器件。掉电逻辑电平与高输入阻抗CMOS和TTL兼容。
产品详情
特征
- VCC = 2.7至5.5V
- 低功耗：8.6mA典型值（3V时）
- 宽带数据输出（最小值：1MHz）
- 快速RSSI上升和下降时间
- 混频器输入达500MHz以上
- 110MHz时9.2dB的混频器转换功率增益和11dB的噪声系数
- XTAL振荡器有效频率达150MHz（LC振荡器至1GHz本地振荡器可以进行注入）
- 92dB的IF放大器/限幅器功率增益
- 25MHz的限幅器小信号带宽
- 温度补偿对数接收信号强度指示器(RSSI)，具有超过80dB的动态范围
- RSSI输出内部运算放大器
- 适用于滤波的后置检测放大器
- 可编程数据开关
- 出色的灵敏度：RF为110MHz和IF为9.8MHz时，SNR（信噪比）为10dB ，对于50W匹配网络为2.24μV
- 可耐受ESD
- 掉电模式
Target Applications
- DECT（欧洲数字无绳电话）
- FSK和ASK数据接收器
