BGA3018演示板，1 GHz 18 dB增益宽带放大器应用

OM7860

滚动图片以放大

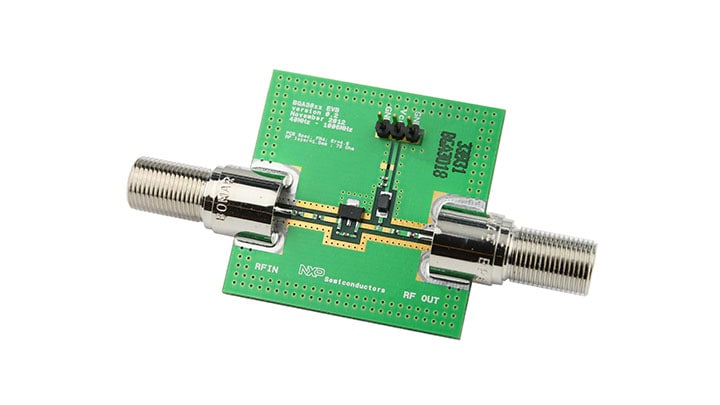

BGA3018有线电视信号放大器套装简化了BGA3018宽带放大器的评估。它包含一个射频电路板，匹配至75 Ohm，40 MHz到1006 MHz，带F接头。电路板的工作电压在5 V和8 V之间。该套件还提供BGA3018原型示例、器件模型和产品文档。

产品详情

选择区域:

支持的器件

射频

宽带放大器GP和Extreme

  • BGA3018: 1 GHz 18 dB增益宽带放大器MMIC

特征

  • 评估电气直流和射频性能，如IDC、S参数、失真度、P-1dB和噪声系数
  • PCB布局评估
  • 器件模型和S参数

购买选项

  • OM7860

  • Demoboard for BGA3018, 1 GHz 18 dB gain wideband amplifier application.

    • 根据数据手册规格进行匹配的射频电路板
    • BGA3018样品
  • CNY1,149.20
  • 数量为 1

文档

快速参考 文档类别.

筛选

1 文件

设计资源

选择区域:

设计文件

筛选

2 设计文件

  • 模型

    BGA3018_OM7860_REV2 S-parameters

    ZIP版本 1.0Apr 23, 2019 00:00:00111.8 KBBGA3018_OM7860_REV2
    下载

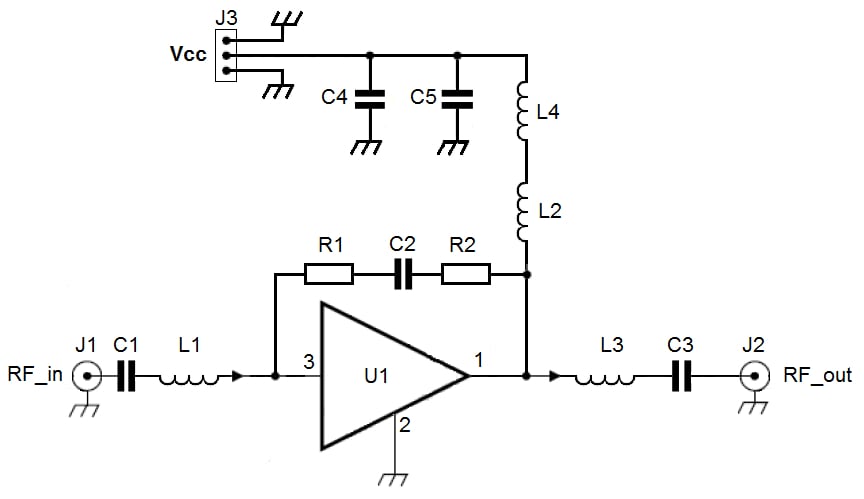

  • 印刷电路板与电路图

    Board layout files

    ZIP版本 1.0Mar 4, 2013 00:00:0036.0 KBBGA301X_OM7858_OM7859_OM7860_L
    下载
