BGU8063评估板

OM17041

滚动图片以放大

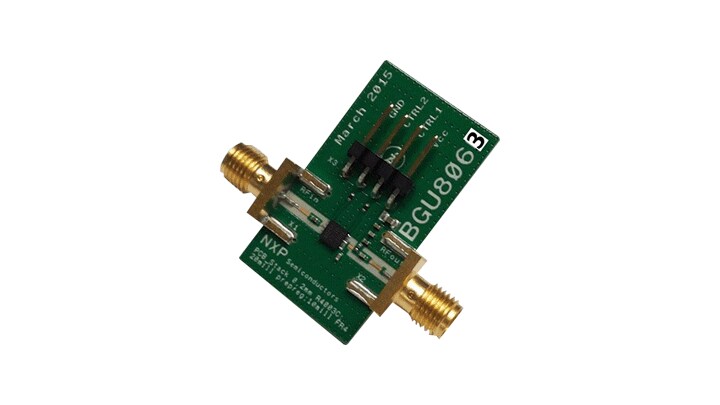

BGU8063评估板能够简化BGU8063的射频评估。该评估板支持测试器件射频性能，无需其他的支持电路。BGU8063评估板装配在一个35 x 20 mm，1 mm厚的3层PCB上，采用0.2 mm (8 mill) R4003C进行射频性能测试。该电路板完整安装BGU8063，包含外部组件。该电路板配有两个SMA接头，用于连接射频测试设备的输入和输出。

产品详情

选择区域:

特征

  • 涵盖2500 MHz至4000 MHz
  • 低噪声性能：NF = 1.6 dB
  • 湿灵敏度等级 = 1
  • 无条件稳定高达20 GHz
  • 高线性性能：IP3O = 34 dBm
  • 高输入回波损耗 > 10 dB
  • High output return loss > 10 dB

电源管理

  • 面向TDD系统的快速关机
  • +5 V单电源
  • 小型10焊端无引脚封装3 mm x 3 mm x 0.85 mm
  • 所有焊端提供ESD保护

购买选项

  • OM17041

  • BGU8063 evaluation board.

    • 带旁路的BGU8063 LNA评估板，放在防静电袋中
  • CNY1,149.20
  • 数量为 1

设计资源

选择区域:

设计文件

筛选

3 设计文件

  • 模型

    BGU8063 S-parameters

    ZIP版本 1.0Jun 7, 2016 00:00:0035.0 KBBGU8063_SPARAMETERS
    下载
  • 印刷电路板与电路图

    OM17041 Gerber File

    ZIP版本 1.0May 20, 2016 00:00:0033.0 KBOM17041_GERBER_FILE
    下载
  • 设计文件-其他

    OM17041 DEX file

    DXF版本 1.0May 20, 2016 00:00:00462.0 KBOM17041_DEX_FILE
    下载
