具有多个SMPS和LDO的高压PMIC，S32Rx的主要配套芯片

FS5502

FS5502是一款车用、高压的多输出电源集成电路。它重点关注雷达应用，是S32Rx微控制器的主要配套芯片。

FS5502包括针对QM雷达应用而优化的多种开关模式和线性电压。它提供外部频率同步输入和输出，以优化系统EMC性能。

通过一次性编程提供多种设备版本，可选择输出电压设置、工作频率和上电顺序，以满足多种应用需求。

PMIC属于一个完整的设备系列，在电源和安全性方面具有可扩展性，与VR5500 (QM)、FS84 (ASIL-B)和FS85 (ASIL-D)引脚到引脚和软件兼容。

如需了解更多信息和样品供货情况，请联系当地的销售办事处或授权代理商。

产品详情

选择区域:

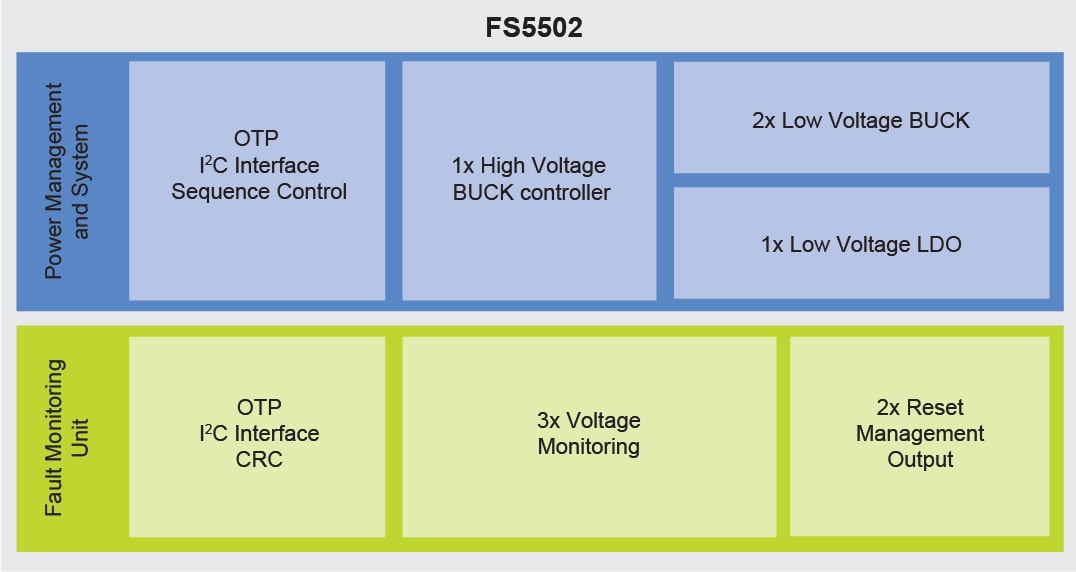

框图

FS5502, High Voltage PMIC Block Diagram

FS5502, High Voltage PMIC Block Diagram
获取框图PDF

特征

  • 适用于汽车和卡车市场的60 V最大输入电压
  • 多个SMPS和LDO
  • 待机关闭模式，睡眠电流非常低(10 uA)
  • 通过带有CRC的I2C接口进行设备控制
  • 三个电压监测电路，用于MCU监测的专用接口，电源正常，复位和中断输出
  • QM，符合AEC-Q100 rev G

对比表

可扩展的电源和安全概念

部件编号 Buck 1 Buck 2 Buck 3 Vpre 升压 安全级别
VR5500 0.8 V - 1.8 V
2.5 A
多相和
SVS选项		 12 / 24 V HV
升压 - 10 A		 5 V - 5.74 V
1.5 A峰值		 质量管理(QM)
FS8400 N/A N/A 达到ASIL B等级
FS8500 达到ASIL D等级
FS5502 1.0 V - 4.1 V
3.6 A峰值		 N/A 质量管理(QM)
FS8410 5 V - 5.74 V
1.5 A峰值		 达到ASIL B等级
FS8510 达到ASIL D等级
FS8420 0.8 V - 1.8 V
2.5 A
多相和
SVS选项		 N/A 达到ASIL B等级
FS8520 达到ASIL D等级
FS8430 1.0 V - 3.3 V
2.5 A 		达到ASIL B等级
FS8530 达到ASIL D等级
FS6600 达到ASIL D等级
