面向低功耗应用的PMIC

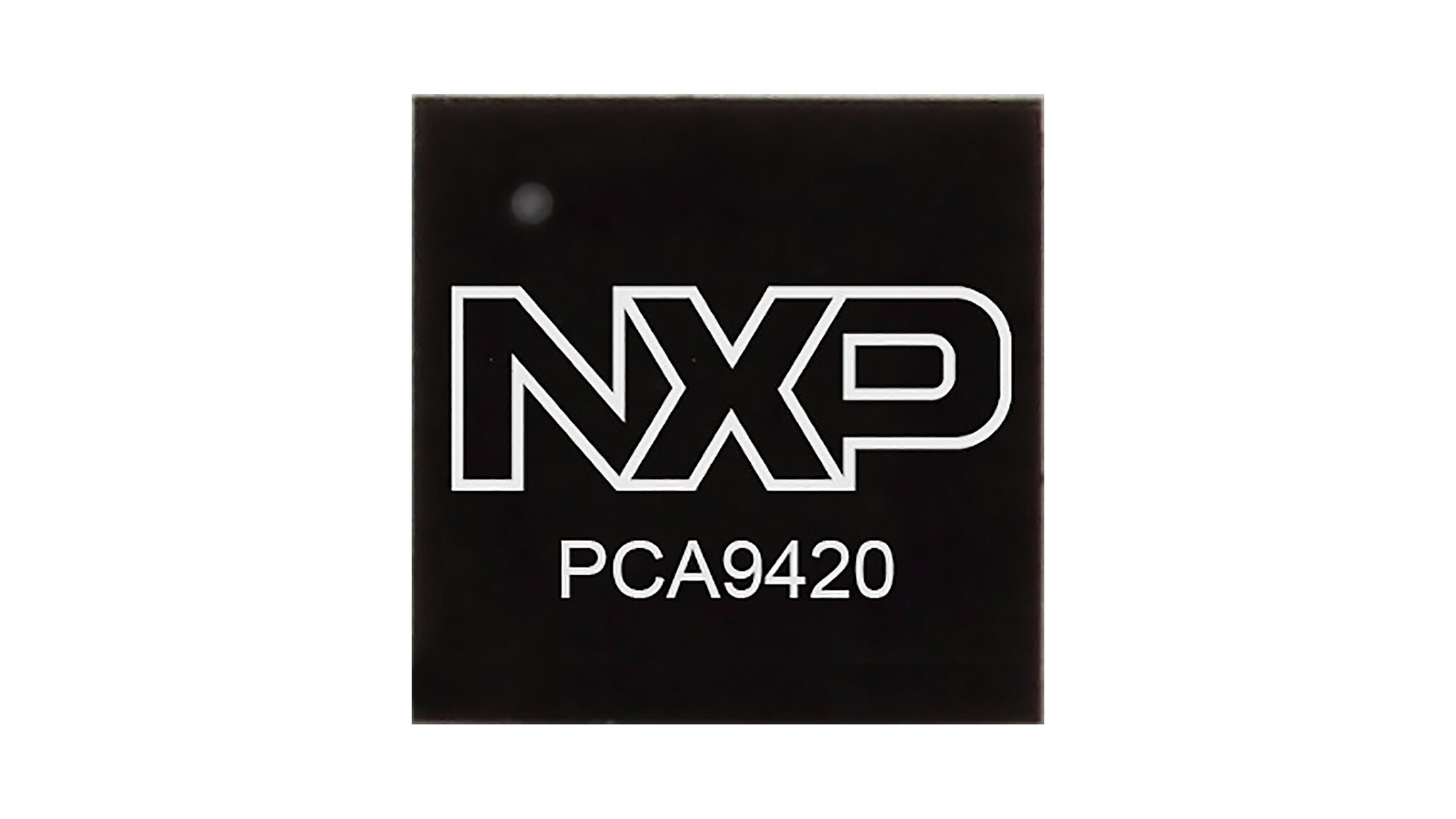

PCA9420

滚动图片以放大

产品详情

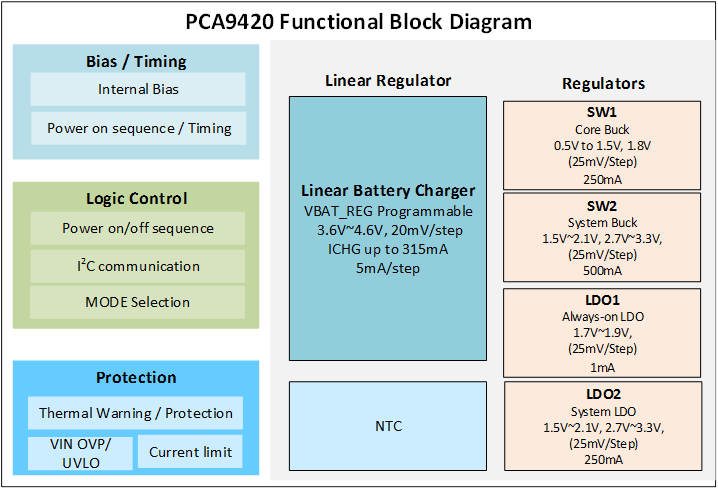

框图

PCA9420 Block diagram

PCA9420 Block diagram

特征

适用于低功耗应用

  • 船舶模式下典型的100 nA静态电流
  • 解决方案总体规模小

内置“模式”配置,以适应支持不同MCU操作模式的快速模式切换

  • VIN引脚上耐受20 V电压
  • 可编程恒流(高达315 mA)和预充电低压电流阈值
  • 可编程恒压调节
  • 内置保护功能,如输入OVP,电池SCP,热保护
  • 符合JEITA
  • 电池附加检测

两个降压DC-DC(降压)转换器

  • 可编程输出电压
  • SW1:内核降压转换器,0.5 V~1.5 V输出电压,25 mV /步,固定电压1.8 V,最高250 mA
  • SW2:系统降压转换器,1.5 V~2.1 V / 2.7 V~3.3 V输出电压,25 mV /步,最高500 mA
  • 超节能的低功耗模式

两个LDO

  • 可编程输出电压调节
  • LDO1:常开LDO,1.70 V ~ 1.90 V输出电压,25 mV/步,最高1 mA
  • LDO2:系统LDO,1.5 V ~ 2.1 V/2.7 V ~ 3.3 V输出电压,25 mV/步,最高250 mA

提供两种封装选项

  • 2.09 mm x 2.09 mm,5 x 5凸点,0.4 mm间距WLCSP
  • 3 mm x 3 mm,24引脚QFN

General

  • 内置“模式”配置,以适应支持不同MCU操作模式的快速模式切换
  • 过热保护
  • 1 MHz I2C总线目标接口

重要参数

  • MCU Supported
    i.MX RT
  • Output Current (A)
    0.5
  • Number of Buck Regulators
    2
  • Number of LDO
    2
  • Interface and Input Control
    I2C
