PCAL6524 Fm+ I²C 24位通用IO演示板

OM13529UL 存档
  • 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

OM13529是PCAL6524的演示板。PCAL6524是一款24位通用I/O扩展器，通过超快速模式(Fm+) I2C总线接口为大多数微控制器系列提供远程I/O扩展。超低压接口允许直连至工作电压低至0.8V的微控制器。

框图

Fm+ I2C 24位通用IO演示板

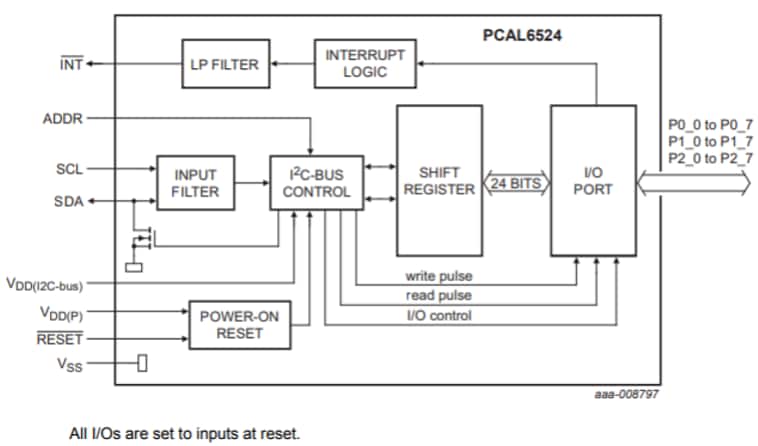

PCAL6524 Block diagram
获取框图PDF

支持的器件

接口

通用I/O(GPIO)

  • PCAL6524: 超低电压转换24位Fm+ I²C总线/SMBus I/O扩展器

特性

连接

  • 1MHz Fm+ I2C总线
  • 5.5V容限电压的I/O端口和3.6V容限电压的I2C总线引脚

电源管理

  • I2C总线侧的工作电源电压范围为0.8V至3.6V。
  • 允许下列电压之间的双向电压电平转换和通用IO扩展：0.8V至3.6V SCL/SDA以及1.8V、2.5V、3.3V、5.5V端口P
  • 低待机电流消耗：3.3V VDD(p)的典型值为2.0µA
  • 内部上电复位
  • ESD保护超过JESD 22
    • 2000V人体模型(A114-A)
    • 1000V充电器件模型(C101)

扩展端口

  • I2C总线至并行端口扩展器

主要特性

  • 闭锁性能超过JESD 78，Class II规定的100mA
  • 锁存输出具有25mA的最大驱动能力，用于直接驱动LED
  • 施密特触发器操作允许在SCL和SDA输入上进行缓慢输入转变并带来更好的切换噪音抗扰性
    • 0.8V时Vhys=0.05V（典型值）
    • 1.8V时Vhys=0.18V（典型值）
    • 3.3V时Vhys=0.33V（典型值）
  • 提供的封装：TSSOP32、HUQFN32、VFBGA36
  • SCL/SDA输入上有噪音滤波器
  • 低电平有效的复位输入(RESET)
  • 开漏低电平有效的中断输出（INT）
