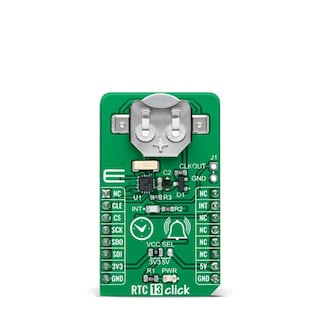

SPI实时时钟/日历
PCF2123 接收通知
PCF2123是一款CMOS实时时钟(RTC)和日历，最适合低功率应用。通过串行外设接口(SPI-bus)以6.25 Mbit/s的最大数据速率串行传送数据。还提供警报和定时器功能，可在中断引脚上生成唤醒信号。偏移寄存器允许对时钟进行精细调整。

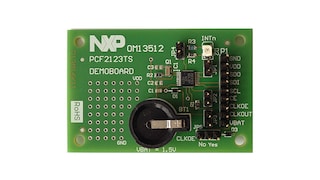

产品详情

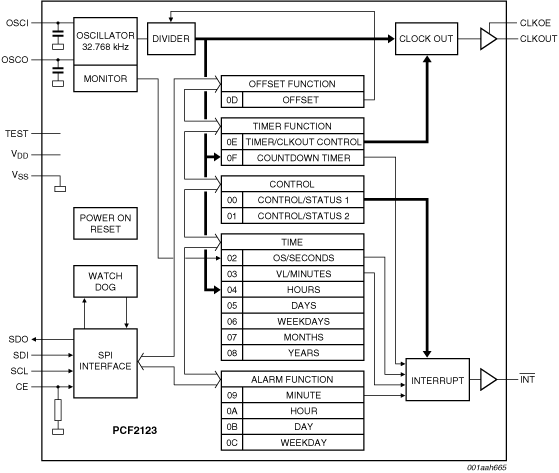

框图
功能
主要特性
- 实时时钟基于32.768 kHz石英晶体提供年、月、日、周、时、分和秒
- 运行时的低备用电流：VDD = 2.0 V和Tamb = 25 ℃时典型值为100 nA
- 分辨率：秒至年
- 看门狗功能
- 具备中断能力的自由可编程定时器和警报
- 时钟工作电压：1.1 V至5.5 V
- 带分离式可组合数据输入和输出的3线路SPI总线
- VDD = 1.8 V至5.5 V时的串行接口
- 1秒钟或1分钟中断输出
- CL = 7 pF的集成振荡器负载电容
- 内部电源上电复位(POR)
- 开漏中断和时钟输出引脚
- 用于频率调节的可编程偏移寄存器
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。PCF2123BS/1和PCF2123TS/1包含在15年产品长期供货计划中
