MCX E24x系列微控制器

MCX-E24X 正常供应
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

MCX E24系列微控制器稳定运行最高电压达5.5V，搭载112MHz的Arm® Cortex®-M4F内核，配备高达2MB闪存和256kB SRAM。该系列专为电气噪声环境设计，并通过IEC 61508 SIL 2认证，满足电机控制、能源存储和工厂自动化等功能安全要求。片上EdgeLock®安全模块、CAN FD、10/100 Mbit/s以太网以及低功耗串行接口确保无缝连接，而MCUXpresso Developer Experience(MCUXpresso开发人员体验)可加速开发周期。

框图

MCX E24x MCU

MCX E24x Block Diagram
获取框图PDF

特性

工作特性

  • 电压范围：2.7V至5.5V
  • 工作环境温度范围：HSRUN模式下为-40°C至105°C，RUN模式下为-40°C至125°C

内核平台

  • Arm™ Cortex-M4F 32位CPU
    • 支持高达112MHz频率(HSRUN模式)，每MHz提供1.25 Dhrystone MIPS
    • Arm内核基于Armv7架构和Thumb®-2 ISA
    • 集成的数字信号处理器(DSP)
    • 可配置的嵌套向量中断控制器(NVIC)
    • 单精度浮点运算单元(FPU)

存储器

  • 高达2MB程序闪存，带ECC
  • 64kB FlexNVM，用于带ECC的数据闪存和EEPROM模拟
  • 高达256KB SRAM，带ECC
  • 高达4kB FlexRAM，可用作SRAM或EEPROM模拟
  • 高达4kB代码缓存，可最大限度降低存储器访问延迟对性能的影响
  • 支持HyperBus™的QuadSPI

外设

  • 混合信号模拟模块
    • 多达2个12位模数转换器(ADC)，每个模块支持32个模拟输入通道
    • 一个模拟比较器(CMP)，内置8位数字模拟转换器(DAC)
  • 人机接口(HMI)
    • 高达128个带中断功能的GPIO引脚
    • 不可屏蔽中断(NMI)
  • 通信接口
    • 高达三个低功耗通用异步收发器(LPUART/LIN)模块，支持DMA和低功耗模式
    • 高达三个低功耗串行外设接口(LPSPI)模块，支持DMA和低功耗模式
    • 高达两个低功耗集成电路(LPI2C)模块，支持DMA和低功耗模式
    • 高达三个FlexCAN模块(可选支持CAN FD)
    • FlexIO模块，支持通信协议和外设模拟(UART、I²C、SPI、I2S、LIN、PWM等)
    • 一个支持IEEE1588的10/100 Mbit/s以太网模块和两个同步音频接口(SAI)模块

功能安全和信息安全

  • EdgeLock加速器(CSEc)实现了一套全面的加密功能，支持安全启动、安全安装、安全更新和安全调试
  • 128位的唯一识别(ID)号
  • 闪存和SRAM存储器上的纠错码(ECC)
  • 系统存储器保护单元(System MPU)
  • 循环冗余校验(CRC)模块
  • 内置看门狗(WDOG)
  • 外置看门狗监测器(EWM)模块

封装

  • LQFP48：7 x 7 x 1.4 mm，0.5 mm间距
  • LQFP64：10 x 10 x 1.4 mm，0.5 mm间距
  • LQFP100：14 x 14 x 1.4 mm，0.5 mm间距
  • LQFP144：20 x 20 x 1.4 mm，0.5 mm间距

MCUXpresso Developer Experience(MCUXpresso开发人员体验)

文档

快速参考恩智浦 文档类别

筛选条件

1 文件

紧凑列表

设计文件

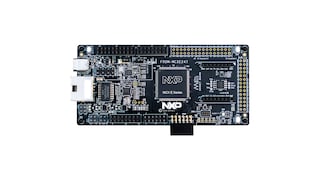

硬件
