KITPF502XSKTEVM快速入门

2. 硬件介绍

2.1 板说明

KITPF502XSKTEVM评估板是恩智浦半导体PF502x系列能源管理IC的完整评估套件。本用户指南描述了评估板的功能，解释了如何在应用环境中使用PMIC设备，并提供了有关所需软硬件的详细信息。

2.2 板的功能

• 单相模式（默认）或多相模式下的SWx，每个峰值高达3.5 A
• LDO1，从1.5 V到5.0 V，最高400 mA
• 用于全局唤醒或启用的PWRON开关
• 每个稳压器的单独使能控制开关
• 指示单个PGOODx和全局PGOOD状态的LED灯
• 通过FRDM-KL25Z的USB接口，用于寄存器访问、TBB模式和OTP编程
• 多个信号连接器，方便访问
• 所有稳压器的接线端子和测试点，便于测试和评估

2.3 板组件

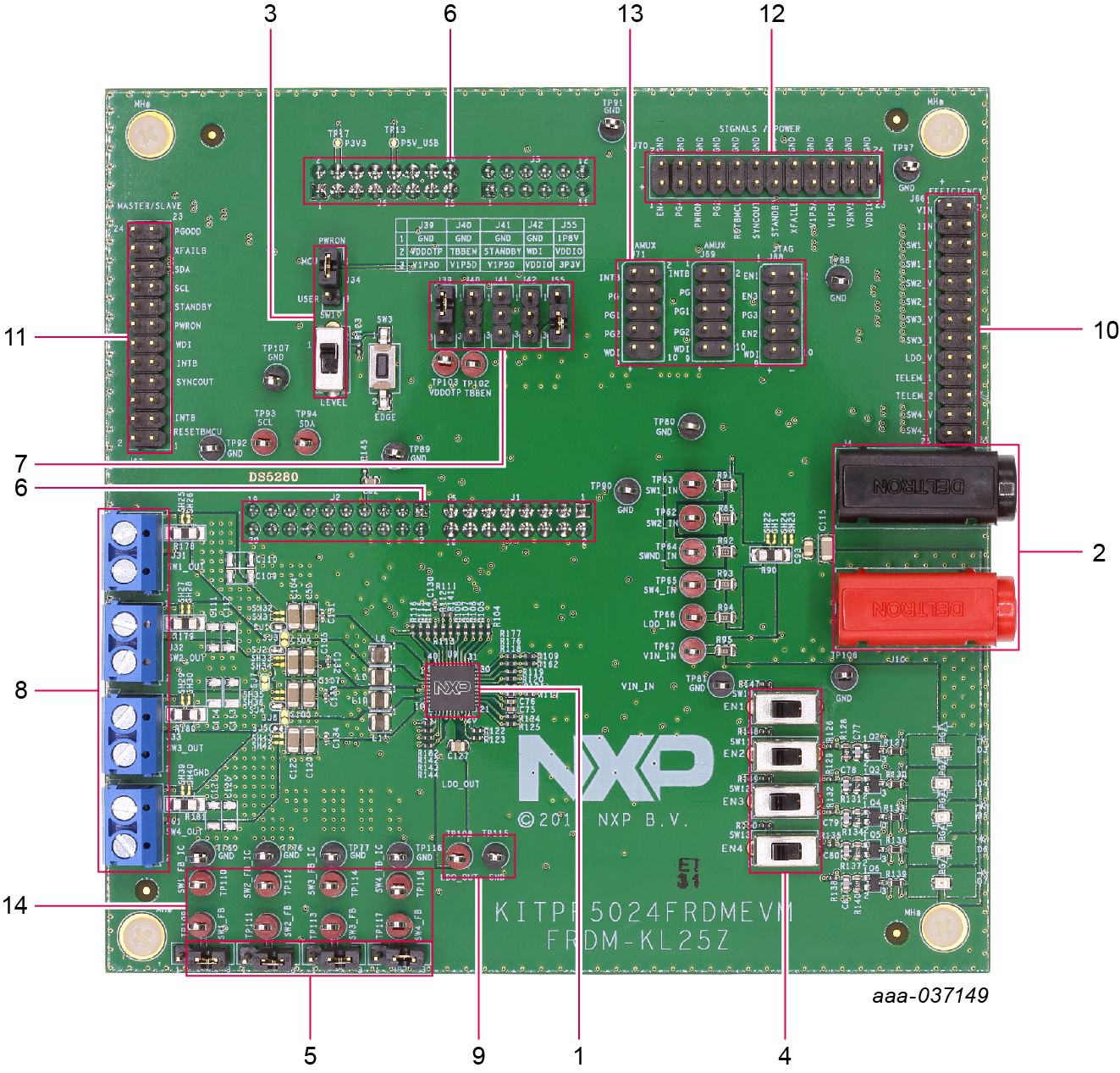

KITPF502XSKTEVM评估板概述

1. PF502x PMIC
2. VIN连接器
3. PWRON控制开关和跳接线
4. 启用稳压器的开关
5. 降压稳压器的反馈跳接线
6. FRDM-KL25Z连接器（用于SW/GUI接口）–在板的底部
7. IO控制跳接线 (TBBEN、VDDOTP、STANDBY、WDI和VDDIO)
8. 降压输出的负载端子
9. LDO1输出的负载/测试点
10. 效率测量连接器
11. 主/从(多PMIC)连接用连接器
12. 信号和功率测量连接器
13. IO测量连接器
14. 降压稳压器的反馈测试点，以测量环路稳定性

2.4 支持其他评估板

有关推荐组件的更多详细信息，请参见UM11377, KITPF502XSKTEVM评估板用户手册。

3. 配置启动硬件

要配置硬件和工作站，请完成以下步骤：

1. 在将USB电缆连接到PC以及Freedom板上USB端口的情况下，将VIN应用到评估板。
   • a. 在J10 (VIN)和J4 (GND)上提供2.5V至5.5 V之间的外部VIN。确保电源电流限制为100 mA。
2. 按下Freedom板上的Reset按钮，确保正确识别此板。
3. 如果以前未安装NXPGUI应用，首次安装时，请执行第4.2节“在Windows 7或Windows 10系统中刷新Freedom板引导加载程序(可选 - 仅在未对Freedom板进行预编程的情况下)”的步骤6。从安装文件夹或开始菜单打开NXPGUI应用。
4. 显示配置窗口。选择其中一台设备加载预定义的配置，然后点击OK (确定)。


5. NXPGUI界面应打开并加载主框架。须确保GUI能够正确识别USB设备。通过位于GUI左上角的活动的开始按钮显示
   注：应连接USB线缆，使GUI识别并能够连接设备。
6. 点击开始以启用与设备的连接。可以从GUI的左下角读取设备状态。


7. 连接设备后，系统即可按需进行Hardwire、TBB或OTP操作。

3.1 支持其他板

有关硬件配置的更多详细信息，请参见UM11377, KITPF502XSKTEVM评估板用户手册。

4. 安装软件

4.1 安装并配置软件与工具

下载NXP_GUI_PR_1.0文件并将其解压到任何所需位置。该软件包应包含GUI文件夹和MCU文件夹。

4.2 在Windows 7或10系统中刷新Freedom板引导加载程序(仅当未对Freedom板进行预编程时才可选)

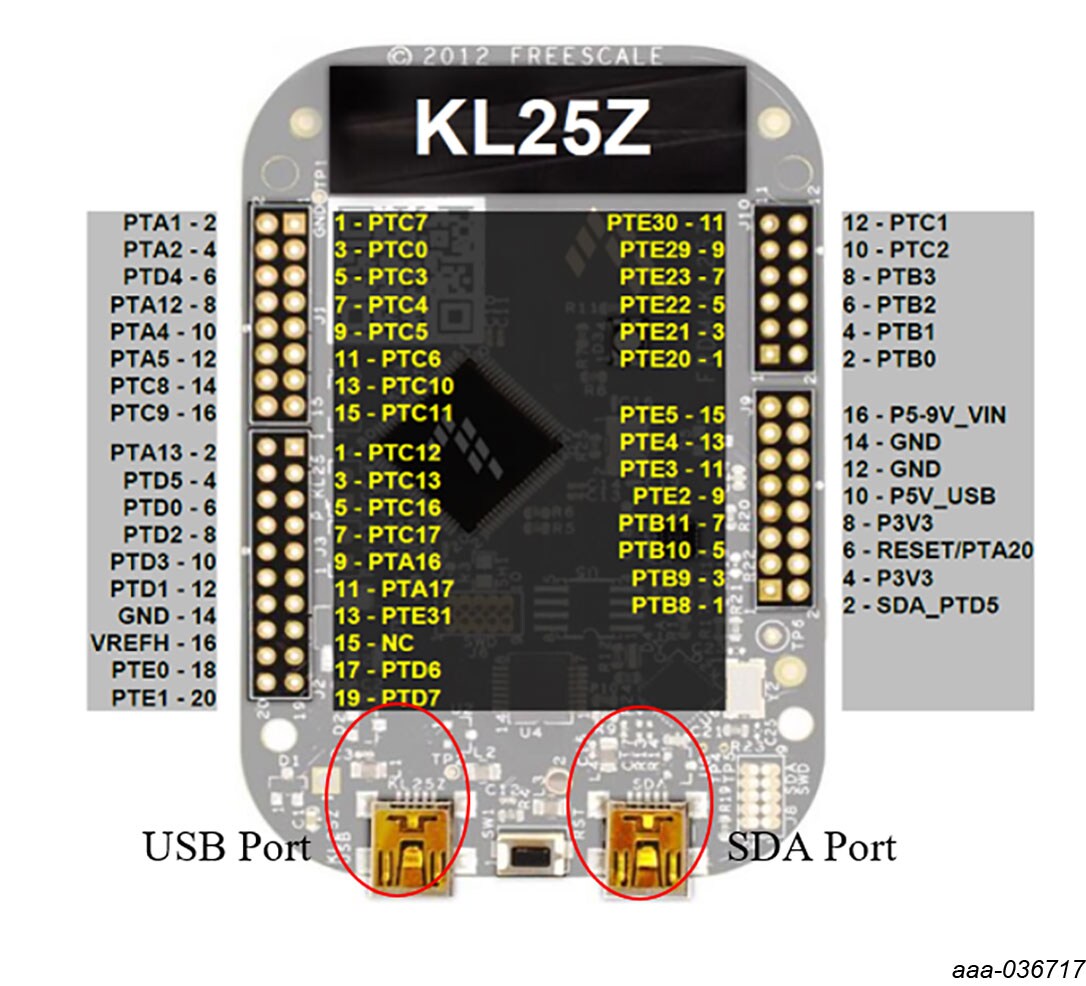

1. 按下Freedom板上的RST按钮，然后将USB线缆连接到Freedom板上的SDA端口。新的引导加载程序设备应出现在文件浏览器的左窗格中。


2. 将MSD-DEBUG-FRDM-KL25Z_Pemicro_v118.SDA文件(来自MCU文件夹)拖放到BOOTLOADER驱动中。
   注意：请确保有足够的时间将固件保存在引导加载程序中。
3. 断开USB线缆并将其重新连接到SDA端口(这次不按RST按钮)。PC安装了一个名为FRDM_KL25Z的新设备。
4. 从MCU文件夹中找到nxp-gui-fw-frdmkl25z-usb_hid-pf502x_v0.1.6.bin文件，并将文件拖放到FRDM_KL25Z设备。
5. Freedom板固件已成功加载。
6. 打开并运行NXP_GUI-1.0-Setup.exe文件(位于解压包内的GUI文件夹)。通过此操作将NXPGUI软件安装到系统。将其安装在本地目标文件夹中。

4.3 支持其他板

如需了解更多的软件详细信息，请参见UM11377, KITPF502XSKTEVM评估板用户手册。

4.4 即买即用

开始嵌入式应用开发。

5. 了解详情

5.1 产品汇总页

PF502x的产品汇总页位于：

• http://www.nxp.com/PF5020
• http://www.nxp.com/PF5023
• http://www.nxp.com/PF5024

5.2 工具汇总页

KITPF502XSKTEVM评估板的工具汇总页位于：https://www.nxp.com/ KITPF502XSKTEVM。

该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。快速入门提供适用于使用KITPF502XSKTEVM板的快速参考信息，包括可下载资产。

5.3 参考资料

除了PF5020 / PF5023 /PF5024：面向高性能处理应用的能源管理集成电路(PMIC)页面，您还想访问：

应用页面：

• 汽车视觉系统
• 中端到高端车载信息娱乐系统/超级电子驾驶舱
• 入门级车载信息娱乐系统/联网广播
• 中高端车载信息娱乐系统主机

硬件页面：

• 模拟工具箱

软件页面：

• Analog Expert软件和工具

网络社区页面：

• 能源管理

5.4 购买板

KITPF502XSKTEVM：具有PF502x功能的评估板

购买
