OpenSDA串行调试适配器

OPENSDA

OpenSDA是内置在多款恩智浦评估板中的串行调试器。它是计算机(或其他USB主机)和嵌入式目标处理器之间的桥梁，只需通过一根简单的USB线缆，便可用它进行调试、闪存编程和串行通信。

OpenSDA硬件包含一个采用Kinetis® K2x微控制器的电路和一个集成式USB控制器。在软件方面，它集成了大容量存储设备引导加载程序，可以快速、轻松地加载OpenSDA应用，例如闪存编程器、运行控制调试接口、串行至USB转换器等。

DAPLink是mbed引导加载程序和标准调试接口的改进实施。它包含一个基于Kinetis K20的电路实施，可移植到其他Kinetis电路上的OpenSDA v1和v2/2.1，以及更新版本。如需比较DAPLink和所有OpenSDA版本，请参考本页下方的表格。

产品详情

选择区域:

框图

OpenSDA结构框图

OpenSDA Block Diagram
获取框图PDF

OpenSDA引导加载程序和应用

下载 – OpenSDA引导加载程序和应用

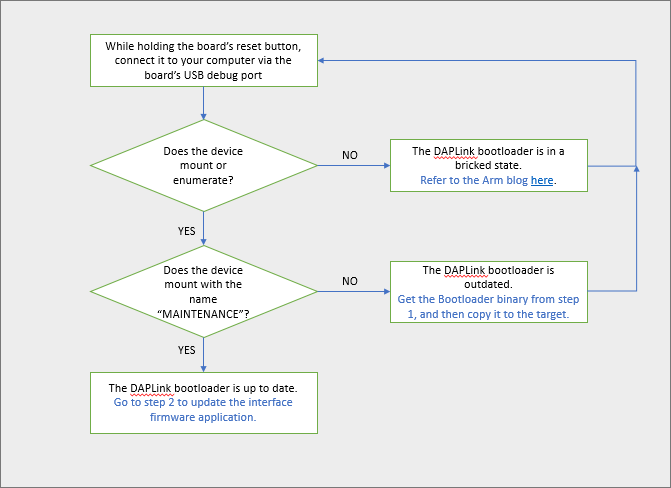

如需更新带有OpenSDA应用的电路板

OpenSDA版本对照表

*注意：在OpenSDAv2开发过程中，发现预留的引导加载程序空间过小。因此随后发布了新版本的OpenSDAv2，将其命名为OpenSDAv2.1。

版本 引导加载程序 默认调试接口 闪存编程 虚拟串行端口 提供源代码
OpenSDAv1 P&E Micro P&E Micro .sda/.s19/.srec 有 无，专有
OpenSDAv2 Arm/mbed CMSIS-DAP .bin 有 有，开源
OpenSDAv2.1 Arm/mbed CMSIS-DAP .bin 有 有，开源
OpenSDAv2.2 mbed DAPLink DAPLink .bin, .hex 有 有，开源
