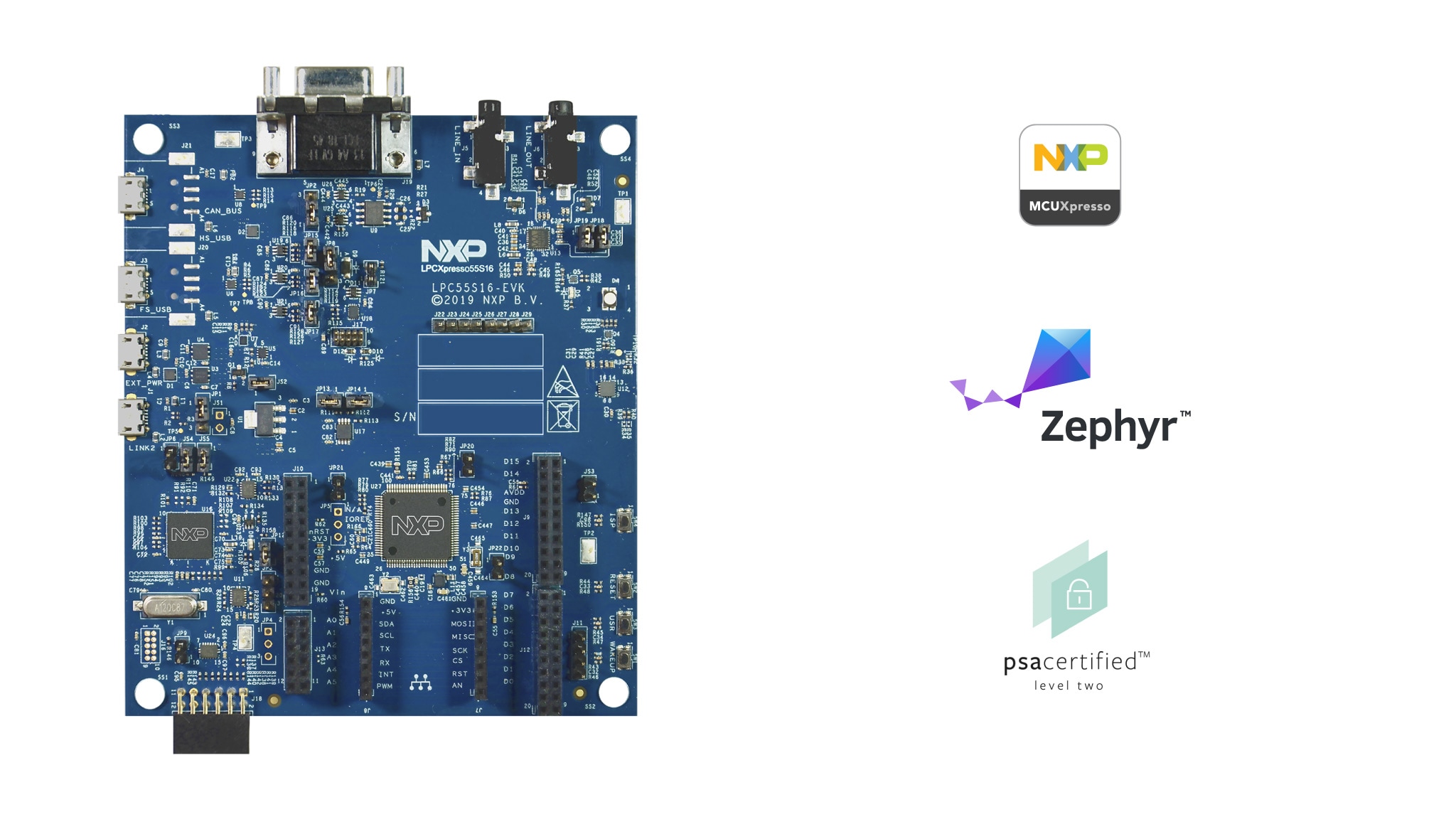

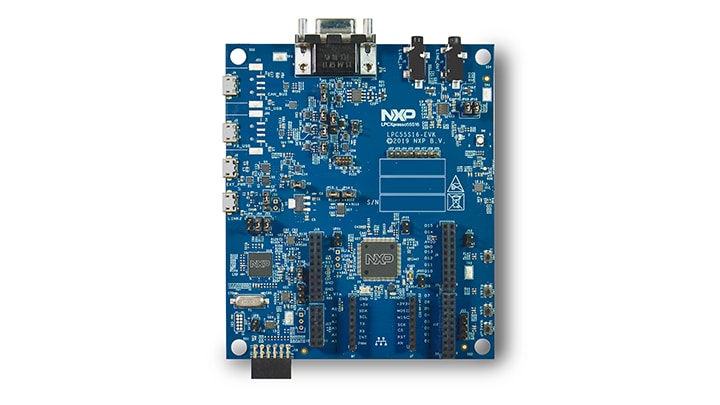

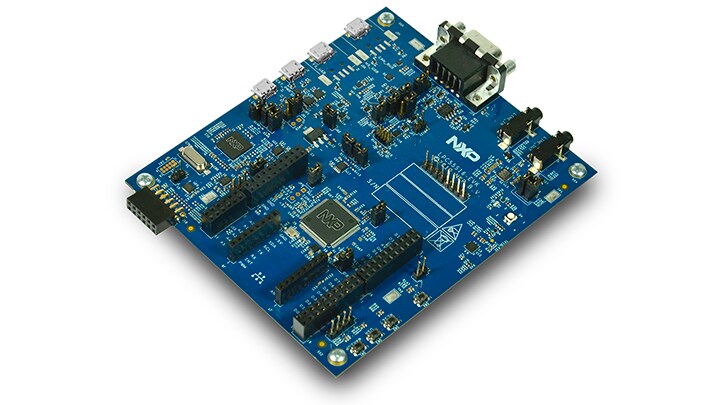

LPCXpresso55S16板为评估基于Arm^®Cortex^®-M33架构的LPC55S1x/LPC551x MCU系列提供了理想平台。包括兼容Arduino^®UNO的shield接头，提供扩展端口，以及PMod/主机接口端口和MikroElektronika Click模块站点。该板采用基于LPC4322 MCU的板载LPC-Link2调试器，可通过高速USB调试，并可轻松升级固件支持CMSIS-DSP或SEGGER J-link LITE的特殊版本。该板还可与外部调试器（例如SEGGER和P＆E Micro的调试器）搭配使用。

恩智浦MCUXpresso免费软件和工具套件为LPC5500系列提供全套支持，包括基于Eclipse的IDE、配置工具和大量SDK驱动/示例，请访问： https://mcuxpresso.nxp.com。MCUXpresso SDK包含一些项目文件，与主要伙伴Keil和IAR的IDE搭配使用。

设计文件

软件

产品详情

支持的器件

处理器和微控制器

LPC5500 Cortex-M33

LPC551X-S1X: LPC551x/S1x: 基于Arm^® Cortex^®-M33的入门级微控制器系列

传感器

运动传感器

FXOS8700CQ: 数字运动传感器 – 3D加速度传感器(±2g/±4g/±8g) + 3D磁力计

接口

3.3V/5V IO CAN收发器

TJA1044: 具备待机模式的高速CAN收发器——Mantis系列

外围设备和逻辑

模拟开关

NX3L2267: 低电阻双单刀双掷模拟开关
NX3DV2567: 低电阻四刀双掷模拟开关

特征

处理器

LPC55S16 Arm^® Cortex^®M33微控制器，运行频率高达150 MHz
256 KB闪存和96 KB片上SRAM
HLQFP100封装

调试功能

高速USB LPC-Link2调试器，带VCOM端口
I2C和SPI USB通过LPC-Link2调试器桥接到LPC设备
SWO跟踪支持（MCUXpresso IDE）
调试器接头支持通过外部调试器对目标微控制器进行调试

扩展接头

MikroElektronika Click扩展选项
LPCXpresso扩展接口与Arduino UNO兼容
兼容PMod的扩展/主机接头

用户接口

复位、ISP、唤醒和用户按钮可轻松测试软件功能
3色LED

连接

全速USB设备/主机端口
高速USB设备/主机端口
UART接口，用于串接USB线
CAN收发器

音频

立体声音频编解码器，带输入/输出线路

传感器

恩智浦FXOS8700CQ加速度传感器
