MC9S12GN32 Ultra Reliable 16-bit Tower® System Module

TWR-S12GN32

滚动图片以放大

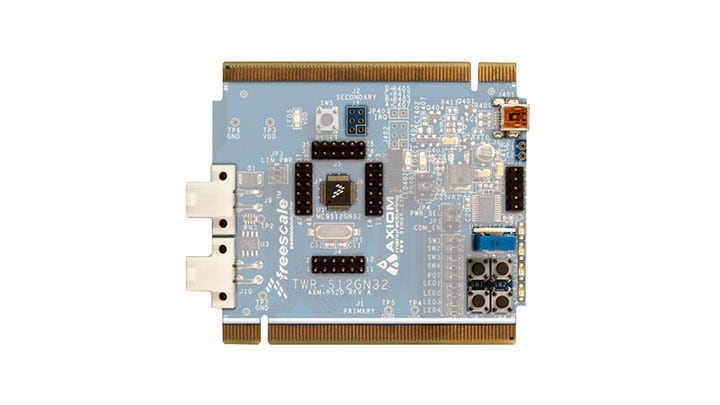

The TWR-S12GN32 is a demonstration board for the NXP® MC9S12GN32 automotive 16-bit MCUs.

  • The integrated open-source BDM, software tools, and examples provided with the development board make application development and debug quick and easy
  • 单边或双边连接器上都提供所有MCU信号
  • An IO ring around the MCU also provides easy access to all signals
  • The TWR-S12GN32 operates as a standalone debug tool and can also be combined and used as part of the modular Tower® System development platform

产品详情

选择区域:

支持的器件

处理器和微控制器

16位S12和S12X MCU

  • S12G: 超可靠的S12G通用汽车和工业微控制器

特征

微控制器

    MC9S12GN32

  • 48 LQFP
  • 32 kB闪存
  • 1024B EEPROM
  • 2048B RAM
  • 25 MHz Bus Frequency>
  • Internal oscillator>
  • SCI, SPI>

存储器

数据连接

  • 2x3 外部BDM2线缆用 BDM_PORT连接器
  • 用于OSBDM的USB微型AB连接器
  • 2x5, 0.1” CTR, RS-232 header

电源输入选择跳线

  • 来自集成式OSBDM的电源输入
  • 从板载稳压器输入电源
  • 来自LIN连接器的电源输入
  • 从塔式系统连接器输入电源

外设

  • 5个按钮式开关、4个用户按钮、1个复位按钮
  • 7个LED指示灯、4个用户按钮、2个OSBDM、1个带电源低通滤波器的5K ohm POT

购买选项

  • TWR-S12GN32

  • Tower System, 16-bit MCU Module, MC9S12GN32, 32KB Flash, Automotive.

    • 带有MC9S12GN32 16位MCU的TWR-S12GN32电路板
    • USB线缆
    • DB9到IDC 2X5插头
    • 恩智浦保修卡
    • 恩智浦半导体技术信息中心
    • CodeWarriorTM Development Studio for S08/HC08和HC(S)12专用版，提供Service Pack CD
  • CNY2,262.49
  • 数量为 1
    • 供货情况: 缺货
从恩智浦处购买从分销商处购买
  • CNY754.16
  • 数量为 1
从分销商处购买

文档

快速参考 文档类别.

筛选

3 文件

设计资源

选择区域:

设计文件

筛选

1 设计文件

  • 印刷电路板与电路图

    TWRS12GN32 DOC-0520-030_A1 Schematics

    PDF版本 0Jan 17, 2012 00:00:00164.2 KBTWR-S12GN32_SCH
