MC9S12G128超可靠的16位塔式系统模块

TWR-S12G128

滚动图片以放大

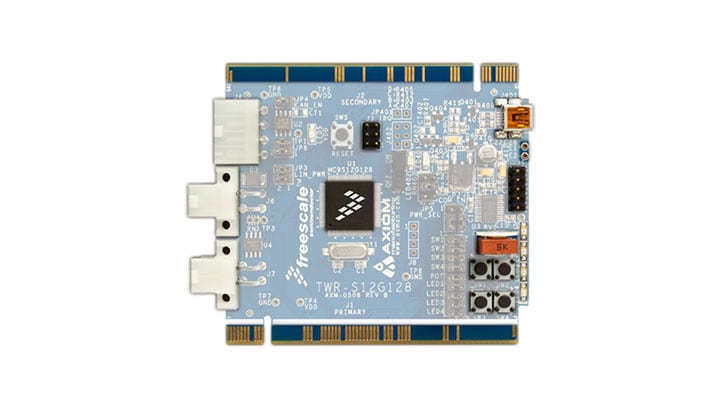

TWR-S12G128是面向恩智浦MC9S12G128汽车16位MCU的演示板。

  • 与该开发板一起提供的还有集成式开源BDM、软件工具和示例，可快速、轻松地进行应用开发和调试
  • 单边或双边连接器上都提供所有MCU信号
  • TWR-S12G128可作为独立的调试工具运行，也可作为部件与塔式系统开发平台结合使用。

产品详情

选择区域:

支持的器件

处理器和微控制器

16位S12和S12X MCU

  • S12G: 超可靠的S12G通用汽车和工业微控制器

特征

MC9S12G128, 100 LQFP

  • 128 KB闪存
  • 4096B EEPROM
  • 8192B RAM
  • 25 MHz总线频率
  • 内部振荡器
  • SCI、SPI、MSCAN

按钮和LED

  • 4个用户按钮开关
  • 4个用户LED指示灯

收发器

  • 1 ea. 高速CAN物理层收发器
  • 1 ea增强型LIN物理层收发器
  • RS-232串行数据物理层收发器

电源输入选择跳线

  • 通过USB-BDM输入电源
  • 从板载稳压器输入电源
  • 从塔式系统连接器输入电源

带低通滤波器的5KΩ POT

  • 用户选项跳线，用于断开外设
  • 连接器

连接器和接头

  • 用于外部BDM线缆的BDM_PORT连接器
  • USB迷你AB连接器
  • 1x4, 4.2 mm, Molex CAN线缆连接器
  • 2x2, 4.2 mm, Molex LIN线缆连接器
  • 2x5, 0.1" CTR, RS-232接头

集成式开源BDM

  • 集成式开源BDM (OSBDM)
  • 支持外部BDM线缆的BDM_PORT插头
  • 电源输入可以来自OSBDM、塔式系统或通过E1/E2提供

其他特性

  • 板载+5V稳压器

购买选项

  • TWR-S12G128-KIT

  • TOWER KIT FOR GARFISH.

    • 部件编号TWR-S12G128包含：
      • TWR-S12G128电路板带一个MC9S12G128 16位MCU
      • 包含IDE软件、培训资料和附件的DVD
      • USB线缆
      • DB9到IDC 2X5插头
      • 恩智浦保修卡
    • 部件编号TWR-S12G128-KIT还包含：

  • TWR-S12G128

  • Tower System, 16-bit MCU Module, MC9S12G128, 128KB Flash, Automotive.
