为了提供引人入胜的用户体验，产品的用户界面是设计工程师需要解决的关键要素。触摸板、幻灯片和旋转体提供了比传统按钮更直观、更有效的用户交互方式。而恩智浦触摸传感解决方案简化了基于触摸传感的用户界面设计。该解决方案所含软件可轻松地与Kinetis KE15Z MCU上提供的恩智浦电容式触摸传感硬件IP一起无缝运行。恩智浦触摸传感解决方案的主要优势包括：
- 强大的EMC性能，符合IEC61000-4-6标准认证并通过3V和10V测试的抗噪声能力
- 自封和互封模式最高可支持6x6矩阵触摸板
- 即使有水、盐水、油、冷蒸汽等液体干扰也能继续有效地工作
- 灵敏度高并带有增强功能，当用户界面上有较厚的触摸覆盖层(丙烯酸、玻璃)时，可通过增强功能进一步提高灵敏度
软件详情
框图
支持的器件
- KE1xZ: 运行速率高达72MHz，5V主流CM0 + MCU，带有恩智浦触摸(TSI)和CAN控制功能

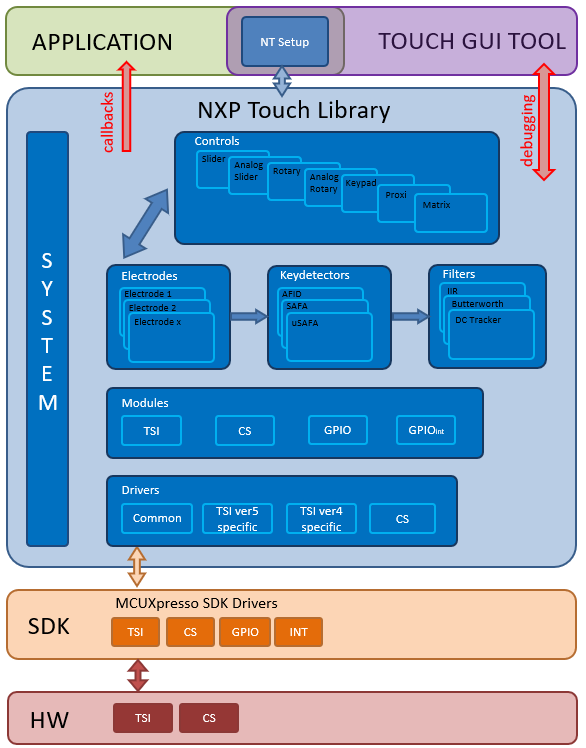

为便于启动和设计，恩智浦在NXP Touch Library(恩智浦触摸库)软件支持方面做了大量工作，此库基于MCUXpresso SDK：
- 面向高级触摸应用的API
- 典型设计示例
- 高级滤波和整合检测(AFID)/信号自适应滤波算法(SAFA)密钥检测器，保证耐用性
- 自动触摸IP寄存器配置，保证耐用性
- GUI可视化，使调试和测试更容易
触摸硬件
Kinetis® KE15Z

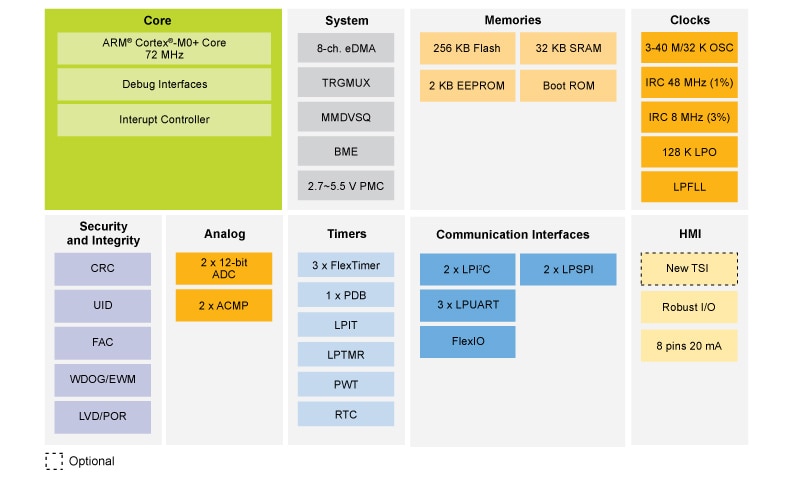

Kinetis KE15Z：KE1xZ MCU基于Arm® Cortex®-M0+内核，运行频率高达72 MHz。这些MCU支持256 KB闪存、32 KB RAM，以及一套完备的模拟/数字功能。耐用的TSI模块能够为任何HMI系统提供极高的稳定性和准确性。1-Msps ADC和FlexTimer模块为BLDC电机控制系统提供了绝佳的解决方案。
FRDM-KE15Z

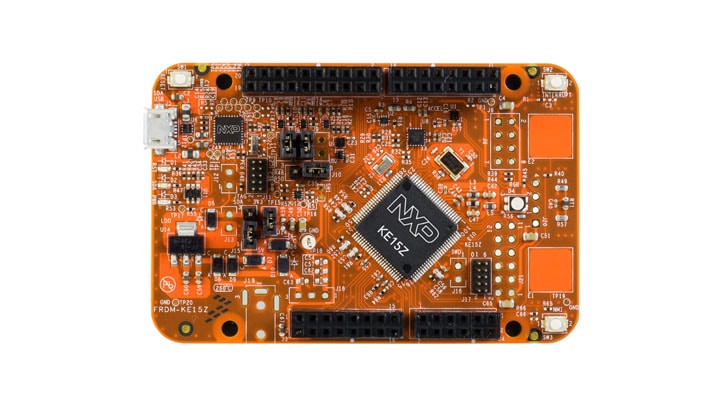

FRDM-KE15Z：FRDM-KE15Z Freedom电路板可在独立模式下工作，也可以作为FRDM-TOUCH、FRDM-MC-LVBLDC和Arduino电路板的主板工作。该Freedom电路板与DC 5v和3.3v电源兼容，且配备了KL15Z，该器件具有高达256KB的闪存和32KB SRAM，以及丰富的模拟和数字外设。板载接口包括一个RGB LED，一个6轴数字传感器，一个3轴数字角速率陀螺仪，一个环境光传感器，以及一个电容触摸滑块。
FRDM-TOUCH
FRDM-TOUCH： FRDM-TOUCH是面向FRDM-KE15Z的触摸模块，带有电容式触摸滑块。该电路板可连接FRDM-KE15Z，并借助键、滑块和旋转触摸控制板载RBG LED。
触摸传感软件
MCUXpresso软件与工具
下载
