S32K3x4-Q172通用开发板

S32K3X4EVB-Q172

滚动图片以放大

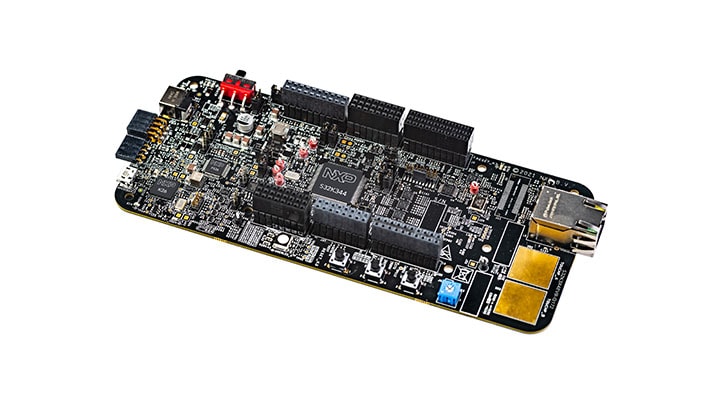

S32K3X4EVB-Q172是通用工业和汽车应用的评估/开发板。

S32K3X4EVB-Q172基于采用172 MaxQFP封装的32位Arm® Cortex®-M7 S32K3 MCU，提供以锁步模式配置的双核、ASIL D安全硬件、HSE安全引擎、OTA支持、高级连接和低功耗模式。

S32K3X4EVB-Q172提供与Arduino® UNO引脚布局兼容的标准规格，为快速应用原型设计和演示提供了广泛的扩展板选项。

产品详情

选择区域:

框图

选择框图:

S32K3X4EVB-Q172结构框图

S32K3X4EVB-Q172 Block Diagram

S32K3系列特性

S32K3 Family Features
获取框图PDF

支持的器件

接口

Single and Multi-Channel LIN Transceivers

  • TJA1021: LIN 2.1/SAE J2602收发器

3.3 V / 5 V IO CAN收发器

  • TJA1043: 具备待机和睡眠模式的高速CAN收发器

电源管理

安全SBC

  • FS26: 功能安全系统基础芯片(SBC)，低功耗，满足ASIL D安全等级

处理器和微控制器

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核

S32K通用微控制器

  • S32K3: S32K3通用微控制器

功能

微控制器(MCU)

  • 基于32位Arm® Cortex®-M7的S32K344
  • K26：Kinetis K26-180 MHz可作为板载S32K3调试接口

安全系统基础芯片(SBC)

  • FS26：功能安全系统基础芯片(SBC)，低功耗，满足ASIL D安全等级

集成电路(IC)

  • TJA1153：安全HS-CAN CAN收发器
  • TJA1021：LIN 2.1/SAE J2602收发器

硬件特性

  • 64 MB QSPI NOR闪存
  • 100 MB以太网物理层
  • 电源开关
  • MCU电压/电流测量
  • 用户RGB LED
  • 两个用户按钮
  • ADC旋转电位计
  • 两个触摸板电极

软件特性

  • 免费的S32 Design Studio IDE(Eclipse、GCC和调试器)和S32配置工具(引脚、时钟、外设、DDR)，以及第三方编译器和调试器，还提供支持
  • 面向AUTOSAR®和非AUTOSAR应用，且符合ASIL D标准的免费实时驱动程序
  • AUTOSAR和非AUTOSAR用户的配置工具
  • 免费安全固件：提供符合SHE+标准的恩智浦固件，专为ISO 21434设计
  • S32安全软件框架(SAF)：六个故障检测和反应库
  • 免费安全外设驱动程序(SPD)
  • 结构内核自测 (SCST)
  • 免费的跨平台通信框架(IPCF)：用于单芯片和多芯片系统中多核、多操作系统通信的中间件
  • MATLAB®免费的基于模型的设计工具箱：恩智浦提供的Simulink®环境插件

编程调试接口

  • 板载S32K3调试接口
  • 20引脚Cortex debug + ETM接头

兼容性

  • 兼容Arduino UNO引脚输出，支持“Shield”扩展

接口

  • 板载安全HS-CAN
  • 2个板载LIN
  • 带RJ-45连接器的以太网100 Mbit物理层，可实现快速原型制作。
  • S32K3调试器的SWD/JTAG调试接口

购买选项

S32K3X4EVB-Q172-Image

点击展开

  • S32K3X4EVB-Q172

  • S32K3X4EVB-Q172 Evaluation and Development Board for General Purpose.

  • 套件包含

    • 172MaxQFP评估板中的S32K3X4
  • CNY1,572.97
  • 数量为 1
    • 供货状态: 缺货
Buy from NXP从代理商处购买
