MPC567xK系列评估板

MPC567xKEVB

滚动图片以放大

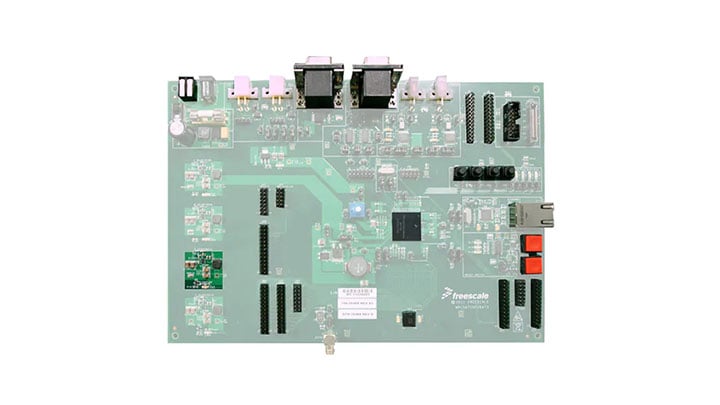

The NXP® MPC567xK family evaluation board for automotive safety and chassis control applications contains everything you need to start developing with the MPC567xK family, including P&E debugger and all power supply cables.

产品详情

选择区域:

支持的器件

处理器和微控制器

超高可靠性的MPC56xx MCU

  • MPC567xK: 超可靠的MPC567xK MCU，适用于汽车和工业雷达应用

特征

数据连接

  • SCI通道A和B可通过一个Maxim物理接口连接到一个标准的DB9母接头 (兼容PC RS-232)
  • FlexCAN channels A and B can be routed to 0.1” headers and DB9 connector via a NXP® high speed CAN transceiver, which supports both 3.3V and 5V inputs
  • FlexCAN通道通过DB9连接器连接至原型区，可轻松集成新增的CAN物理接口
  • LINFLEX Molex Connector and 0.1" 4-pin header are available
  • 提供FlexRay™ CON PLUG接头

电源管理

  • 12 V直流电源输入圆柱形接头
  • 跳线可选择的可变电阻，连接至ADC通道0，可在VRH和VRL之间驱动

调试

  • 标准的14引脚ONCE JTAG调试接头和新型50引脚Samtec ERF8 NEXUS接头，用于16MDO通道

购买选项

  • MPC5675KEVB473

  • Eval Board for MPC5675K MAPBGA 473, SCI, CAN, LIN, FlexRay, DSPI, Ethernet, PDI, FEC, EBI, GPIO pins.

  • CNY8,619.00
  • 数量为 1

  • MPC5675KEVB257

  • Eval Board for MPC5675K MAPBGA 257, SCI, CAN, LIN, FlexRay, DSPI, Ethernet, PDI, FEC, EBI, GPIO pins.

  • CNY8,619.00
  • 数量为 1

文档

快速参考 文档类别.

筛选

3 文件

设计资源

选择区域:

设计文件

筛选

2 设计文件

  • 印刷电路板与电路图

    MPC5675KEVB257SCH protel schematics

    PDF版本 B1Jun 29, 2010 00:00:00366.1 KBMPC5675KEVB257SCH
    请登录
    下载
  • 印刷电路板与电路图

    MPC5675KEVB473SCH protel schematics

    PDF版本 BJul 8, 2010 00:00:00498.2 KBMPC5675KEVB473SCH
    请登录
    下载
