Open RAN(O-RAN)发展势头强劲,在全球迅速普及,恩智浦通过打造增强型参考设计,助力5G O-RAN的快速部署。这包括采用恩智浦RapidRF Smart LDMOS前端解决方案(称为“SL系列”)将射频功能集成到客户的设计中。
恩智浦第2代RapidRF前端参考板可节省电路板空间,降低整体复杂性,并为TDD蜂窝应用提供完整的即用型电路。与前几代一样,第二代RapidRF参考板实现完全匹配的放大器50欧姆输入和50欧姆输出。这样可构成完整的产品系列,无需调整即可轻松使用。

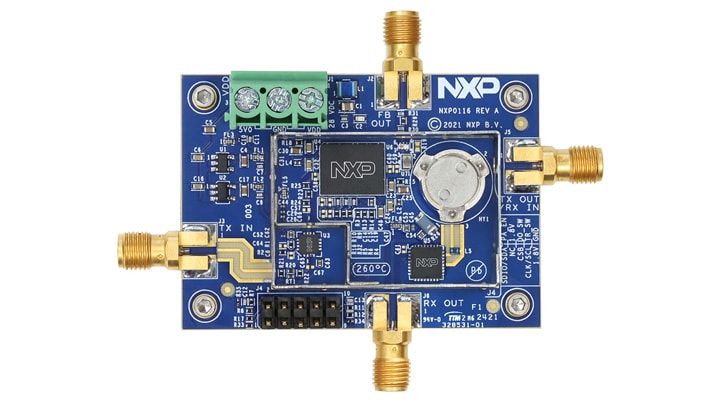

RapidRF参考电路展示了恩智浦的PA、预驱动器、带T/R开关的Rx低噪声放大器以及环形器的完整布板。
第2代RapidRF参考板还搭载了自偏置控件的PA模块,该模块出厂时预置了最佳偏置点,也可以针对不同应用通过可编程串行接口进行调整。该集成自偏置控件具有新颖的闭环反馈电路,它调节LDMOS栅极电压,保持约束静态偏置电流,用于连续温度跟踪。该集成式精密温度传感器可通过串行接口接入,能够精确监测PA的工作温度。板上已经安装了恩智浦完整的TX/RX系列,尺寸更小,重量更轻,可简化5G mMIMO射频设计。该系列适用于mMIMO射频单元(64T64R)、室外小蜂窝以及大功率宏基站的驱动器。

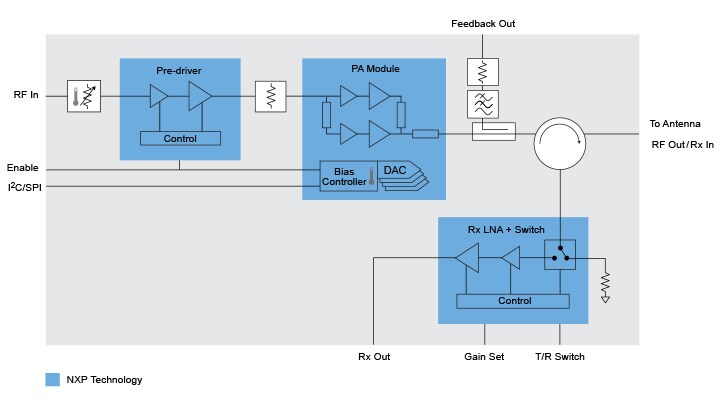

RapidRF Smart LDMOS前端设计框图
性能不打折
RapidRF整体设计紧凑,但仍提供卓越的性能。它集成的Doherty功率放大器采用10mm x 8mm封装,在额定功率下能效提高了40%。该设计还包含一个线性预驱动器、带T/R开关的Rx低噪声放大器和一个环行器。

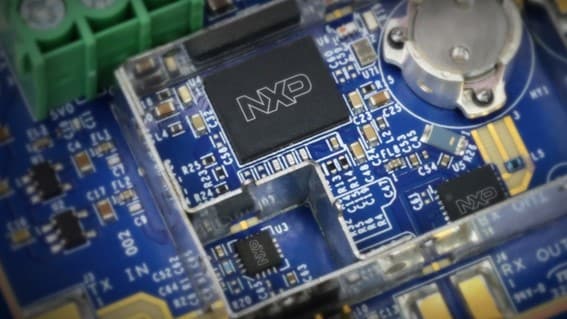

RapidRF系列的近距离视图,展示了模块和附加组件。
对于要求天线平均发射功率为2.5至8 W(34-39 dBm)的5G射频单元,RapidRF参考板是上佳选择。用于多个频段的多种型号采用通用的PCB布板,简化了设计和制造,加快了产品面市速度。
下载

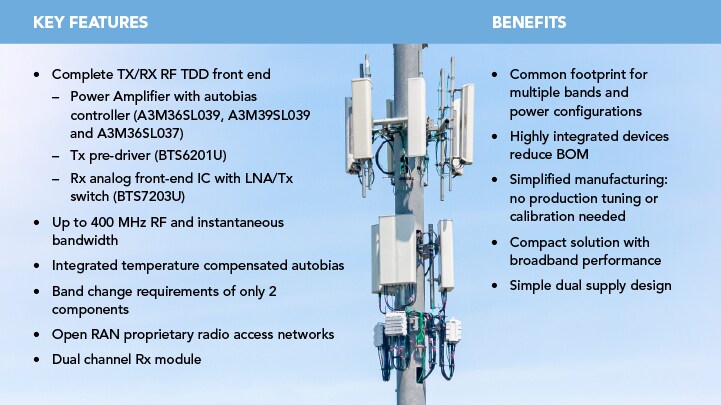

RapidRF 简介 ,了解有关恩智浦的主要特性、优势和目标应用的详细信息。
了解更多信息?请访问我们的网站。
全新RapidRF板可在恩智浦网站订购。网站上提供覆盖了3.4~4.0GHz的广泛的参考电路。
如需了解恩智浦RapidRF“SL”前端设计的更多信息,请访问:nxp.com/RapidRFSL。
